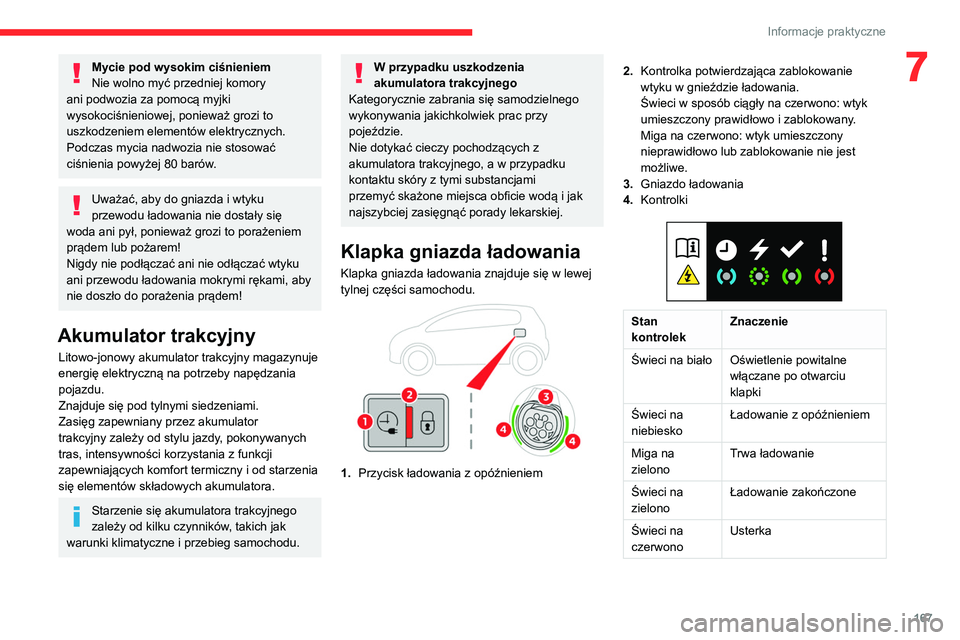

Informacje praktyczne
7Mycie pod wysokim ciśnieniem
Nie wolno myć przedniej komory
ani podwozia za pomocą myjki
wysokociśnieniowej, ponieważ grozi to
uszkodzeniem elementów elektrycznych.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80
barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!
Akumulator trakcyjny
Litowo-jonowy akumulator trakcyjny magazynuje
energię elektryczną na potrzeby napędzania
pojazdu.
Znajduje się pod tylnymi siedzeniami.
Zasięg zapewniany przez akumulator
trakcyjny zależy od stylu jazdy, pokonywanych
tras, intensywności korzystania z funkcji
zapewniających komfort termiczny i od starzenia
się elementów składowych akumulatora.
Starzenie się akumulatora trakcyjnego
zależy od kilku czynników, takich jak
warunki klimatyczne i przebieg samochodu.
W przypadku uszkodzenia
akumulatora trakcyjnego
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu skóry z tymi substancjami
przemyć skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Klapka gniazda ładowania
Klapka gniazda ładowania znajduje się w lewej
tylnej części samochodu.


1. Przycisk ładowania z opóźnieniem 2.
Kontrolka potwierdzająca zablokowanie
wtyku w gnieździe ładowania.
Świeci w sposób ciągły na czerwono: wtyk
umieszczony prawidłowo i zablokowany.
Miga na czerwono: wtyk umieszczony
nieprawidłowo lub zablokowanie nie jest
możliwe.
3. Gniazdo ładowania
4. Kontrolki


Stan
kontrolek Znaczenie
Świeci na biało Oświetlenie powitalne włączane po otwarciu
klapki
Świeci na
niebiesko Ładowanie z opóźnieniem
Miga na
zielono Trwa ładowanie
Świeci na
zielono Ładowanie zakończone
Świeci na
czerwono Usterka

168

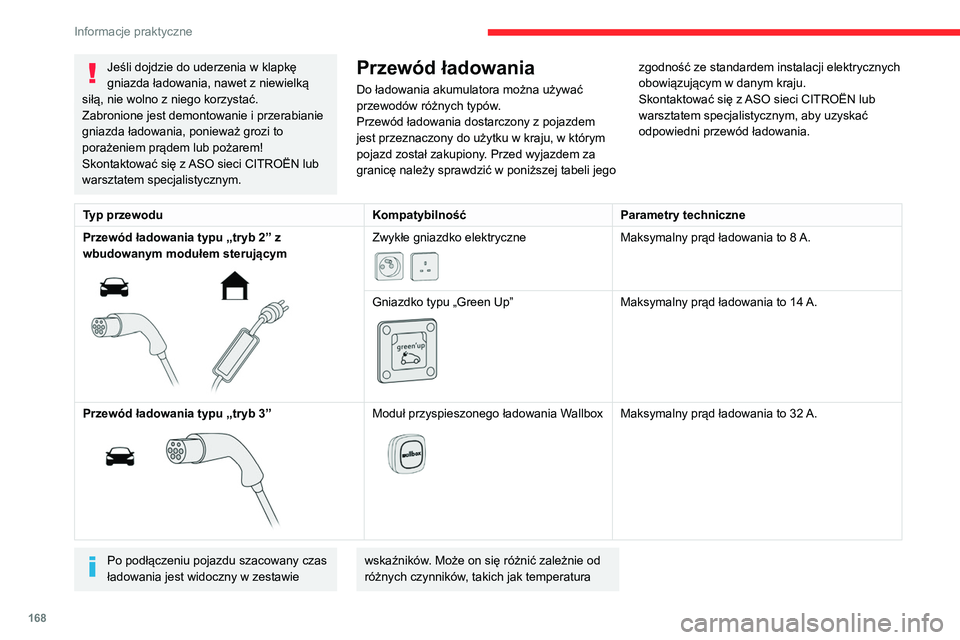

Informacje praktyczne
Jeśli dojdzie do uderzenia w klapkę
gniazda ładowania, nawet z niewielką
siłą, nie wolno z niego korzystać.
Zabronione jest demontowanie i przerabianie
gniazda ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.Przewód ładowania
Do ładowania akumulatora można używać
przewodów różnych typów.
Przewód ładowania dostarczony z pojazdem
jest przeznaczony do użytku w kraju, w którym
pojazd został zakupiony. Przed wyjazdem za
granicę należy sprawdzić w poniższej tabeli jego zgodność ze standardem instalacji elektrycznych
obowiązującym w danym kraju.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym, aby uzyskać
odpowiedni przewód ładowania.
Typ przewodu
KompatybilnośćParametry techniczne
Przewód ładowania typu „tryb 2” z
wbudowanym modułem sterującym


Zwykłe gniazdko elektryczne

Maksymalny prąd ładowania to 8 A.
Gniazdko typu „Green Up”


Maksymalny prąd ładowania to 14 A.
Przewód ładowania typu „tryb 3”


Moduł przyspieszonego ładowania Wallbox

Maksymalny prąd ładowania to 32 A.
Po podłączeniu pojazdu szacowany czas
ładowania jest widoczny w zestawie wskaźników. Może on się różnić zależnie od
różnych czynników, takich jak temperatura

169

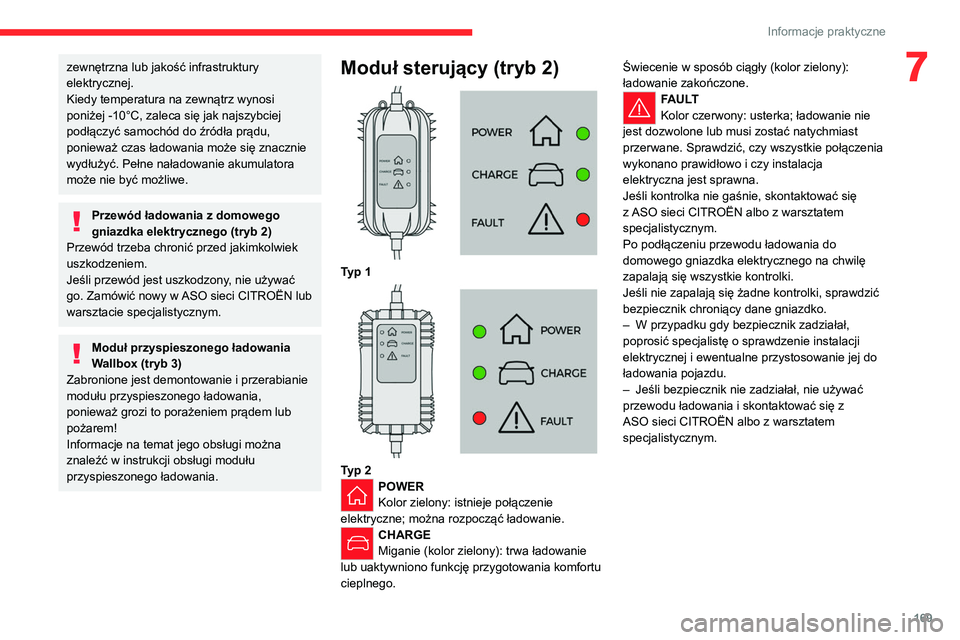

Informacje praktyczne
7zewnętrzna lub jakość infrastruktury
elektrycznej.
Kiedy temperatura na zewnątrz wynosi
poniżej -10°C, zaleca się jak najszybciej
podłączyć samochód do źródła prądu,
ponieważ czas ładowania może się znacznie
wydłużyć. Pełne naładowanie akumulatora
może nie być możliwe.
Przewód ładowania z domowego
gniazdka elektrycznego (tryb 2)
Przewód trzeba chronić przed jakimkolwiek
uszkodzeniem.
Jeśli przewód jest uszkodzony, nie używać
go. Zamówić nowy w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Moduł przyspieszonego ładowania
Wallbox (tryb 3)
Zabronione jest demontowanie i przerabianie
modułu przyspieszonego ładowania,
ponieważ grozi to porażeniem prądem lub
pożarem!
Informacje na temat jego obsługi można
znaleźć w instrukcji obsługi modułu
przyspieszonego ładowania.
Moduł sterujący (tryb 2)

Typ 1

Typ 2POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego. Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: usterka; ładowanie nie
jest dozwolone lub musi zostać natychmiast
przerwane. Sprawdzić, czy wszystkie połączenia
wykonano prawidłowo i czy instalacja
elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko.
–

W przypadku gdy bezpiecznik zadziałał,
poprosić specjalistę o sprawdzenie instalacji
elektrycznej i ewentualne przystosowanie jej do
ładowania pojazdu.
–


Jeśli bezpiecznik nie zadziałał, nie używać
przewodu ładowania i skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.

170

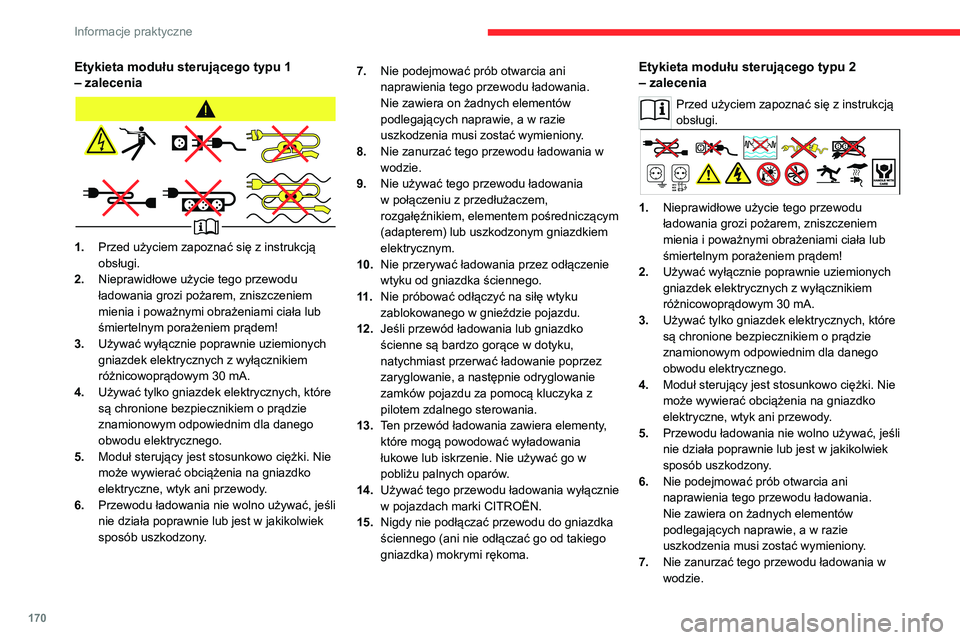

Informacje praktyczne
Etykieta modułu sterującego typu 1
– zalecenia
1.Przed użyciem zapoznać się z instrukcją
obsługi.
2. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem!
3. Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30
mA.
4. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
5. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
6. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony. 7.
Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
8. Nie zanurzać tego przewodu ładowania w
wodzie.
9. Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
10. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
11 . Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.
12. Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania.
13. Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
14. Używać tego przewodu ładowania wyłącznie
w pojazdach marki CITROËN.
15. Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
Etykieta modułu sterującego typu 2
– zalecenia
Przed użyciem zapoznać się z instrukcją
obsługi.
1.Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem!
2. Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30
mA.
3. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
4. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
5. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
6. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
7. Nie zanurzać tego przewodu ładowania w
wodzie.

171

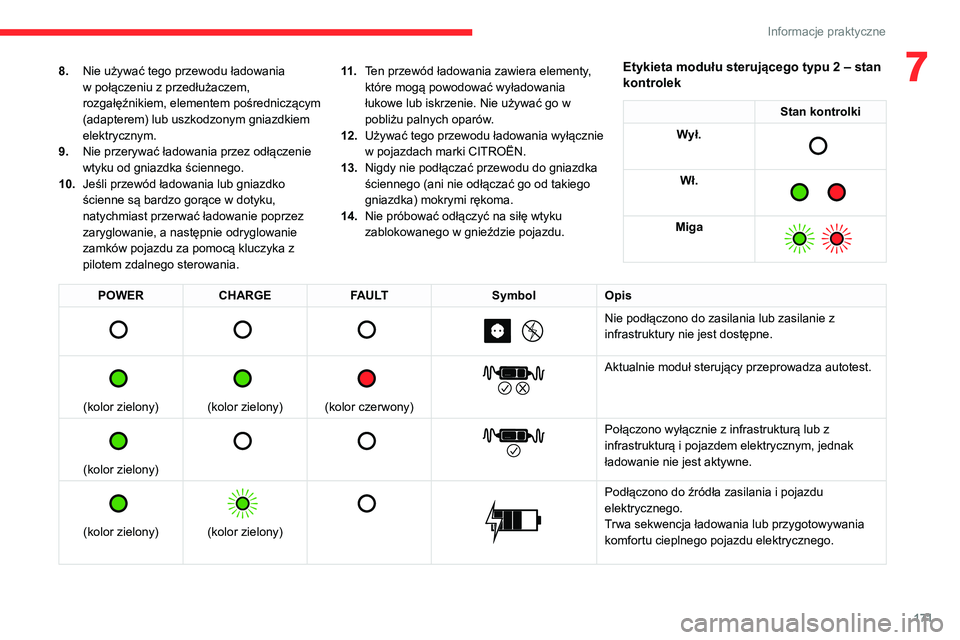

Informacje praktyczne
78.Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
9. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
10. Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania. 11 .
Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
12. Używać tego przewodu ładowania wyłącznie
w pojazdach marki CITROËN.
13. Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
14. Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.Etykieta modułu sterującego typu 2 – stan
kontrolek
Stan kontrolki
Wył.

Wł.

Miga

POWER CHARGE FAULT SymbolOpis

Nie podłączono do zasilania lub zasilanie z
infrastruktury nie jest dostępne.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Aktualnie moduł sterujący przeprowadza autotest.


(kolor zielony)


Połączono wyłącznie z infrastrukturą lub z
infrastrukturą i pojazdem elektrycznym, jednak
ładowanie nie jest aktywne.


(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Trwa sekwencja ładowania lub przygotowywania
komfortu cieplnego pojazdu elektrycznego.

172
Informacje praktyczne
Podłączyć przewód ładowania do źródła
zasilania i akumulatora trakcyjnego.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć czarny przewód od zacisku (-)
akumulatora zasilania akcesoriów.
Środki ostrożności
Pojazdy hybrydowe typu plug-in zostały
skonstruowane zgodnie z zaleceniami z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnym urządzeniem
powinny porozmawiać z lekarzem o zalecanych
środkach ostrożności albo zapytać producenta
danego elektronicznego urządzenia
medycznego, czy może ono być używane w
POWER CHARGE FAULT SymbolOpis

(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Pojazd elektryczny oczekuje na ładowanie lub
ładowanie pojazdu elektrycznego zakończyło się.


(kolor czerwony)


Usterka modułu sterującego. Ładowanie jest
zabronione.
Jeśli po ręcznym resecie pojawi się wskaźnik
błędu, przed kolejnym ładowaniem moduł sterujący
powinien zostać sprawdzony w ASO CITROËN.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Moduł sterujący znajduje się w trybie
diagnostycznym.

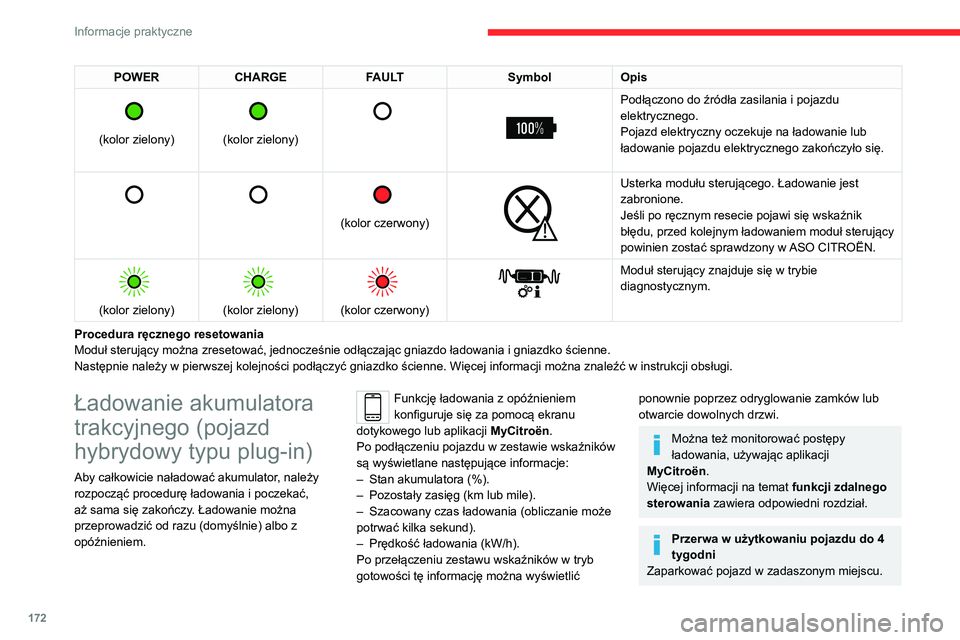

Procedura ręcznego resetowania
Moduł sterujący można zresetować, jednocześnie odłączając gniazdo ładowania i gniazdko ścienne.
Następnie należy w pierwszej kolejności podłączyć gniazdko ścienne. Więcej informacji można znaleźć w instrukcji obsługi.
Ładowanie akumulatora
trakcyjnego (pojazd
hybrydowy typu plug-in)
Aby całkowicie naładować akumulator, należy
rozpocząć procedurę ładowania i poczekać,
aż sama się zakończy. Ładowanie można
przeprowadzić od razu (domyślnie) albo z
opóźnieniem.
Funkcję ładowania z opóźnieniem
konfiguruje się za pomocą ekranu
dotykowego lub aplikacji MyCitroën.
Po podłączeniu pojazdu w zestawie wskaźników
są wyświetlane następujące informacje:
–

Stan akumulatora (%).
–


Pozostały zasięg (km lub mile).
–


Szacowany czas ładowania (obliczanie może
potrwać kilka sekund).
–


Prędkość ładowania (kW/h).
Po przełączeniu zestawu wskaźników w tryb
gotowości tę informację można wyświetlić
ponownie poprzez odryglowanie zamków lub
otwarcie dowolnych drzwi.
Można też monitorować postępy
ładowania, używając aplikacji
MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.
Przerwa w użytkowaniu pojazdu do 4
tygodni
Zaparkować pojazd w zadaszonym miejscu.

173
Informacje praktyczne
7Podłączyć przewód ładowania do źródła
zasilania i akumulatora trakcyjnego.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć czarny przewód od zacisku (-)
akumulatora zasilania akcesoriów.
Środki ostrożności
Pojazdy hybrydowe typu plug-in zostały
skonstruowane zgodnie z zaleceniami z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnym urządzeniem
powinny porozmawiać z lekarzem o zalecanych
środkach ostrożności albo zapytać producenta
danego elektronicznego urządzenia
medycznego, czy może ono być używane w
pobliżu pól elektromagnetycznych na poziomie
zgodnym z wytycznymi komisji ICNIRP.
W razie wątpliwości , podczas ładowania takie
osoby nie powinny przebywać w pojeździe ani
w jego pobliżu, jak również w pobliżu przewodu
ładowania lub modułu ładowania, nawet przez
krótki czas.
Przed ładowaniem
W zależności od sytuacji:
►

Zlecić specjaliście sprawdzenie, czy
instalacja elektryczna, która ma być używana
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►


Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Należy użyć przewodu ładowania
dostarczonego z samochodem.
(Podczas ładowania)
Ze względów bezpieczeństwa nie
można uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
Gdy pojazd zostanie odblokowany podczas
ładowania, zostanie ono przerwane.
Jeśli nie zostanie użyty żaden z elementów
otwieranych (drzwi lub klapa bagażnika)
lub wtyk przewodu ładowania, po upływie
30 sekund pojazd ponownie się zablokuje,
a ładowanie zostanie wznowione
automatycznie.
Zabronione jest wykonywanie jakichkolwiek
prac pod pokrywą komory silnika.
–

Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–


Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Procedura ładowania
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
jest ustawiony w położeniu P
, a zapłon jest
wyłączony. Jeśli te warunki nie będą spełnione,
ładowanie się nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając górny prawy przycisk, a następnie
sprawdzić, czy gniazdo ładowania jest wolne od
zanieczyszczeń.

174
Informacje praktyczne
odblokowywania na pilocie zdalnego
sterowania.
Czerwona kontrolka ładowania w klapce
zgaśnie, potwierdzając odblokowanie wtyku.
► Wyciągnąć wtyk przewodu ładowania w ciągu
30 sekund.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej
kontrolki CHARGE modułu sterującego i
zielonych kontrolek w klapce.
► Po odłączeniu założyć osłonę ochronną
wtyku i zamknąć klapkę gniazda ładowania.
► Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie (tryb 3)
Zakończenie ładowania jest sygnalizowane
przez moduł przyspieszonego ładowania
(Wallbox) i przez świecenie w sposób ciągły
zielonych kontrolek w klapce.
► Po odłączeniu odwiesić wtyk modułu
ładowania i zamknąć klapkę gniazda ładowania.
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
Kontrolki w klapce będą świecić na biało.

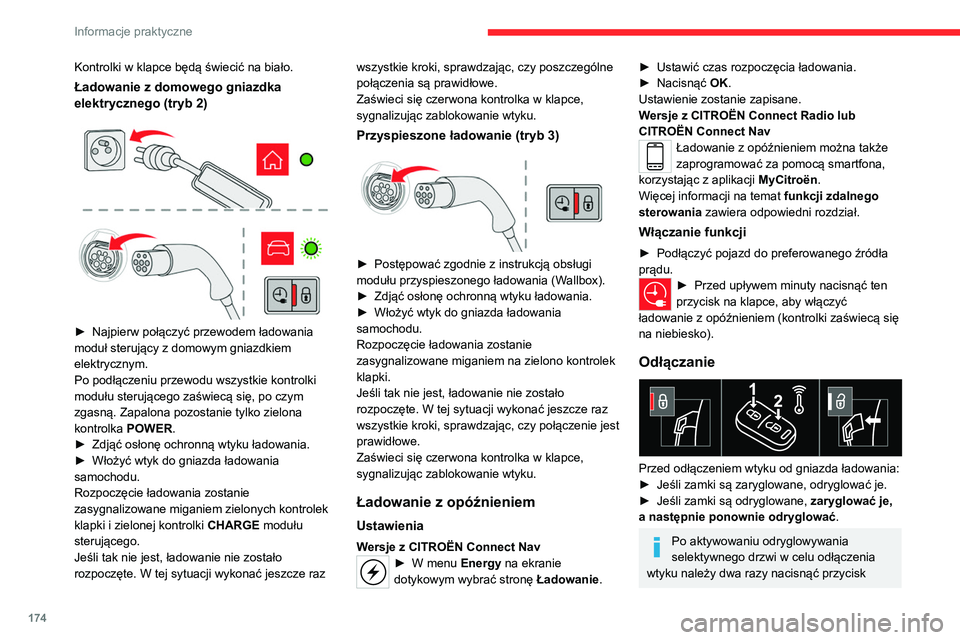

Ładowanie z domowego gniazdka
elektrycznego (tryb 2)




► Najpierw połączyć przewodem ładowania
moduł sterujący z domowym gniazdkiem
elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania
samochodu.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem zielonych kontrolek
klapki i zielonej kontrolki


CHARGE
modułu
sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz wszystkie kroki, sprawdzając, czy poszczególne
połączenia są prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Przyspieszone ładowanie (tryb 3)

► Postępować zgodnie z instrukcją obsługi
modułu przyspieszonego ładowania (W allbox).
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania
samochodu.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Ładowanie z opóźnieniem
Ustawienia
Wersje z CITROËN Connect Nav► W menu Energy na ekranie
dotykowym wybrać stronę Ładowanie.
► Ustawić czas rozpoczęcia ładowania.
► Nacisnąć OK
.
Ustawienie zostanie zapisane.
Wersje z CITROËN Connect Radio lub
CITROËN Connect Nav
Ładowanie z opóźnieniem można także
zaprogramować za pomocą smartfona,
korzystając z aplikacji MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.
Włączanie funkcji
► Podłączyć pojazd do preferowanego źródła
prądu.
► Przed upływem minuty nacisnąć ten
przycisk na klapce, aby włączyć
ładowanie z opóźnieniem (kontrolki zaświecą się
na niebiesko).
Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:
► Jeśli zamki są zaryglowane, odryglować je.
►

Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
Po aktywowaniu odryglowywania
selektywnego drzwi w celu odłączenia
wtyku należy dwa razy nacisnąć przycisk
