2022 CITROEN C5 AIRCROSS Instrukcja obsługi (in Polish)

15
Przyrządy pokładowe
1Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Usterka układu DSC/ASR.
Wykonać (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z
optymalną siłą.
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Niskie ciśnienie w oponachŚwieci w sposób ciągły z towarzyszącym
sygnałem dźwiękowym i komunikatem.
Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w oponach.
Po skorygowaniu ciśnienia wykonać inicjalizację
układu.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu
i wykonać czynność (3).
Świece żarowe w silniku DieslaŚwieci w sposób ciągły.
Czas świecenia zależy od warunków
klimatycznych.
Zapłon jest włączony.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
Jeżeli silnik się nie uruchamia, włączyć
ponownie zapłon i zaczekać na zgaśnięcie
kontrolki, a potem uruchomić silnik.
Czołowa poduszka powietrzna pasażera
(ON)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna pasażera
(OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik znajduje się w pozycji „ OFF”.
Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka
poduszek powietrznych (zapalona lampka
ostrzegawcza poduszek powietrznych).
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub pasa z napinaczem.
Wykonać (3).
Sygnał dźwiękowy dla pieszych (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły.
Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Niski poziom paliwaLub Świeci w sposób ciągły
(kontrolka alarmowa lub LED)
i wskazówka w strefie czerwonej (w zależności
od wersji), czemu towarzyszy sygnał dźwiękowy
i komunikat.
Sygnał dźwiękowy oraz komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do zera.
Gdy kontrolka zapali się po raz pierwszy, w
zbiorniku znajduje się około 5 litrów paliwa
(poziom rezerwy).

16
Przyrządy pokładowe
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Świeci w sposób ciągły.
W filtrze oleju napędowego znajduje się
woda.
Ryzyko uszkodzenia układu wtrysku:
bezzwłocznie wykonać (2).
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie komunikatu ostrzegającego o
ryzyku zapchania filtra cząstek stałych.
To oznacza, że filtr cząstek stałych zaczyna się
zapychać.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację filtra podczas
jazdy z prędkością co najmniej 60 km/h. Koniec
regeneracji sygnalizowany jest zgaśnięciem
kontrolki.
Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie komunikatu ostrzegającego o zbyt
niskim poziomie dodatku do filtra cząstek
stałych.
To oznacza niski poziom dodatku w zbiorniku.
Wykonać (3).
Wyłączenie funkcji obsługiwanych
automatycznie (w wersjach z elektrycznym
hamulcem postojowym)
Świeci w sposób ciągły.
Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i
„automatycznego wyłączania” hamulca (przy
przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie
hamulca nie działa:
►

Uruchomić silnik.
►


Użyć dźwigni w celu włączenia hamulca
postojowego.
►


Zwolnić całkowicie pedał hamulca.
►


Przytrzymać dźwignię ustawioną w kierunku
zwalniania przez 10–15

sekund.
►

Zwolnić dźwignię.
►


Wcisnąć i przytrzymać pedał hamulca.
►


Przytrzymać dźwignię ustawioną w kierunku
włączania hamulca przez 2

sekundy.
►

Zwolnić dźwignię i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, dźwignia elektrycznego hamulca
postojowego jest niesprawna. Należy zawsze korzystać z funkcji
automatycznych (włączają się one
automatycznie w przypadku usterki dźwigni).
Wykonać czynność (2).
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego.
Funkcje obsługiwane ręcznie i automatycznie
mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć dźwignię i przytrzymać ją w
tym położeniu przez około 7–15

sekund, do
czasu zaświecenia się kontrolki w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włączyć tryb

P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać czynność (2).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Światła są włączone.
Wspomaganie parkowaniaŚwieci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
Układ jest uszkodzony.

17
Przyrządy pokładowe
1Wykonać (3).
Stopa na pedale sprzęgłaŚwieci w sposób ciągły.
Stop i Start: żądanie włączenia trybu
START zostało odrzucone, ponieważ pedał
sprzęgła nie został wciśnięty do końca.
Wcisnąć pedał sprzęgła do oporu.
Układ kierowniczy ze wspomaganiemŚwieci w sposób ciągły.
Usterka układu kierowniczego ze
wspomaganiem.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Stop i StartŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ Stop i Start zostaje wyłączony.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Aby ponownie włączyć układ Stop i Start,
nacisnąć przycisk.
Kontrolki w kolorze zielonym
Stop i Start
Świeci w sposób ciągły.
Układ Stop i Start przełącza silnik w tryb
STOP po zatrzymaniu samochodu.
Miga przez pewien czas.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włączył się tryb START.
Samochód gotowy do jazdy (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Gdy się zapala,
słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Park AssistŚwieci w sposób ciągły.
Funkcja jest włączona.
Wspomaganie zachowania pasa ruchuŚwieci w sposób ciągły.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ
działa.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy.
Kierunkowskazy są włączone.
Światła pozycyjne
Świeci w sposób ciągły.
Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona na
ekranie dotykowym (menu Driving/Samochód).
Przełącznik świateł jest ustawiony w pozycji
„AUTO”.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Przednie światła przeciwmgłowe są
włączone.
Automatyczna praca wycieraczekŚwieci w sposób ciągły.
Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła drogowe są włączone.
eSaveFunkcja (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Widać też
informację o rezerwie energii dla trybu
napędu elektrycznego w celu zapewnienia
odpowiedniego zasięgu.
Funkcja eSave jest włączona.

18
Przyrządy pokładowe
Kontrolki w kolorze czarnym/białym
Hill Assist Descent Control
Świeci w sposób ciągły.
(kolor szary)
Układ został włączony, ale jego działanie jest
obecnie wstrzymane, ponieważ prędkość jest
za duża.
Zmniejszyć prędkość pojazdu poniżej 30
km/h.
Wskaźniki
Wskaźnik serwisowy
Wskaźnik serwisowy jest wyświetlany w
zestawie wskaźników. W zależności od wersji:
–
w linii wyświetlania całkowitego przebiegu
wyświetla

się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”,
–

komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.
Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W pojeździe z silnikiem Diesel BlueHDi świeci
również kontrolka serwisowa).
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać ten przycisk.
► Włączyć zapłon. Na wyświetlaczu rozpocznie
się odliczanie.
►

Zwolnić przycisk, gdy zostanie wyświetlona
wartość

=0. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przypomnienie informacji o
przeglądzie
W każdej chwili można sprawdzić informacje o
przeglądzie w zestawie wskaźników.


► Naciśnięcie tego przycisku umożliwia
chwilowe wyświetlenie informacji o przeglądzie.
Wyświetlana odległość (w kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji).
W przypadku wersji wyposażonych w
elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego jest wyświetlany
w postaci komunikatu przez kilka sekund w
zestawie wskaźników po włączeniu zapłonu i po
wyświetleniu informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik wyłączony jest od ponad 30 minut.

19
Przyrządy pokładowe
1Brak oleju
Wskazywany przez wyświetlenie komunikatu
informującego o konieczności uzupełnienia
poziomu, zapalenie kontrolki serwisowej i
włączenie sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.
Uszkodzenie wskaźnika poziomu
oleju
Jest sygnalizowane przez wyświetlenie
komunikatu „ Pomiar poziomu oleju
nieprawidłowy ” w zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku uszkodzenia
elektronicznego wskaźnika poziom oleju
w silniku nie jest monitorowany.
Póki układ jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się w
komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Wskaźnik temperatury płynu
chłodzącego


Podczas pracy silnika:
–
Strefa A: temperatura jest odpowiednia.
–

Strefa
B: temperatura jest zbyt wysoka. Na
zestawie wskaźników zaświecą się odpowiednia
kontrolka i kontrolka STOP oraz pojawi się
komunikat i sygnał dźwiękowy.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa.
Przed wyłączeniem silnika odczekać kilka minut.
Po wyłączeniu zapłonu ostrożnie
otworzyć pokrywę komory silnika i
sprawdzić poziom płynu chłodzącego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
Wskaźniki zasięgu AdBlue®
(BlueHDi)
Silniki Diesla BlueHDi mają układ, który łączy
w sobie układ oczyszczania spalin SCR
(selektywnej redukcji katalitycznej) z filtrem
cząstek stałych (DPF) w celu oczyszczania
spalin. Nie można uruchomić tych silników bez
płynu AdBlue
®.
Przepisowe urządzenie blokujące
rozruch silnika włącza się automatycznie,
gdy tylko zbiornik AdBlue
® jest pusty. Dopóki
poziom AdBlue® w zbiorniku nie zostanie
uzupełniony, nie można uruchomić silnika.
Ręczne wyświetlanie zasięgu
Gdy zasięg jest większy niż 2400 km, nie jest
wyświetlany automatycznie.




► Naciśnięcie tego przycisku umożliwia
chwilowe wyświetlenie wartości zasięgu.

20
Przyrządy pokładowe
Czynności do wykonania w razie
braku płynu AdBlue®
Gdy ilość płynu AdBlue ®jest poniżej poziomu
rezerwy, co odpowiada zasięgowi wynoszącemu
2400 km, włącza się następująca kontrolka.
Regularnie wyświetlany jest również komunikat
przypominający kierowcy o konieczności dolania
płynu, aby uniknąć zablokowania rozruchu
silnika. Szczegółowe informacje na temat
wyświetlanych komunikatów zawiera rozdział
Kontrolki.
Więcej informacji na temat AdBlue®
(silniki BlueHDi) , a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Włączone kontrolki Działanie Pozostały
zasięg


Uzupełnić
płyn.Od 2400 km
do 800 km


Jak
najszybciej
uzupełnić
płyn.Od 800 km
do 100 km
Włączone
kontrolki Działanie Pozostały
zasięg


Koniecznie
uzupełnić
płyn, aby
uniknąć
zablokowania
rozruchu
silnika.Od 100 km
do 0 km


Aby móc
ponownie
uruchomić
silnik, należy
wlać do
zbiornika co
najmniej 5 l
AdBlue
®.0 km
Usterka układu oczyszczania spalin
SCR
Wykrywanie usterki


W razie wykrycia usterki
zapalają się te kontrolki
oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie
komunikatu
usterki układu
oczyszczania spalin.
Gdy usterka zostaje wykryta po raz pierwszy,
alarm włącza się podczas jazdy, a potem po
każdym włączeniu zapłonu do czasu usunięcia
usterki.
Jeżeli usterka jest chwilowa, alarm znika
w trakcie następnej jazdy, po wykonaniu
autodiagnostyki układu oczyszczania spalin
SCR.
Potwierdzona usterka w trakcie fazy
dozwolonej jazdy (między 1100 km a 0 km)
Jeśli problem jest sygnalizowany po
przejechaniu 50 km, usterka układu SCR zostaje
potwierdzona.
Miga kontrolka AdBlue oraz jest wyświetlany
komunikat („Usterka układu oczyszcz. spalin:
Rozruch zabroniony za X km ”) informujący o
zasięgu.
Podczas jazdy komunikat wyświetla się co 30
sekund. Alarm jest ponawiany po włączeniu
zapłonu.
Można przejechać maksymalnie 1100
km przed
włączeniem się blokady rozruchu .
Należy jak najszybciej zlecić
sprawdzenie układu ASO sieci CITROËN
lub warsztatowi specjalistycznemu.
Blokada rozruchu
Po każdym włączeniu zapłonu wyświetlany jest
komunikat „Usterka układu oczyszcz. spalin:
Rozruch zabroniony ”.

21
Przyrządy pokładowe
1W celu ponownego uruchomienia
silnika
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Wskaźnik mocy (pojazd
hybrydowy typu plug-in)
Wskaźnik mocy na bieżąco pokazuje
zapotrzebowanie samochodu na moc.
Dzieli się na 3 strefy:


POWER Duże zapotrzebowanie na moc.
Używany jest zarówno silnik
benzynowy, jak i elektryczny.
Suwak znajduje się w tej strefie w
fazach bardziej dynamicznej jazdy,
gdy są potrzebne wyższe osiągi.
ECOOptymalne zużycie energii (pracuje
silnik spalinowy lub elektryczny).
Suwak znajduje się w tej strefie
podczas jazdy z użyciem silnika
elektrycznego oraz gdy silnik
benzynowy jest wykorzystywany
w optymalny sposób, co można
uzyskać, stosując odpowiedni styl
jazdy.
Symbol wskazuje wartość progową,
po przekroczeniu której silnik
benzynowy zostanie ponownie
uruchomiony. Dzięki temu kierowca
wie, jak korzystać z pedału
przyspieszenia, żeby nadal jechać w
trybie elektrycznym.
CHARGE Odzyskiwanie energii na potrzeby częściowego ładowania
akumulatora trakcyjnego.
Suwak znajduje się w tej strefie
podczas wytracania prędkości – po
zdjęciu stopy z pedału przyspieszenia
lub podczas hamowania.
Częściowe ładowanie akumulatora
poprzez odzyskiwanie energii nie ma
wpływu na wskaźnik poziomu naładowania.
Wskaźnik poziomu
naładowania (pojazd
hybrydowy typu plug-in)


Po uruchomieniu samochodu są w sposób ciągły
wyświetlane informacje o poziomie naładowania
akumulatora trakcyjnego i pozostałym zasięgu w
trybie elektrycznym.
Wyświetlany zakres zależy od
wykorzystania pojazdu (sposobu
prowadzenia i prędkości), temperatury
zewnętrznej oraz włączonych funkcji
zapewniających komfort termiczny.
Liczniki przebiegu

22
Przyrządy pokładowe

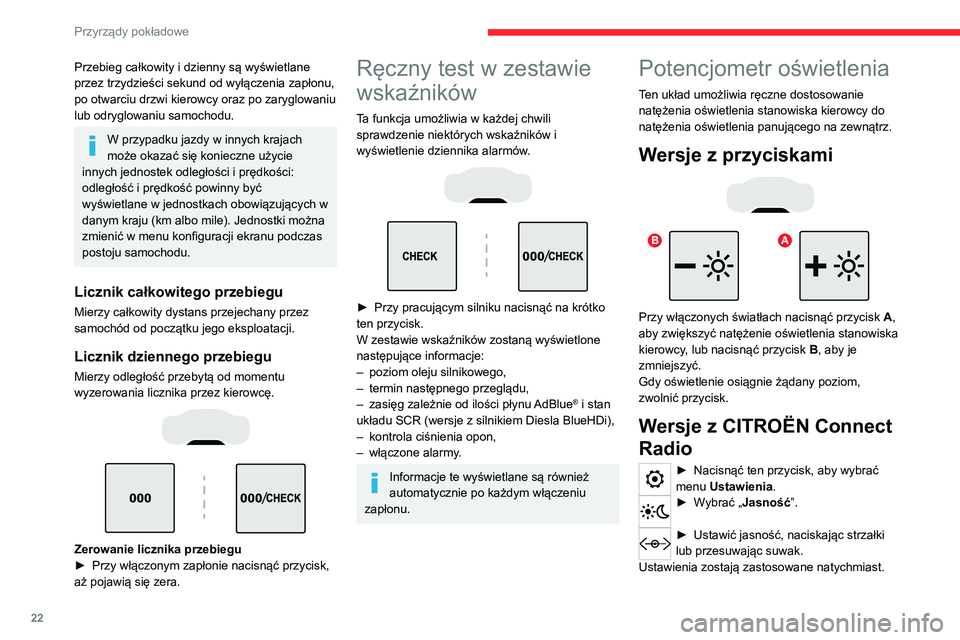

Przebieg całkowity i dzienny są wyświetlane
przez trzydzieści sekund od wyłączenia zapłonu,
po otwarciu drzwi kierowcy oraz po zaryglowaniu
lub odryglowaniu samochodu.
W przypadku jazdy w innych krajach
może okazać się konieczne użycie
innych jednostek odległości i prędkości:
odległość i prędkość powinny być
wyświetlane w jednostkach obowiązujących w
danym kraju (km albo mile). Jednostki można
zmienić w menu konfiguracji ekranu podczas
postoju samochodu.
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.




Zerowanie licznika przebiegu
► Przy włączonym zapłonie nacisnąć przycisk,
aż pojawią się zera.
Ręczny test w zestawie
wskaźników
Ta funkcja umożliwia w każdej chwili
sprawdzenie niektórych wskaźników i
wyświetlenie dziennika alarmów.




► Przy pracującym silniku nacisnąć na krótko
ten przycisk.
W zestawie wskaźników zostaną wyświetlone
następujące informacje:
–

poziom oleju silnikowego,
–


termin następnego przeglądu,
–


zasięg zależnie od ilości płynu
AdBlue
® i stan
układu SCR (wersje z silnikiem Diesla BlueHDi),
–

kontrola ciśnienia opon,
–


włączone alarmy

.
Informacje te wyświetlane są również
automatycznie po każdym włączeniu
zapłonu.
Potencjometr oświetlenia
Ten układ umożliwia ręczne dostosowanie
natężenia oświetlenia stanowiska kierowcy do
natężenia oświetlenia panującego na zewnątrz.
Wersje z przyciskami



Przy włączonych światłach nacisnąć przycisk A,
aby zwiększyć natężenie oświetlenia stanowiska
kierowcy, lub nacisnąć przycisk B, aby je
zmniejszyć.
Gdy oświetlenie osiągnie żądany poziom,
zwolnić przycisk.
Wersje z CITROËN Connect
Radio
► Nacisnąć ten przycisk, aby wybrać
menu Ustawienia.
► Wybrać „Jasność”.
► Ustawić jasność, naciskając strzałki
lub przesuwając suwak.
Ustawienia zostają zastosowane natychmiast.
