2021 TOYOTA YARIS CROSS Návod na použití (in Czech)

239
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Když jedete po silnici s jasnými bílý-
mi (žlutými) čáram i jízdního pruhu,
systém LTA varuje řidiče, pokud vo-
zidlo může vybočit ze svého jízdní-
ho pruhu nebo dráhy* a může také
lehce ovládat volant, aby pomohlo
zabránit vybočení z jízdního pruhu
nebo dráhy*. Také když je adaptivní
tempomat s plným r ychlostním roz-
sahem v činnosti, tento systém
bude ovládat volant, aby udržel po-
lohu vozidla v jízdním pruhu.
Systém LTA rozpoznává bílé (žluté)
čáry jízdních pruhů nebo dráhu* po-
užitím přední kame ry. Kromě toho
detekuje vozidla před vámi použi-
tím přední kam ery a radaru.
*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, z emina nebo obrubník
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Přehled funkcí
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí automa- ticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním podmínkám a ovládá
volant, aby uprav il směr jízdy vozi- dla. Řidič musí ta ké dělat adekvátní
přestávky, když je u naven, např. při
jízdách trvajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných nebo vážných zranění.
■Situace nevhodné pro systém LTA
V následujících situac ích použijte spí- nač LTA, abyste syst ém vypnuli. Jinak
to může vést k nehodě s následkem
smrtelného nebo vá žného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry js ou obtížně viditel-
né z důvodu deště, sněžení, mlhy, prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezené m jízdním pru- hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervn í kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště- ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs nebo
při nouzovém tažení.

240
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světl omety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opravy,
kontaktujte kteréh okoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích systém ne- musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní-
ho pruhu. Jezděte bezpečně, přičemž vždy věnujte pozornost vašemu okolí
a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhání se na tyto funkce.
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.244) a vozidlo před vámi změní jízdní pruhy. (Vaše vozi-
dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.244) a vozidlo před
vámi kličkuje. (Vaše vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.244) a vozidlo před
vámi vybočí ze svého jízdního pruhu.
(Vaše vozidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.244) a vozidlo před vámi jede extrémně blízko k levé/
pravé čáře jízdníh o pruhu. (Vaše vo-
zidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.

241
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Během opravy silnice jsou na vozov-
ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží rovnoběžně nebo př ekrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu- tých) čar, například před mýtnou brá-
nou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních
pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z důvodu deště, louží
atd.
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněji rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu, na- příklad po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblast i, kde se rychle
mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo-
zovky během jízdy (špatné silnice nebo spáry na vozovce).
●Když jedete v tunelu nebo v noci
s vypnutými světl omety nebo světlo- met ztlumený z důvodu znečištění
jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí nára z bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním
jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš- né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými
rychlostmi.

242
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformač-
ním displeji se zobrazí výstraha
a buď zazní výstražný bzučák, nebo
zavibruje volant, aby řidiče varoval.
Když zazní výstraž ný bzučák nebo vib- ruje volant, zkontrolu jte oblast v okolí
vašeho vozidla a opatrně ovládejte vo-
lant, abyste vozidlo bezpečně umístili do středu jízdního pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním jízdním pruhu je vysoká, varování před
opuštěním jízdního pruhu bude v činnos-
ti, i když jsou zapnut a směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Funkce asistence řízení
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po malých dávkách
a po krátkou dobu , aby udržel vozi-
dlo v jeho jízdním pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním jízdním pruhu je vyso ká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Funkce obsažené v systému
LTA

243
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce varování před kličková-
ním vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným rychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat s plným rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.

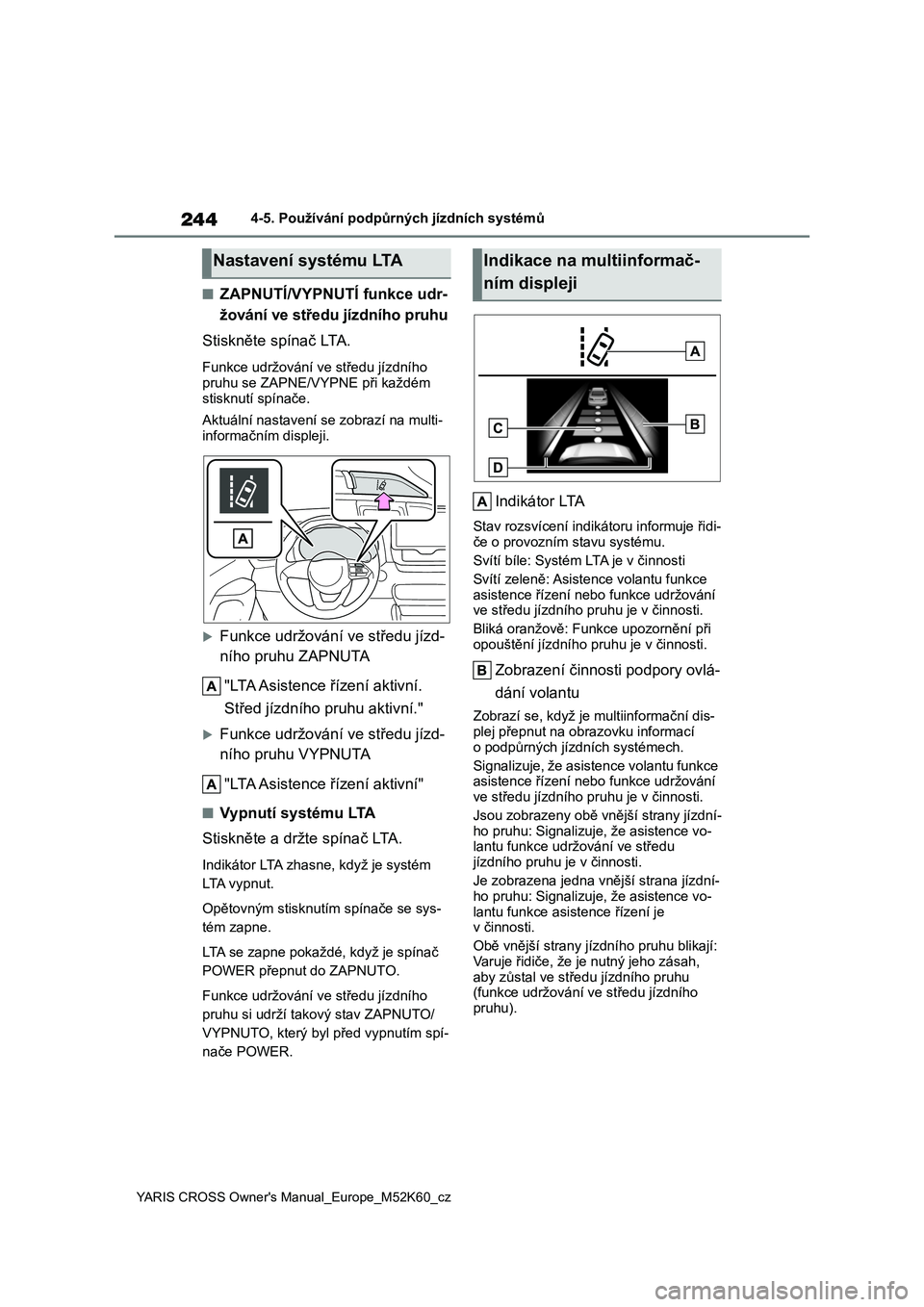

244
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■ZAPNUTÍ/VYPNUTÍ funkce udr-
žování ve středu jízdního pruhu
Stiskněte spínač LTA.
Funkce udržování ve středu jízdního
pruhu se ZAPNE/VYPNE při každém stisknutí spínače.
Aktuální nastavení s e zobrazí na multi- informačním displeji.
Funkce udržování ve středu jízd-
ního pruhu ZAPNUTA
"LTA Asistence řízení aktivní.
Střed jízdního p ruhu aktivní."
Funkce udržování ve středu jízd-
ního pruhu VYPNUTA
"LTA Asistence řízení aktivní"
■Vypnutí systému LTA
Stiskněte a držt e spínač LTA.
Indikátor LTA zhasne, když je systém
LTA vypnut.
Opětovným stisknutím spínače se sys-
tém zapne.
LTA se zapne pokaždé, když je spínač
POWER přepnut do ZAPNUTO.
Funkce udržování ve středu jízdního
pruhu si udrží takový stav ZAPNUTO/
VYPNUTO, který byl před vypnutím spí-
nače POWER.
Indikátor LTA
Stav rozsvícení indikátoru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování ve středu jízdního pr uhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Signalizuje, že asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízdní-
ho pruhu: Signalizuje, že asistence vo- lantu funkce udržování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna v nější strana jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce asist ence řízení je v činnosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu (funkce udržování v e středu jízdního
pruhu).
Nastavení systému LTAIndikace na multiinformač-
ním displeji

245
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Signalizuje, že asist ence řízení funkce udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací jízdy, pokud se vozidlo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směrem. Vždy věnujte pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu
vozidla a zajist ili bezpečnost.
Zobrazení funkce varování před
opuštěním jízdního pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací o podpůrných jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává
bílé (žluté) čáry nebo dráhu*. Když
vozidlo vybočuje ze svého jízdního
pruhu, bílá čára zobrazená na stra-
ně, kde vozidlo vybočuje, bude bli-
kat oranžově.
Vnitřek zobrazen ých čar je černý
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry nebo
dráhu*, nebo je dočasně zrušen.
*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, zemina nebo obrubník

246
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z nás ledujících podmí- nek.
• LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když jsou bílé [žluté] čáry nebo dráha*2 roz-
poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro rozpoznanou stranu.)
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Není ovládána páčka směrových světel.
(Vozidla s BSM: Kromě situace, kdy je
jiné vozidlo v jízdním pruhu na straně, na kterou byla páč ka směrových světel
ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.248)*1: Tato funkce funguje, i když je rychlost vozidla nižší než přibližně 50 km/h,
když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek, kromě provozních podmínek funkce
upozornění při opouštění jízdního pruhu.
• Vozidlo nezrychluje nebo nezpomalu- je o stálou hodnotu nebo více.
• Volant není ovládá n takovou úrovní
síly, která odpovíd á změně jízdních pruhů.
• ABS, VSC, TRC a PCS nejsou v čin-
nosti. • TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení
volantu. ( S.247)
●Funkce varování před kličkováním vo-
zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek.
• Nastavení pro "Varov. před kličkov."
v na multiinformačním displeji je
nastaveno na "Zapnuto". ( S.490) • Rychlost vozidla je přibližně 50 km/h
nebo vyšší. • Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Nejsou detekovány žádné poruchy systému. ( S.248)
●Funkce udržování ve středu jízdního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek. • LTA je zapnuto.
• Nastavení pro "Střed jízd. pruhu"
v na multiinformačním displeji je
nastaveno na "Zapnuto" ( S.490). • Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi-
dla před vámi (kromě situace, kdy je vozidlo před vámi malé, např. moto-
cykl).
• Adaptivní tempoma t s plným rychlost- ním rozsahem je v činnosti v režimu
vzdálenosti mezi vozidly.
• Šířka jízdního pruhu je přibližně 3 až 4 m.
• Není ovládána páčka směrových svě-
tel. • Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy
systému. ( S.248) • Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PC S nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení volantu. ( S.247)
• Vozidlo jede ve st ředu jízdního pruhu.
• Funkce asistence ří zení není v čin- nosti.
