2021 TOYOTA YARIS CROSS Návod na použití (in Czech)

375
6
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
Údržba a péče
6-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V
akumulátoru
(S.386)•Teplá voda
•Jedlá soda
• Mazací tuk
• Běžný klíč (na šrouby
pólových svorek)
Hladina chla-
dicí kapaliny
motoru/řídicí
jednotky
pohonu
(S.383)
• "Toyota Super Long
Life Coolant" nebo po-
dobná vysoce kvalitní
bezsilikátová, bezami-
nová, bezdusitanová
a bezboritanová chla-
dicí kapalina na bázi
etylénglykolu s techno-
logií trvanlivých hybrid-
ních organických
kyselin
"Toyota Super Long
Life Coolant" je směsí
50 % chladicí kapaliny
a 50 % deionizované
vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina
motorového
oleje
(S.381)
• "Toyota Genuine Mo-
tor Oil" nebo ekviva-
lentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňování
motorového oleje)
Pojistky
(S.410)• Pojistka stejné proudo-
vé hodnoty jako je ori-
ginální
Větrací ot-
vor přívodu
vzduchu
hybridního
(trakčního)
akumulátoru
(S.403)
• Vysavač atd.
• Plochý šroubovák
Žárovky
(S.414)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je origi-
nální
• Plochý šroubovák
•Klíč
Chladič
a kondenzá-
tor (S.385)

Tlak huštění
pneumatik
(S.398)• Tlakoměr
• Zdroj stlačeného vzdu-
chu
Kapalina
ostřikovačů
(S.385)
• Voda nebo nemrznou-
cí kapalina do ostřiko-
vačů (pro použití
v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí

376
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
VÝSTRAHA
Motorový prostor obsahuje mnoho me-
chanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste
zabránili smrtelném u nebo vážnému
zranění, dodržujte následující pokyny.
■Když pracujete v motorovém pro-
storu
●Ujistěte se, že jak "PŘÍSLUŠEN- STVÍ" nebo "ZAPALOVÁNÍ ZAP." na
multiinformačním displeji, tak indiká-
tor "READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do
blízkosti pohybujíc ího se ventilátoru.
●Dejte pozor, abyste se ihned po jízdě
nedotkli motoru, ř ídicí jednotky po- honu, chladiče, výfukového potrubí
atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávej-te žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a ne-
přibližujte se s otevřeným ohněm
k palivu nebo k 12V akumulátoru. Výpary paliva a 12V akumulátoru
jsou hořlavé.
●Při práci s 12V akumulátorem buďte
obzvlášť opatrní. Obsahuje jedova-
tou a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám nebo očím a poškodit lakované povr-
chy. Dostane-li se kapalina na ruce
nebo do očí, ihned opláchněte zasa- žené místo čistou vodou.
Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elektric- kého ventilátoru chlazení nebo
mřížky chladiče
Ujistěte se, že je spínač POWER vy- pnutý.
Pokud je spínač POWER v ZAPNUTO,
elektrický ventilátor chlazení se může automaticky rozběhnout, když je za-
pnutá klimatizace a/nebo je vysoká
teplota chladicí kapaliny. ( S.385)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za- bránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, v ystříknutí kapaliny
atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu- chu
Jízda s vyjmutým filtrem čističe vzdu-
chu může způsobit nadměrné opotře- bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové kapa- liny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina
kapaliny v nádržce je vysoká. Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

377
6
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
Údržba a péče

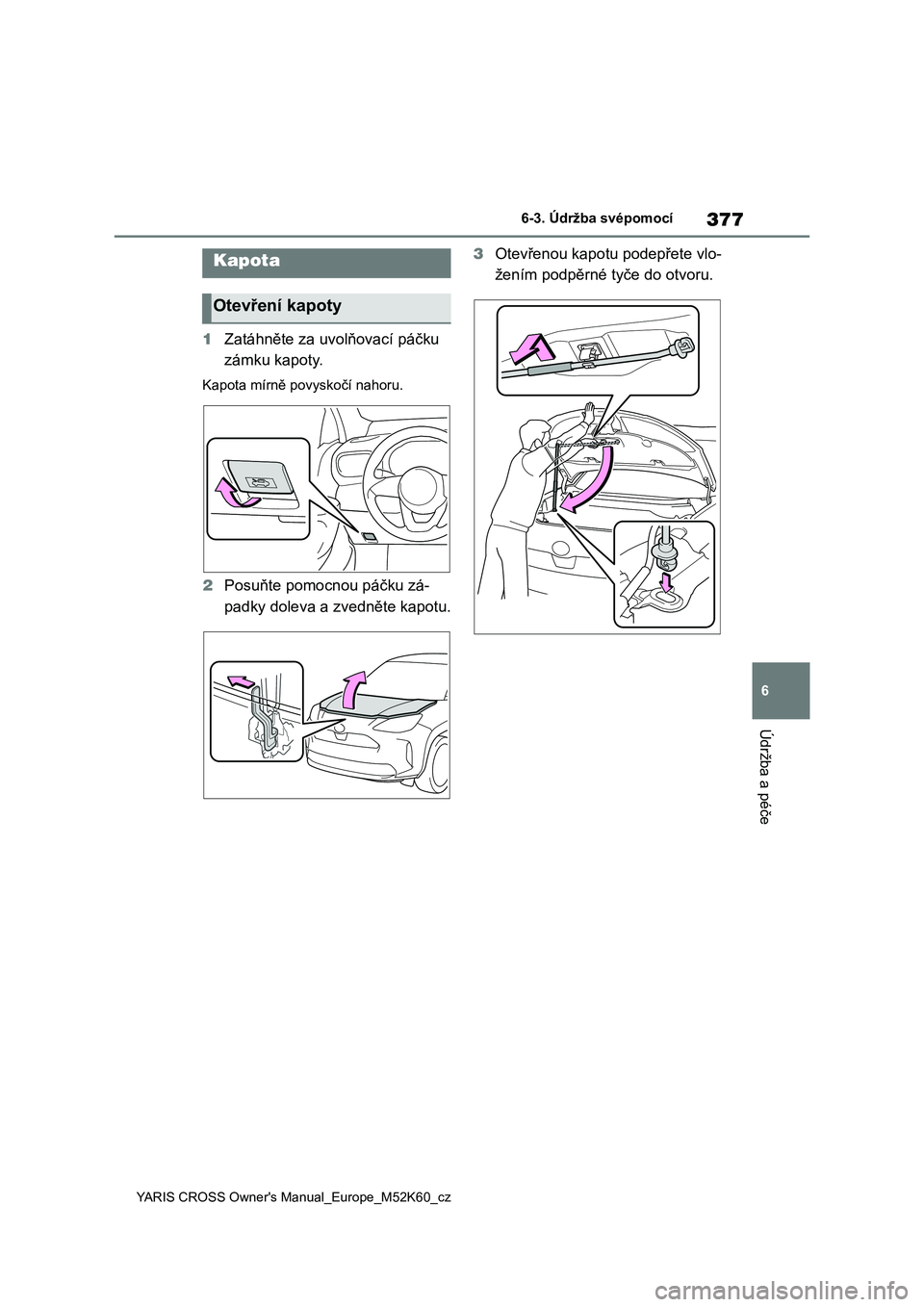

1Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Otevření kapoty

378
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
■Vpředu
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně za-
vřena a zamknuta. Jestliže není kapo ta řádně zamknuta,
může se během jízdy otevřít a způsobit
nehodu s následkem smrti nebo váž- ných zranění.
■Abyste předešli zraněním
Podpěrná tyč může být po jízdě s vozi- dlem horká. Když se dotknete horké
podpěrné tyče, může to vést k popále-
ní nebo jiným vážným zraněním.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez-
pečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili
před zavřením kapoty do její příchytky. Zavírání kapoty s podpěrnou tyčí, kte-
rá není upevněna v příchytce, by moh-
lo způsobit prohnutí kapoty.
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedá-
ku a provádějte činnost bez-
pečně.
Když vaše vozidlo zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

379
6
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
Údržba a péče
■Vzadu
Modely 2WD
Modely AWD
UPOZORNĚNÍ
■Když zvedáte vozidlo
Nezvedejte vozidlo za zavěšení kol.
Zavěšení kol se může poškodit.
Vpředu
Zavěšení kol

380
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
Nádržka kapaliny ostřikovačů (S.385)
Pojistkové skříňky ( S.410)
Nádržka chladicí kapaliny řídicí jednotky pohonu ( S.383)
Uzávěr plnicího hrdla motorového oleje ( S.382)
Měrka hladiny motorového oleje ( S.381)
Nádržka chladicí k apaliny motoru (S.383)
Chladič ( S.385)
Kondenzátor ( S.385)
Elektrický ventilátor chlazení
■12V akumulátor
 S.386
Motorový prostor
Součásti

381
6
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
Údržba a péče
Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí hybridního systému vy-
čkejte více než 5 minut, až olej
steče zpět na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.483
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
Kontrola a doplnění motoro-
vého oleje

382
YARIS CROSS Owner's Manual_Europe_M52K60_cz
6-3. Údržba svépomocí
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový olej stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového ole je. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při vysokých otáčkách
motoru nebo s těžkým nákladem, při tažení (vozidla s tažným zařízením),
nebo při jízdě s ča stým zrychlováním
a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte často v hustém provozu
■Po výměně motorového oleje
Údaj údržby motoro vého oleje by měl
být resetován. Proveďte následující úkony:
1 Stiskněte / (7palcový displej)
nebo / (4,2palcový displej)
na spínačích ovládá ní přístroje pro
volbu .
2 Stiskněte / (7palcový displej)
nebo / (4,2palcový displej)
pro volbu "Nastavení vozu" a pak
stiskněte a podržte .
3 Stiskněte / pro volbu "Údrž-
ba oleje" a pak stiskněte .
4 Stiskněte / pro volbu "Ano"
a pak stiskněte .
Na multiinformačním d ispleji se zobrazí hlášení, když je vynulování dokončeno.
