2021 TOYOTA YARIS CROSS Návod na použití (in Czech)

2
87
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................88
Přístroje a ukazatelé
(4,2palcový displej) ...........92
Přístroje a ukazatelé
(7palcový displej) ..............97
Multiinformační displej
(4,2palcový displej) .........103
Multiinformační displej
(7palcový displej) ............110
Projekční displej ...............117
Obrazovka monitoru energie/
spotřeby ..........................121

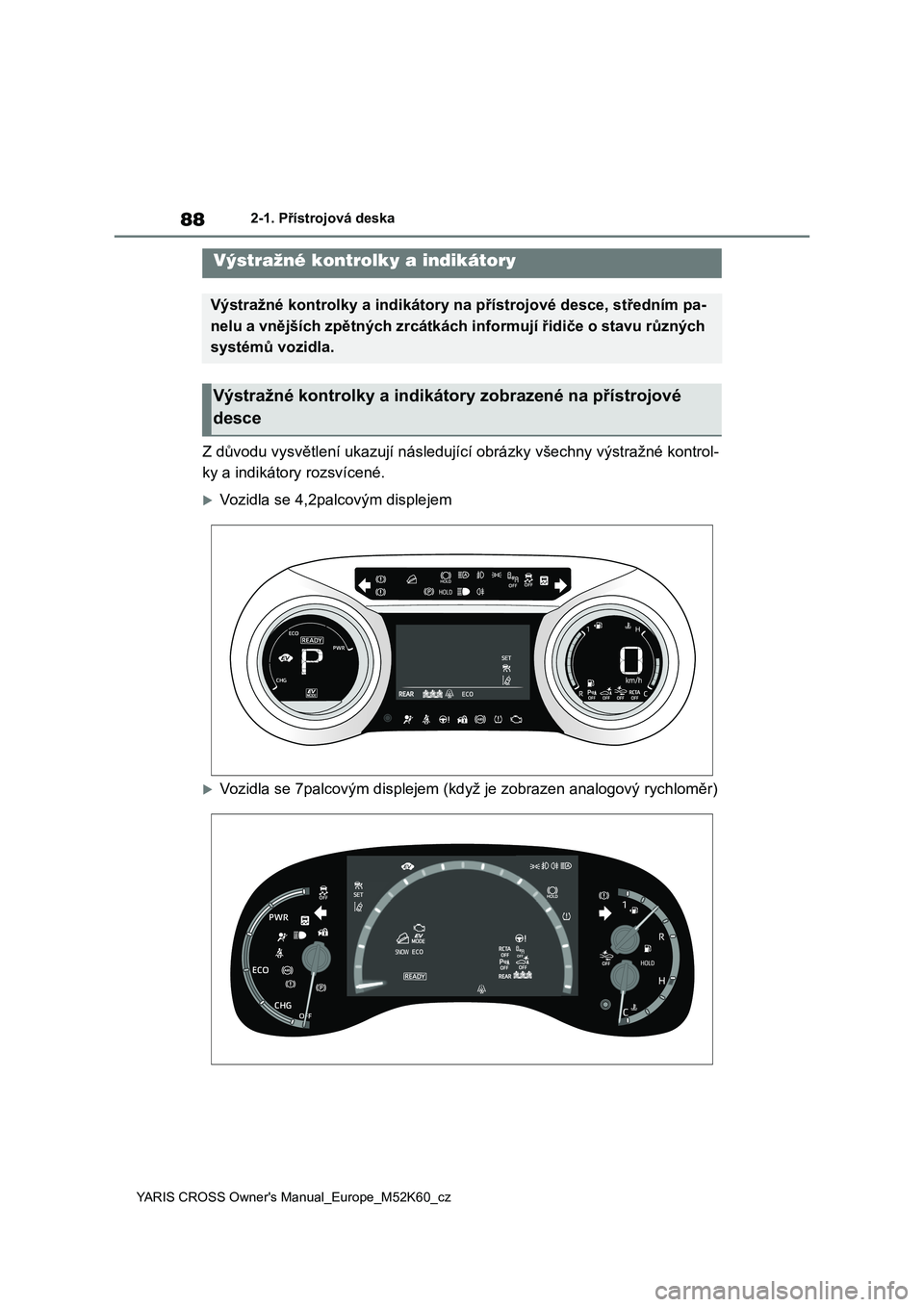

88
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
Vozidla se 4,2palcovým displejem
Vozidla se 7palcovým d isplejem (když je zobrazen analogový rychloměr)
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu růz ných
systémů vozidla.
Výstražné kontrolky a indikátory zobrazené na přístrojové
desce

89
2
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Vozidla se 7palcovým displejem (když je zobrazen digitální rychloměr)
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové- ho systému*1 ( S.430)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 ( S.430)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2
( S.430) Výstražná kontrolka přehří-
vání hybridního systému*2
( S.431)
Výstražná kontrolka systé- mu dobíjení*2 ( S.431)
Výstražná kontrolka nízkého
tlaku motorového oleje*2
( S.431)
Indikátor poruchy*1, 3 ( S.431)
Výstražná kontrolka SRS*1 ( S.432)
Výstražná kontrolka ABS*1 ( S.432)
Výstražná kontrolka nevhod- ného ovládání pedálu*2
( S.432)
(Červená)
Výstražná kontrolka systé-
mu elektrického posilovače řízení*1, 3 ( S.433)
(Žlutá)
Výstražná kontrolka systé- mu elektrického posilovače
řízení*1, 3 ( S.433)
Výstražná kont rolka nízké
hladiny paliva ( S.433)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce vpředu ( S.433)
Kontrolky bezpečnost-
ních pásů cestujících vzadu*2 ( S.434)
Výstražná kontrolka tlaku
pneumatik*1, 3 ( S.434)
(Oranžová)
Indikátor LTA*2 (je-li ve vý- bavě) ( S.434)
(Bliká)
Indikátor vypnutí parkovací-
ho asistenta*1, 3 (je-li ve vý- bavě) ( S.435)
(Bliká)
Indikátor vypnutí RCTA*1, 3
(je-li ve výbavě) ( S.435)

90
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po na-
startování hybridn ího systému, nebo
po několika sek undách. Systém
může mít poruchu, pokud se kontrol- ky nerozsvítí nebo nezhasnou. Ne-
chte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.*2: Tato kontrolka se rozsvítí na multiin- formačním displeji.*3: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco- vým displejem).
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
Indikátor vypnutí PKSB*1, 3
(je-li ve výbavě) ( S.436)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1 (je-li ve výbavě) ( S.436)
Indikátor prokluzu*1
( S.436)
(Bliká)
Indikátor parkovací brzdy
( S.437)
(Bliká)
Indikátor činnosti přidržení brzdy*1 ( S.437)
VÝSTRAHA
■Pokud se nerozsvítí výstražná kont-
rolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při
nastartování hybridního systému, zna- menalo by to, že tyto systémy nejsou
schopny vás ochránit při nehodě, což
může mít za následe k smrt nebo váž- ná zranění. Pokud k tomu dojde,
nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmko-
liv spolehlivým servisem.
Indikátory
Indikátor směrových světel
( S.198)
Indikátor koncových světel*1
( S.204)
Indikátor dálkových světel ( S.206)
Indikátor AHS*1 (je-li ve vý-
bavě) ( S.210) Indikátor AHB*1 (je-li ve vý-
bavě) ( S.213)
Indikátor předních mlhových
světel*1 (je-li ve výbavě)
( S.216)
Indikátor zadních mlhových
světel*1 ( S.216)
Výstražná kontrolka PCS*2, 3
(je-li ve výbavě) ( S.232)
Indikátor tempomatu*4 (je-li ve výbavě) ( S.248)
Indikátor adaptivního tempo-
matu*4 (je-li ve výbavě) ( S.248)
Indikátor temp omatu "SET"*4
(je-li ve výbavě) ( , S.248)
*5
Indikátor LTA*4 (je-li ve vý- bavě) ( S.229, 244)
Indikátory BSM na vnějších
zpětných zrcátkách*2, 6 (je-li ve výbavě) ( S.268, 283)
Indikátor vypnutí BSM*1, 3
(je-li ve výbavě) ( S.268)
Indikátor vypnutí parkovací-
ho asistenta*1, 2, 3 (je-li ve vý-
bavě) ( S.274)
Indikátor vypnutí RCTA*1, 2, 3
(je-li ve výbavě) ( S.284)
Indikátor vypnutí PKSB*1, 2, 3
(je-li ve výbavě) ( S.290)

91
2
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco- vým displejem).*2: Tyto kontrolky se rozsvítí, když je spí-
nač POWER zapnu t do ZAPNUTO, aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování hybridn ího systému, nebo po několika sekundách. Systém
může mít poruchu, pokud se kontrol-
ky nerozsvítí nebo nezhasnou. Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.*3: Tato kontrolka se rozsvítí, když je
systém vypnutý.*4: Tato kontrolka se r ozsvítí na multiin-
formačním displeji.*5: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*6: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.*7: Když je venkovní teplota přibližně
3 °C nebo nižší, tento indikátor bude blikat přibližně 10 sekund, pak zůsta-
ne svítit.*8: Tato kontrolka se rozsvítí na středním panelu.
Indikátor omezovače rych- losti (je-li ve výbavě)
( S.260)
(Bliká)
Indikátor prokluzu*2
( S.331)
Indikátor vypnutí VSC*2, 3
( S.331)
Indikátor systému Smart Entry & Start*4 ( S.189)
Indikátor "READY"*1
( S.189)
Indikátor jízdního režimu EV*1 ( S.193)
Indikátor parkovací brzdy
( S.199)
Indikátor pohotovostního sta- vu přidržení brzdy*1, 2
( S.202)
Indikátor činnosti přidržení brzdy*2 ( S.202)
Indikátor EV*1 ( S.76)
Indikátor nízké venkovní tep-
loty*4, 7 ( S.92, 97)
Indikátor zabezpečení ( S.83, 85)
Indikátor "PASSEN-
GER AIR BAG"*2, 8 ( S.46)
Indikátor jízdního režimu
Eco*4 ( S.324)
Indikátor režimu Power*4 ( S.324)
Indikátor režimu Trail*4 (je-li
ve výbavě) ( S.325)
Indikátor režimu Snow*4 (je-li
ve výbavě) ( S.327)
(Svítí nebo bliká)
Indikátor systém u asistenta pro jízdu z kopce*1, 2 (je-li ve
výbavě) ( S.327)

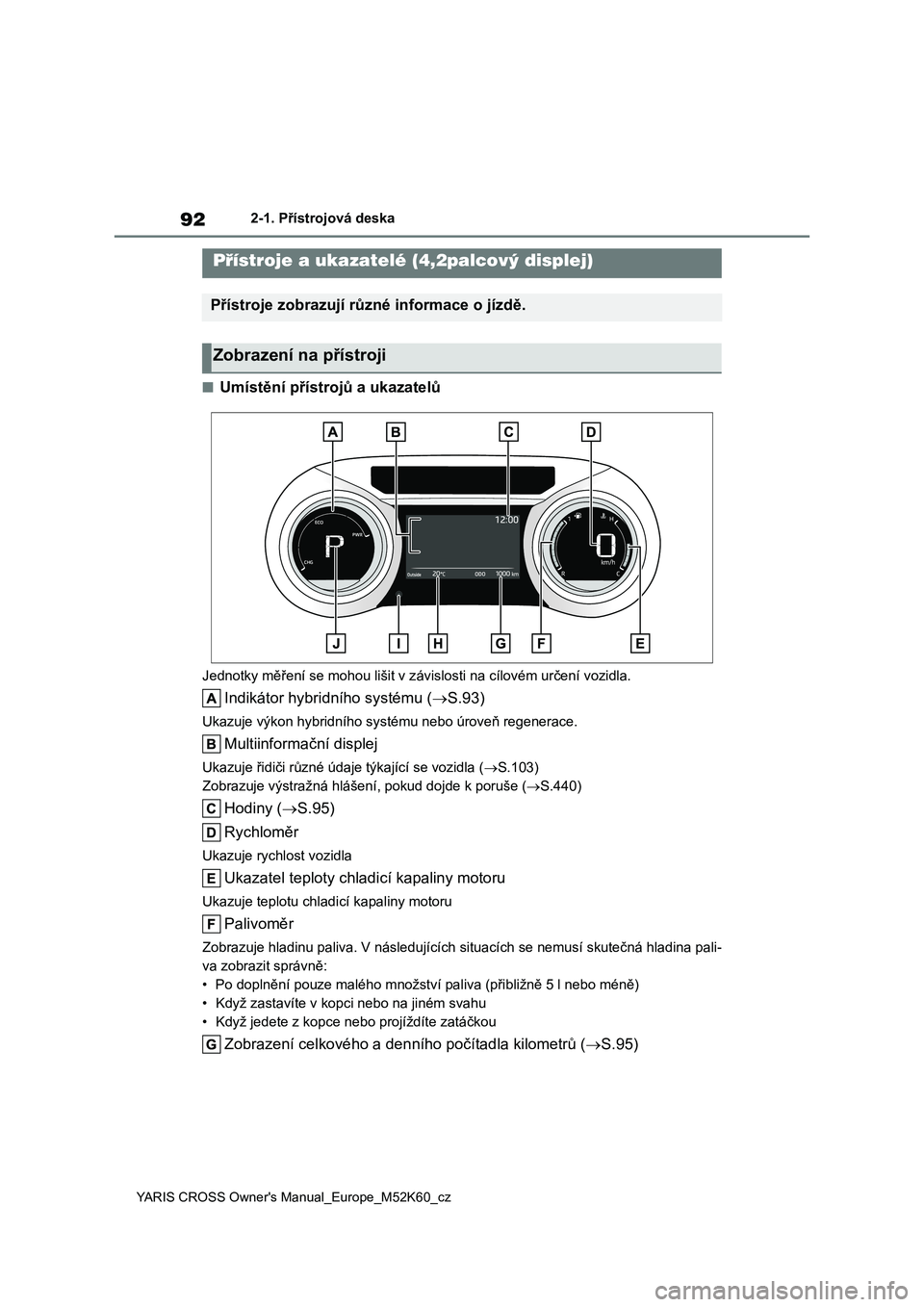

92
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
■Umístění přístrojů a ukazatelů
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Indikátor hybridního systému (S.93)
Ukazuje výkon hybridního systému nebo úroveň regenerace.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla (S.103)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.440)
Hodiny (S.95)
Rychloměr
Ukazuje rychlost vozidla
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Palivoměr
Zobrazuje hladinu paliva. V násle dujících situacích se nemusí skutečná hladina pali-
va zobrazit správně:
• Po doplnění pouze malého množst ví paliva (přibližně 5 l nebo méně)
• Když zastavíte v ko pci nebo na jiném svahu
• Když jedete z kopce nebo projíždíte zatáčkou
Zobrazení celkového a denní ho počítadla kilometrů (S.95)
Přístroje a ukazatelé (4,2palcový displej)
Přístroje zobrazují různé informace o jízdě.
Zobrazení na přístroji

93
2
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 60 °C.
Tlačítko přepnutí zobrazení (S.95)
Indikátor zařa zené polohy (S.195)
■Otáčky motoru
U hybridních vozidel jsou otáčky motoru přesně řízeny, aby se tím snížila spotře-
ba paliva a emise výfukových plynů atd.
V některých okamžicích se zobrazené otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.
■Indikátor hybridního systému
Oblast dobíjení
Ukazuje stav regenerace*.
Regenerovaná energie bude použita
k dobití hybridního (trakčního) akumulá-
toru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto-
rem není velmi často používán.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním ručičky in dikátoru v oblasti
Eco může být dosaž eno ekologičtější
jízdy.
Oblast výkonu
Ukazuje, že rozsah pro ekologickou jíz-
du je překročen (při jízdě na plný výkon
atd.)
*: Pojem regenerace používaný v této
příručce znamená přeměnu energie
vytvořené pohybem vozidla na elek- trickou energii.
V následující situaci nebude indikátor
hybridního systému fungovat.
●Indikátor hybri dního systému nesvítí.
●Zařazená poloha je v rozsahu jiném
než D nebo B.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat
déle než normálně: • Při zastavení nebo jízdě nízkou rych-
lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo tu-
nelu atd.)
●Když se zobrazí "--", systém může mít
poruchu. Zavezte vozidlo ke kterému-
koliv autorizovanému prodejci nebo do servisu Toyota, nebo do kteréhoko-
liv spolehlivého servisu.

94
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
■Zobrazení palivoměru a jízdního
dosahu
Zobrazení palivoměru a jízdního dosahu
jsou propojeny. Pokud zobrazení palivo-
měru a jízdního dosahu nejsou aktuali- zována po doplnění malého množství
paliva, mohou být ak tualizována prove-
dením následujícího postupu:
1 Zastavte vozidlo na rovném povrchu.
Počkejte, až se palivo v palivové nádrži
stabilizuje.
2 Stiskněte tlačítko přepnutí zobraze-
ní, abyste přepnuli zobrazení celko- vého a denního poč ítadla kilometrů
na celkové počítadlo.
3 Vypněte spínač POWER.
4 Při stisknutí a podržení tlačítka přep-
nutí zobrazení zapněte spínač POWER do ZAPNUTO.
5 Pokračujte v držení tlačítka přepnutí
zobrazení přibližně 5 sekund.
Když celkové počítad lo kilometrů začne blikat, tlačítko uvolněte.
Aktualizace bude dok ončena, když cel-
kové počítadlo kilometrů bliká přibližně 5 sekund a pak se vr átí na normální
zobrazení.
■Displej z teku tých krystalů
 S.103
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinfo rmačním displeji.
( S.490)
VÝSTRAHA
■Informační displej při nízkých tep-
lotách
Nechte interiér vozidla ohřát před pou- žíváním informačního displeje z teku-
tých krystalů. Při extrémně nízkých
teplotách může moni tor informačního displeje reagovat pomaleji a změny
zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva.
Tato prodleva by mohla způsobit, že ři- dič znovu podřadí, což způsobí nad-
měrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-ru a jeho součástí
Motor se může přehř ívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti ( H). V tom případě
ihned vozidlo zasta vte na bezpečném
místě a až motor úplně vychladne,
zkontrolujte ho. ( S.474)
