2021 TOYOTA SUPRA Manuale de Empleo (in Spanish)

345
5 5-1. MOVILIDAD
MOVILIDAD

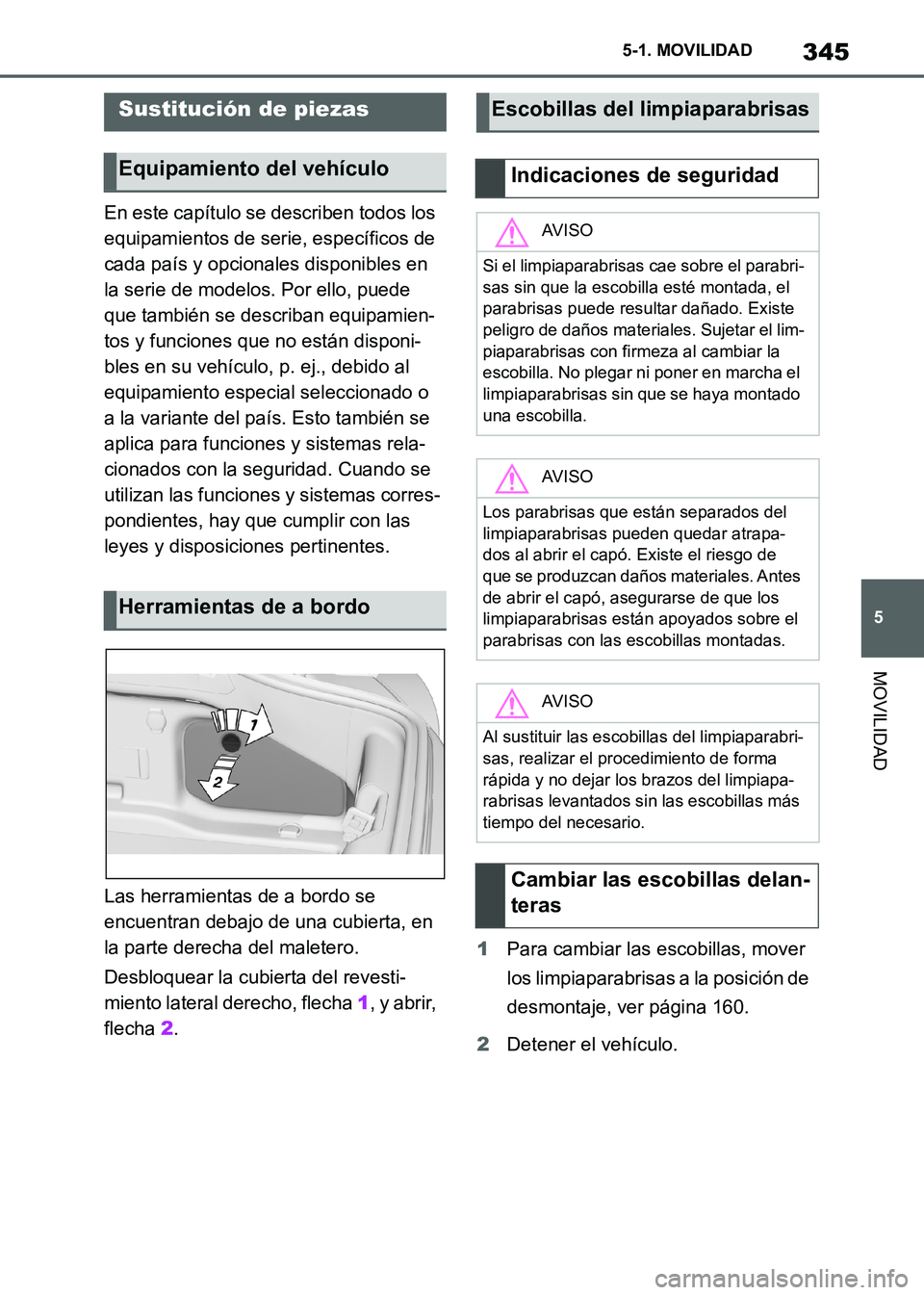

Supra Owner's Manual_S (from Nov. '20 Prod.)En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento especial seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
Las herramientas de a bordo se
encuentran debajo de una cubierta, en
la parte derecha del maletero.
Desbloquear la cubierta del revesti-
miento lateral derecho, flecha 1, y abrir,
flecha 2.1Para cambiar las escobillas, mover
los limpiaparabrisas a la posición de
desmontaje, ver página 160.
2Detener el vehículo.
Sustitución de piezas
Equipamiento del vehículo
Herramientas de a bordo
Escobillas del limpiaparabrisas
Indicaciones de seguridad
AV I S O
Si el limpiaparabrisas cae sobre el parabri-
sas sin que la escobilla esté montada, el
parabrisas puede resultar dañado. Existe
peligro de daños materiales. Sujetar el lim-
piaparabrisas con firmeza al cambiar la
escobilla. No plegar ni poner en marcha el
limpiaparabrisas sin que se haya montado
una escobilla.
AV I S O
Los parabrisas que están separados del
limpiaparabrisas pueden quedar atrapa-
dos al abrir el capó. Existe el riesgo de
que se produzcan daños materiales. Antes
de abrir el capó, asegurarse de que los
limpiaparabrisas están apoyados sobre el
parabrisas con las escobillas montadas.
AV I S O
Al sustituir las escobillas del limpiaparabri-
sas, realizar el procedimiento de forma
rápida y no dejar los brazos del limpiapa-
rabrisas levantados sin las escobillas más
tiempo del necesario.
Cambiar las escobillas delan-
teras
Supra_OM_Spanish_OM99X80S.book 345 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3465-1. MOVILIDAD

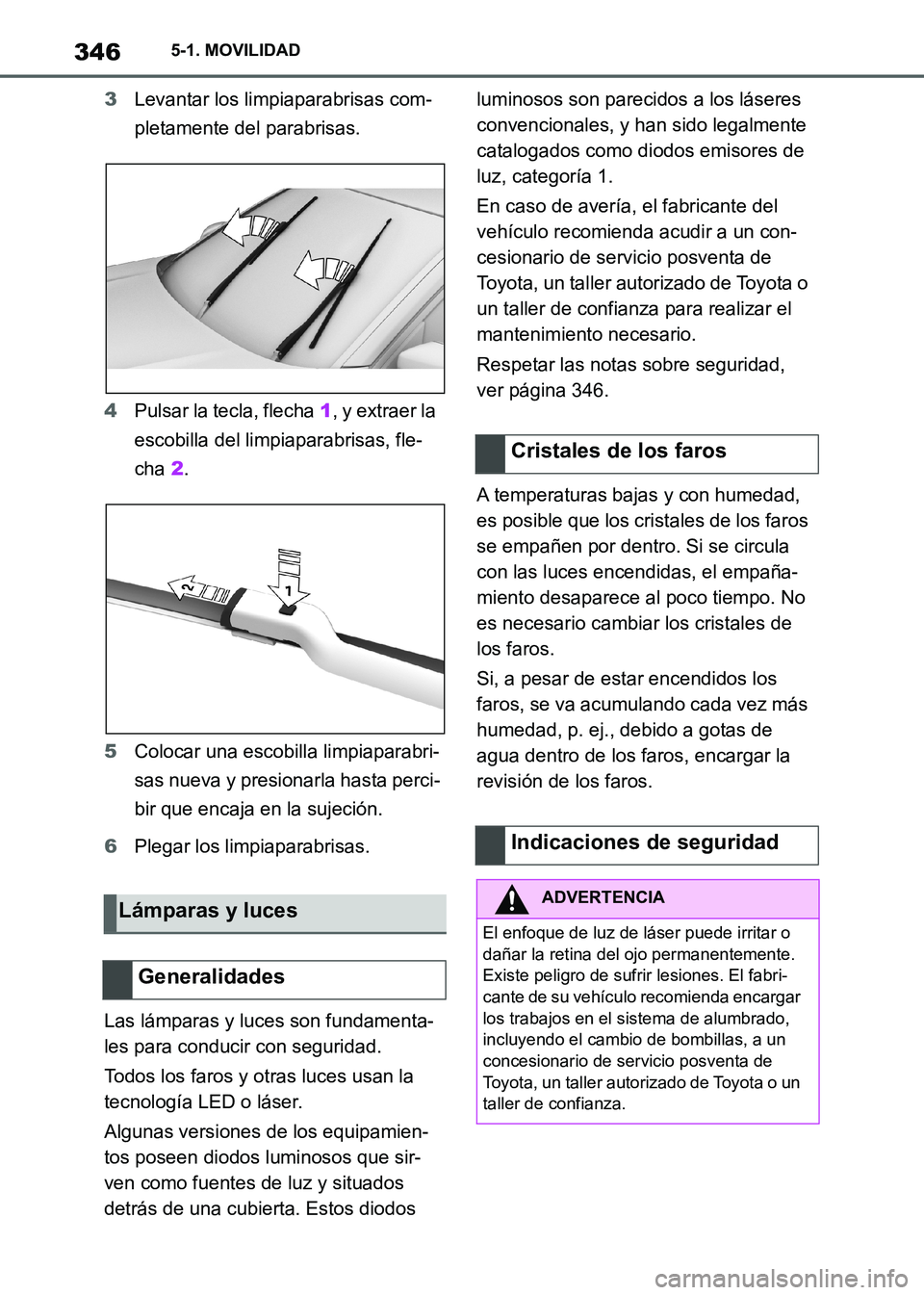

Supra Owner's Manual_S (from Nov. '20 Prod.)3Levantar los limpiaparabrisas com-
pletamente del parabrisas.
4Pulsar la tecla, flecha 1, y extraer la
escobilla del limpiaparabrisas, fle-
cha 2.
5Colocar una escobilla limpiaparabri-
sas nueva y presionarla hasta perci-
bir que encaja en la sujeción.
6Plegar los limpiaparabrisas.
Las lámparas y luces son fundamenta-
les para conducir con seguridad.
Todos los faros y otras luces usan la
tecnología LED o láser.
Algunas versiones de los equipamien-
tos poseen diodos luminosos que sir-
ven como fuentes de luz y situados
detrás de una cubierta. Estos diodos luminosos son parecidos a los láseres
convencionales, y han sido legalmente
catalogados como diodos emisores de
luz, categoría 1.
En caso de avería, el fabricante del
vehículo recomienda acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza para realizar el
mantenimiento necesario.
Respetar las notas sobre seguridad,
ver página 346.
A temperaturas bajas y con humedad,
es posible que los cristales de los faros
se empañen por dentro. Si se circula
con las luces encendidas, el empaña-
miento desaparece al poco tiempo. No
es necesario cambiar los cristales de
los faros.
Si, a pesar de estar encendidos los
faros, se va acumulando cada vez más
humedad, p. ej., debido a gotas de
agua dentro de los faros, encargar la
revisión de los faros.
Lámparas y luces
Generalidades
Cristales de los faros
Indicaciones de seguridad
ADVERTENCIA
El enfoque de luz de láser puede irritar o
dañar la retina del ojo permanentemente.
Existe peligro de sufrir lesiones. El fabri-
cante de su vehículo recomienda encargar
los trabajos en el sistema de alumbrado,
incluyendo el cambio de bombillas, a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza.
Supra_OM_Spanish_OM99X80S.book 346 ページ ２０２０年８月２６日　水曜日　午後１時３１分

347
5 5-1. MOVILIDAD
MOVILIDAD

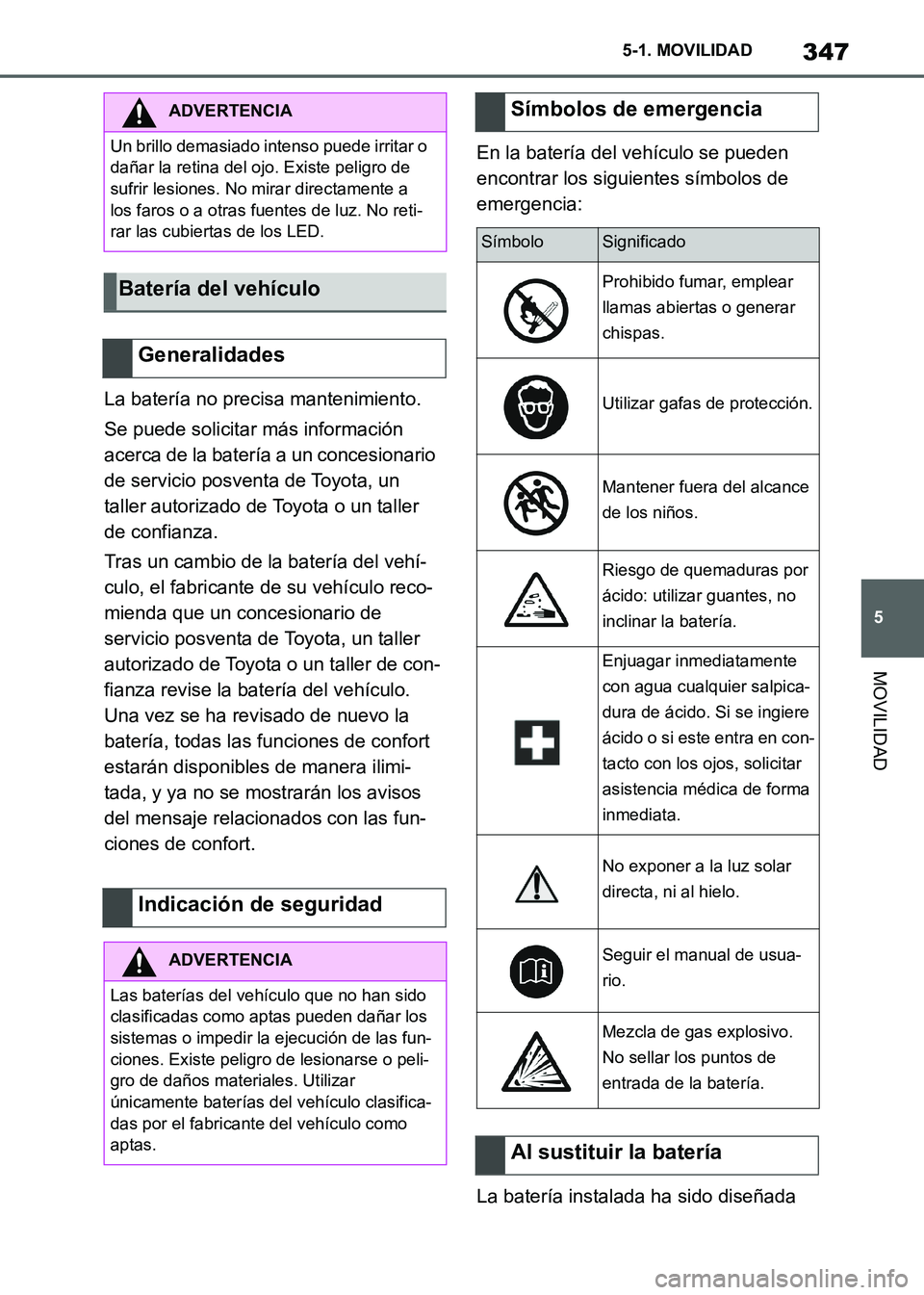

Supra Owner's Manual_S (from Nov. '20 Prod.)La batería no precisa mantenimiento.
Se puede solicitar más información
acerca de la batería a un concesionario
de servicio posventa de Toyota, un
taller autorizado de Toyota o un taller
de confianza.
Tras un cambio de la batería del vehí-
culo, el fabricante de su vehículo reco-
mienda que un concesionario de
servicio posventa de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza revise la batería del vehículo.
Una vez se ha revisado de nuevo la
batería, todas las funciones de confort
estarán disponibles de manera ilimi-
tada, y ya no se mostrarán los avisos
del mensaje relacionados con las fun-
ciones de confort.En la batería del vehículo se pueden
encontrar los siguientes símbolos de
emergencia:
La batería instalada ha sido diseñada
ADVERTENCIA
Un brillo demasiado intenso puede irritar o
dañar la retina del ojo. Existe peligro de
sufrir lesiones. No mirar directamente a
los faros o a otras fuentes de luz. No reti-
rar las cubiertas de los LED.
Batería del vehículo
Generalidades
Indicación de seguridad
ADVERTENCIA
Las baterías del vehículo que no han sido
clasificadas como aptas pueden dañar los
sistemas o impedir la ejecución de las fun-
ciones. Existe peligro de lesionarse o peli-
gro de daños materiales. Utilizar
únicamente baterías del vehículo clasifica-
das por el fabricante del vehículo como
aptas.
Símbolos de emergencia
SímboloSignificado
Prohibido fumar, emplear
llamas abiertas o generar
chispas.
Utilizar gafas de protección.
Mantener fuera del alcance
de los niños.
Riesgo de quemaduras por
ácido: utilizar guantes, no
inclinar la batería.
Enjuagar inmediatamente
con agua cualquier salpica-
dura de ácido. Si se ingiere
ácido o si este entra en con-
tacto con los ojos, solicitar
asistencia médica de forma
inmediata.
No exponer a la luz solar
directa, ni al hielo.
Seguir el manual de usua-
rio.
Mezcla de gas explosivo.
No sellar los puntos de
entrada de la batería.
Al sustituir la batería
Supra_OM_Spanish_OM99X80S.book 347 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3485-1. MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)específicamente para este vehículo. Si
se utiliza una batería que no es la ade-
cuada, es posible que la función de
arranque/parada automática se vea
limitada para proteger la batería. Ade-
más, es posible que la batería se dete-
riore antes de lo normal y que no se
pueda arrancar el motor. Contactar con
un concesionario de servicio posventa
de Toyota, un taller autorizado de
Toyota o un taller de confianza.
La batería está disponible para el fun-
cionamiento. No es preciso adoptar
precauciones especiales para su
puesta en marcha.
Comprobar que el nivel de carga de la
batería es suficiente para garantizar
toda la vida útil de la batería.
Cargar la batería en las siguientes
situaciones:
Si la mirilla de la parte superior de la
batería está negra.
Si no hay suficiente potencia para la
puesta en marcha.
Las siguientes condiciones pueden
afectar negativamente al rendimiento
de la batería:
Conducir trayectos cortos con fre-
cuencia.
Si el vehículo no se usa en periodos
que duran más de un mes.Realizar la carga únicamente mediante
los puntos de conexión para arranque
auxiliar en el compartimiento del motor
y con el motor parado, ver página 366.
Se pueden adquirir cargadores de
batería especialmente desarrollados
para el vehículo y adaptados a la red
de a bordo en un concesionario de ser-
vicio posventa de Toyota, un taller auto-
rizado de Toyota o un taller de
confianza.
Después de una interrupción de
corriente, se han de inicializar de nuevo
algunos equipos o actualizar algunos
ajustes individuales, p. ej.:
Función de memoria: volver a guar-
dar las posiciones.
Hora: actualizar.
Fecha: actualizar.
Funcionamiento inicial
Cargar la batería
Generalidades
Indicación de seguridad
AV I S O
Los cargadores de batería del vehículo
pueden funcionar con tensión y corriente
elevadas, debido a lo cual la red de a
bordo de 12 voltios puede sobrecargarse
o resultar dañada. Existe peligro de daños
materiales. Conectar los cargadores de
batería del vehículo únicamente a los pun-
tos de conexión para arranque auxiliar del
compartimiento del motor.
Puntos de conexión para arranque
auxiliar
Cargador de batería
Interrupción de la corriente
Supra_OM_Spanish_OM99X80S.book 348 ページ ２０２０年８月２６日　水曜日　午後１時３１分

349
5 5-1. MOVILIDAD
MOVILIDAD

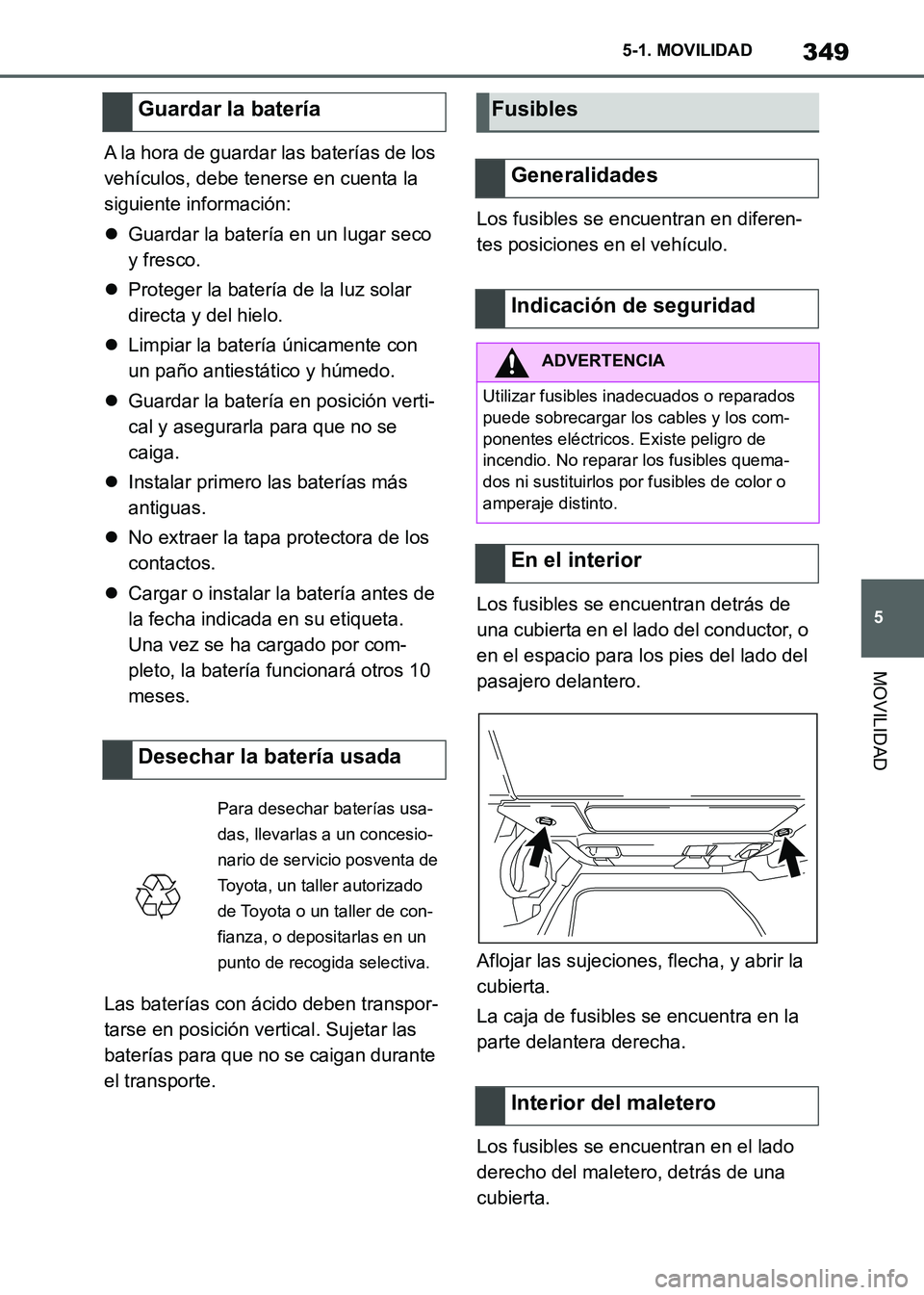

Supra Owner's Manual_S (from Nov. '20 Prod.)A la hora de guardar las baterías de los
vehículos, debe tenerse en cuenta la
siguiente información:
Guardar la batería en un lugar seco
y fresco.
Proteger la batería de la luz solar
directa y del hielo.
Limpiar la batería únicamente con
un paño antiestático y húmedo.
Guardar la batería en posición verti-
cal y asegurarla para que no se
caiga.
Instalar primero las baterías más
antiguas.
No extraer la tapa protectora de los
contactos.
Cargar o instalar la batería antes de
la fecha indicada en su etiqueta.
Una vez se ha cargado por com-
pleto, la batería funcionará otros 10
meses.
Las baterías con ácido deben transpor-
tarse en posición vertical. Sujetar las
baterías para que no se caigan durante
el transporte.Los fusibles se encuentran en diferen-
tes posiciones en el vehículo.
Los fusibles se encuentran detrás de
una cubierta en el lado del conductor, o
en el espacio para los pies del lado del
pasajero delantero.
Aflojar las sujeciones, flecha, y abrir la
cubierta.
La caja de fusibles se encuentra en la
parte delantera derecha.
Los fusibles se encuentran en el lado
derecho del maletero, detrás de una
cubierta.
Guardar la batería
Desechar la batería usada
Para desechar baterías usa-
das, llevarlas a un concesio-
nario de servicio posventa de
Toyota, un taller autorizado
de Toyota o un taller de con-
fianza, o depositarlas en un
punto de recogida selectiva.
Fusibles
Generalidades
Indicación de seguridad
ADVERTENCIA
Utilizar fusibles inadecuados o reparados
puede sobrecargar los cables y los com-
ponentes eléctricos. Existe peligro de
incendio. No reparar los fusibles quema-
dos ni sustituirlos por fusibles de color o
amperaje distinto.
En el interior
Interior del maletero
Supra_OM_Spanish_OM99X80S.book 349 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3505-1. MOVILIDAD

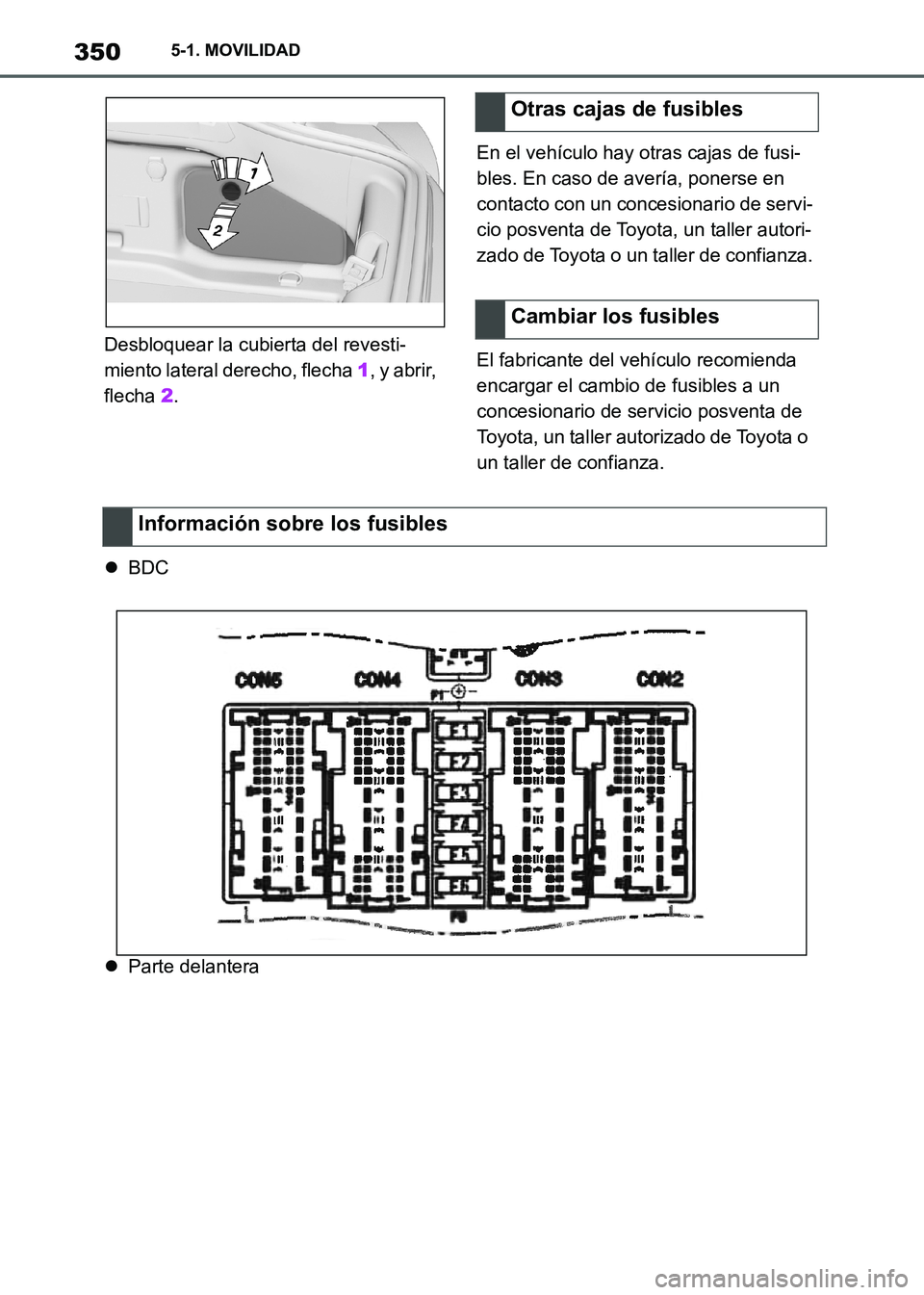

Supra Owner's Manual_S (from Nov. '20 Prod.)Desbloquear la cubierta del revesti-
miento lateral derecho, flecha 1, y abrir,
flecha 2.En el vehículo hay otras cajas de fusi-
bles. En caso de avería, ponerse en
contacto con un concesionario de servi-
cio posventa de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
El fabricante del vehículo recomienda
encargar el cambio de fusibles a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.

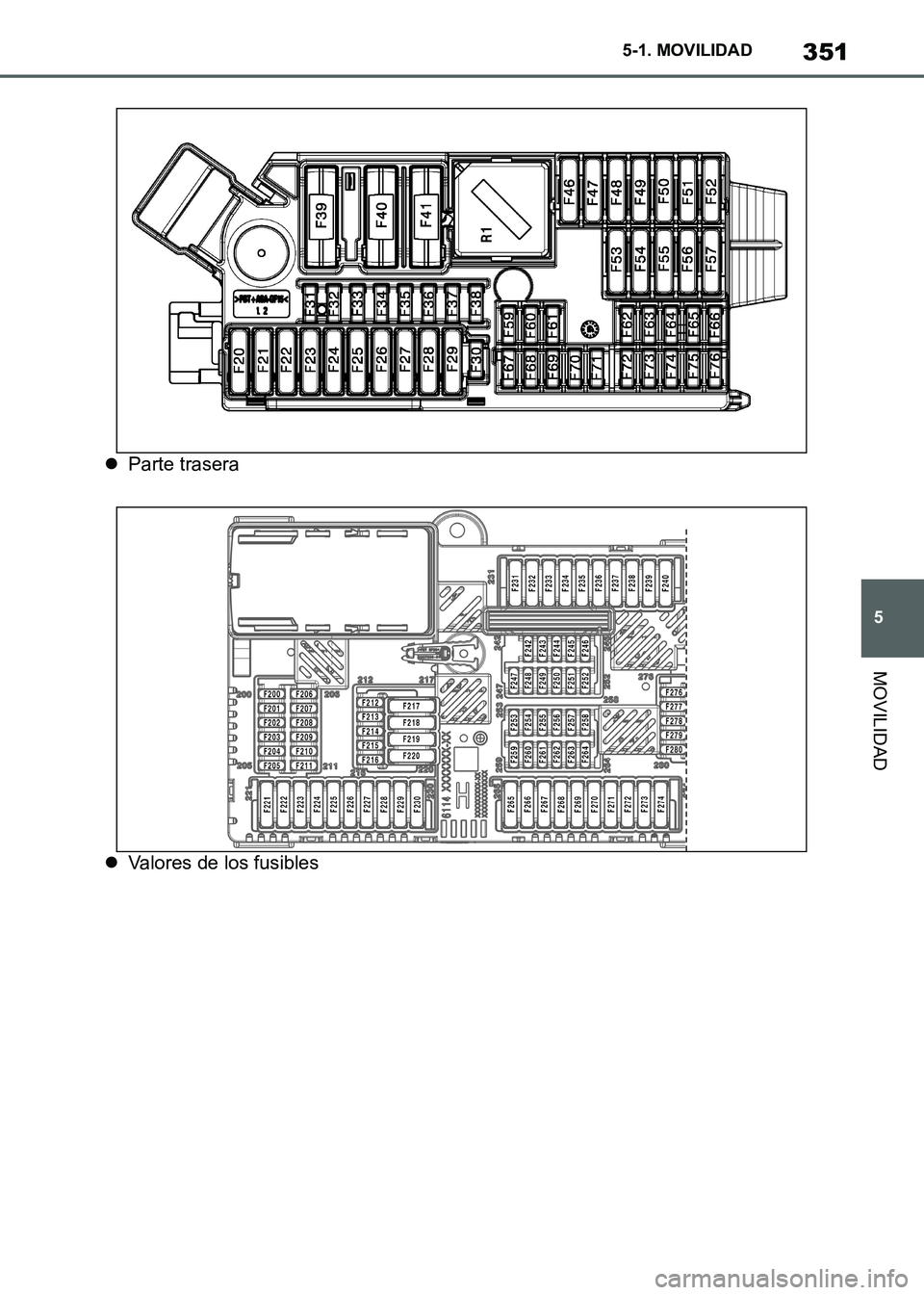

BDC
Parte delantera
Otras cajas de fusibles
Cambiar los fusibles

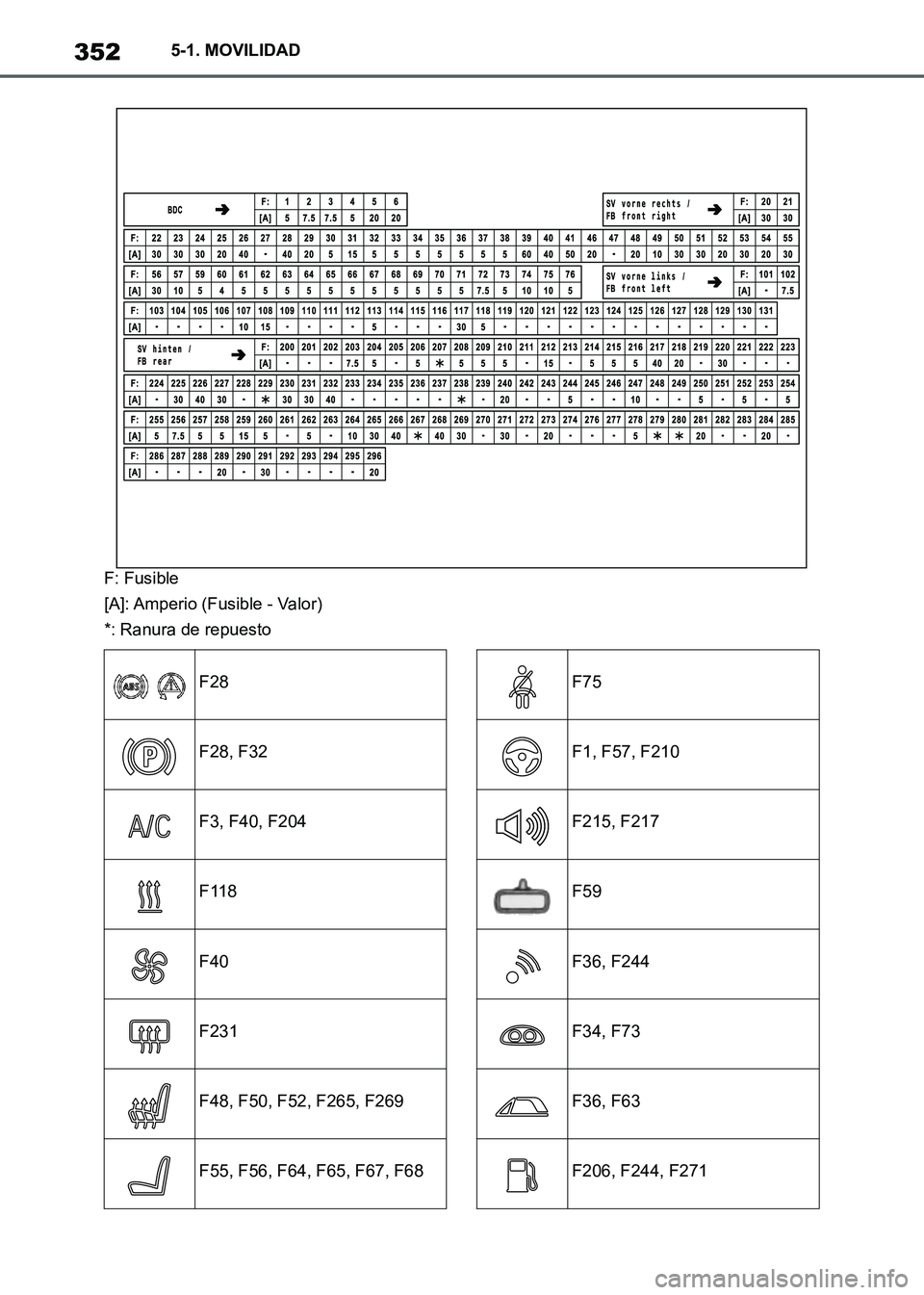

Información sobre los fusibles
Supra_OM_Spanish_OM99X80S.book 350 ページ ２０２０年８月２６日　水曜日　午後１時３１分

351
5 5-1. MOVILIDAD
MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)Parte trasera
Valores de los fusibles
Supra_OM_Spanish_OM99X80S.book 351 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3525-1. MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)
F: Fusible
[A]: Amperio (Fusible - Valor)
*: Ranura de repuesto
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67, F68
F75
F1, F57, F210
F215, F217
F59
F36, F244
F34, F73
F36, F63
F206, F244, F271
Supra_OM_Spanish_OM99X80S.book 352 ページ ２０２０年８月２６日　水曜日　午後１時３１分
