2021 TOYOTA RAV4 Manual del propietario (in Spanish)

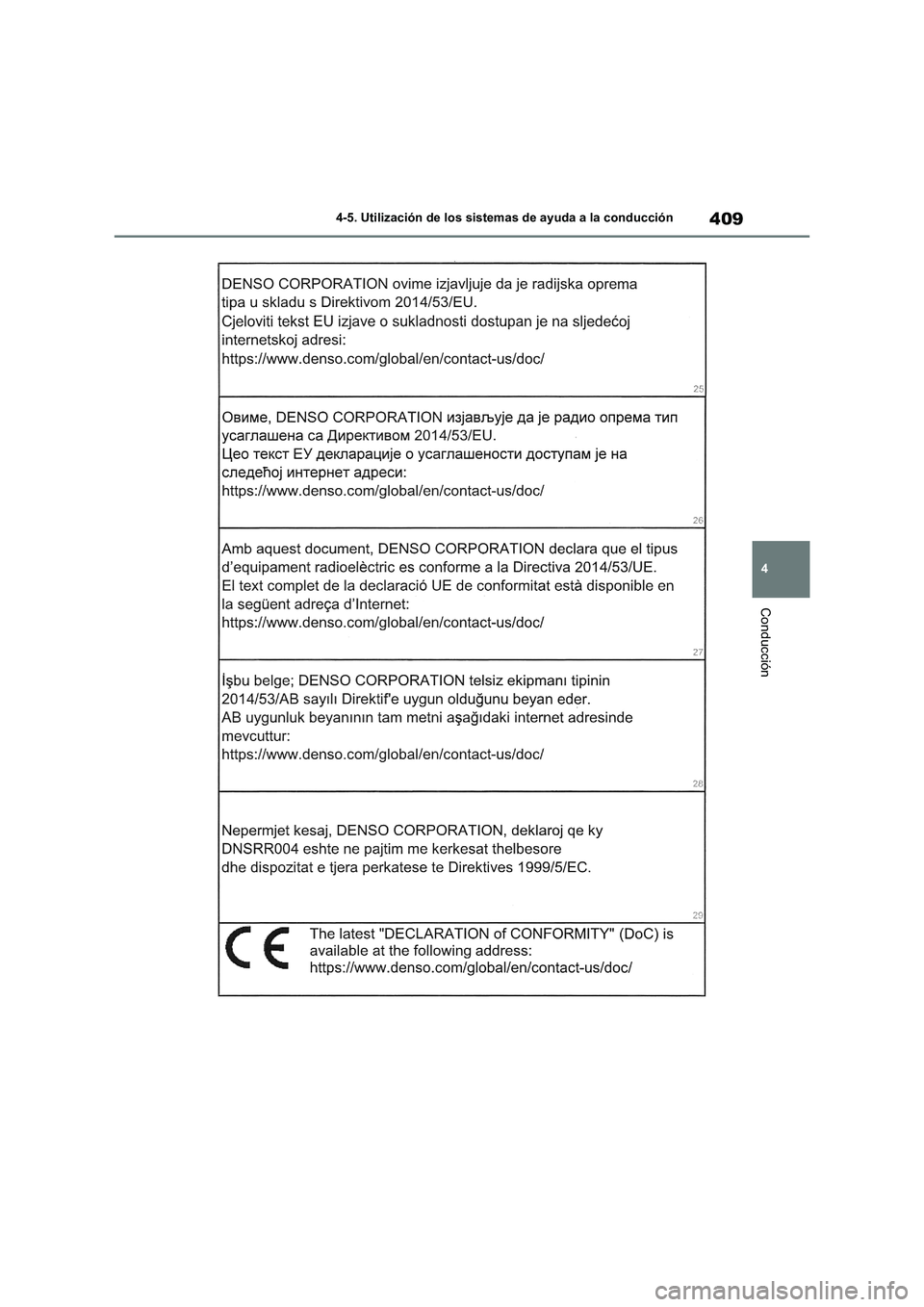

409
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

4104-5. Utilización de los sistemas de ayuda a la conducción

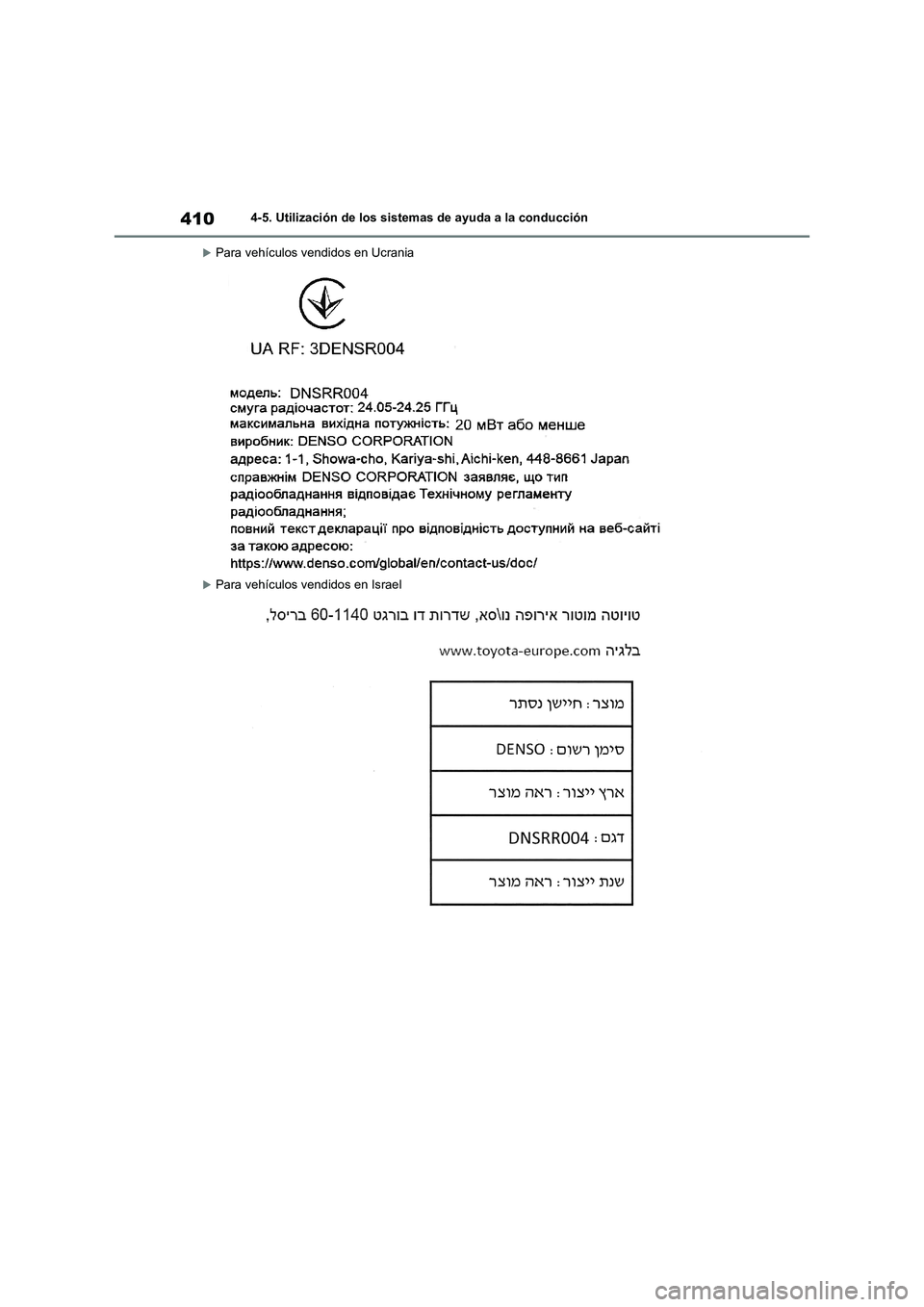

Para vehículos vendidos en Ucrania
Para vehículos vendidos en Israel

411
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Vehículos que puede detectar el
monitor de ángulos muertos
Excepto en los vehículos con código
de modelo* terminado en la letra “X”
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.693)
La función del BSM utiliza sensores de
radar para detectar los siguientes vehí-
culos que se desplazan en carriles

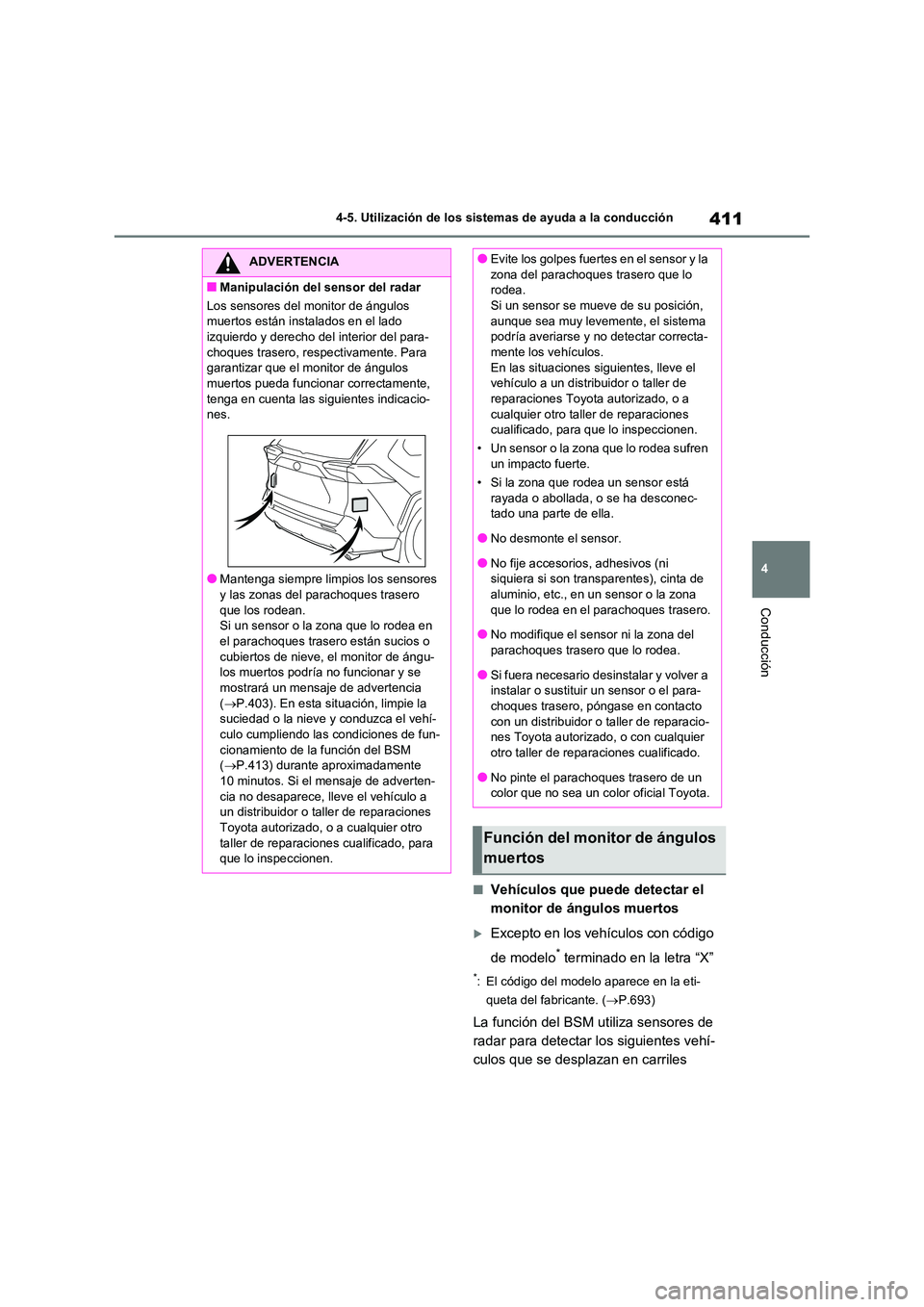

ADVERTENCIA
■Manipulación del sensor del radar
Los sensores del monitor de ángulos
muertos están instalados en el lado
izquierdo y derecho del interior del para- choques trasero, respectivamente. Para
garantizar que el monitor de ángulos
muertos pueda funcionar correctamente, tenga en cuenta las siguientes indicacio-
nes.
●Mantenga siempre limpios los sensores
y las zonas del parachoques trasero
que los rodean. Si un sensor o la zona que lo rodea en
el parachoques trasero están sucios o
cubiertos de nieve, el monitor de ángu- los muertos podría no funcionar y se
mostrará un mensaje de advertencia
( P.403). En esta situación, limpie la suciedad o la nieve y conduzca el vehí-
culo cumpliendo las condiciones de fun-
cionamiento de la función del BSM
( P.413) durante aproximadamente 10 minutos. Si el mensaje de adverten-
cia no desaparece, lleve el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para
que lo inspeccionen.
●Evite los golpes fuertes en el sensor y la
zona del parachoques trasero que lo
rodea. Si un sensor se mueve de su posición,
aunque sea muy levemente, el sistema
podría averiarse y no detectar correcta- mente los vehículos.
En las situaciones siguientes, lleve el
vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
• Un sensor o la zona que lo rodea sufren
un impacto fuerte.
• Si la zona que rodea un sensor está rayada o abollada, o se ha desconec-
tado una parte de ella.
●No desmonte el sensor.
●No fije accesorios, adhesivos (ni
siquiera si son transparentes), cinta de
aluminio, etc., en un sensor o la zona que lo rodea en el parachoques trasero.
●No modifique el sensor ni la zona del
parachoques trasero que lo rodea.
●Si fuera necesario desinstalar y volver a
instalar o sustituir un sensor o el para-
choques trasero, póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier
otro taller de reparaciones cualificado.
●No pinte el parachoques trasero de un
color que no sea un color oficial Toyota.
Función del monitor de ángulos
muertos

4124-5. Utilización de los sistemas de ayuda a la conducción

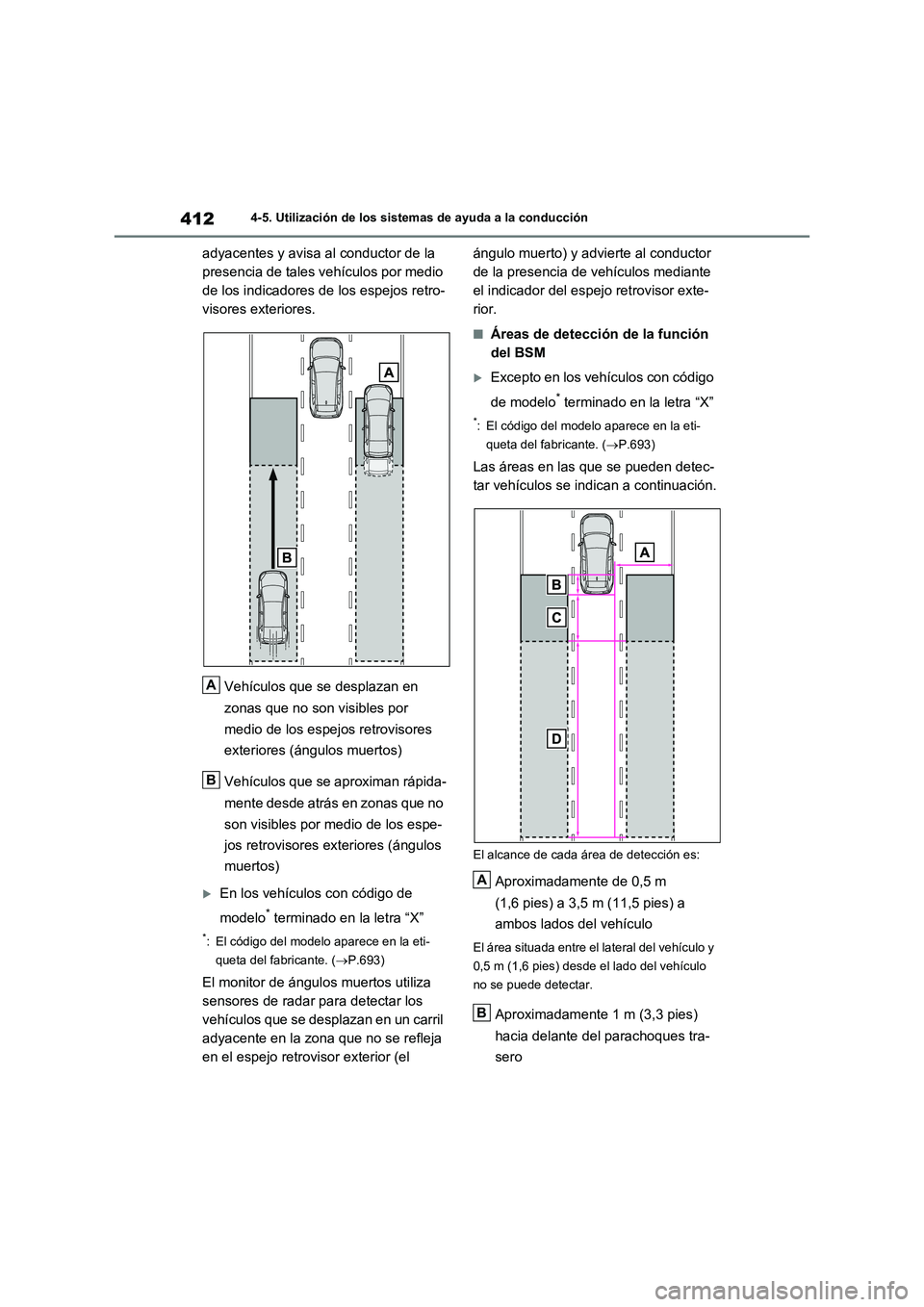

adyacentes y avisa al conductor de la
presencia de tales vehículos por medio
de los indicadores de los espejos retro-
visores exteriores.
Vehículos que se desplazan en
zonas que no son visibles por
medio de los espejos retrovisores
exteriores (ángulos muertos)
Vehículos que se aproximan rápida-
mente desde atrás en zonas que no
son visibles por medio de los espe-
jos retrovisores exteriores (ángulos
muertos)
En los vehículos con código de
modelo* terminado en la letra “X”
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.693)
El monitor de ángulos muertos utiliza
sensores de radar para detectar los
vehículos que se desplazan en un carril
adyacente en la zona que no se refleja
en el espejo retrovisor exterior (el
ángulo muerto) y advierte al conductor
de la presencia de vehículos mediante
el indicador del espejo retrovisor exte-
rior.
■Áreas de detección de la función
del BSM
Excepto en los vehículos con código
de modelo* terminado en la letra “X”
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.693)
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El alcance de cada área de detección es:
Aproximadamente de 0,5 m
(1,6 pies) a 3,5 m (11,5 pies) a
ambos lados del vehículo
El área situada entre el lateral del vehículo y
0,5 m (1,6 pies) desde el lado del vehículo
no se puede detectar.
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
A
B
A
B

413
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

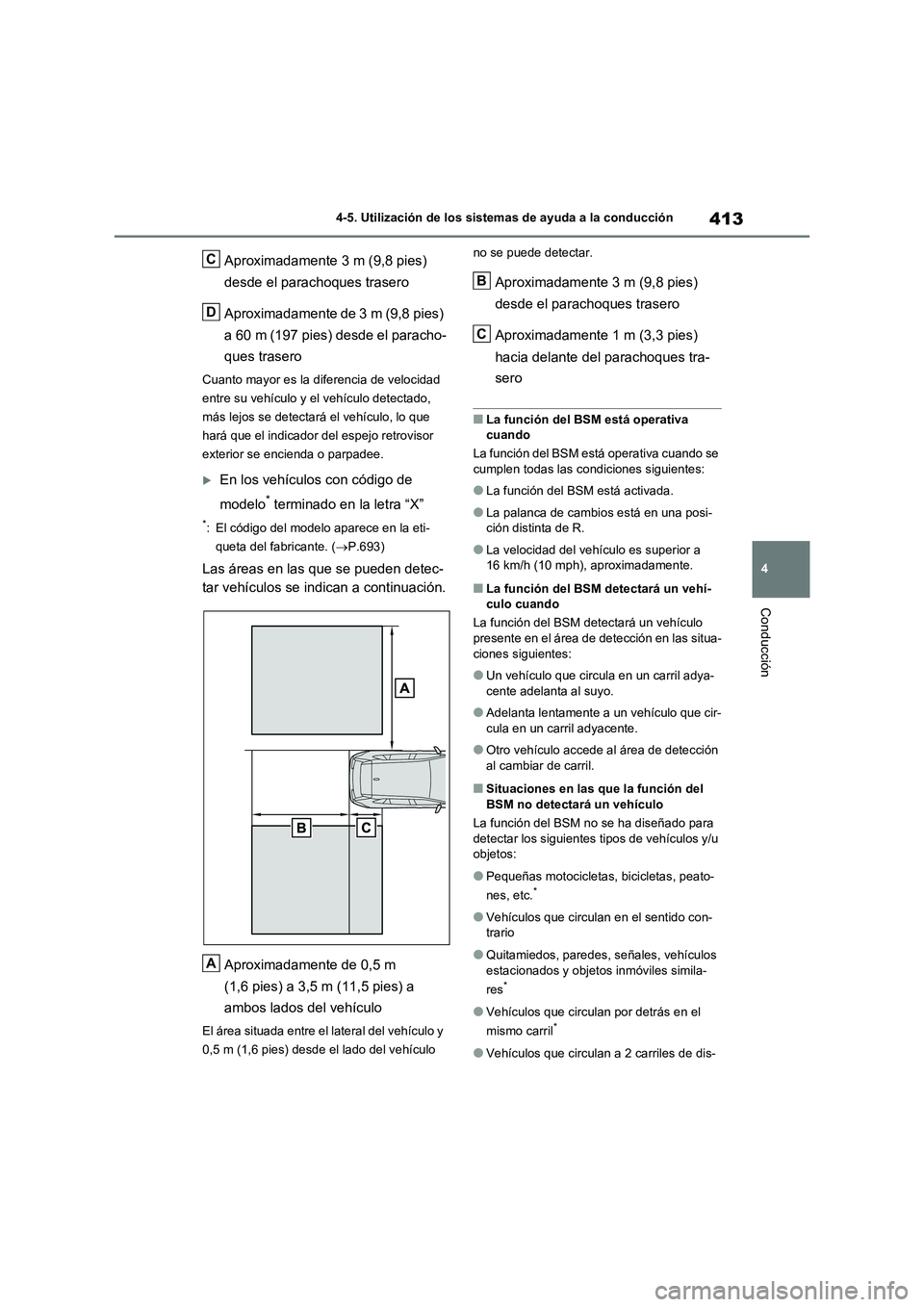

Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente de 3 m (9,8 pies)
a 60 m (197 pies) desde el paracho-
ques trasero
Cuanto mayor es la diferencia de velocidad
entre su vehículo y el vehículo detectado,
más lejos se detectará el vehículo, lo que
hará que el indicador del espejo retrovisor
exterior se encienda o parpadee.
En los vehículos con código de
modelo* terminado en la letra “X”
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.693)
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
Aproximadamente de 0,5 m
(1,6 pies) a 3,5 m (11,5 pies) a
ambos lados del vehículo
El área situada entre el lateral del vehículo y
0,5 m (1,6 pies) desde el lado del vehículo
no se puede detectar.
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
■La función del BSM está operativa
cuando
La función del BSM está operativa cuando se cumplen todas las c ondiciones siguientes:
●La función del BSM está activada.
●La palanca de cambios está en una posi-
ción distinta de R.
●La velocidad del vehículo es superior a
16 km/h (10 mph), aproximadamente.
■La función del BSM detectará un vehí- culo cuando
La función del BSM detectará un vehículo
presente en el área de detección en las situa-
ciones siguientes:
●Un vehículo que circula en un carril adya-
cente adelanta al suyo.
●Adelanta lentamente a un vehículo que cir-
cula en un carril adyacente.
●Otro vehículo accede al área de detección
al cambiar de carril.
■Situaciones en las que la función del
BSM no detectará un vehículo
La función del BSM no se ha diseñado para detectar los siguientes tipos de vehículos y/u
objetos:
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que circulan en el sentido con-
trario
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan a 2 carriles de dis-
C
D
A
B
C

4144-5. Utilización de los sistemas de ayuda a la conducción

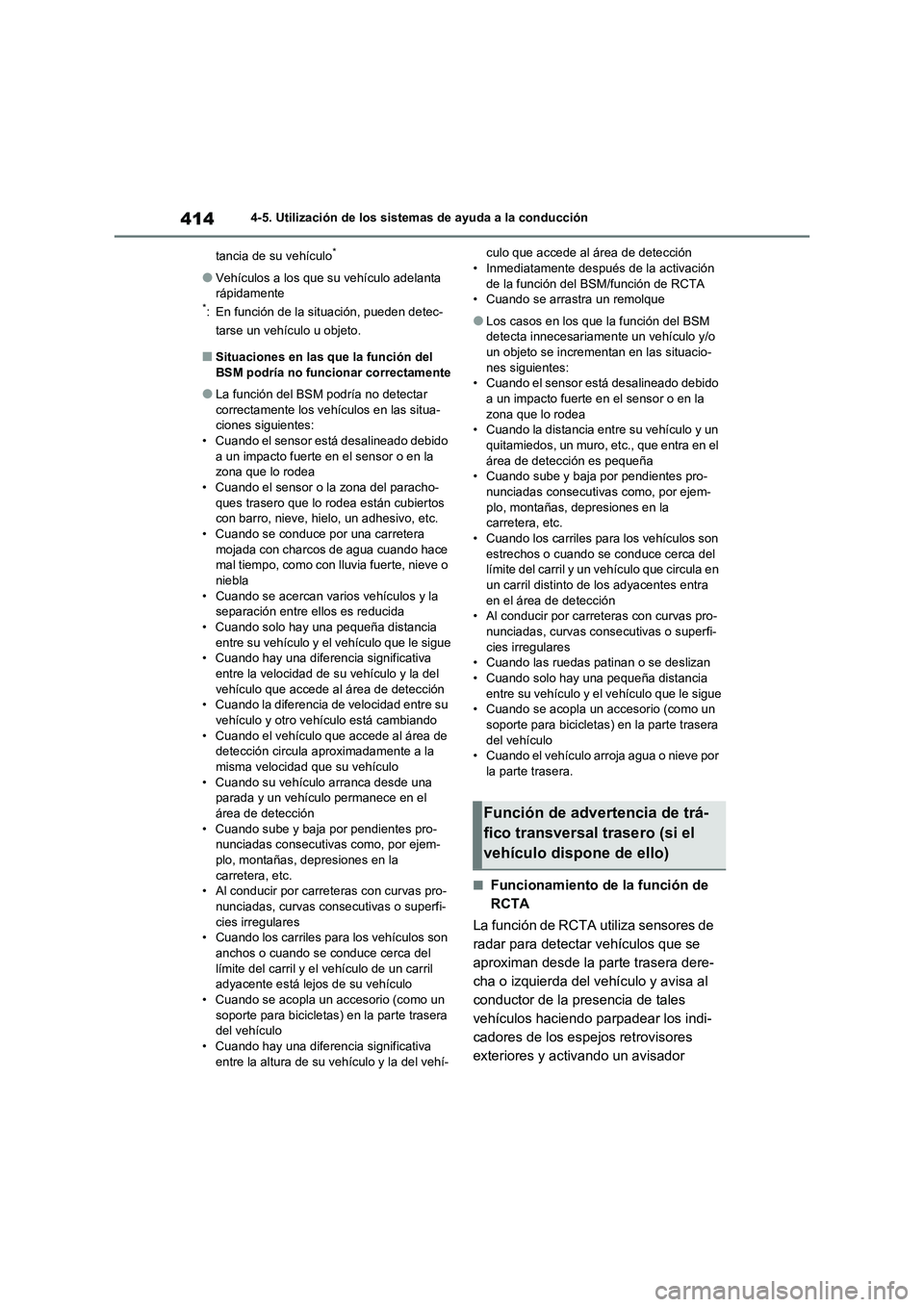

tancia de su vehículo
*
●Vehículos a los que su vehículo adelanta
rápidamente
*: En función de la situación, pueden detec-
tarse un vehículo u objeto.
■Situaciones en las que la función del
BSM podría no funcionar correctamente
●La función del BSM podría no detectar
correctamente los vehículos en las situa-
ciones siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando el sensor o la zona del paracho-
ques trasero que lo rodea están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla
• Cuando se acercan varios vehículos y la
separación entre ellos es reducida
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando hay una diferencia significativa
entre la velocidad de su vehículo y la del
vehículo que accede al área de detección
• Cuando la diferencia de velocidad entre su
vehículo y otro vehículo está cambiando
• Cuando el vehículo que accede al área de
detección circula aproximadamente a la
misma velocidad que su vehículo
• Cuando su vehículo arranca desde una
parada y un vehículo permanece en el
área de detección
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando los carriles para los vehículos son
anchos o cuando se conduce cerca del
límite del carril y el vehículo de un carril
adyacente está lejos de su vehículo
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-culo que accede al área de detección
• Inmediatamente después de la activación
de la función del BSM/función de RCTA
• Cuando se arrastra un remolque
●Los casos en los que la función del BSM
detecta innecesariamente un vehículo y/o
un objeto se incrementan en las situacio-
nes siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el
área de detección es pequeña
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Cuando los carriles para los vehículos son
estrechos o cuando se conduce cerca del
límite del carril y un vehículo que circula en
un carril distinto de los adyacentes entra
en el área de detección
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando las ruedas patinan o se deslizan
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando el vehículo arroja agua o nieve por
la parte trasera.
■Funcionamiento de la función de
RCTA
La función de RCTA utiliza sensores de
radar para detectar vehículos que se
aproximan desde la parte trasera dere-
cha o izquierda del vehículo y avisa al
conductor de la presencia de tales
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y activando un avisador
Función de advertencia de trá-
fico transversal trasero (si el
vehículo dispone de ello)

415
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

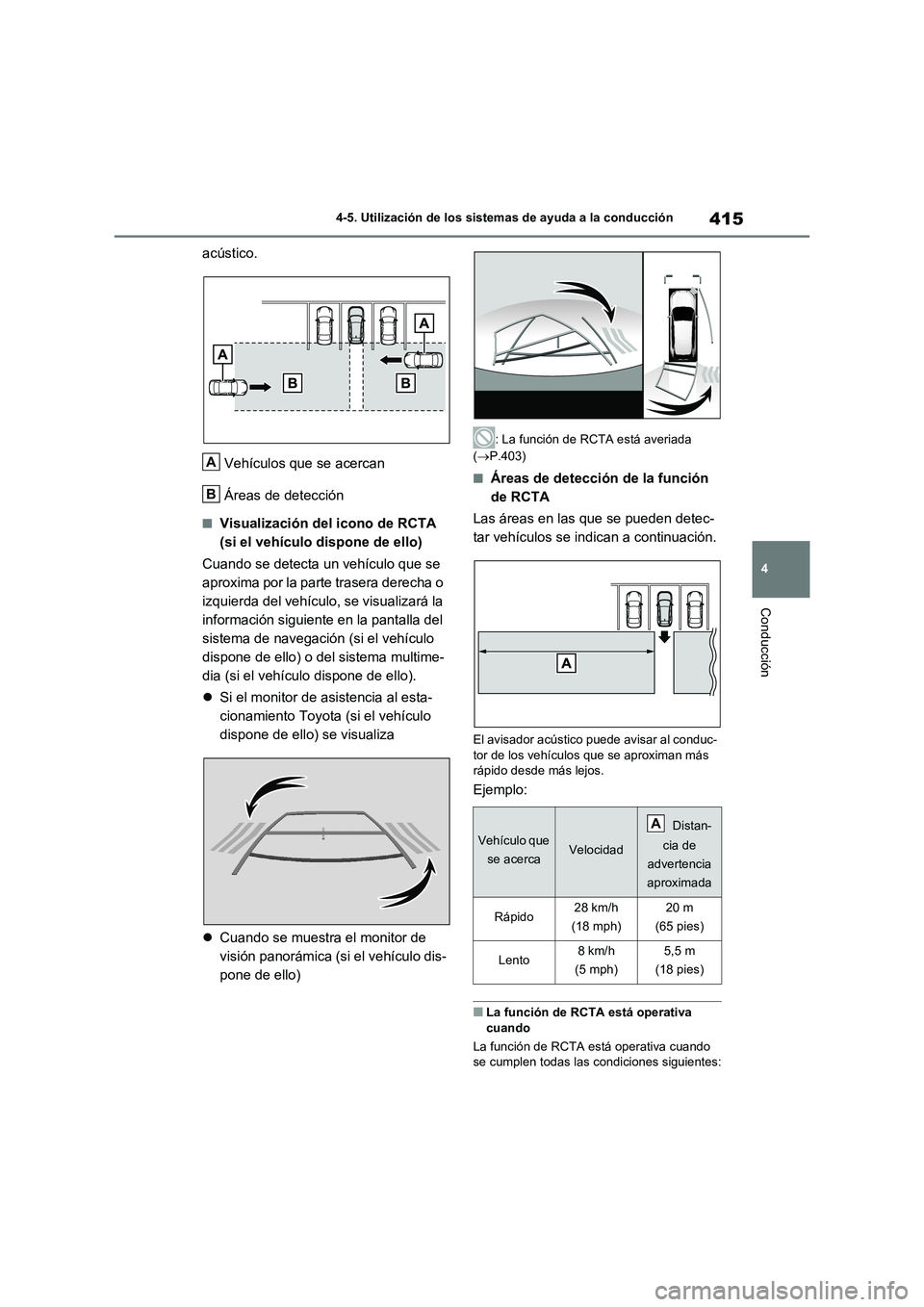

acústico.
Vehículos que se acercan
Áreas de detección
■Visualización del icono de RCTA
(si el vehículo dispone de ello)
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla del
sistema de navegación (si el vehículo
dispone de ello) o del sistema multime-
dia (si el vehículo dispone de ello).
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
: La función de RCTA está averiada
(P.403)
■Áreas de detección de la función
de RCTA
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El avisador acústico puede avisar al conduc-
tor de los vehículos que se aproximan más
rápido desde más lejos.
Ejemplo:
■La función de RCTA está operativa
cuando
La función de RCTA está operativa cuando
se cumplen todas las condiciones siguientes:
A
B
Vehículo que
se acercaVelocidad
Distan-
cia de
advertencia
aproximada
Rápido28 km/h
(18 mph)20 m
(65 pies)
Lento8km/h
(5 mph)5,5 m
(18 pies)
A

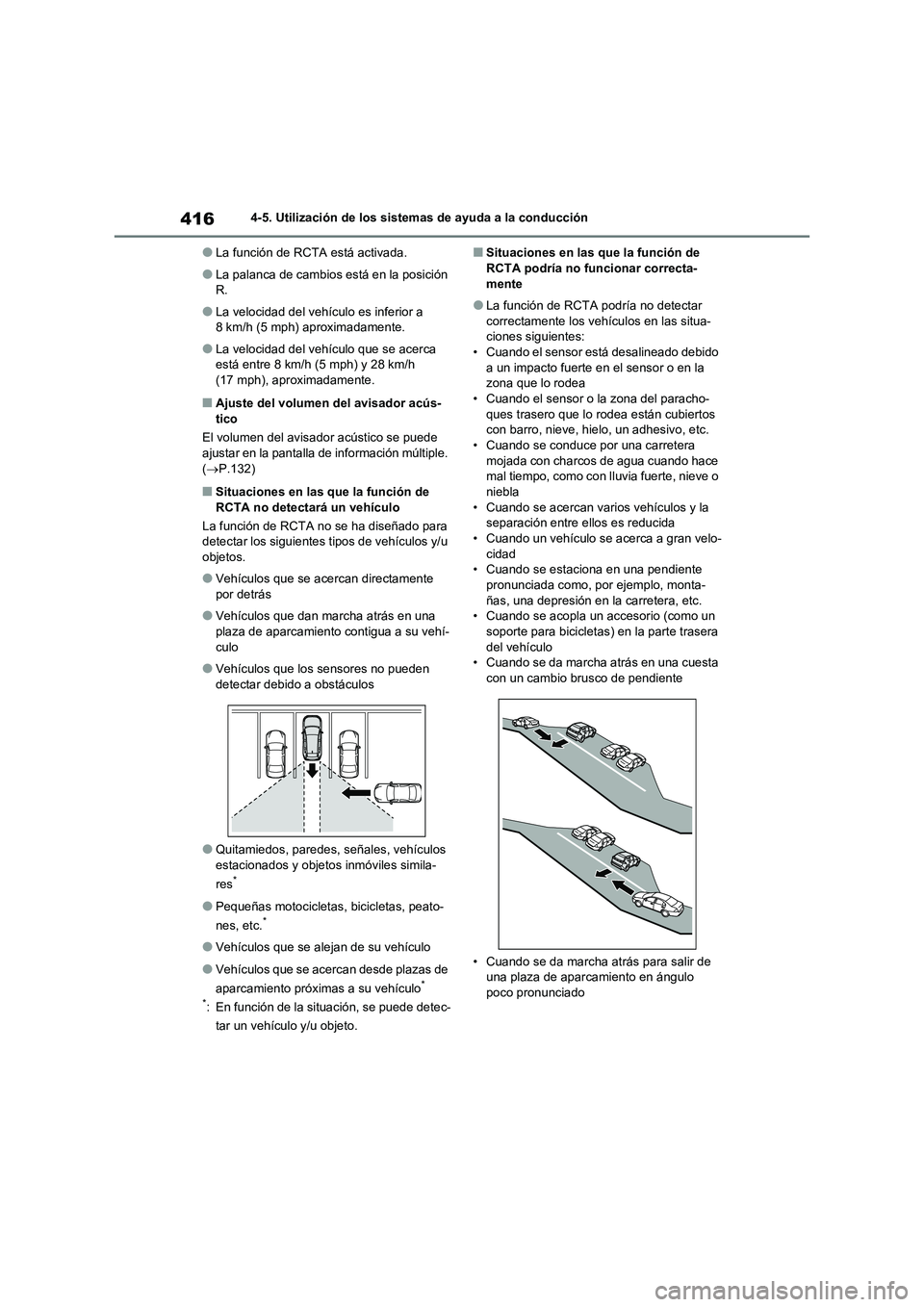

4164-5. Utilización de los sistemas de ayuda a la conducción
●La función de RCTA está activada.
●La palanca de cambios está en la posición
R.
●La velocidad del vehículo es inferior a
8 km/h (5 mph) aproximadamente.
●La velocidad del vehículo que se acerca
está entre 8 km/h (5 mph) y 28 km/h
(17 mph), aproximadamente.
■Ajuste del volumen del avisador acús-
tico
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(P.132)
■Situaciones en las que la función de
RCTA no detectará un vehículo
La función de RCTA no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos.
●Vehículos que se acercan directamente
por detrás
●Vehículos que dan marcha atrás en una
plaza de aparcamiento contigua a su vehí-
culo
●Vehículos que los sensores no pueden
detectar debido a obstáculos
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
*
: En función de la situación, se puede detec-
tar un vehículo y/u objeto.
■Situaciones en las que la función de
RCTA podría no funcionar correcta-
mente
●La función de RCTA podría no detectar
correctamente los vehículos en las situa-
ciones siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando el sensor o la zona del paracho-
ques trasero que lo rodea están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla
• Cuando se acercan varios vehículos y la
separación entre ellos es reducida
• Cuando un vehículo se acerca a gran velo-
cidad
• Cuando se estaciona en una pendiente
pronunciada como, por ejemplo, monta-
ñas, una depresión en la carretera, etc.
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando se da marcha atrás en una cuesta
con un cambio brusco de pendiente
• Cuando se da marcha atrás para salir de
una plaza de aparcamiento en ángulo
poco pronunciado
