2021 TOYOTA C-HR Bruksanvisningar (in Swedish)

5516-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Kontroll och byte av säkringar
Stäng av med startknappen.
Öppna locket till säkringsboxen.
Motorrum, typ A säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum: säkringsbox typ B (2ZR-FXE-motor)
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Motorrum: säkringsbox typ B (M20A-FXS-motor)
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Om en elektrisk komponent inte fungerar kan en säkring ha gått.
Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM10566SE.book Page 551 Wednesday, February 3, 2021 5:44 PM

5526-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Motorrum: säkringsbox typ C (2ZR-FXE-motor)
Ta bort täcklocket.
Se till att de tre hakarna är fästa
när du stänger locket.
Bagagerum (M20A-FXS-motor)
Ta bort golvpanelen ( sid. 477).
Tryck in haken och lyft upp locket.
Se till att haken är fäst när du
stänger locket.
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på haken
vid borttagning eller montering.
OM10566SE.book Page 552 Wednesday, February 3, 2021 5:44 PM

5536-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Ta bort säkringen med utdragningsverktyget.
Endast säkring av typ A kan tas bort med hjälp av utdragningsverktyget.
3
2ZR-FXE-motorM20A-FXS-motor
OM10566SE.book Page 553 Wednesday, February 3, 2021 5:44 PM

5546-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10566SE.book Page 554 Wednesday, February 3, 2021 5:44 PM

5556-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

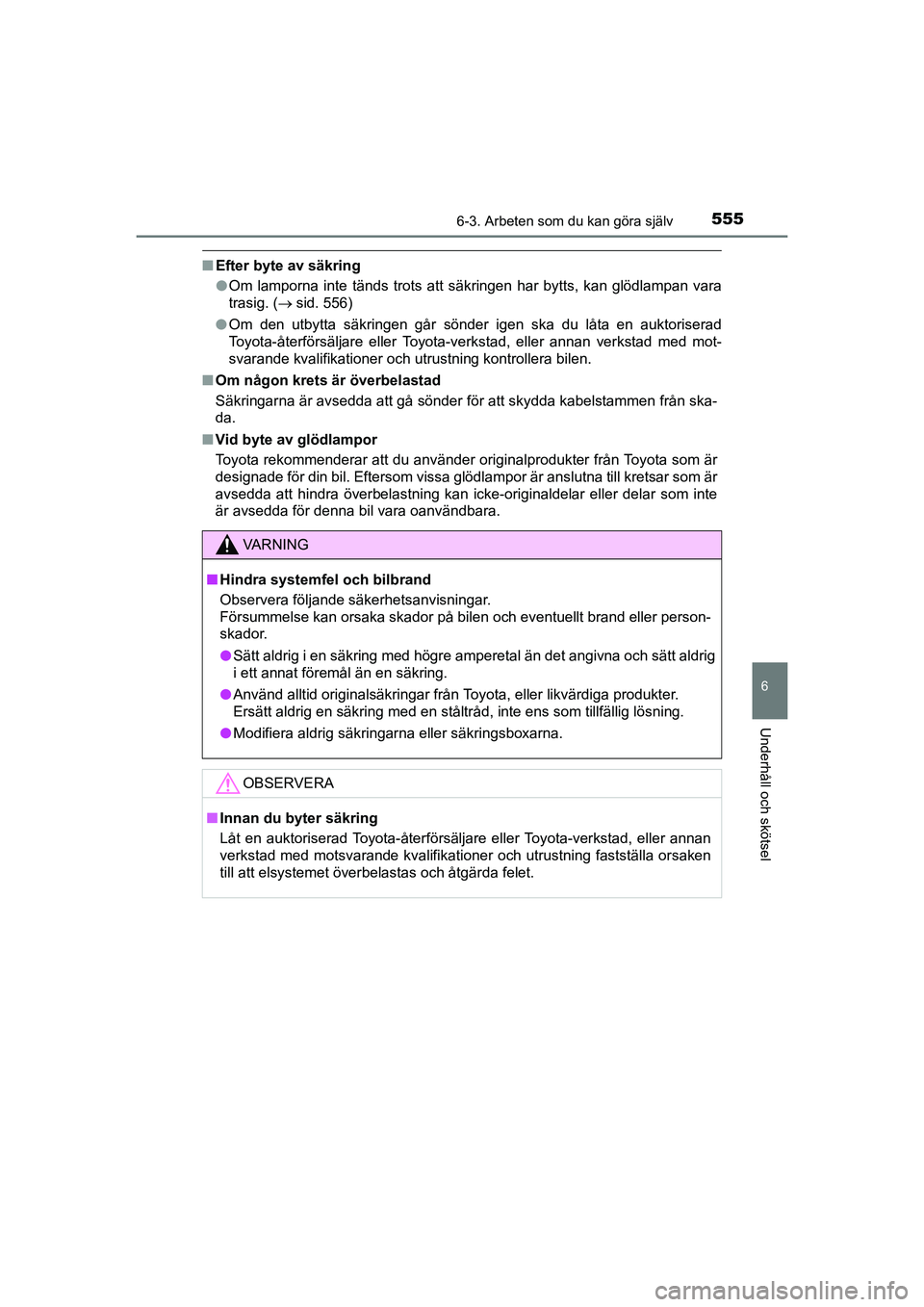

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 556)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från ska-
da.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10566SE.book Page 555 Wednesday, February 3, 2021 5:44 PM

5566-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 680)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid by-
te av glödlampa varierar beroen de på lampan. Eftersom det finns
risk för att komponenter kan skadas rekommenderar vi att byte
utförs av en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre blinkers (glödlampstyp)
Främre dimljus (om försedd med glödlampstyp)
Blinkers, sida
OM10566SE.book Page 556 Wednesday, February 3, 2021 5:44 PM

5576-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nBak
Bakre blinkers (glödlampstyp)
Bromsljus/bakljus (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus bak (glödlampa)
OM10566SE.book Page 557 Wednesday, February 3, 2021 5:44 PM

5586-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn
Främre dimljus (om försedd med glödlampstyp)
Ta bort de två skruvarna och
niten och ta delvis bort inner-
skärmen.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Vrid glödlampan moturs och
tag bort den.
Byte av glödlampor
1
2
3
OM10566SE.book Page 558 Wednesday, February 3, 2021 5:44 PM
