2021 TOYOTA AYGO Bruksanvisningar (in Swedish)

551-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO Europe OM9A012SE
*1: UN (ECE) R44 och UN (ECE) R129 är FN:s reglemente för bilbarn-
stolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU- området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera kategorin för bilbarnstolen.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• “universal”
• “semiuniversal”
• “begränsad”
• “fordonsspecifik”
OM9A012SE.book Page 55 Tuesday, February 2, 2021 1:47 PM

561-2. Barn och säkerhet
AYGO Europe OM9A012SEn
Lämplighet av respektive sittplats för bilbarnstolar
*1, 2, 5*4
*3
*3
Lämplig för ”universal” bilbarnstol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som anges i tabellen för rekommen-
derade bilbarnstolar och lämplighet. (

sid. 60)
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar fästpunkt med övre rem.
Använd aldrig en bakåtvänd bilbarnstol i framsätet om den
manuella i-/urkopplingskontak ten till framsätespassagerarens
krockkudde är aktiverad.
OM9A012SE.book Page 56 Tuesday, February 2, 2021 1:47 PM

571-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO Europe OM9A012SE
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett medfunktion för höjdinställning ska det höjas till det övers\
ta läget.
*2: Justera ryggstödets lutning till heltupprätt läge.
Vid montering av framåtvänd bil-
barnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstö-
det ska ryggstödets vinkel justeras
tills bilbarnstolen har god kontakt
med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är möjligt.Ställ annars in nackskyddet i det översta läget.
*4: Använd bara framåtvänd bilbarnstol på framsätet när den manuella i-/
urkopplingskontakten till krockkudden är ON.
*5: Inte lämplig för bilbarnstolar med stödben.
OM9A012SE.book Page 57 Tuesday, February 2, 2021 1:47 PM

581-2. Barn och säkerhet
AYGO Europe OM9A012SEn
Detaljerad information om m
ontering av bilbarnstolar
Stolens placering
Sittplatsens nummerManuell i-/urkoppling
av krockkudde
PÅAV
Sittplatsen lämplig för
universal med säker-
hetsbälte
(Ja/Nej) Ja
Endast fram-
åtvänd Ja Ja Ja
i-Size sittposition
(Ja/Nej) Nej Nej Ja Ja
Sittplats som är lämplig
för liggande montering
(L1/L2/Nej) Nej Nej Nej Nej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej) Nej NejR1
*1,
R2X
*2,
R2
*1,
R3
*3
R1*1,
R2X
*2,
R2
*1,
R3
*3
Lämplig för framåtvänd
montering
(F2X/F2/F3/Nej) Nej Nej
F2X, F2,
F3 F2X, F2,
F3
Lämplig för bälteskudde
(B2/B3/Nej) Nej Nej B2, B3 B2, B3
1
23
OM9A012SE.book Page 58 Tuesday, February 2, 2021 1:47 PM

591-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO Europe OM9A012SE
*1, *2, *3:
Innan du monterar en bilbarnstol på det här sätet ska du justera läget för
framsätespassagerarens stol till mellan 1:a spärrläget och [A]:e spärrläget
([B]:e spärrläget bakifrån).
Första spärrläget
[A]:e spärrläget
ISOFIX bilbarnstolar är uppdelade i olika "fästen".
Bilbarnstolen kan användas på sittplatserna för ”fäste” som nämns i
tabellen ovan. Se följande tabell beträffande typ av ”fäste”.
Om din bilbarnstol inte har någon typ av ”fäste” (eller om du inte hittar
information i tabellen nedan), se ”f ordonslistan” för din bilbarnstol för
uppgifter om lämplighet, eller kontakta leverantören av din bilbarnstol.
[A][B]
*1915
*2618
*3420
FästeBeskrivning
F3Framåtvända bilbarnstolar med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
1
2
OM9A012SE.book Page 59 Tuesday, February 2, 2021 1:47 PM

601-2. Barn och säkerhet
AYGO Europe OM9A012SEn
Rekommenderade bilbarnsto
lar och lämplighetstabell
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
När vissa typer av bilbarnstolar m onteras i baksätet kan säkerhetsbäl-
tena eventuellt inte användas på rä tt sätt på platserna bredvid bilbarn-
stolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.
Försummelse kan le da till svåra eller livshotande skador.
ViktklasserRekommenderade
bilbarnstolar
Stolens placering
Manuell i-/
urkopplingskon-
takt till framsäte-
spassagerarens krockkudde
PÅAV
0, 0+
Upp till 13 kg G0+, BABY SAFE
PLUS (Ja/Nej)
Nej Ja Ja Ja
I
9 till 18 kg DUO PLUS
(Ja/Nej) Ja
Endast med
bälte Ja
Endast med
bälte Ja Ja
II, III
15 till 36 kg KIDFIX XP SICT
(Ja/Nej) Ja
Endast
med
bälte Ja
Endast
med
bälte Ja Ja
1
23
OM9A012SE.book Page 60 Tuesday, February 2, 2021 1:47 PM

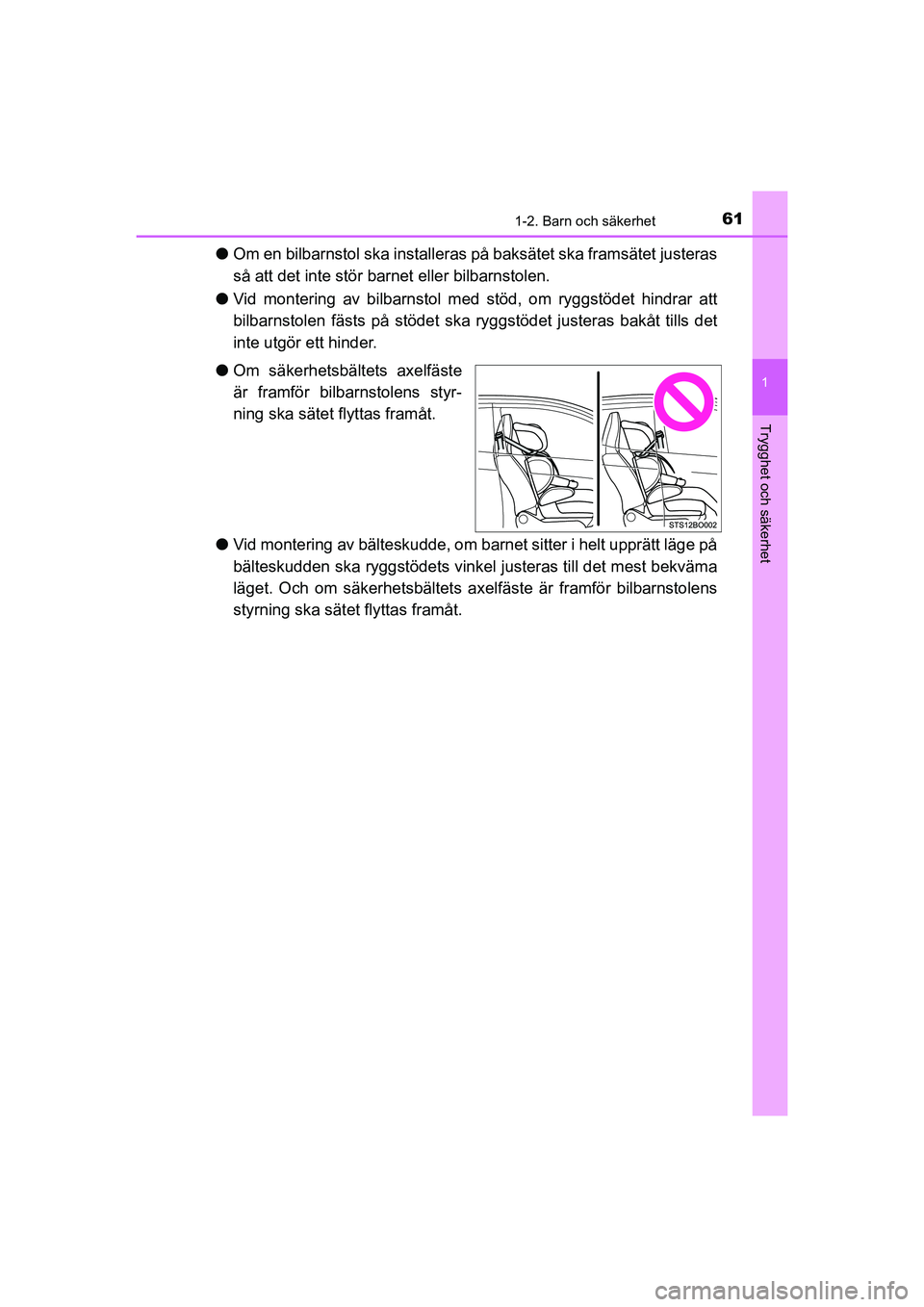

611-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO Europe OM9A012SE
lOm en bilbarnstol ska installeras på baksätet ska framsätet justeras
så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ry ggstödet justeras bakåt tills det
inte utgör ett hinder.
l Om säkerhetsbältets axelfäste
är framför bilbarnstolens styr-
ning ska sätet flyttas framåt.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge på
bälteskudden sk a ryggstödets vinkel juster as till det mest bekväma
läget. Och om säkerhetsbältets ax elfäste är framför bilbarnstolens
styrning ska sätet flyttas framåt.
OM9A012SE.book Page 61 Tuesday, February 2, 2021 1:47 PM

621-2. Barn och säkerhet
AYGO Europe OM9A012SE
Kontrollera hur bilbarnstolen ska monteras i anvisningarna som
medföljde bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbälte sid. 54
Montering med
nedre ISOFIX-fäste sid. 65
Fästpunkt med övre rem
sid. 67
OM9A012SE.book Page 62 Tuesday, February 2, 2021 1:47 PM
