Page 177 of 462

175
4
4-5. Toyota Safety Sense
Körning
AYGO Europe OM9A012SE
PCS (Aktivt krockskyddssystem)
uVarning, aktivt krockskydd
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och
indikatorn för PCS-aktivering
blinkar för att uppmana föraren
att göra en undanmanöver.
uBromsassistans i det aktiva krockskyddet
När systemet bedömer att det finns stor risk för en frontalkollision
genererar det större bromskraft i förhållande till hur bromspedalen
ansätts.
uBromsfunktionen i det aktiva krockskyddet
När systemet bedömer att det finns stor risk för en frontalkollision
sänds en varning till fö raren. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hög ansätts bromsarna automatiskt
för att bidra till att undvika kollis ionen eller minska hastigheten vid
kollisionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bi l. När systemet bedömer att san-
nolikheten av en frontalkrock med ett annat fordon är hög upp-
manas föraren av en varning att göra en undanmanöver. Det
potentiella bromstrycket ökas fö r att hjälpa föraren undvika kol-
lisionen. Om systemet bedömer att sannolikheten för en fron-
talkrock med ett annat fordon är extremt hög ansätts bromsarna
automatiskt för att bidra till att kollisionen undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 178)
OM9A012SE.book Page 175 Tuesda y, February 2, 2021 1:47 PM
Page 178 of 462

1764-5. Toyota Safety Sense
AYGO Europe OM9A012SE

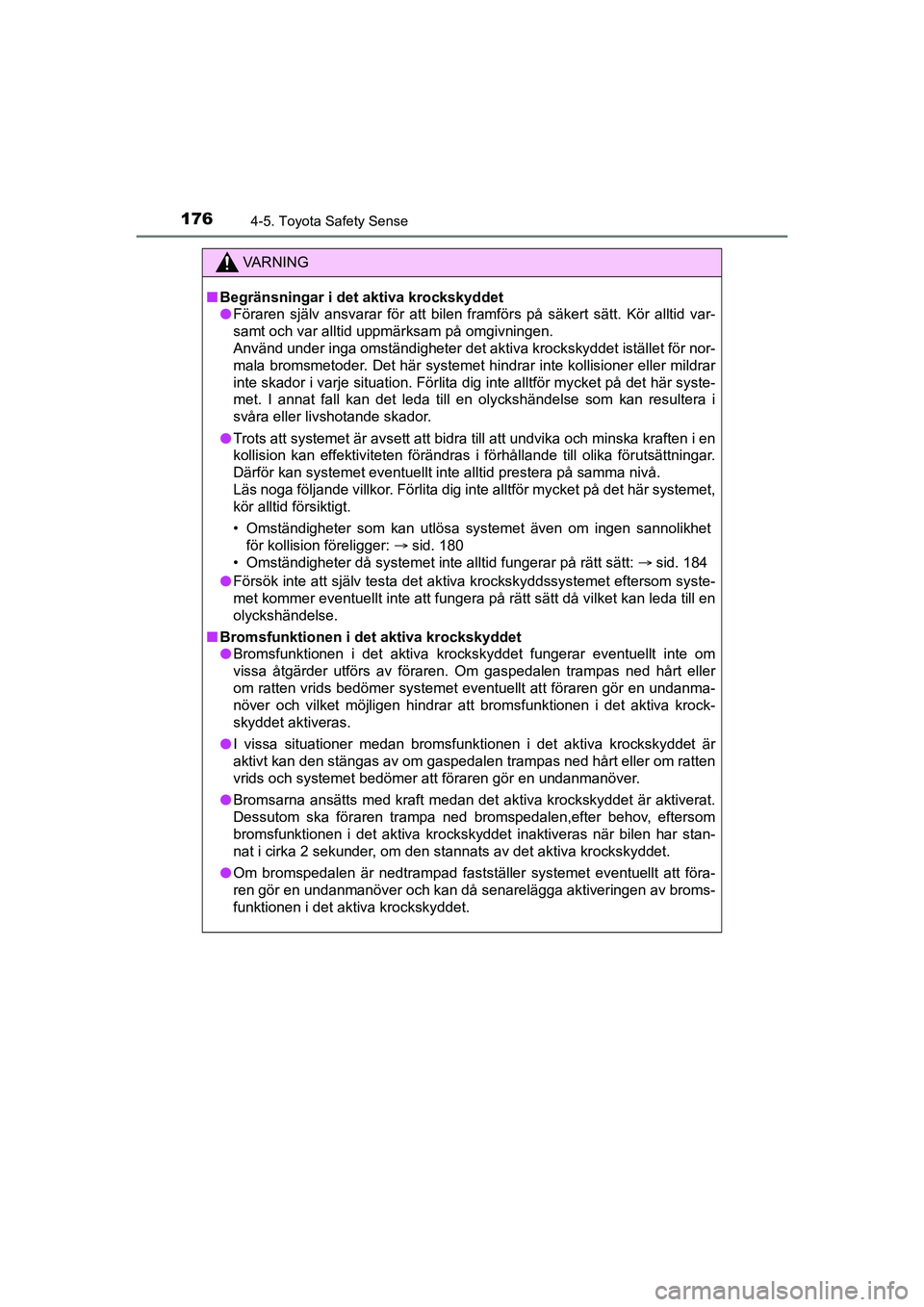

VA R N I N G
nBegränsningar i det aktiva krockskyddet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika och minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet,
kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: sid. 180
• Omständigheter då systemet inte alltid fungerar på rätt sä\
tt: sid. 184
l Försök inte att själv testa det aktiva krockskyddssystemet eftersom syste-
met kommer eventuellt inte att fungera på rätt sätt då vilket kan leda till en
olyckshändelse.
n Bromsfunktionen i det aktiva krockskyddet
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Bromsarna ansätts med kraft medan det aktiva krockskyddet är aktiverat.
Dessutom ska föraren trampa ned bromspedalen,efter behov, eftersom
bromsfunktionen i det aktiva krockskyddet inaktiveras när bilen har stan-
nat i cirka 2 sekunder, om den stannats av det aktiva krockskyddet.
l Om bromspedalen är nedtrampad fastställer systemet eventuellt att föra-
ren gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
OM9A012SE.book Page 176 Tuesda y, February 2, 2021 1:47 PM
Page 179 of 462

1774-5. Toyota Safety Sense
4
Körning
AYGO Europe OM9A012SE
VA R N I N G

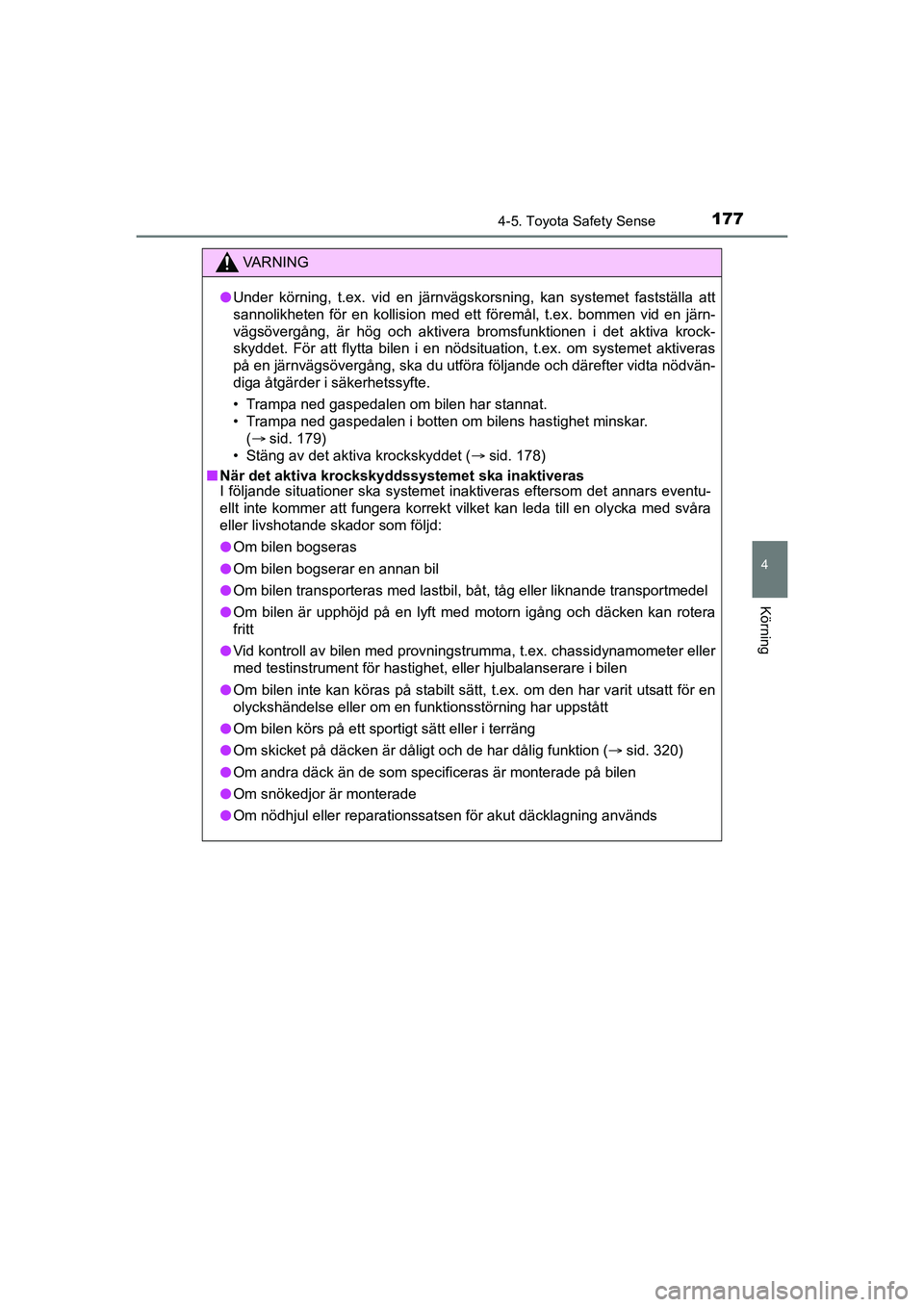

lUnder körning, t.ex. vid en järnvägskorsning, kan systemet fastställa att
sannolikheten för en kollision med ett föremål, t.ex. bommen vid en järn-
vägsövergång, är hög och aktivera bromsfunktionen i det a\
ktiva krock-
skyddet. För att flytta bilen i en nödsituation, t.ex. om systemet aktiveras
på en järnvägsövergång, ska du utföra följande och därefter vidta nödvän-
diga åtgärder i säkerhetssyfte.
• Trampa ned gaspedalen om bilen har stannat.
• Trampa ned gaspedalen i botten om bilens hastighet minskar.
( sid. 179)
• Stäng av det aktiva krockskyddet ( sid. 178)
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera
fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om skicket på däcken är dåligt och de har dålig funktion \
( sid. 320)
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
OM9A012SE.book Page 177 Tuesda y, February 2, 2021 1:47 PM
Page 180 of 462

1784-5. Toyota Safety Sense
AYGO Europe OM9A012SEn
Aktivera/inaktivera det aktiva krockskyddet
Tryck på PCS-knappen i minst
3 sekunder.
Varningslampan PCS tänds och
ett meddelande visas på infor-
mationsdisplayen när systemet
är inaktiverat.
Tryck på PCS-knappen igen för
att aktivera systemet.
Det aktiva krockskyddet aktive-
ras varje gång motorn startas.
n
Ändra avståndsinställningen för varningen i det aktiva krockskyddet
Tryck på PCS-knappen så att indikatorn för PCS-aktivering tänds och
den aktuella avståndsinställningen för varningen visas på färdmoni-
torn. För varje tryckning på PCS-knappen som bilden visar ändras
avståndsinställningen enligt följande:
Om avståndsinställningen för funk tionen har ändrats bibehålls den
inställningen nästa gång bilen startas.
Långt
Varningen börjar avges tidigare
än med standardinställningen.
Medel
Detta är standardinställningen.
Kort
Varningen börjar avges senare
än med standardinställningen.
Ändra inställningar för det aktiva krockskyddet
1
2
3
OM9A012SE.book Page 178 Tuesda y, February 2, 2021 1:47 PM
Page 181 of 462

1794-5. Toyota Safety Sense
4
Körning
AYGO Europe OM9A012SE

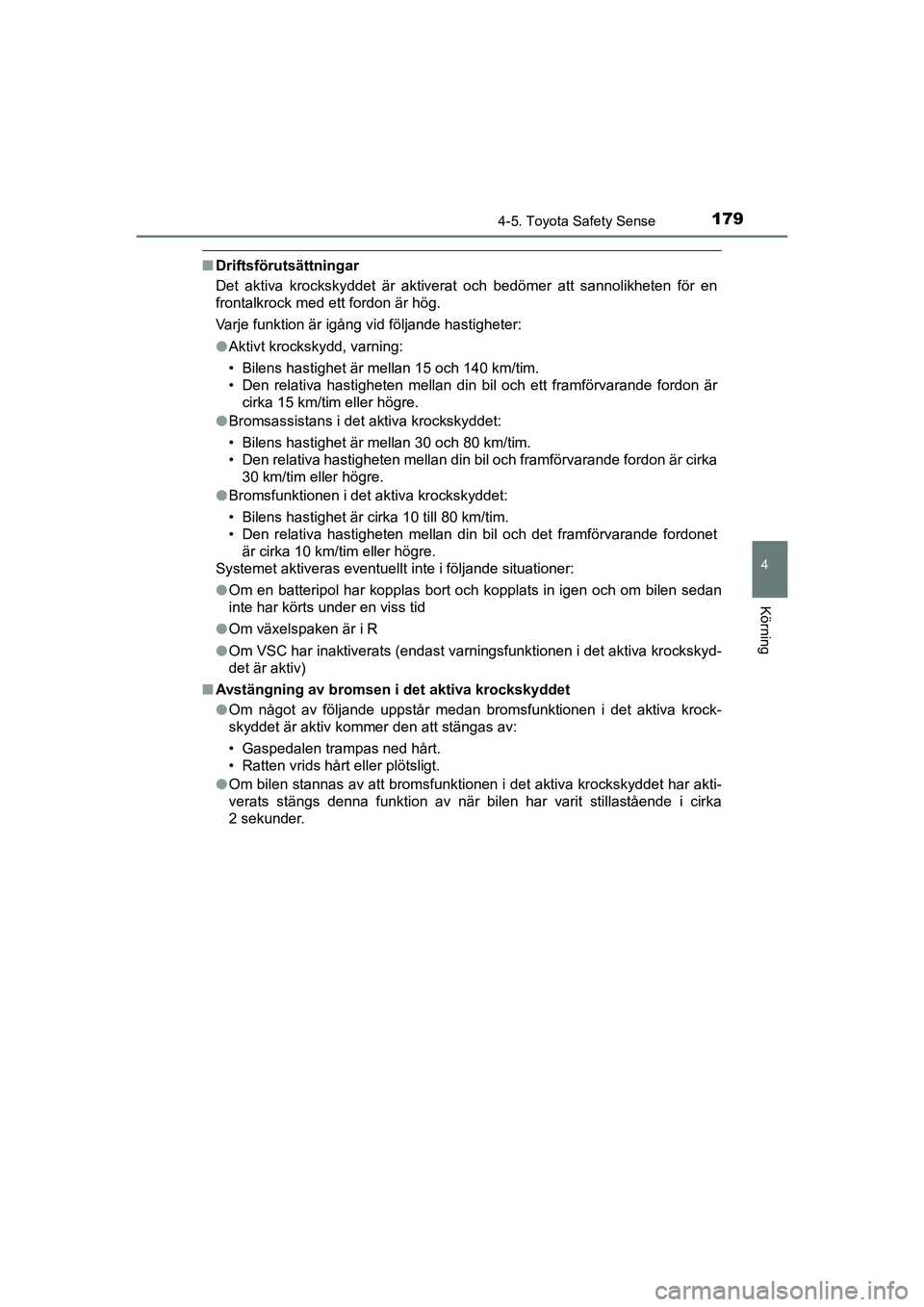

nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och bedömer att sannolikheten för en
frontalkrock med ett fordon är hög.
Varje funktion är igång vid följande hastigheter:
lAktivt krockskydd, varning:
• Bilens hastighet är mellan 15 och 140 km/tim.
• Den relativa hastigheten mellan din bil och ett framförvarande fordon är
cirka 15 km/tim eller högre.
l Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är mellan 30 och 80 km/tim.
• Den relativa hastigheten mellan din bil och framförvarande fordon är cirka
30 km/tim eller högre.
l Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är cirka 10 till 80 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
l Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
l Om växelspaken är i R
l Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
n Avstängning av bromsen i det aktiva krockskyddet
lOm något av följande uppstår medan bromsfunktionen i det aktiva krock-
skyddet är aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har akti-
verats stängs denna funktion av när bilen har varit stillastående i cirka
2 sekunder.
OM9A012SE.book Page 179 Tuesda y, February 2, 2021 1:47 PM
Page 182 of 462
1804-5. Toyota Safety Sense
AYGO Europe OM9A012SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande for- don medan bilen svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
OM9A012SE.book Page 180 Tuesda y, February 2, 2021 1:47 PM
Page 183 of 462
1814-5. Toyota Safety Sense
4
Körning

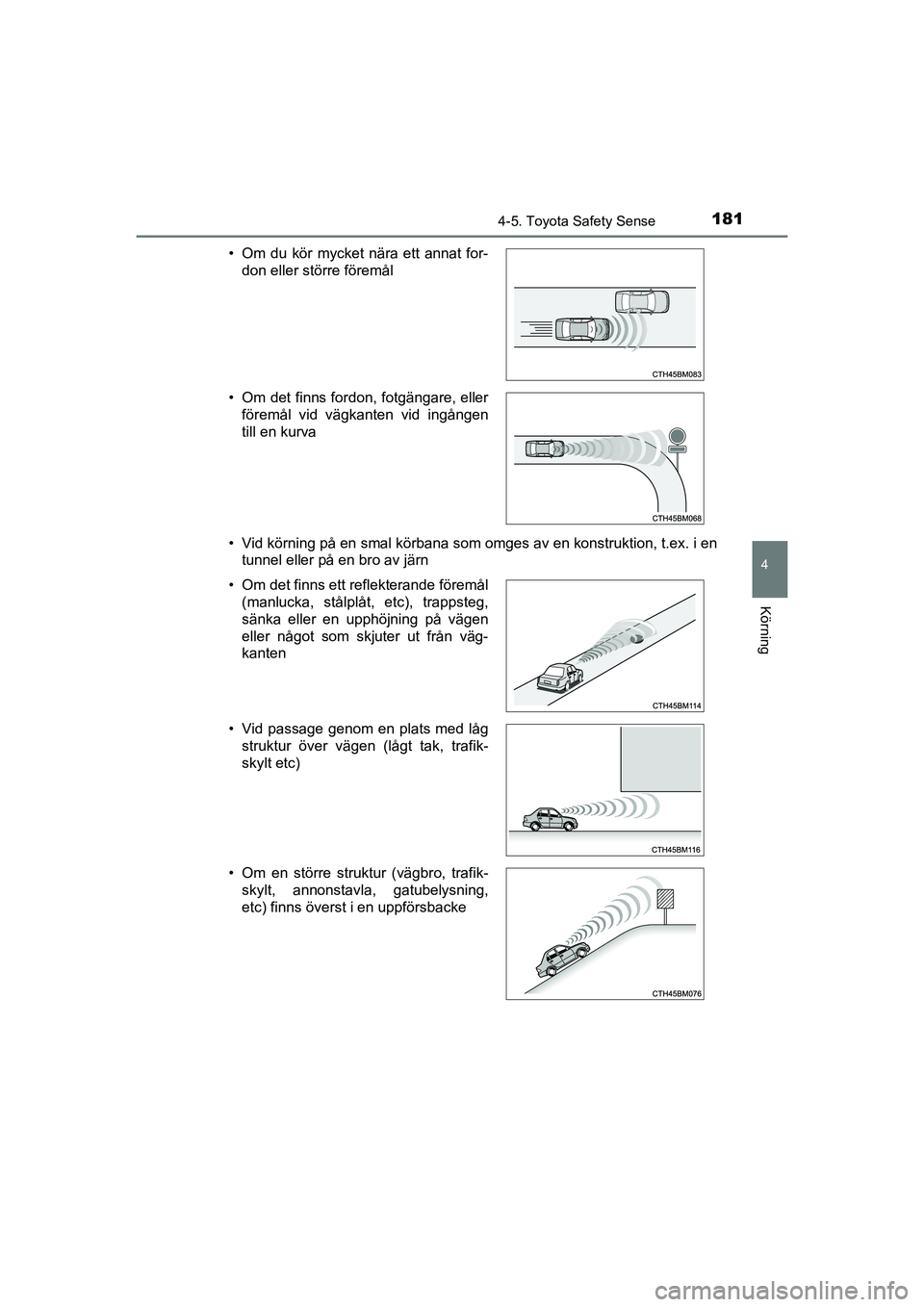

AYGO Europe OM9A012SE• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Om du kör mycket nära ett annat for-
don eller större föremål
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
• Om det finns ett reflekterande föremål (manlucka, stålplåt, etc), trappsteg,
sänka eller en upphöjning på vägen
eller något som skjuter ut från väg-
kanten
• Vid passage genom en plats med låg struktur över vägen (lågt tak, trafik-
skylt etc)
• Om en större struktur (vägbro, trafik- skylt, annonstavla, gatubelysning,
etc) finns överst i en uppförsbacke
OM9A012SE.book Page 181 Tuesda y, February 2, 2021 1:47 PM
Page 184 of 462
1824-5. Toyota Safety Sense

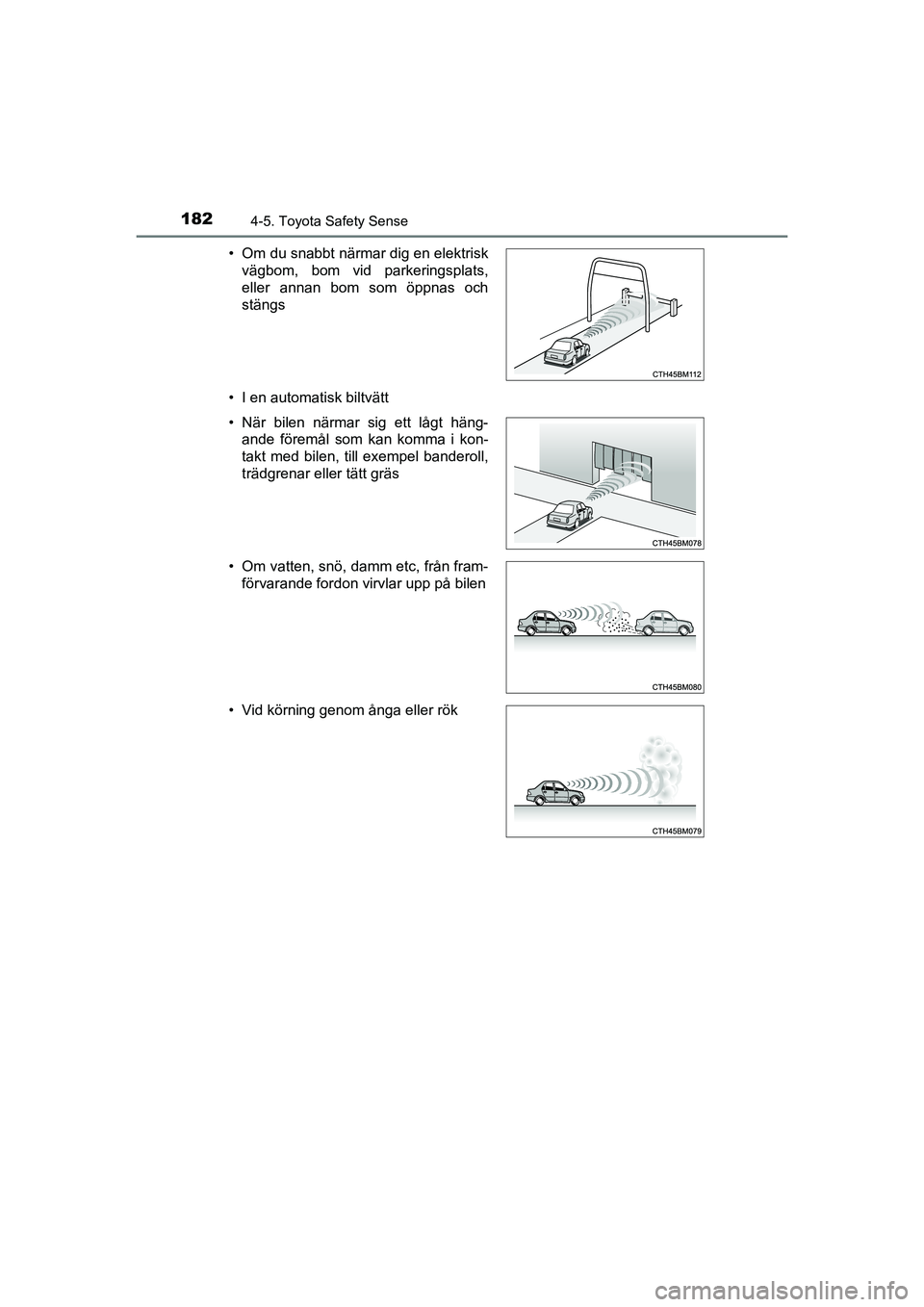

AYGO Europe OM9A012SE• I en automatisk biltvätt • Om du snabbt närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
• När bilen närmar sig ett lågt häng- ande föremål som kan komma i kon-
takt med bilen, till exempel banderoll,
trädgrenar eller tätt gräs
• Om vatten, snö, damm etc, från fram- förvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
OM9A012SE.book Page 182 Tuesda y, February 2, 2021 1:47 PM
