Page 337 of 462
3357-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE

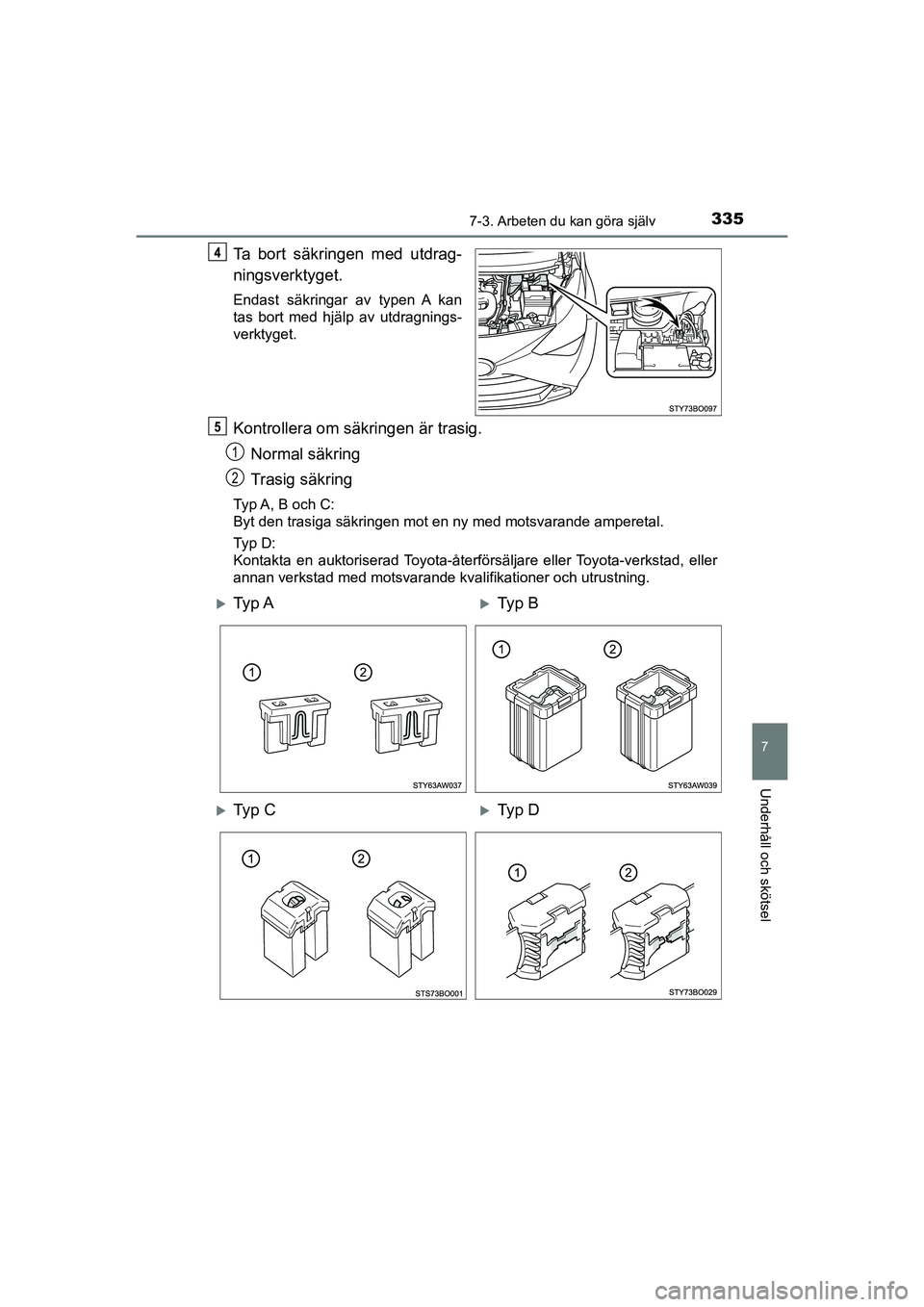

Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A, B och C:
Byt den trasiga säkringen mot en ny med motsvarande amperetal.
Ty p D :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
Ty p ATy p B
Ty p CTy p D
OM9A012SE.book Page 335 Tuesda y, February 2, 2021 1:47 PM
Page 338 of 462
3367-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn
Motorrum
Säkringarnas placering och amperetal
SäkringAmpereKrets
1H-LP RH-LO10Höger strålkastare (halvljus)
2H-LP LH-LO10Vänster strålkastare (halvljus), manuell
strålkastarinställning
3H-LP RH-HI7,5Höger strålkastare (helljus)
4H-LP LH-HI7,5Vänster strålkastare (helljus), instrument
och mätare
5A/C COMP7,5Luftkonditioneringssystem
6IG2 NO. 37,5Motorns styrsystem, bromsljus, högt
monterat bromsljus
7DOME5Kupébelysning, bagagerumsbelysning
8HAZ10Körriktningsvisare, varningsblinkers,
instrument och mätare
9HORN10Signalhorn
10D/C CUT30ECU-B NO. 1, ECU-B NO. 2, ECU-B NO. 3
OM9A012SE.book Page 336 Tuesda
y, February 2, 2021 1:47 PM
Page 339 of 462
3377-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
11ECU-B NO. 4*17,5Manuell växellåda MultiMode
12AM2 NO. 27,5Motorns styrsystem
13AM2 NO. 37,5Elektroniskt lås- och startsystem
14ICS*27,5Laddningssystem
15ST30Startsystem
16STRG LOCK7,5Rattlåssystem
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
18WIPER-S*27,5Motorns styrsystem
19STA7,5
Motorns styrsystem, startsystem, manu-
ell växellåda MultiMode, Stop & Start-
system
20ECU-B NO. 315Audiosystem, elektroniskt lås- & startsys-
tem
21ECU-B NO. 17,5Instrument och mätare
22ECU-B NO. 27,5Antisladdsystem (VSC)
23J/B60Säkringsbox för instrument
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO. 1, ABS NO. 2, RDI NO. 1,
FOG FR, DRL
25AMT*150Manuell växellåda MultiMode
BBC*240Stop & Start-system
SäkringAmpereKrets
OM9A012SE.book Page 337 Tuesday, February 2, 2021 1:47 PM
Page 340 of 462
3387-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
*1: Modeller med manuell växellåda MultiMode
*2: Modeller med Stop & Start-system
*3: Ersätt säkringen med en som har samma amperetal som den ursprungliga
26EPS50Elektriskt servostyrningssystem
27RDI NO. 130*3
Elektrisk kylfläkt40*3
28ABS NO. 150ABS - låsningsfria bromsar, antisladdsys-
tem
29SPARE10Reservsäkring
30SPARE20Reservsäkring
31SPARE30Reservsäkring
32DEF20Eluppvärmd bakruta, eluppvärmda ytter-
backspeglar
33ABS NO. 230ABS - låsningsfria bromsar, antisladdsys-
tem
34FOG FR7,5Främre dimljus, instrument och mätare
35DRL7,5Varselljus
36S/HTR F/R15Stolvärme (höger sida)
37CANVAS TOP20Tygsoltak
38S/HTR F/L15Stolvärme (vänster sida)
SäkringAmpereKrets
OM9A012SE.book Page 338 Tuesday, February 2, 2021 1:47 PM
Page 341 of 462
3397-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn
Instrumentpanel vid förarplatsen
SäkringAmpereKrets
1IG1 NO. 25
Backljus, flerpunktsinsprutning/sekventi-
ell flerpunktsinsprutning, ljudanläggning,
antisladdsystem
2WASHER15Spolarvätska till vindruta och bakruta
3ECU-IG NO. 15
Huvud-ECU, instrument och mätare, luft-
konditioneringssystem, eluppvärmd bak-
ruta, eluppvärmda ytterbackspeglar,
stolvärmare, soltak i tyg, ljudanläggning,
PCS-system
4ECU-IG NO. 25Elektrisk servostyrning, Stop & Start-sys-
tem
5WIPER RR15Bakrutetorkare
6IG1 NO. 15Elektrisk kylfläkt, ABS-bromsar, antis-
laddsystem
7WIPER25Vindrutetorkare
8MIR HTR10Eluppvärmda ytterbackspeglar
9P/OUTLET15Eluttag
10ECU-ACC7,5Ytterbackspeglar, ljudanläggning, Stop &
Start-system, instrument och mätare
OM9A012SE.book Page 339 Tuesda
y, February 2, 2021 1:47 PM
Page 342 of 462

3407-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
11IG2 NO. 25Rattlås, motorns styrsystem, manuell
växellåda MultiMode
12A/BAG7,5Krockkuddar
13METER5Instrument och mätare, Stop & Start-sys-
tem
14IG2 NO. 115Motorns styrsystem, bromsljus
15EFI NO. 17,5Motorns styrsystem, Stop & Start-system
16OBD7,5Självdiagnossystem
17STOP10
Bromsljus, högt monterat bromsljus,
motorns styrsystem, ABS-bromsar, antis-
laddsystem, manuell växellåda Multi-
Mode, elektroniskt lås- och startsystem
18TA I L10
Positionsljus, nummerskyltsbelysning,
bakre dimljus, främre dimljus, bakljus,
instrumentbelysning, motorns styrsys-
tem, instrument och mätare, ljudanlägg-
ning
19HTR40Luftkonditioneringssystem
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO. 2, EFI-MAIN, D/L
22EFI NO. 27,5Motorns styrsystem
23EFI-MAIN20EFI NO. 1. Motorns styrsystem, bränsle-
pump
24D/L25Huvud-ECU, dörrlåssystem
25P/W30Elfönsterhissar
SäkringAmpereKrets
OM9A012SE.book Page 340 Tuesday, February 2, 2021 1:47 PM
Page 343 of 462

3417-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE

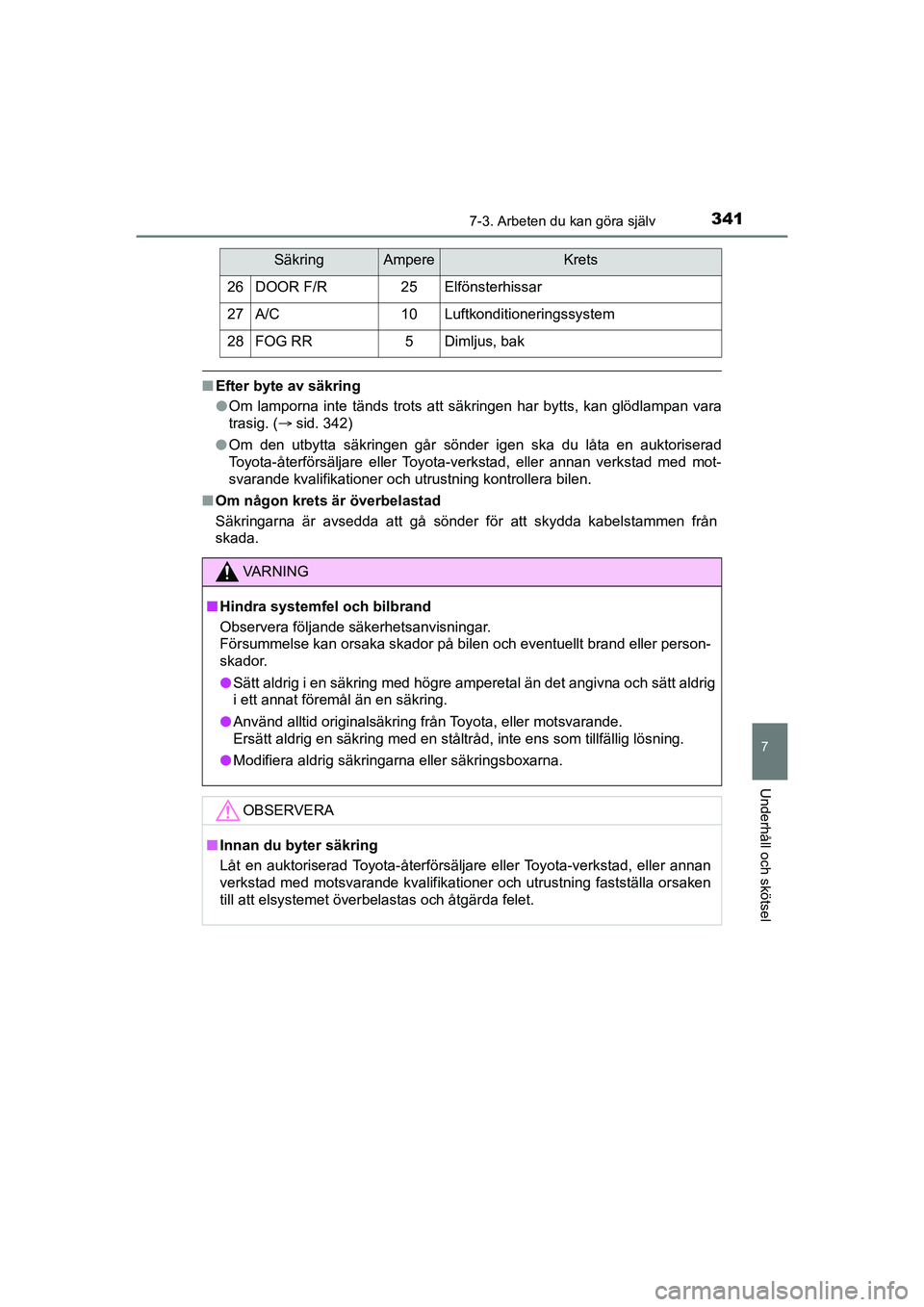

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 342)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
26DOOR F/R25Elfönsterhissar
27A/C10Luftkonditioneringssystem
28FOG RR5Dimljus, bak
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
SäkringAmpereKrets
OM9A012SE.book Page 341 Tuesda y, February 2, 2021 1:47 PM
Page 344 of 462
3427-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE

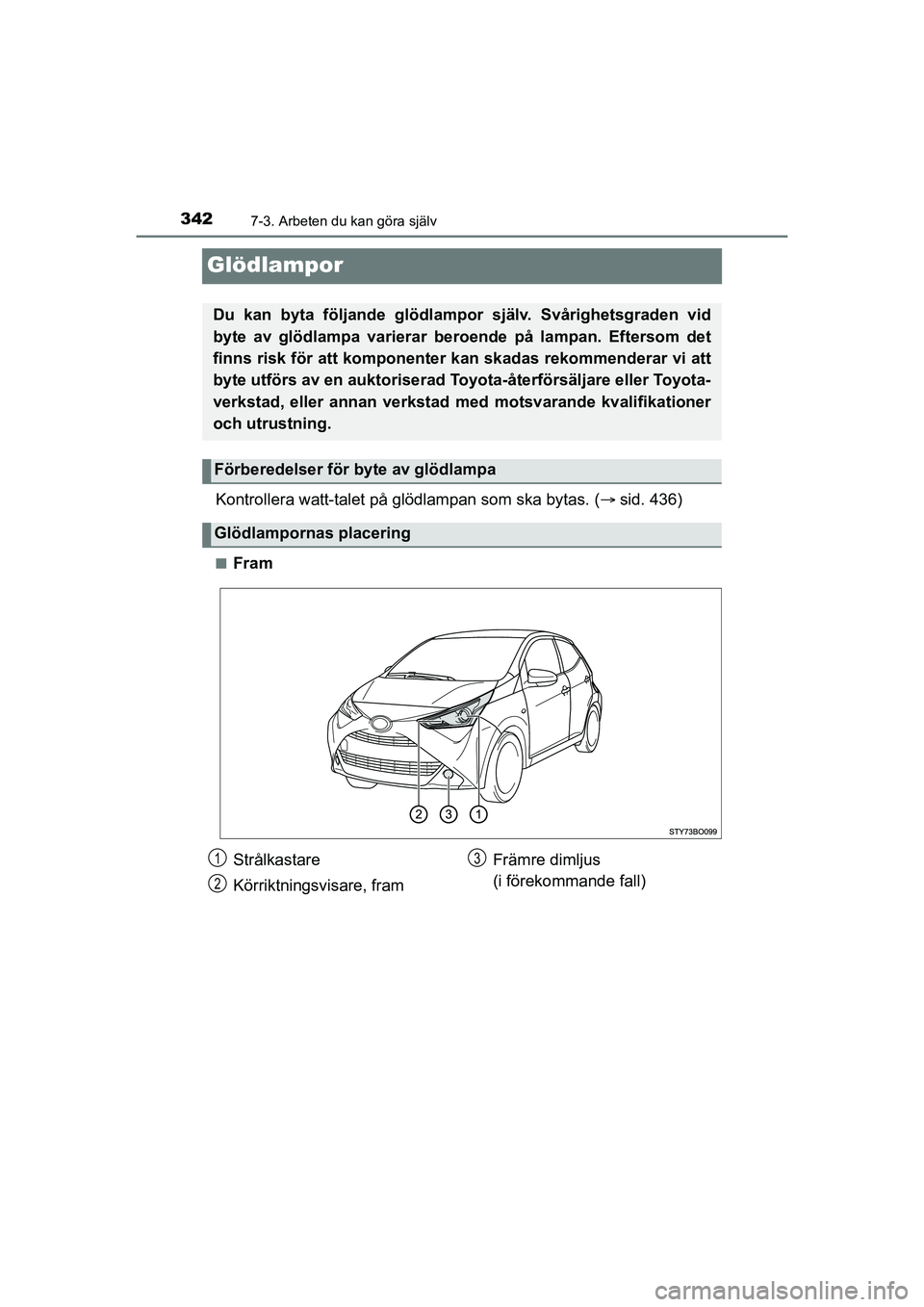

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 436)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, fram Främre dimljus
(i förekommande fall)1
2
3
