Page 345 of 462
3437-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn
Bak
Bromsljus
Dimljus, bak
Körriktningsvisare bak
Nummerskyltsbelysning
Backljus
Högt monterat bromsljus1
2
3
4
5
6
OM9A012SE.book Page 343 Tuesda
y, February 2, 2021 1:47 PM
Page 346 of 462
3447-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn

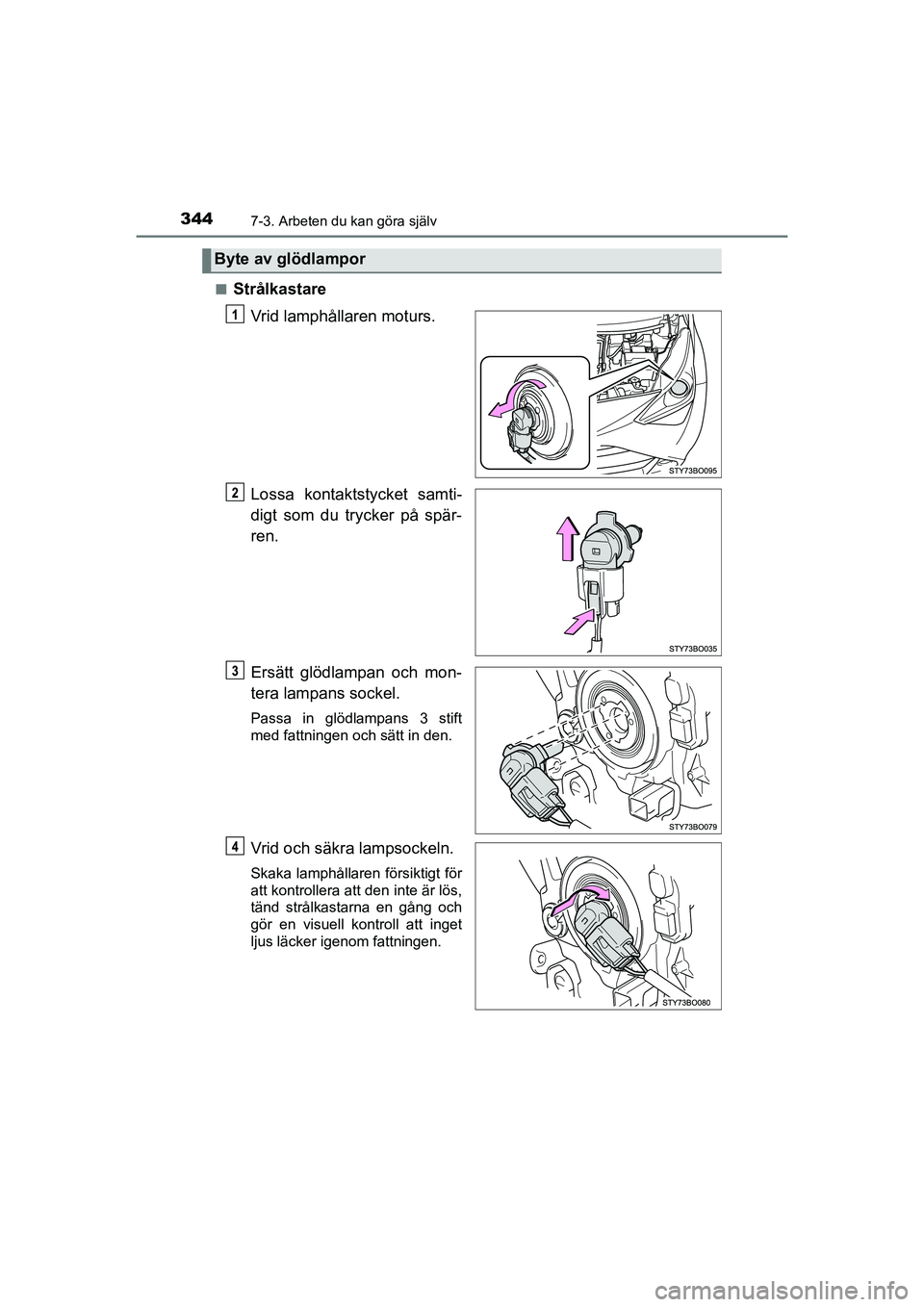

Strålkastare
Vrid lamphållaren moturs.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Byte av glödlampor
OM9A012SE.book Page 344 Tuesda y, February 2, 2021 1:47 PM
Page 347 of 462
3457-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn

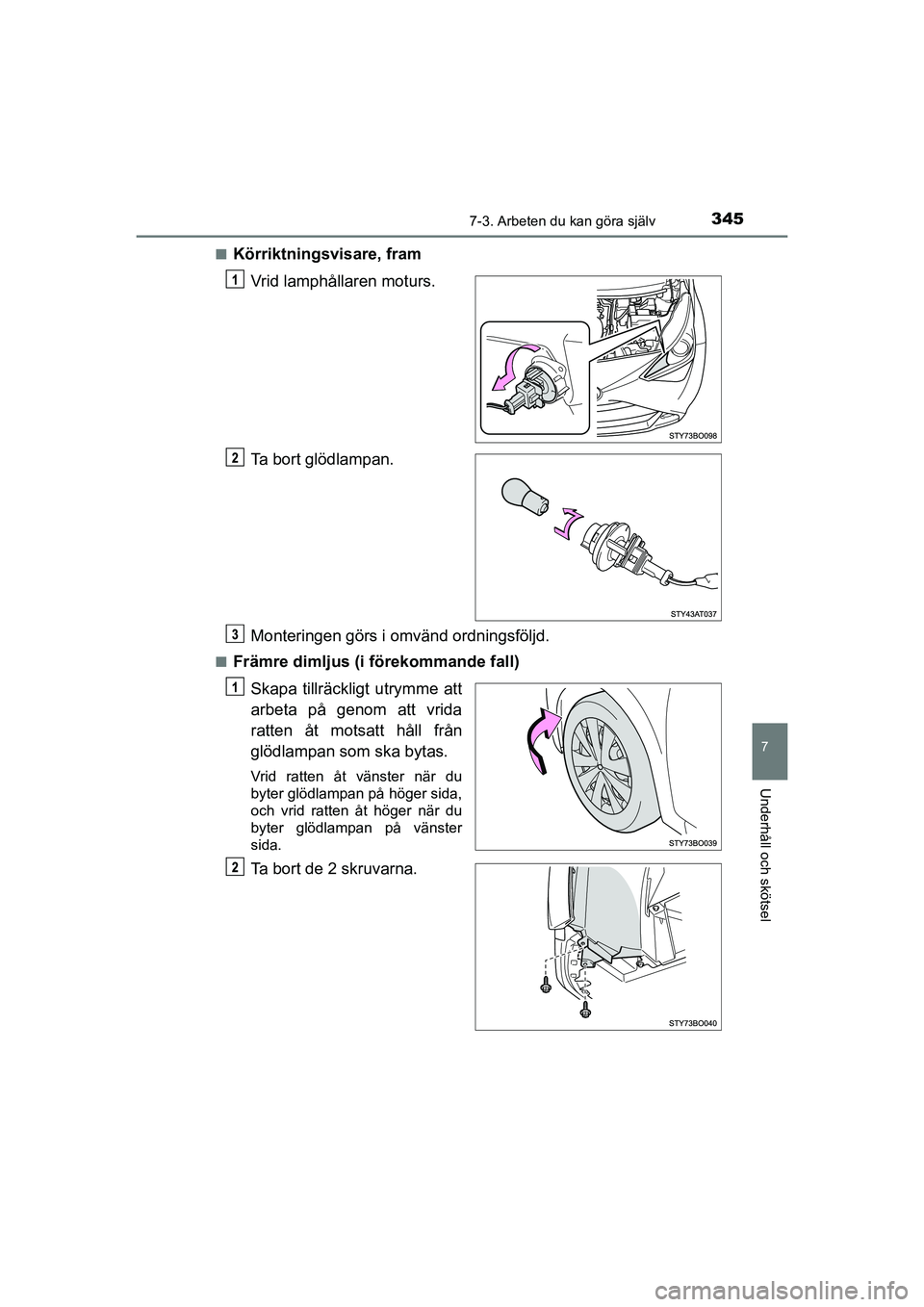

Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
nFrämre dimljus (i förekommande fall)
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Vrid ratten åt vänster när du
byter glödlampan på höger sida,
och vrid ratten åt höger när du
byter glödlampan på vänster
sida.
Ta bort de 2 skruvarna.
OM9A012SE.book Page 345 Tuesda y, February 2, 2021 1:47 PM
Page 348 of 462
3467-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE

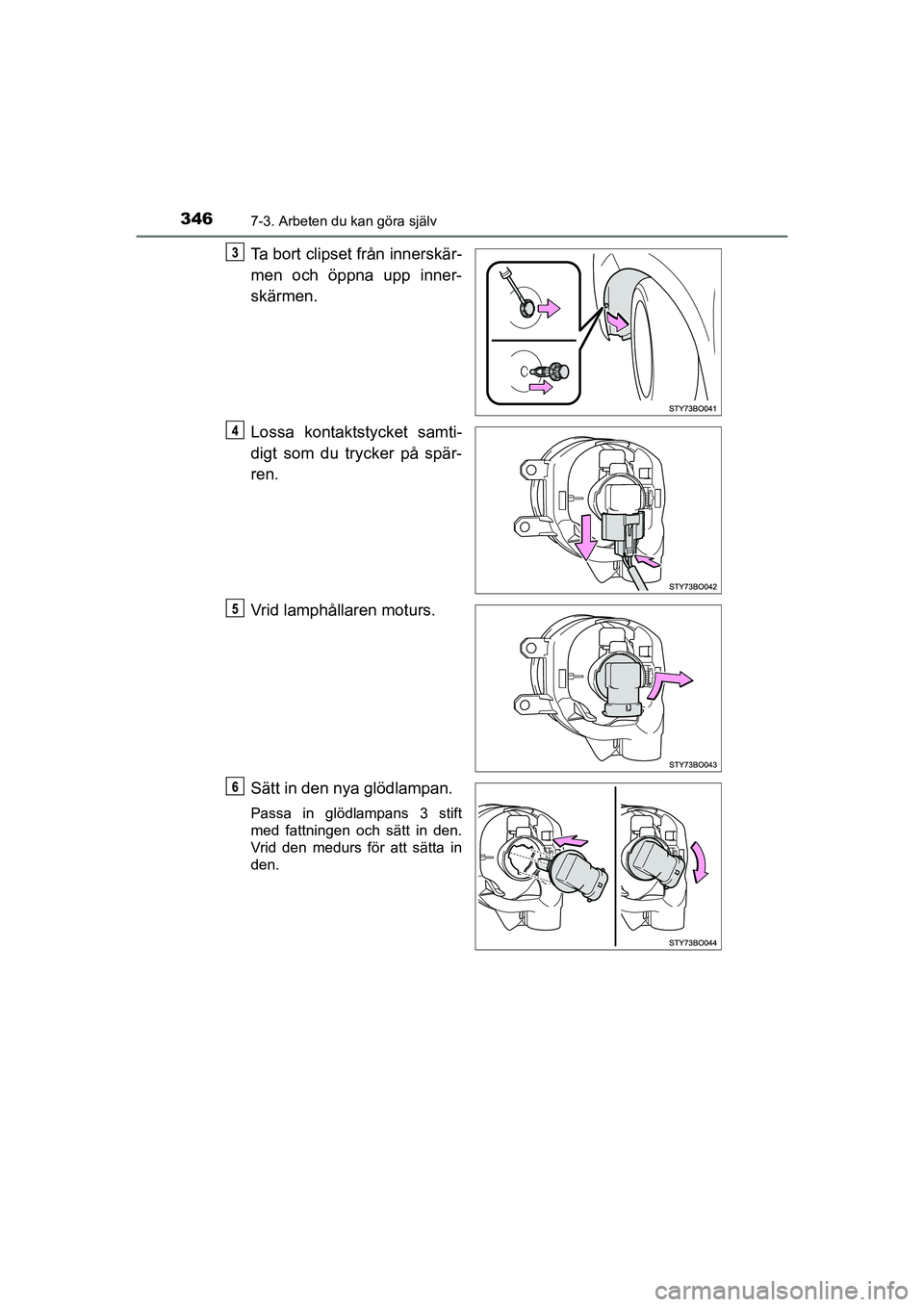

Ta bort clipset från innerskär-
men och öppna upp inner-
skärmen.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
OM9A012SE.book Page 346 Tuesda y, February 2, 2021 1:47 PM
Page 349 of 462
3477-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE

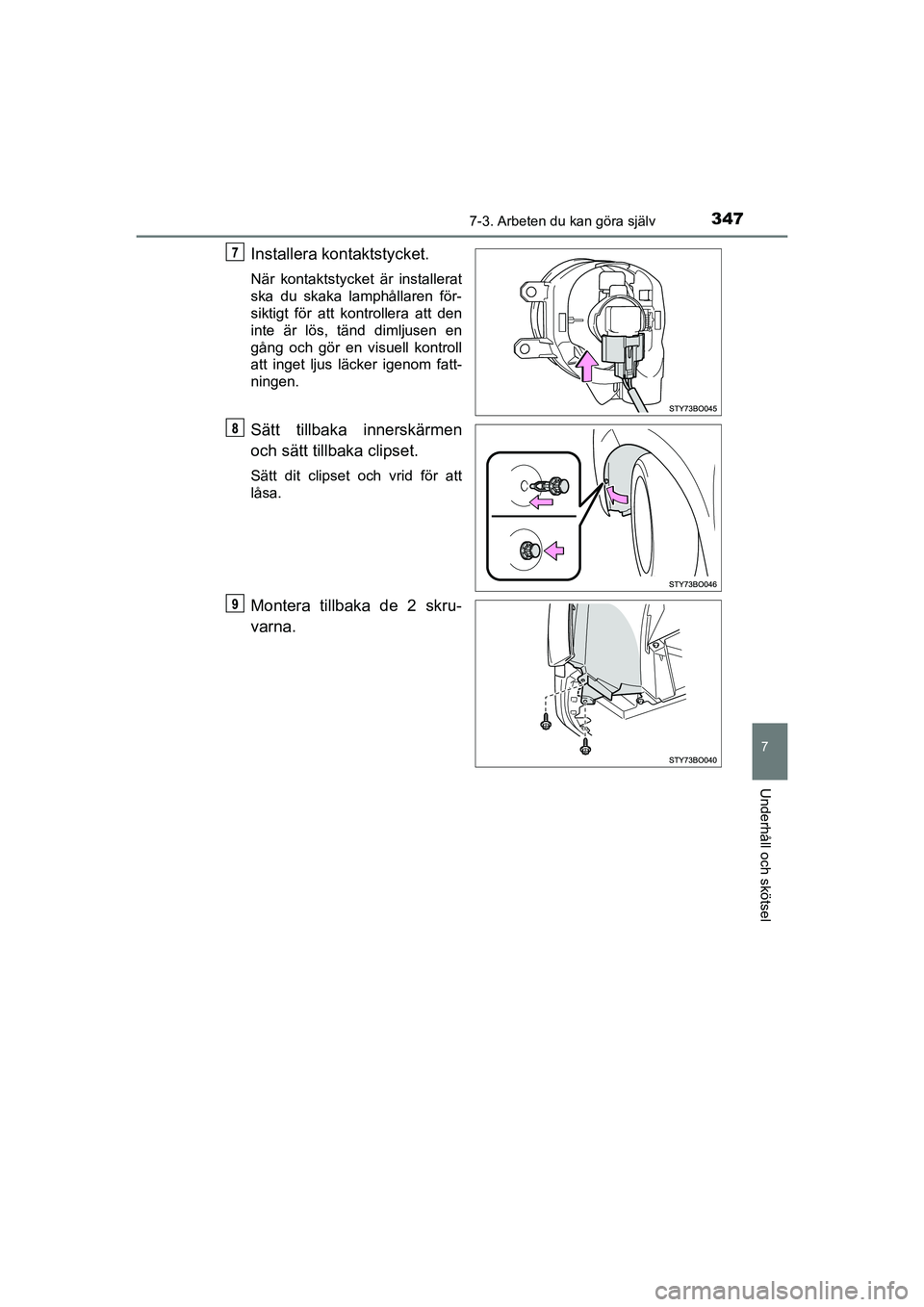

Installera kontaktstycket.
När kontaktstycket är installerat
ska du skaka lamphållaren för-
siktigt för att kontrollera att den
inte är lös, tänd dimljusen en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Sätt tillbaka innerskärmen
och sätt tillbaka clipset.
Sätt dit clipset och vrid för att
låsa.
Montera tillbaka de 2 skru-
varna.
OM9A012SE.book Page 347 Tuesday, February 2, 2021 1:47 PM
Page 350 of 462
3487-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn

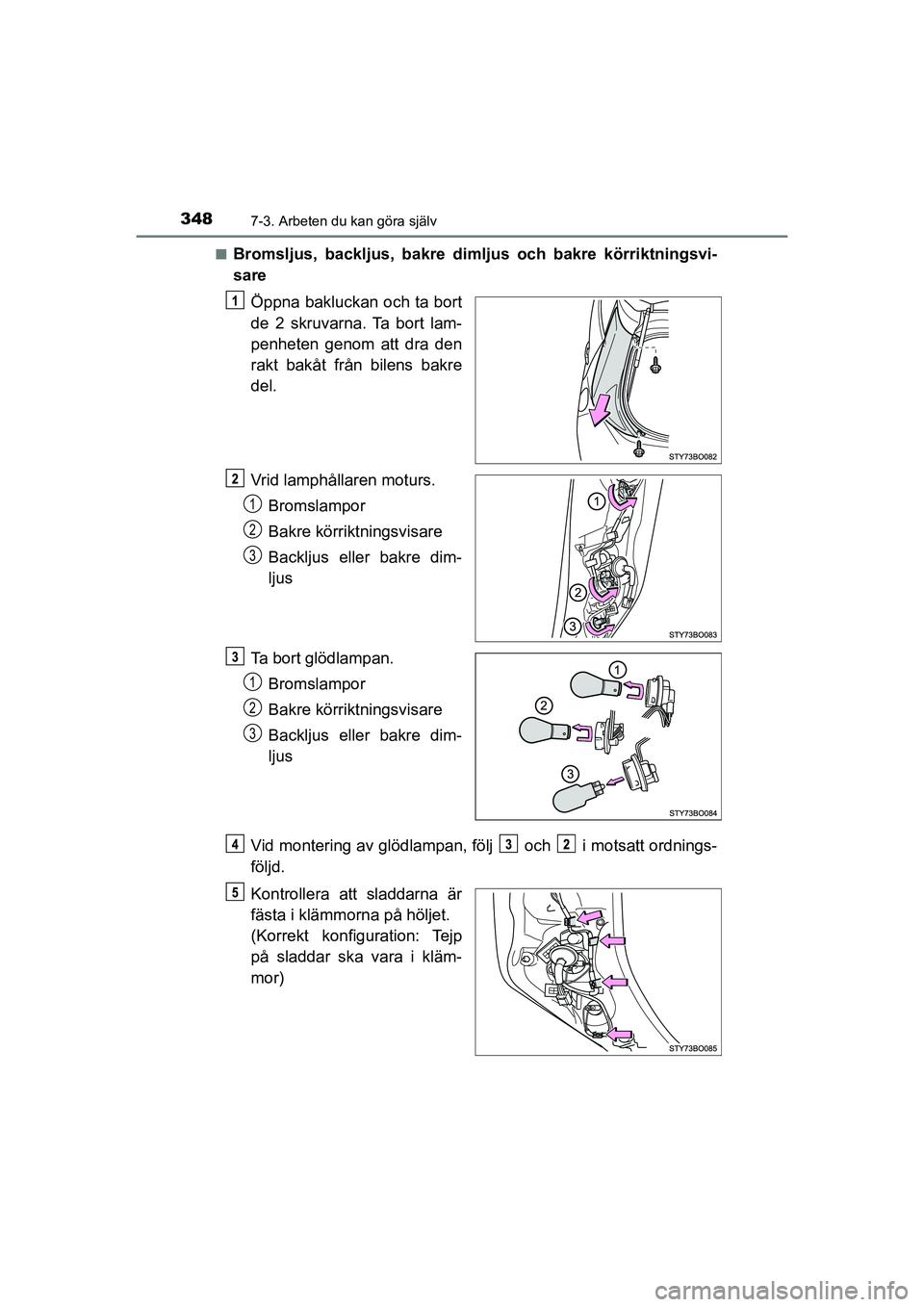

Bromsljus, backljus, bakre dimljus och bakre körriktningsvi-
sare
Öppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt från bilens bakre
del.
Vrid lamphållaren moturs.Bromslampor
Bakre körriktningsvisare
Backljus eller bakre dim-
ljus
Ta bort glödlampan. Bromslampor
Bakre körriktningsvisare
Backljus eller bakre dim-
ljus
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Kontrollera att sladdarna är
fästa i klämmorna på höljet.
(Korrekt konfiguration: Tejp
på sladdar ska vara i kläm-
mor)
1
2
3
1
2
3
OM9A012SE.book Page 348 Tuesda y, February 2, 2021 1:47 PM
Page 351 of 462
3497-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE

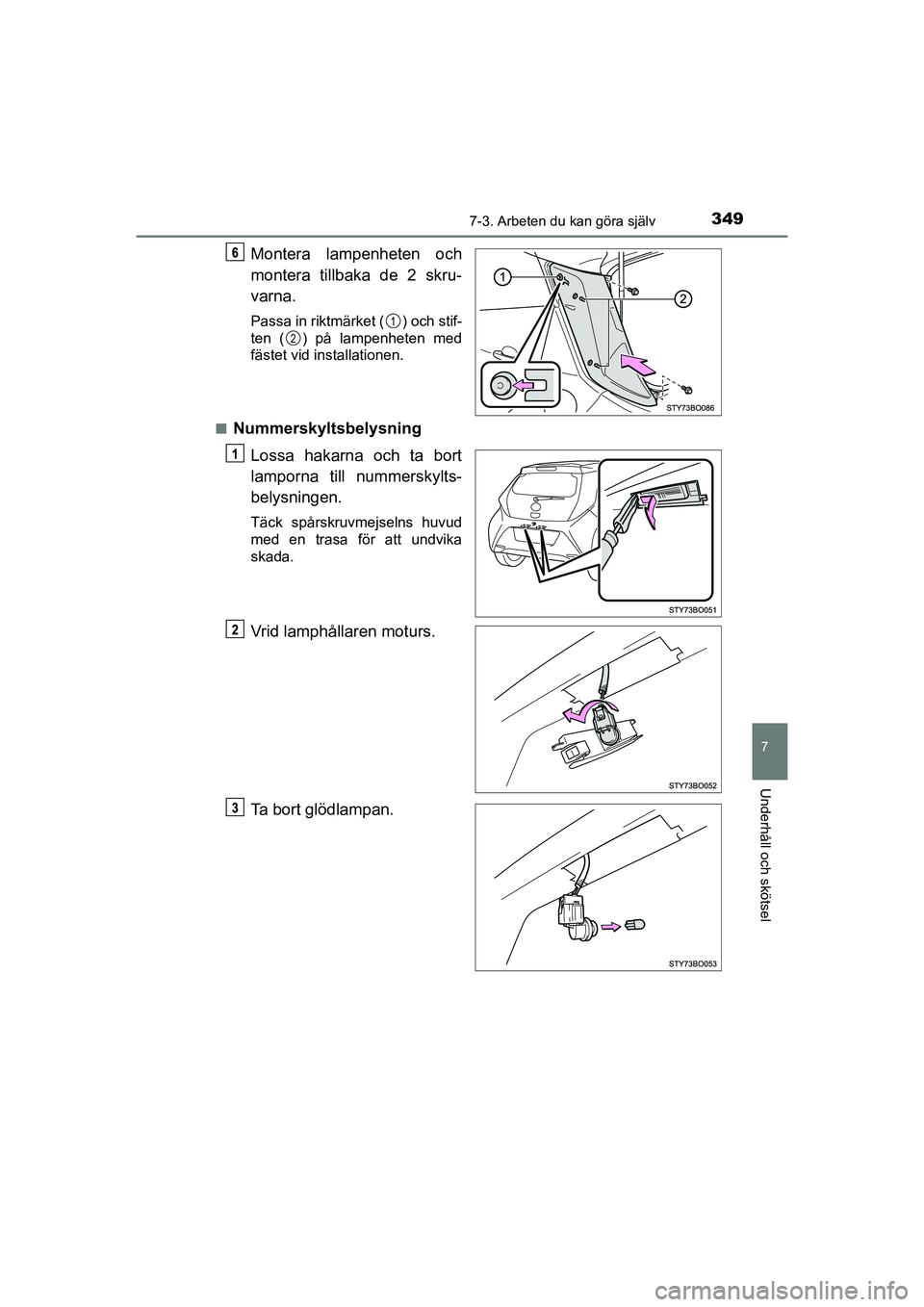

Montera lampenheten och
montera tillbaka de 2 skru-
varna.
Passa in riktmärket ( ) och stif-
ten ( ) på lampenheten med
fästet vid installationen.
n
Nummerskyltsbelysning Lossa hakarna och ta bort
lamporna till nummerskylts-
belysningen.
Täck spårskruvmejselns huvud
med en trasa för att undvika
skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
1
2
OM9A012SE.book Page 349 Tuesda y, February 2, 2021 1:47 PM
Page 352 of 462
3507-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE

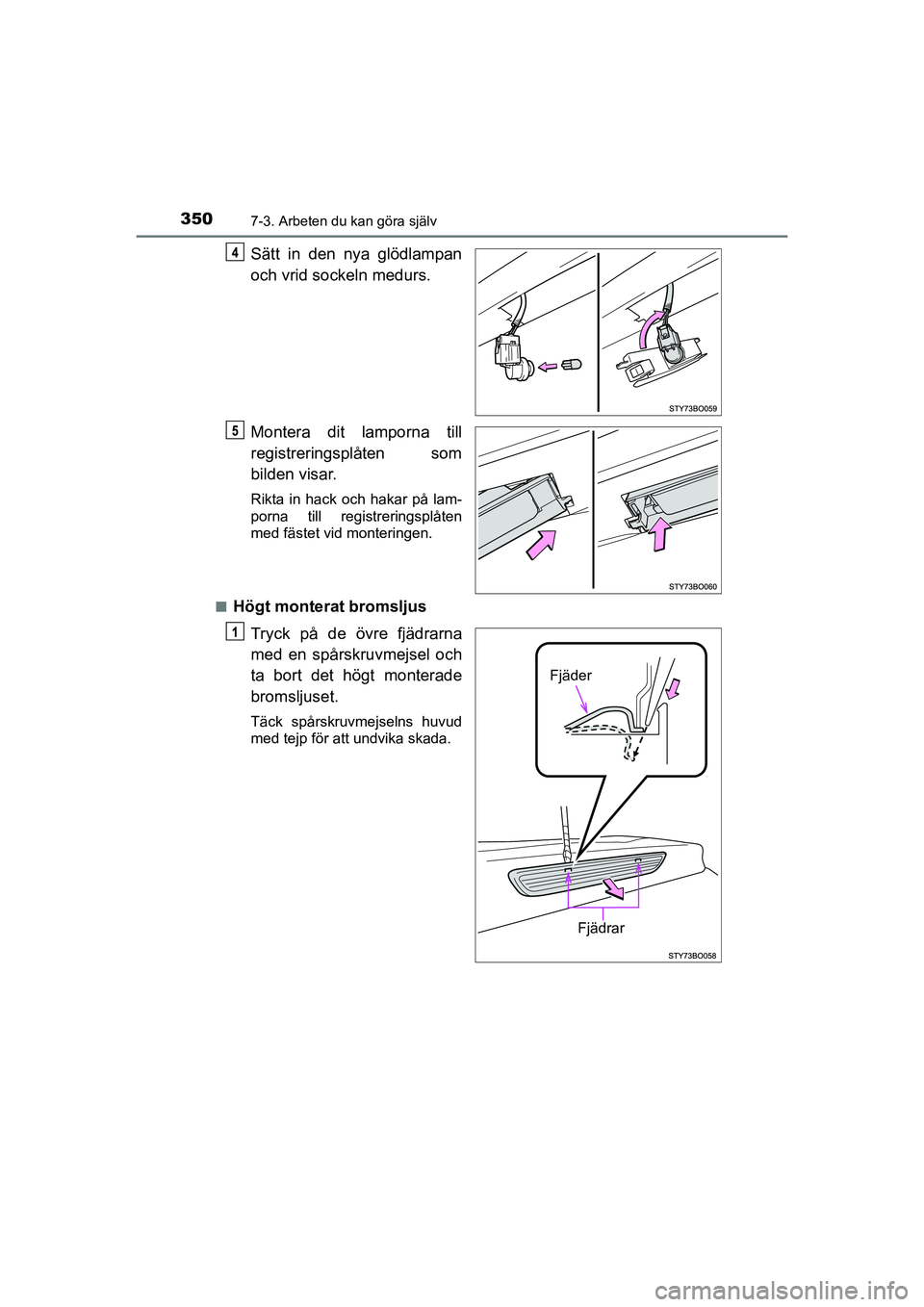

Sätt in den nya glödlampan
och vrid sockeln medurs.
Montera dit lamporna till
registreringsplåten som
bilden visar.
Rikta in hack och hakar på lam-
porna till registreringsplåten
med fästet vid monteringen.
n
Högt monterat bromsljus Tryck på de övre fjädrarna
med en spårskruvmejsel och
ta bort det högt monterade
bromsljuset.
Täck spårskruvmejselns huvud
med tejp för att undvika skada.
Fjäder
Fjädrar
OM9A012SE.book Page 350 Tuesda y, February 2, 2021 1:47 PM
