2021 Peugeot Landtrek Manuel du propriétaire (in French)

15
Instruments de bord
1Écran monochrome
Affichages

En fonction du contexte, s'affichent :
– l'heure,
–

la date,
–


la source audio en cours d'écoute,
–


les informations du téléphone ou du kit
mains-libres,
–


les menus de paramétrage du système audio.
Commandes
Depuis la façade de l'afficheur, appuyer sur :
► " SETUP" ; accès au menu général,
►

"
BAND " ; sélection des gammes d'ondes
(FM1
/ FM2 / FM3 / AM1 / AM2),
►

"
1, 2, 3, 4, 5 et 6" ; choix d'une station radio
mémorisée en mode radio. Appui long pour
mémoriser,
►

"
RDM" : lecture aléatoire du contenu audio
USB, ►

"
RDS" ; sélection du mode RDS (information
routière en temps réél, suivi de la station
automatique et titre des radio),
►
"
RPT" ; ordre de répétition du contenu audio
USB,
► variation d'une valeur de réglage,
recherche d'une station radio ou lecture
suivante/précédente en source USB ou
Bluetooth
®,
56► naviguer entre les me nu et les
dossier audio en lecture USB,
► Audio ; menu des réglages audio,
1► Décrocher ; appel en mode
Bluetooth®,
4► Raccroc her ; appel en mode
Bluetooth®.
Pour plus d'informations sur l'écran
monochrome, se reporter à la rubrique "Audio et
télématique".
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure.
–


Affichage et rappel des réglages du système
d'air conditionné.
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
– Affichage des fonctions d'aides visuelles à la
manoeuvre.
–

Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
Utiliser les touches matérialisées sur l'écran
tactile pour accéder aux différents menus.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction, appuyer
sur le curseur matérialisé en face de la fonction.
Le curseur passe de couleur orange pour
signifier que la fonction est activée.

16
Instruments de bord
Retour à la page des menus.
Menus
Il est possible de modifier l'apparence de
l'écran tactile en choisissant un fond et
un mode d'affichage différent ( Classic, Sport
ou Technology ). En fonction du mode choisi,
les menus peuvent être affichés à des
emplacements variables et de formes
différentes.
Pour plus d'informations sur la modification
de l'apparence de l'écran tactile, se reporter à
la rubrique Audio et télématique .
Exemple avec le mode d'affichage " Classic".


Media
Voir rubrique "Audio et télématique".
Radio
Voir rubrique "Audio et télématique".
Navigation*
* Selon équipement. Voir rubrique "Audio et télématique".
Téléphone
Voir rubrique "Audio et télématique".
Réglages
Principaux réglages du système.
Réglage Véhicule
Activation, désactivation et paramétrage
de certaines fonctions.
Fichier
Accès directement au contenu du
système ou au contenu USB.
Aide
Accès aux informations d'utilisation du
système et du véhicule.
Réglage du volume / Coupure du son
(appui court).
Marche
/ Arrêt du système audio (appui long).
Voir rubrique "Audio et télématique".
Bandeaux d'informations
Certaines informations sont affichées en
permanence dans les bandeaux de l'écran
tactile.
Bandeau supérieur
– Heure.
– Rappel des informations des menus
Radio
Media et Téléphone .
–

Notifications.
–


Affichage et rappel des réglages du système
d'air conditionné. –


Accès rapide aux
Réglages
de la luminosité
de l'écran tactile, du volume des appel
(téléphone), de la connexion Bluetooth
® et du
volume des média.
Bandeau inférieur
– Accès rapide à certains menus de l'écran
tactile (personnalisation, Bluetooth, vidéo,
aide…).
–

Accès aux profiles utilisateurs.
–


Accès à la reconnaissance vocale.

17
Ouvertures

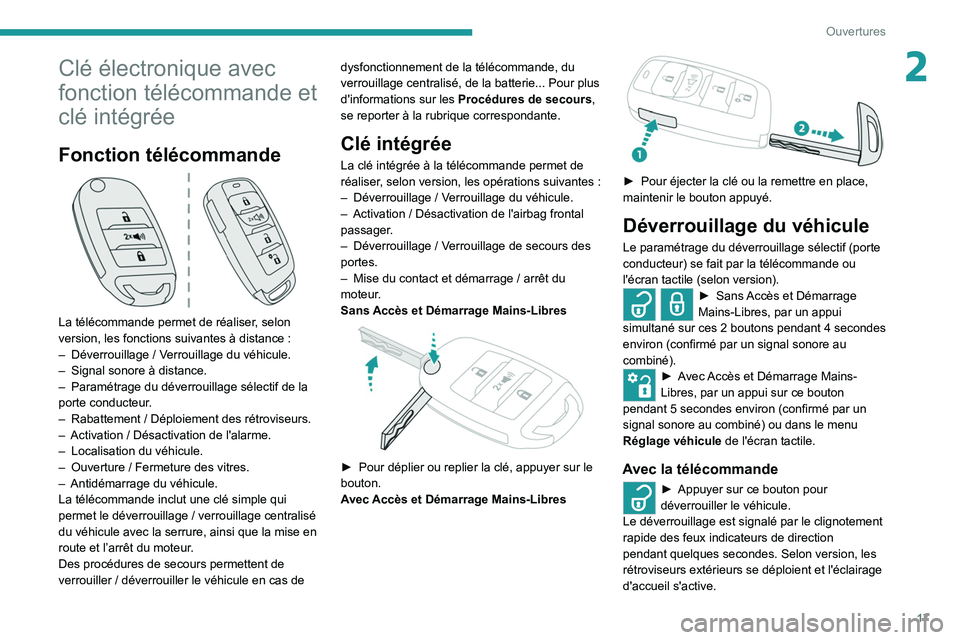

2Clé électronique avec
fonction télécommande et
clé intégrée
Fonction télécommande

La télécommande permet de réaliser, selon
version, les fonctions suivantes à distance :
–

Déverrouillage
/ Verrouillage du véhicule.
–

Signal sonore à distance.
–


Paramétrage du déverrouillage sélectif de la
porte conducteur

.
–

Rabattement
/ Déploiement des rétroviseurs.
–

Activation
/ Désactivation de l'alarme.
–

Localisation du véhicule.
–


Ouverture
/ Fermeture des vitres.
–

Antidémarrage du véhicule.
La télécommande inclut une clé simple qui
permet le déverrouillage

/ verrouillage centralisé
du véhicule avec la serrure, ainsi que la mise en
route et l’arrêt du moteur.
Des procédures de secours permettent de
verrouiller
/ déverrouiller le véhicule en cas de dysfonctionnement de la télécommande, du
verrouillage centralisé, de la batterie... Pour plus
d'informations sur les
Procédures de secours,
se reporter à la rubrique correspondante.
Clé intégrée
La clé intégrée à la télécommande permet de
réaliser, selon version, les opérations suivantes :
–

Déverrouillage
/ Verrouillage du véhicule.
–

Activation
/ Désactivation de l'airbag frontal
passager.
–

Déverrouillage
/ Verrouillage de secours des
portes.
–

Mise du contact et démarrage
/ arrêt du
moteur.
Sans Accès et Démarrage Mains-Libres


► Pour déplier ou replier la clé, appuyer sur le
bouton.
A
vec Accès et Démarrage Mains-Libres


► Pour éjecter la clé ou la remettre en place,
maintenir le bouton appuyé.
Déverrouillage du véhicule
Le paramétrage du déverrouillage sélectif (porte
conducteur) se fait par la télécommande ou
l'écran tactile (selon version).
► Sans Accès et Démarrage
Mains-Libres, par un appui
simultané sur ces 2

boutons pendant 4

secondes
environ (confirmé par un signal sonore au
combiné).
► Avec Accès et Démarrage Mains-
Libres, par un appui sur ce bouton
pendant 5
secondes environ (confirmé par un
signal sonore au combiné) ou dans le menu
Réglage véhicule de l'écran tactile.
Avec la télécommande
► Appuyer sur ce bouton pour
déverrouiller le véhicule.
Le déverrouillage est signalé par le clignotement
rapide des feux indicateurs de direction
pendant quelques secondes. Selon version, les
rétroviseurs extérieurs se déploient et l'éclairage
d'accueil s'active.

18
Ouvertures

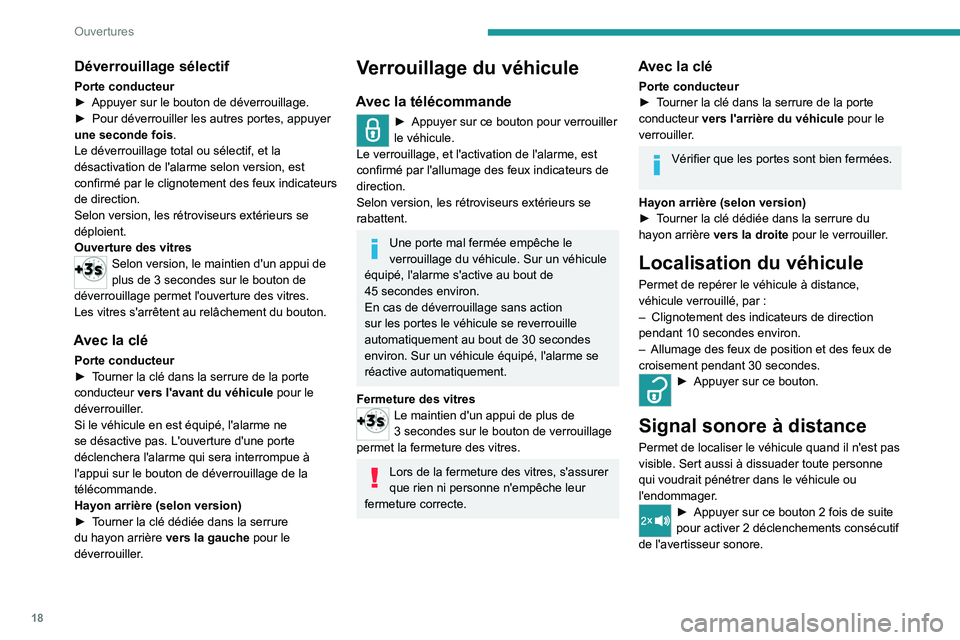

Déverrouillage sélectif
Porte conducteur
► Appuyer sur le bouton de déverrouillage.
►

Pour déverrouiller les autres portes, appuyer
une seconde fois .
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme selon version, est
confirmé par le clignotement

des feux indicateurs
de direction.
Selon version, les rétroviseurs extérieurs se
déploient.
Ouverture des vitres
Selon version, le maintien d'un appui de
plus de 3 secondes sur le bouton de
déverrouillage permet l'ouverture des vitres.
Les vitres s'arrêtent au relâchement du bouton.
Avec la clé
Porte conducteur
► T ourner la clé dans la serrure de la porte
conducteur vers l'avant du véhicule pour le
déverrouiller.
Si le véhicule en est équipé, l'alarme ne
se désactive pas. L'ouverture d'une porte
déclenchera l'alarme qui sera interrompue à
l'appui sur le bouton de déverrouillage de la
télécommande.
Hayon arrière (selon version)
►

T
ourner la clé dédiée dans la serrure
du hayon arrière vers la gauche pour le
déverrouiller.
Verrouillage du véhicule
Avec la télécommande
► Appuyer sur ce bouton pour verrouiller
le véhicule.
Le verrouillage, et l'activation de l'alarme, est
confirmé par l'allumage des feux indicateurs de
direction.
Selon version, les rétroviseurs extérieurs se
rabattent.
Une porte mal fermée empêche le
verrouillage du véhicule. Sur un véhicule
équipé, l'alarme s'active au bout de
45

secondes environ.
En cas de déverrouillage sans action
sur les portes le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
Fermeture des vitres
Le maintien d'un appui de plus de
3 secondes sur le bouton de verrouillage
permet la fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Avec la clé
Porte conducteur
► T ourner la clé dans la serrure de la porte
conducteur vers l'arrière du véhicule pour le
verrouiller.
Vérifier que les portes sont bien fermées.
Hayon arrière (selon version)
►

T

ourner la clé dédiée dans la serrure du
hayon arrière vers la droite pour le verrouiller.
Localisation du véhicule
Permet de repérer le véhicule à distance,
véhicule verrouillé, par
:
–

Clignotement des indicateurs de direction
pendant 10

secondes environ.
–

Allumage des feux de position et des feux de
croisement pendant 30

secondes.
► Appuyer sur ce bouton.
Signal sonore à distance
Permet de localiser le véhicule quand il n'est pas
visible. Sert aussi à dissuader toute personne
qui voudrait pénétrer dans le véhicule ou
l'endommager.
► Appuyer sur ce bouton 2 fois de suite
pour activer 2 déclenchements consécutif
de l'avertisseur sonore.

19
Ouvertures

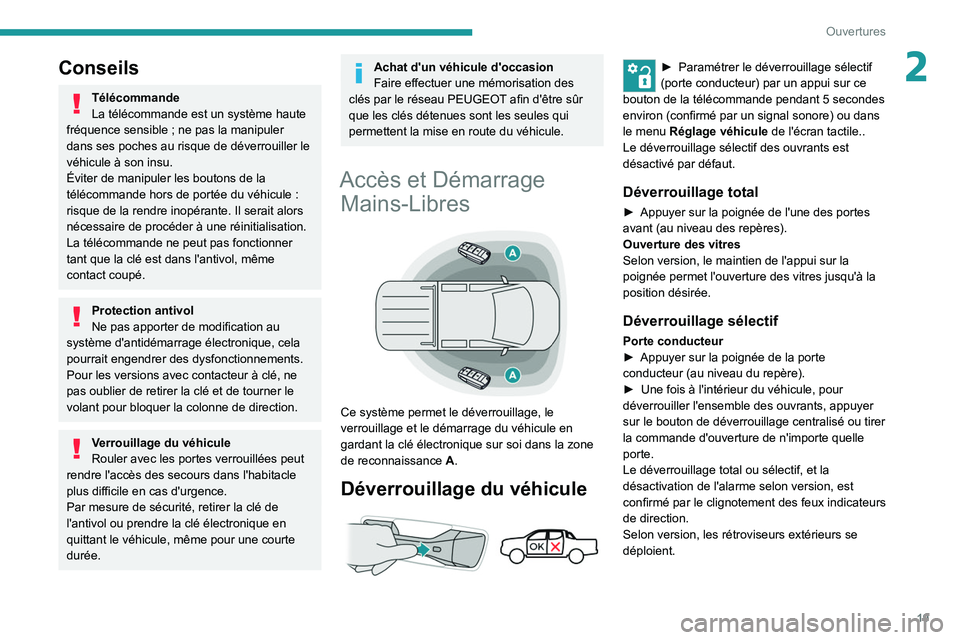

2Conseils
Télécommande
La télécommande est un système haute
fréquence sensible
; ne pas la manipuler
dans ses poches au risque de déverrouiller le
véhicule à son insu.
Éviter de manipuler les boutons de la
télécommande hors de portée du véhicule
:
risque de la rendre inopérante. Il serait alors
nécessaire de procéder à une réinitialisation.
La télécommande ne peut pas fonctionner
tant que la clé est dans l'antivol, même
contact coupé.
Protection antivol
Ne pas apporter de modification au
système d'antidémarrage électronique, cela
pourrait engendrer des dysfonctionnements.
Pour les versions avec contacteur à clé, ne
pas oublier de retirer la clé et de tourner le
volant pour bloquer la colonne de direction.
Verrouillage du véhicule
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans l'habitacle
plus difficile en cas d'urgence.
Par mesure de sécurité, retirer la clé de
l'antivol ou prendre la clé électronique en
quittant le véhicule, même pour une courte
durée.
Achat d'un véhicule d'occasion
Faire effectuer une mémorisation des
clés par le réseau PEUGEOT afin d'être sûr
que les clés détenues sont les seules qui
permettent la mise en route du véhicule.
Accès et Démarrage Mains-Libres


Ce système permet le déverrouillage, le
verrouillage et le démarrage du véhicule en
gardant la clé électronique sur soi dans la zone
de reconnaissance A.
Déverrouillage du véhicule

► Paramétrer le déverrouillage sélectif
(porte conducteur) par un appui sur ce
bouton de la télécommande pendant 5
secondes
environ (confirmé par un signal sonore) ou dans
le menu Réglage véhicule de l'écran tactile..
Le déverrouillage sélectif des ouvrants est
désactivé par défaut.
Déverrouillage total
► Appuyer sur la poignée de l'une des portes
avant (au niveau des repères).
Ouverture des vitres
Selon version, le maintien de l'appui sur la
poignée permet l'ouverture des vitres jusqu'à la
position désirée.
Déverrouillage sélectif
Porte conducteur
► Appuyer sur la poignée de la porte
conducteur (au niveau du repère).
►

Une fois à l'intérieur du véhicule, pour
déverrouiller l'ensemble des ouvrants, appuyer
sur le bouton de déverrouillage centralisé ou tirer
la commande d'ouverture de n'importe quelle
porte.
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme selon version, est
confirmé par le clignotement

des feux indicateurs
de direction.
Selon version, les rétroviseurs extérieurs se
déploient.

20

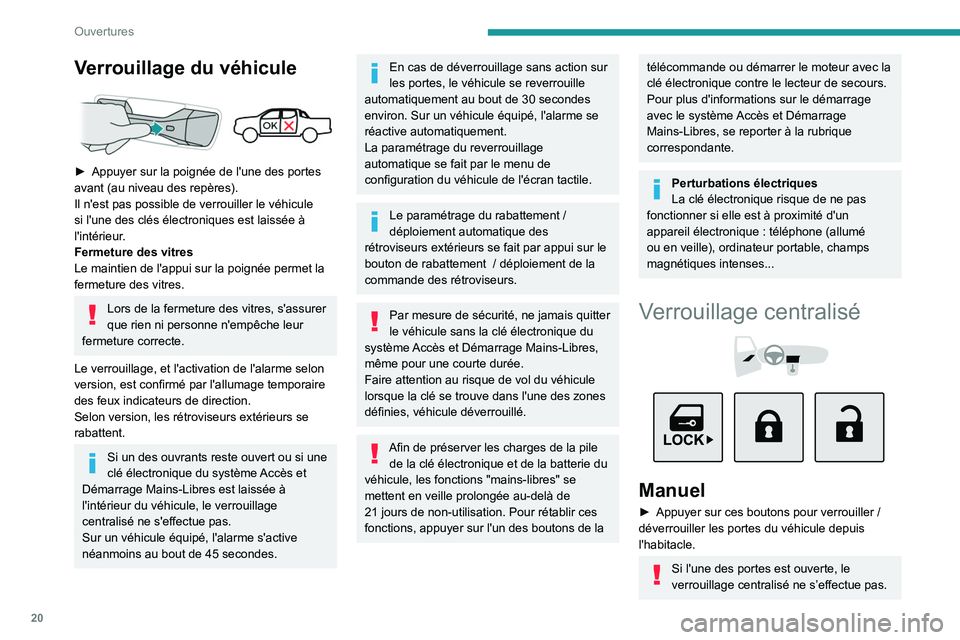

Ouvertures
Verrouillage du véhicule

► Appuyer sur la poignée de l'une des portes
avant (au niveau des repères).
Il n'est pas possible de verrouiller le véhicule
si l'une des clés électroniques est laissée à
l'intérieur
.
Fermeture des vitres
Le maintien de l'appui sur la poignée permet la
fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Le verrouillage, et l'activation de l'alarme selon
version, est confirmé par l'allumage temporaire
des feux indicateurs de direction.
Selon version, les rétroviseurs extérieurs se
rabattent.
Si un des ouvrants reste ouvert ou si une
clé électronique du système Accès et
Démarrage Mains-Libres est laissée à
l'intérieur du véhicule, le verrouillage
centralisé ne s'effectue pas.
Sur un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur
les portes, le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
La paramétrage du reverrouillage
automatique se fait par le menu de
configuration du véhicule de l'écran tactile.
Le paramétrage du rabattement /
déploiement automatique des
rétroviseurs extérieurs se fait par appui sur le
bouton de rabattement
/ déploiement de la
commande des rétroviseurs.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la clé électronique du
système Accès et Démarrage Mains-Libres,
même pour une courte durée.
Faire attention au risque de vol du véhicule
lorsque la clé se trouve dans l'une des zones
définies, véhicule déverrouillé.
Afin de préserver les charges de la pile de la clé électronique et de la batterie du
véhicule, les fonctions "mains-libres" se
mettent en veille prolongée au-delà de
21

jours de non-utilisation. Pour rétablir ces
fonctions, appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur avec la
clé électronique contre le lecteur de secours.
Pour plus d'informations sur le démarrage
avec le système Accès et Démarrage
Mains-Libres, se reporter à la rubrique
correspondante.
Perturbations électriques
La clé électronique risque de ne pas
fonctionner si elle est à proximité d'un
appareil électronique
: téléphone (allumé
ou en veille), ordinateur portable, champs
magnétiques intenses...
Verrouillage centralisé



Manuel
► Appuyer sur ces boutons pour verrouiller /
déverrouiller les portes du véhicule depuis
l'habitacle.
Si l'une des portes est ouverte, le
verrouillage centralisé ne s’effectue pas.

21

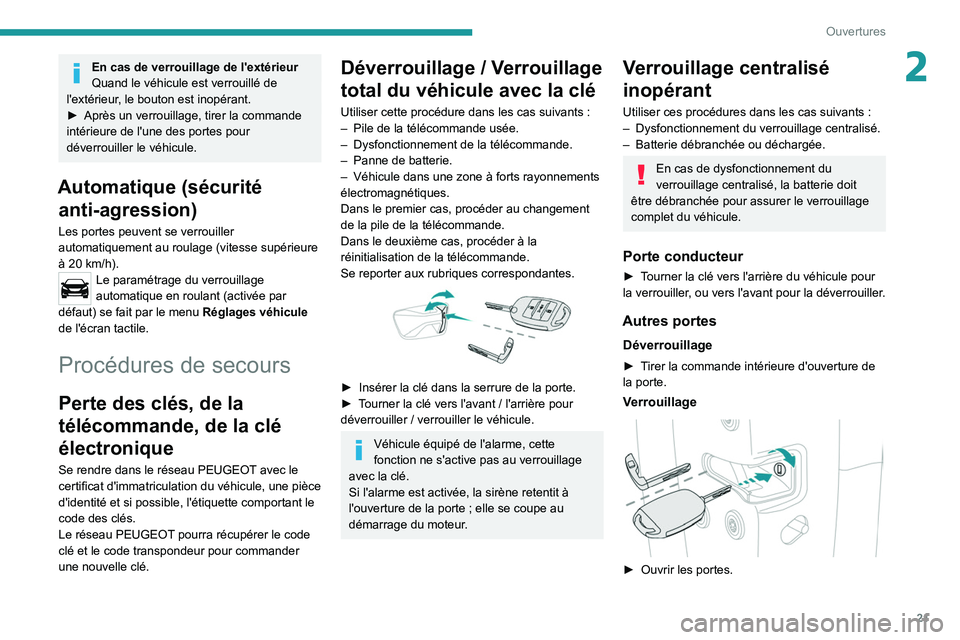

Ouvertures
2En cas de verrouillage de l'extérieur
Quand le véhicule est verrouillé de
l'extérieur, le bouton est inopérant.
►

Après un verrouillage, tirer la commande
intérieure de l'une des portes pour
déverrouiller le véhicule.
Automatique (sécurité anti-agression)
Les portes peuvent se verrouiller
automatiquement au roulage (vitesse supérieure
à 20
km/h).
Le paramétrage du verrouillage
automatique en roulant (activée par
défaut) se fait par le menu Réglages véhicule
de l'écran tactile.
Procédures de secours
Perte des clés, de la
télécommande, de la clé
électronique
Se rendre dans le réseau PEUGEOT avec le
certificat d'immatriculation du véhicule, une pièce
d'identité et si possible, l'étiquette comportant le
code des clés.
Le réseau PEUGEOT pourra récupérer le code
clé et le code transpondeur pour commander
une nouvelle clé.
Déverrouillage / Verrouillage
total du véhicule avec la clé
Utiliser cette procédure dans les cas suivants :
– Pile de la télécommande usée.
–

Dysfonctionnement de la télécommande.
–


Panne de batterie.
–


Véhicule dans une zone à forts rayonnements
électromagnétiques.
Dans le premier cas, procéder au changement
de la pile de la télécommande.
Dans le deuxième cas, procéder à la
réinitialisation de la télécommande.
Se reporter aux rubriques correspondantes.


► Insérer la clé dans la serrure de la porte.
► T ourner la clé vers l'avant / l'arrière pour
déverrouiller / verrouiller le véhicule.
Véhicule équipé de l'alarme, cette
fonction ne s'active pas au verrouillage
avec la clé.
Si l'alarme est activée, la sirène retentit à
l'ouverture de la porte
; elle se coupe au
démarrage du moteur.
Verrouillage centralisé
inopérant
Utiliser ces procédures dans les cas suivants :
– Dysfonctionnement du verrouillage centralisé.
–

Batterie débranchée ou déchargée.
En cas de dysfonctionnement du
verrouillage centralisé, la batterie doit
être débranchée pour assurer le verrouillage
complet du véhicule.
Porte conducteur
► Tourner la clé vers l'arrière du véhicule pour
la verrouiller, ou vers l'avant pour la déverrouiller.
Autres portes
Déverrouillage
► Tirer la commande intérieure d'ouverture de
la porte.
Verrouillage

► Ouvrir les portes.

22

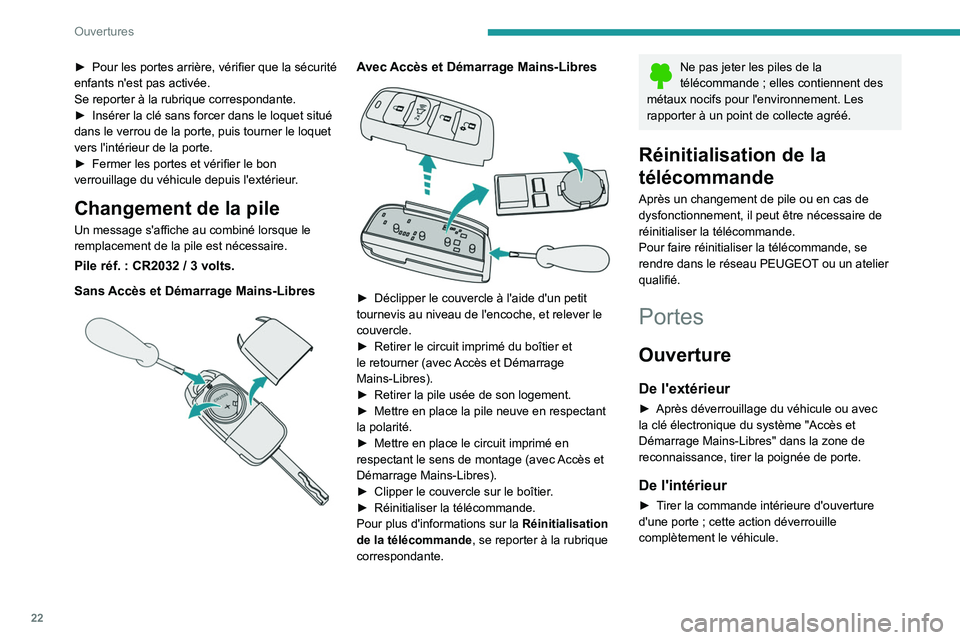

Ouvertures
► Pour les portes arrière, vérifier que la sécurité
enfants n'est pas activée.
Se reporter à la rubrique correspondante.
►

Insérer la clé sans forcer dans le loquet situé
dans le verrou de la porte, puis tourner le loquet
vers l'intérieur de la porte.
►


Fermer les portes et vérifier le bon
verrouillage du véhicule depuis l'extérieur

.
Changement de la pile
Un message s'affiche au combiné lorsque le
remplacement de la pile est nécessaire.
Pile réf. : CR2032 / 3 volts.
Sans Accès et Démarrage Mains-Libres


Avec Accès et Démarrage Mains-Libres

► Déclipper le couvercle à l'aide d'un petit
tournevis au niveau de l'encoche, et relever le
couvercle.
►

Retirer le circuit imprimé du boîtier et
le retourner (avec

Accès et Démarrage
Mains-Libres).
►

Retirer la pile usée de son logement.
►


Mettre en place la pile neuve en respectant
la polarité.
►


Mettre en place le circuit imprimé en
respectant le sens de montage (avec

Accès et
Démarrage Mains-Libres).
►

Clipper le couvercle sur le boîtier
.
►

Réinitialiser la télécommande.
Pour plus d'informations sur la Réinitialisation
de la télécommande

, se reporter à la rubrique
correspondante.
Ne pas jeter les piles de la
télécommande ; elles contiennent des
métaux nocifs pour l'environnement. Les
rapporter à un point de collecte agréé.
Réinitialisation de la
télécommande
Après un changement de pile ou en cas de
dysfonctionnement, il peut être nécessaire de
réinitialiser la télécommande.
Pour faire réinitialiser la télécommande, se
rendre dans le réseau PEUGEOT ou un atelier
qualifié.
Portes
Ouverture
De l'extérieur
► Après déverrouillage du véhicule ou avec
la clé électronique du système "Accès et
Démarrage Mains-Libres" dans la zone de
reconnaissance, tirer la poignée de porte.
De l'intérieur
► Tirer la commande intérieure d'ouverture
d'une porte ; cette action déverrouille
complètement le véhicule.
