2021 Peugeot Landtrek Manuel du propriétaire (in French)

87
Conduite

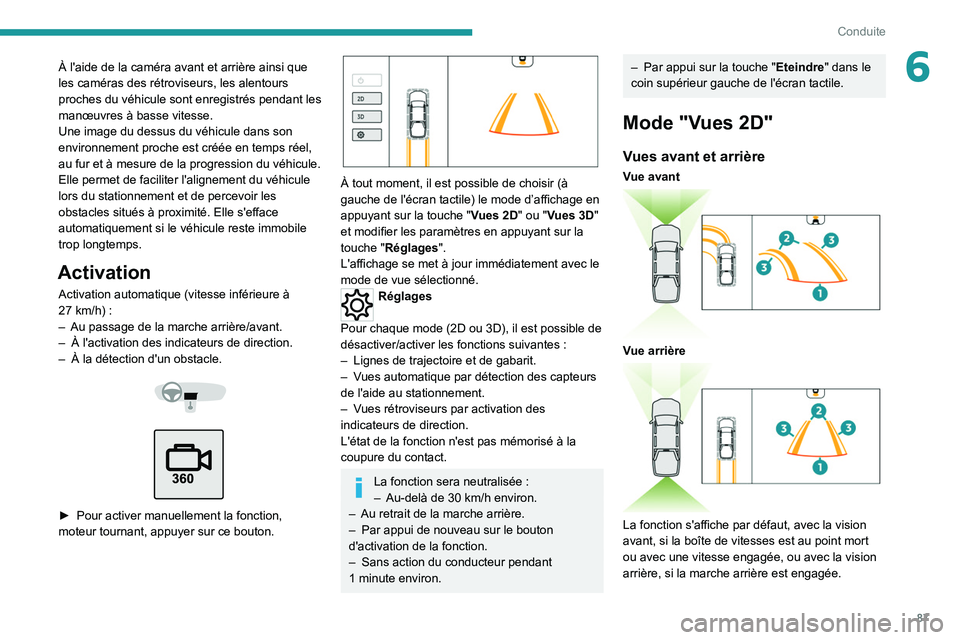

6À l'aide de la caméra avant et arrière ainsi que
les caméras des rétroviseurs, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus du véhicule dans son
environnement proche est créée en temps réel,
au fur et à mesure de la progression du véhicule.
Elle permet de faciliter l'alignement du véhicule
lors du stationnement et de percevoir les
obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Activation
Activation automatique (vitesse inférieure à
27 km/h) :
–

Au passage de la marche arrière/avant.
–


À l'activation des indicateurs de direction.
–


À la détection d'un obstacle.



► Pour activer manuellement la fonction,
moteur tournant, appuyer sur ce bouton.


À tout moment, il est possible de choisir (à
gauche de l'écran tactile) le mode d’affichage en
appuyant sur la touche " Vues 2D" ou "Vues 3D"
et modifier les paramètres en appuyant sur la
touche "Réglages".
L'affichage se met à jour immédiatement avec le
mode de vue sélectionné.
Réglages
Pour chaque mode (2D ou 3D), il est possible de
désactiver/activer les fonctions suivantes
:
–

Lignes de trajectoire et de gabarit.
–


V

ues automatique par détection des capteurs
de l'aide au stationnement.
–

V

ues rétroviseurs par activation des
indicateurs de direction.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
La fonction sera neutralisée :
– Au-delà de 30 km/h environ.
–

Au retrait de la marche arrière.
–


Par appui de nouveau sur le bouton
d'activation de la fonction.
–


Sans action du conducteur pendant
1


minute environ.
– Par appui sur la touche " Eteindre " dans le
coin supérieur gauche de l'écran tactile.
Mode "Vues 2D"
Vues avant et arrière
Vue avant

Vue arrière

La fonction s'affiche par défaut, avec la vision
avant, si la boîte de vitesses est au point mort
ou avec une vitesse engagée, ou avec la vision
arrière, si la marche arrière est engagée.

88
Conduite
En mode automatique, les vues avant et
arrière peuvent s'afficher successivement si un
obstacle est détecté par les capteurs de l'aide au
stationnement.
La ligne de gabarit
1
(en rouge), représente la
limite du pare-chocs.
À partir du pare-chocs, les fines lignes de
gabarit en orange

2
, représentent la largeur
du véhicule, rétroviseurs déployés et les larges
lignes de gabarit en orange

3
, représentent la
trajectoire du véhicule.
Les lignes

2
et
3
s'orientent en fonction de la
position du volant.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20
km/h).
–

Par appui de nouveau sur le bouton
d'activation de la fonction.
Vue rétroviseurs extérieurs

La vue des rétroviseurs extérieurs permet
de visualiser les zones situées sous chaque rétroviseur ainsi que l'ensemble des côtés
latéraux avant du véhicule afin de réaliser une
manœuvre du véhicule avec les obstacles
environnants.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Cette vue est disponible automatiquement par
détection des capteurs d'aide au stationnement
ou par sélection des indicateurs de direction (la
vue du côté concerné s'affiche).
Vue avant "Split"

La vue avant "Split" permet d'afficher
simultanément les deux vues des rétroviseurs
extérieurs. Pour plus d'informations sur la "
Vue
rétroviseurs extérieurs ", se reporter à la
rubrique correspondante.
Les vues apparaîssent dans l'écran tactile
respectivement à gauche et à droite.
Cette vue est particulièrement adaptée aux
situations de conduite dans des passages étroits
ou accidentés. Cette vue est disponible par appui sur le capot
de la vue de dessus du véhicule (située à
gauche).
Vue zoom auto

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant et arrière, la vue automatique permet de
passer de la vue standard ou 3
dimensions à la
vue de dessus (zoom) à l'approche d'un obstacle
lors de la manœuvre.
Mode "Vues 3D"

La vue 3D affiche une reconstitution du véhicule
en 3 dimensions avec son environnements
proches.
À l'approche d'un obstacle, la vue
3D bascule
en vue de dessus (zoom) permettant de réaliser

89
Conduite

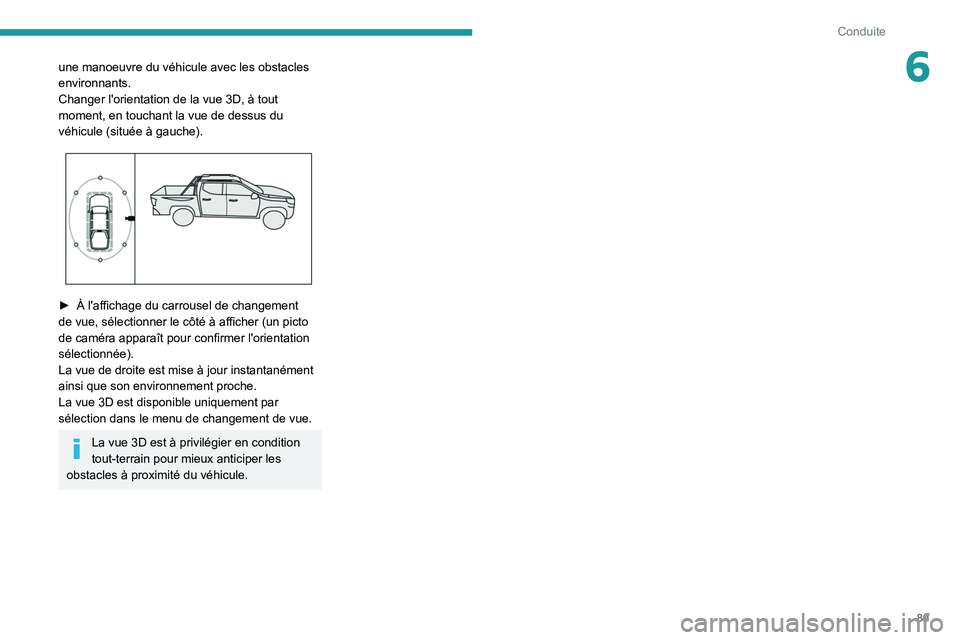

6une manoeuvre du véhicule avec les obstacles
environnants.
Changer l'orientation de la vue 3D, à tout
moment, en touchant la vue de dessus du
véhicule (située à gauche).


► À l'affichage du carrousel de changement
de vue, sélectionner le côté à afficher (un picto
de caméra apparaît pour confirmer l'orientation
sélectionnée).
La vue de droite est mise à jour instantanément
ainsi que son environnement proche.
La vue
3D est disponible uniquement par
sélection dans le menu de changement de vue.
La vue 3D est à privilégier en condition
tout-terrain pour mieux anticiper les
obstacles à proximité du véhicule.

Depuis plus de 20 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les
0053004F005800560003
0003
002B004800580055004800560003
004700580003
0047
0048
000300340038

00240035
0058
0048
T QUARTZ pr
eff ets du temps
0037000300340038-4829.6
0047 00030035 00090027
00530052005800550003
005300480055005000480057
20003
0048
PEUGEO & T
UN P ARTENARIA
DE LA PERF
!

91
Informations pratiques
7Carburant recommandé
Le véhicule est conforme aux normes
d'émission Euro 1, Euro 4 et Euro 5.
Les moteurs essence sont compatibles avec le
carburant sans plomb RON
92 minimum.
Les moteurs Diesel sont compatibles avec le
carburant de type B0 ne contenant pas d'Ester
Méthylique d'Acide Gras (biocarburant) et
les carburants de type B7 et B10 conformes
aux normes EN590 et EN16734 contenant
respectivement jusqu'à 7
% et 10 % d'Ester
Méthylique d'Acide Gras.
Selon le pays de commercialisation, le carburant
Diesel doit être adapté à la température
ambiante afin d'optimiser la performance du
moteur et minimiser les émissions polluantes.
Température supérieure à Qualité Diesel
5
°C (+41 °F) N°0
-5
°C (+23 °F) N°-10
-10
°C (+14 °F) N°-20
-25
°C (-13 °F) N°-35
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15 °C
(+5 °F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 80 litres.
Niveau de réserve : 1 1 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du réservoir
est atteint, ce témoin s'allume au
combiné. Au premier allumage, il reste environ
11
litres

de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Remplissage
Les compléments en carburant doivent être
supérieurs à 10 litres pour être pris en compte
par la jauge de carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air
. Cette dépression est
normale, provoquée par l'étanchéité du circuit de
carburant.
Pour réaliser le remplissage en toute sécurité
:

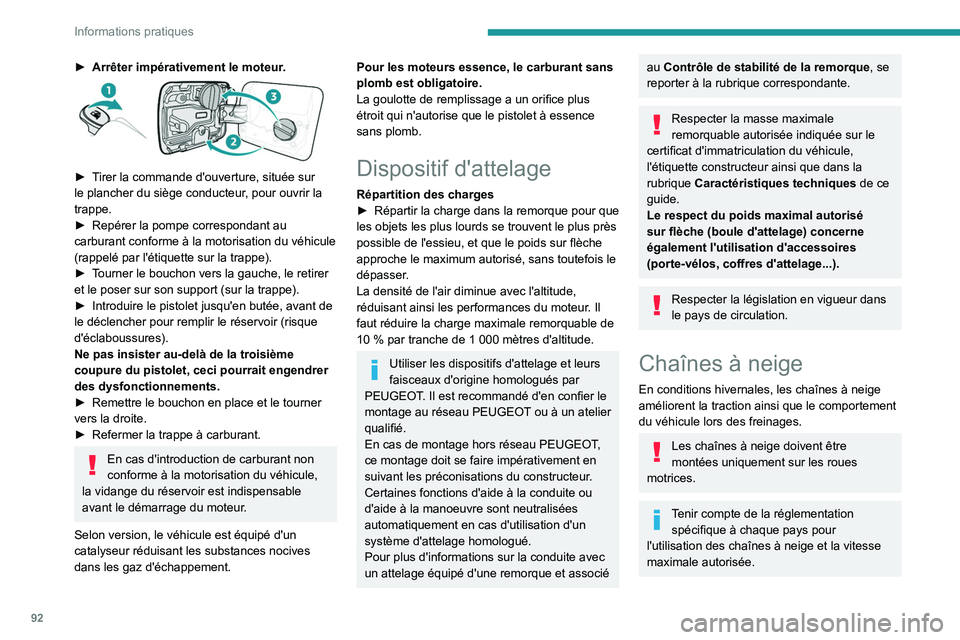

92
Informations pratiques
► Arrêter impérativement le moteur.

► Tirer la commande d'ouverture, située sur
le plancher du siège conducteur, pour ouvrir la
trappe.
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette sur la trappe).
►


T
ourner le bouchon vers la gauche, le retirer
et le poser sur son support (sur la trappe).
►

Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
Ne pas insister au-delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
►


Remettre le bouchon en place et le tourner
vers la droite.
►


Refermer la trappe à carburant.
En cas d'introduction de carburant non
conforme à la motorisation du véhicule,
la vidange du réservoir est indispensable
avant le démarrage du moteur.
Selon version, le véhicule est équipé d'un
catalyseur réduisant les substances nocives
dans les gaz d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Dispositif d'attelage
Répartition des charges
► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser
.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage...).
Respecter la législation en vigueur dans
le pays de circulation.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues
motrices.
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.

93

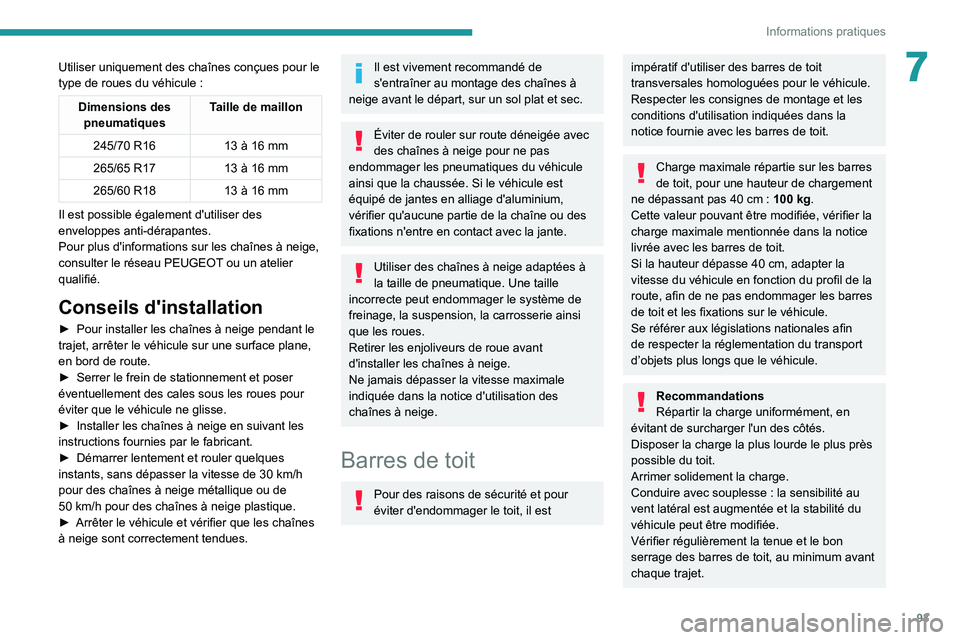

Informations pratiques
7Utiliser uniquement des chaînes conçues pour le
type de roues du véhicule :
Dimensions des pneumatiques Taille de maillon
245/70 R16 13 à 16
mm
265/65 R17 13 à 16
mm
265/60 R18 13 à 16
mm
Il est possible également d'utiliser des
enveloppes anti-dérapantes.
Pour plus d'informations sur les chaînes à neige,
consulter le réseau PEUGEOT ou un atelier
qualifié.
Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
►

Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►


Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►


Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 30

km/h
pour des chaînes à neige métallique ou de
50
km/h pour des chaînes à neige plastique.
►

Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Utiliser des chaînes à neige adaptées à
la taille de pneumatique. Une taille
incorrecte peut endommager le système de
freinage, la suspension, la carrosserie ainsi
que les roues.
Retirer les enjoliveurs de roue avant
d'installer les chaînes à neige.
Ne jamais dépasser la vitesse maximale
indiquée dans la notice d'utilisation des
chaînes à neige.
Barres de toit
Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser des barres de toit
transversales homologuées pour le véhicule.
Respecter les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit.
Charge maximale répartie sur les barres
de toit, pour une hauteur de chargement
ne dépassant pas 40
cm : 100 kg.
Cette valeur pouvant être modifiée, vérifier la
charge maximale mentionnée dans la notice
livrée avec les barres de toit.
Si la hauteur dépasse 40
cm, adapter la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit et les fixations sur le véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.
Recommandations
Répartir la charge uniformément, en
évitant de surcharger l'un des côtés.
Disposer la charge la plus lourde le plus près
possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse
: la sensibilité au
vent latéral est augmentée et la stabilité du
véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon
serrage des barres de toit, au minimum avant
chaque trajet.

94

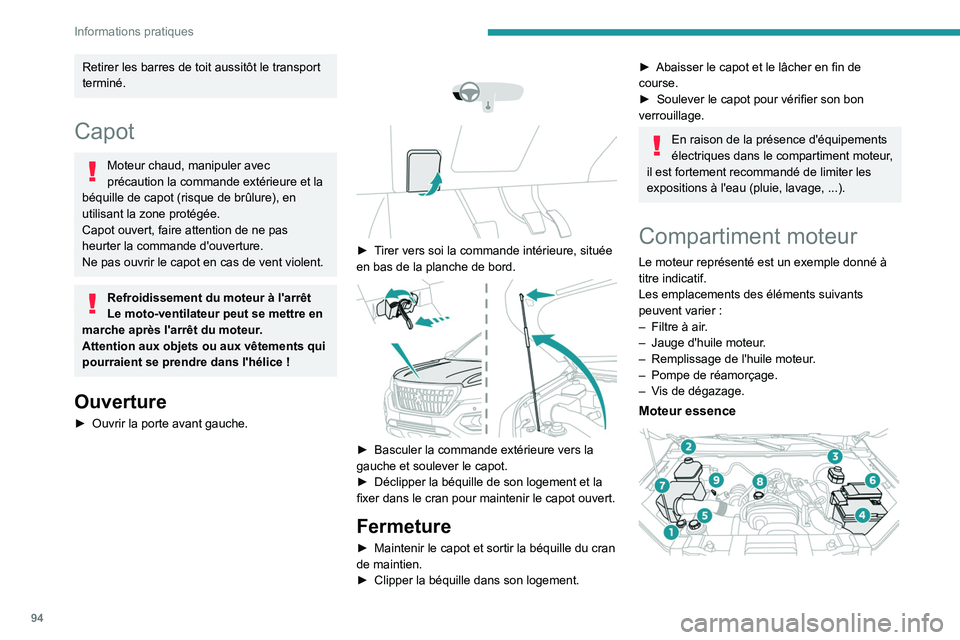

Informations pratiques
Retirer les barres de toit aussitôt le transport
terminé.
Capot
Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice
!
Ouverture
► Ouvrir la porte avant gauche.




► Tirer vers soi la commande intérieure, située
en bas de la planche de bord.


► Basculer la commande extérieure vers la
gauche et soulever le capot.
►

Déclipper la béquille de son logement et la
fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Maintenir le capot et sortir la béquille du cran
de maintien.
►

Clipper la béquille dans son logement.
► Abaisser le capot et le lâcher en fin de
course.
►

Soulever le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est fortement recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif.
Les emplacements des éléments suivants
peuvent varier
:
–

Filtre à air
.
–

Jauge d'huile moteur
.
–

Remplissage de l'huile moteur
.
–

Pompe de réamorçage.
–


V
is de dégazage.
Moteur essence
