2

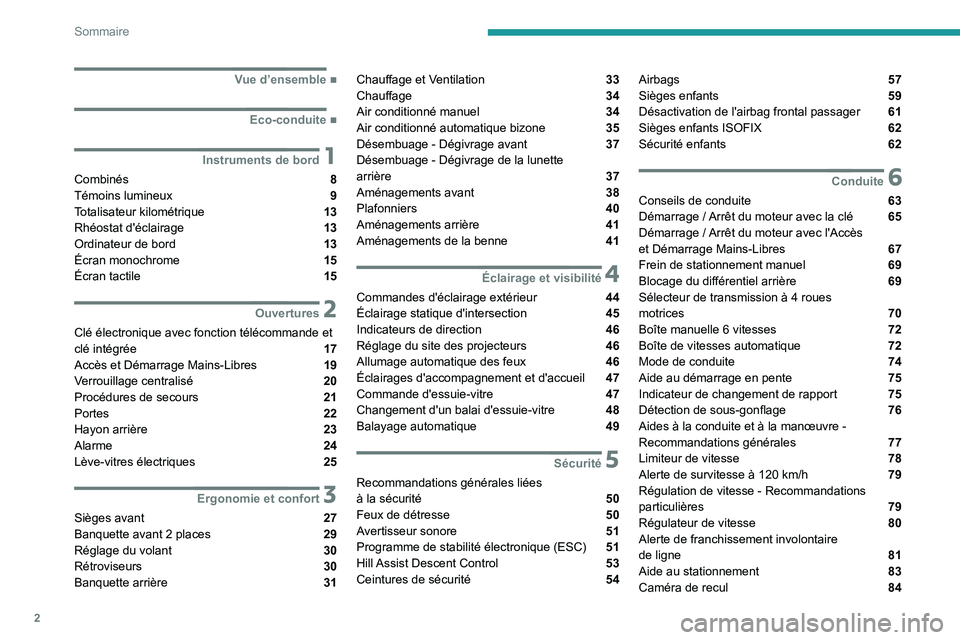

Sommaire





 ■
Vue d’ensemble
 ■
Eco-conduite
1Instruments de bord
Combinés 8
Témoins lumineux 9
Totalisateur kilométrique 13
Rhéostat d'éclairage
13
Ordinateur de bord 13
Écran monochrome 15
Écran tactile 15
2Ouvertures
Clé électronique avec fonction télécommande et
clé intégrée 17
Accès et Démarrage Mains-Libres 19
Verrouillage centralisé 20
Procédures de secours 21
Portes 22
Hayon arrière 23
Alarme 24
Lève-vitres électriques 25
3Ergonomie et confort
Sièges avant 27
Banquette avant 2

places 29
Réglage du volant 30
Rétroviseurs 30
Banquette arrière 31
Chauffage et Ventilation 33
Chauffage 34
Air conditionné manuel 34
Air conditionné automatique bizone 35
Désembuage - Dégivrage avant 37
Désembuage - Dégivrage de la lunette
arrière
37
Aménagements avant 38
Plafonniers 40
Aménagements arrière
41
Aménagements de la benne 41
4Éclairage et visibilité
Commandes d'éclairage extérieur 44
Éclairage statique d'intersection 45
Indicateurs de direction 46
Réglage du site des projecteurs 46
Allumage automatique des feux 46
Éclairages d'accompagnement et d'accueil 47
Commande d'essuie-vitre 47
Changement d'un balai d'essuie-vitre 48
Balayage automatique 49
5Sécurité
Recommandations générales liées
à la sécurité 50
Feux de détresse 50
Avertisseur sonore 51
Programme de stabilité électronique (ESC) 51
Hill Assist Descent Control 53
Ceintures de sécurité 54
Airbags 57
Sièges enfants 59
Désactivation de l'airbag frontal passager 61
Sièges enfants ISOFIX 62
Sécurité enfants 62
6Conduite
Conseils de conduite 63
Démarrage / Arrêt du moteur avec la clé 65
Démarrage / Arrêt du moteur avec l'Accès
et Démarrage Mains-Libres
67
Frein de stationnement manuel 69
Blocage du différentiel arrière 69
Sélecteur de transmission à 4

roues
motrices
70
Boîte manuelle 6 vitesses 72
Boîte de vitesses automatique 72
Mode de conduite 74
Aide au démarrage en pente 75
Indicateur de changement de rapport 75
Détection de sous-gonflage 76
Aides à la conduite et à la manœuvre -
Recommandations générales
77
Limiteur de vitesse 78
Alerte de survitesse à 120

km/h 79
Régulation de vitesse

- Recommandations
particulières
79
Régulateur de vitesse 80
Alerte de franchissement involontaire
de ligne
81
Aide au stationnement 83
Caméra de recul 84

4
Vue d’ensemble
Poste de conduite
Ces illustrations et descriptions sont présentées
à titre indicatif. La présence et l'emplacement
de certains éléments varient en fonction de la
version ou du niveau de finition.
1.Lève-vitres électriques
Verrouillage
/ déverrouillage centralisé
2. Barrette de commandes latérale
3. Avertisseur sonore
Airbag frontal conducteur
4. Combiné
5. Plafonnier
/ Lecteurs de cartes avant
6. Range lunettes
7. Rétroviseur intérieur
8. Écran monochrome ou écran tactile
9. Commandes du système de chauffage
/ air
conditionné
10. Barrettes de commandes centrales
(inférieure et supérieure) 11 .
Prise USB audio / Prise USB chargeur
12. Contacteur à clé ou bouton START/STOP
13. Sélecteur de mode de transmission 2H, 4H
et 4L
14. Boîte de vitesses
15. Push Sport / Eco
16. Frein de stationnement
Allume-cigares / Prise accessoires 12 V
(120 W)
17. Airbag frontal passager
18. Boîte à gants
19. Neutralisation de l'airbag frontal passager
(sur joue de planche de bord)
Commandes au volant
Selon l'équipement du véhicule, la fonction et
l'emplacement des commandes peuvent varier.1.Commandes d'éclairage extérieur /
Indicateurs de direction
2. Commandes d'essuie-vitre
/ Lave-vitre
3. Réglage du système audio
4. Limiteur de vitesse
/ Régulateur de vitesse
A. Pause du Limiteur de vitesse
/ Régulateur de
vitesse
B. Activation du Régulateur de vitesse
C. Diminution
/ Augmentation de la consigne de
vitesse du Limiteur de vitesse
/ Régulateur
de vitesse
Fonction de mémorisation d'une vitesse
(SET) ou réactivation de la fonction à la
vitesse programmée (RES)
D. Reconnaissance vocale / Médias
E. Activation du Limiteur de vitesse
F. Sélection des menus au combiné et
validation

6
Eco-conduite

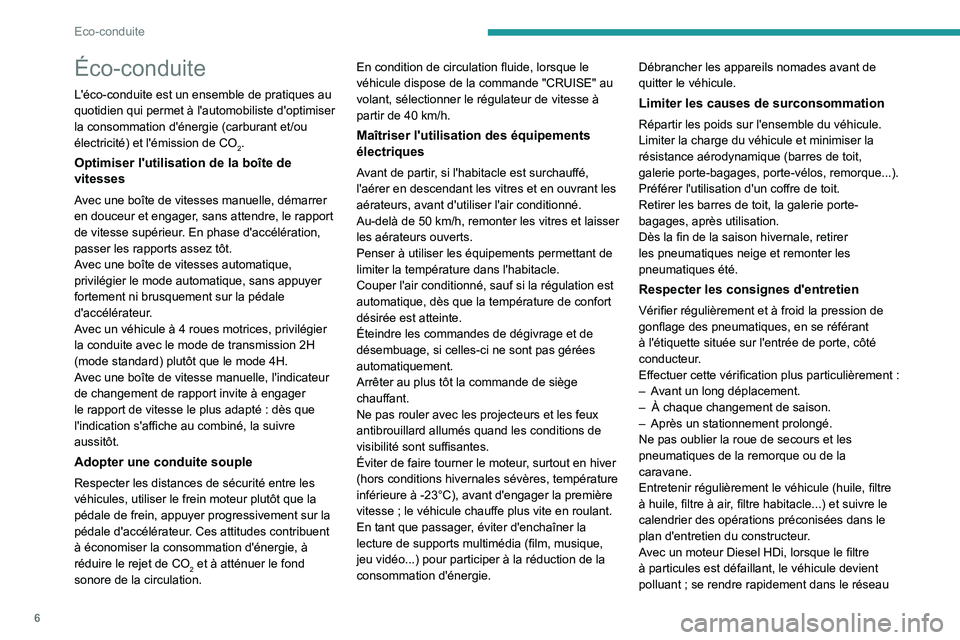

Éco-conduite
L'éco-conduite est un ensemble de pratiques au
quotidien qui permet à l'automobiliste d'optimiser
la consommation d'énergie (carburant et/ou
électricité) et l'émission de CO
2.
Optimiser l'utilisation de la boîte de
vitesses
Avec une boîte de vitesses manuelle, démarrer
en douceur et engager, sans attendre, le rapport
de vitesse supérieur. En phase d'accélération,
passer les rapports assez tôt.
Avec une boîte de vitesses automatique,
privilégier le mode automatique, sans appuyer
fortement ni brusquement sur la pédale
d'accélérateur.
Avec un véhicule à 4 roues motrices, privilégier
la conduite avec le mode de transmission 2H
(mode standard) plutôt que le mode 4H.
Avec une boîte de vitesse manuelle, l'indicateur
de changement de rapport invite à engager
le rapport de vitesse le plus adapté
: dès que
l'indication s'affiche au combiné, la suivre
aussitôt.
Adopter une conduite souple
Respecter les distances de sécurité entre les
véhicules, utiliser le frein moteur plutôt que la
pédale de frein, appuyer progressivement sur la
pédale d'accélérateur. Ces attitudes contribuent
à économiser la consommation d'énergie, à
réduire le rejet de CO
2 et à atténuer le fond
sonore de la circulation. En condition de circulation fluide, lorsque le
véhicule dispose de la commande "CRUISE" au
volant, sélectionner le régulateur de vitesse à
partir de 40
km/h.
Maîtriser l'utilisation des équipements
électriques
Avant de partir, si l'habitacle est surchauffé,
l'aérer en descendant les vitres et en ouvrant les
aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50
km/h, remonter les vitres et laisser
les aérateurs ouverts.
Penser à utiliser les équipements permettant de
limiter la température dans l'habitacle.
Couper l'air conditionné, sauf si la régulation est
automatique, dès que la température de confort
désirée est atteinte.
Éteindre les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêter au plus tôt la commande de siège
chauffant.
Ne pas rouler avec les projecteurs et les feux
antibrouillard allumés quand les conditions de
visibilité sont suffisantes.
Éviter de faire tourner le moteur, surtout en hiver
(hors conditions hivernales sévères, température
inférieure à -23°C), avant d'engager la première
vitesse
; le véhicule chauffe plus vite en roulant.
En tant que passager, éviter d'enchaîner la
lecture de supports multimédia (film, musique,
jeu vidéo...) pour participer à la réduction de la
consommation d'énergie. Débrancher les appareils nomades avant de
quitter le véhicule.
Limiter les causes de surconsommation
Répartir les poids sur l'ensemble du véhicule.
Limiter la charge du véhicule et minimiser la
résistance aérodynamique (barres de toit,
galerie porte-bagages, porte-vélos, remorque...).
Préférer l'utilisation d'un coffre de toit.
Retirer les barres de toit, la galerie porte-
bagages, après utilisation.
Dès la fin de la saison hivernale, retirer
les pneumatiques neige et remonter les
pneumatiques été.
Respecter les consignes d'entretien
Vérifier régulièrement et à froid la pression de
gonflage des pneumatiques, en se référant
à l'étiquette située sur l'entrée de porte, côté
conducteur.
Effectuer cette vérification plus particulièrement
:
–

A
vant un long déplacement.
–

À chaque changement de saison.
–


Après un stationnement prolongé.
Ne pas oublier la roue de secours et les
pneumatiques de la remorque ou de la
caravane.
Entretenir régulièrement le véhicule (huile, filtre
à huile, filtre à air

, filtre habitacle...) et suivre le
calendrier des opérations préconisées dans le
plan d'entretien du constructeur.
Avec un moteur Diesel HDi, lorsque le filtre
à particules est défaillant, le véhicule devient
polluant
; se rendre rapidement dans le réseau

8
Instruments de bord

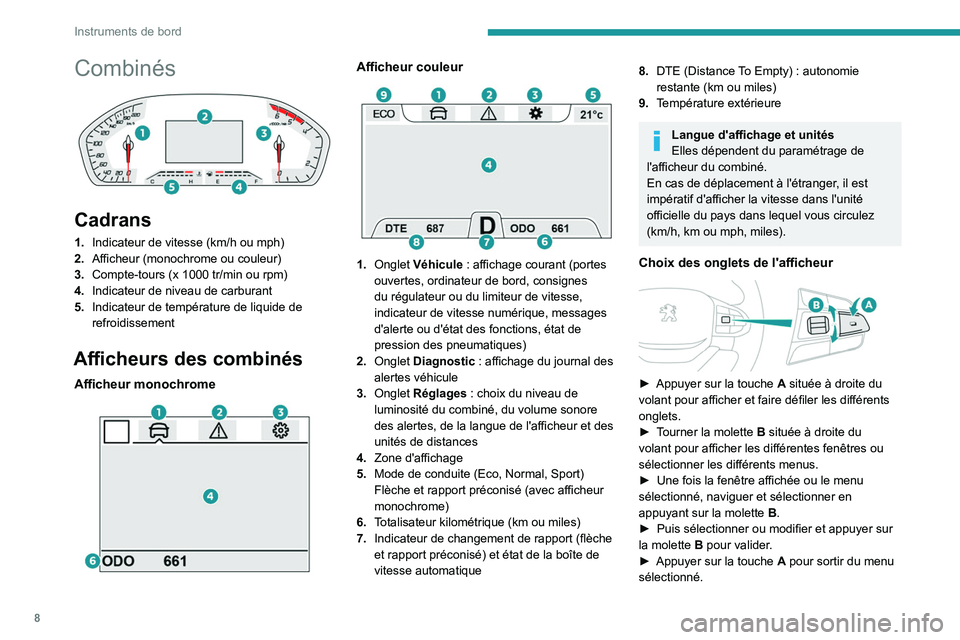

Combinés

Cadrans
1.Indicateur de vitesse (km/h ou mph)
2. Afficheur (monochrome ou couleur)
3. Compte-tours (x 1000 tr/min ou rpm)
4. Indicateur de niveau de carburant
5. Indicateur de température de liquide de
refroidissement
Afficheurs des combinés
Afficheur monochrome

Afficheur couleur

1.Onglet Véhicule : affichage courant (portes
ouvertes, ordinateur de bord, consignes
du régulateur ou du limiteur de vitesse,
indicateur de vitesse numérique, messages
d'alerte ou d'état des fonctions, état de
pression des pneumatiques)
2. Onglet Diagnostic : affichage du journal des
alertes véhicule
3. Onglet Réglages : choix du niveau de
luminosité du combiné, du volume sonore
des alertes, de la langue de l'afficheur et des
unités de distances
4. Zone d'affichage
5. Mode de conduite (Eco, Normal, Sport)
Flèche et rapport préconisé (avec afficheur
monochrome)
6. Totalisateur kilométrique (km ou miles)
7. Indicateur de changement de rapport (flèche
et rapport préconisé) et état de la boîte de
vitesse automatique
8.DTE (Distance To Empty) : autonomie
restante (km ou miles)
9. Température extérieure
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'afficheur du combiné.
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays dans lequel vous circulez
(km/h, km ou mph, miles).
Choix des onglets de l'afficheur

► Appuyer sur la touche A située à droite du
volant pour afficher et faire défiler les différents
onglets.
►

T
ourner la molette
B
située à droite du
volant pour afficher les différentes fenêtres ou
sélectionner les différents menus.
►

Une fois la fenêtre affichée ou le menu
sélectionné, naviguer et sélectionner en
appuyant sur la molette


B
.
►

Puis sélectionner ou modifier et appuyer sur
la molette

B pour valider.
►

Appuyer sur la touche

A
pour sortir du menu
sélectionné.

11
Instruments de bord

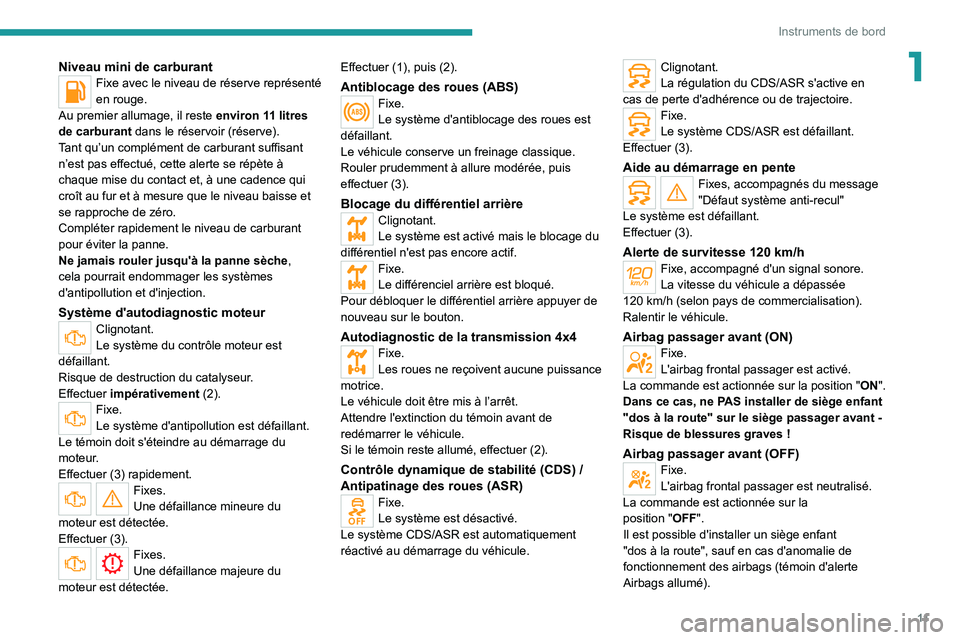

1Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge.
Au premier allumage, il reste environ 11 litres
de carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
Fixes.
Une défaillance mineure du
moteur est détectée.
Effectuer (3).
Fixes.
Une défaillance majeure du
moteur est détectée. Effectuer (1), puis
(2).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Blocage du différentiel arrièreClignotant.
Le système est activé mais le blocage du
différentiel n'est pas encore actif.
Fixe.
Le différenciel arrière est bloqué.
Pour débloquer le différentiel arrière appuyer de
nouveau sur le bouton.
Autodiagnostic de la transmission 4x4Fixe.
Les roues ne reçoivent aucune puissance
motrice.
Le véhicule doit être mis à l’arrêt.
Attendre l'extinction du témoin avant de
redémarrer le véhicule.
Si le témoin reste allumé, effectuer (2).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Alerte de survitesse 120 km/hFixe, accompagné d'un signal sonore.
La vitesse du véhicule a dépassée
120

km/h (selon pays de commercialisation).
Ralentir le véhicule.
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).

13
Instruments de bord
1Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin d'alerte
centralisée STOP s'allument en rouge au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Totalisateur kilométrique
Le totalisateur kilométrique mesure la distance
totale parcourue par le véhicule depuis sa
première mise en circulation.
Contact mis, le kilométrage total est indiqué
en permanence. Il reste affiché pendant
30
secondes à la coupure du contact. Il s'affiche
à l'ouverture de la porte conducteur ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Rhéostat d'éclairage du
combiné
Rhéostat d'éclairage du
combiné
► Dans l'on glet Réglages, sélectionner
"Luminosité ".


► Régler la luminosité, en utilisant la molette
située à droite sur le volant.
Rhéostat d'éclairage de
l'écran tactile
► Appuyer sur la touche " Réglages".
► Sélectionner "Afficher" puis
"Luminosité ".
►

Régler la luminosité, en déplaçant le curseur
.
La luminosité peut être réglée
différemment en mode jour (commande
d'éclairage en position

"
OFF") et en mode nuit
(commande d'éclairage dans tout autre
position).
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).

15
Instruments de bord
1Écran monochrome
Affichages

En fonction du contexte, s'affichent :
– l'heure,
–

la date,
–


la source audio en cours d'écoute,
–


les informations du téléphone ou du kit
mains-libres,
–


les menus de paramétrage du système audio.
Commandes
Depuis la façade de l'afficheur, appuyer sur :
► " SETUP" ; accès au menu général,
►

"
BAND " ; sélection des gammes d'ondes
(FM1
/ FM2 / FM3 / AM1 / AM2),
►

"
1, 2, 3, 4, 5 et 6" ; choix d'une station radio
mémorisée en mode radio. Appui long pour
mémoriser,
►

"
RDM" : lecture aléatoire du contenu audio
USB, ►

"
RDS" ; sélection du mode RDS (information
routière en temps réél, suivi de la station
automatique et titre des radio),
►
"
RPT" ; ordre de répétition du contenu audio
USB,
► variation d'une valeur de réglage,
recherche d'une station radio ou lecture
suivante/précédente en source USB ou
Bluetooth
®,
56► naviguer entre les me nu et les
dossier audio en lecture USB,
► Audio ; menu des réglages audio,
1► Décrocher ; appel en mode
Bluetooth®,
4► Raccroc her ; appel en mode
Bluetooth®.
Pour plus d'informations sur l'écran
monochrome, se reporter à la rubrique "Audio et
télématique".
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure.
–


Affichage et rappel des réglages du système
d'air conditionné.
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
– Affichage des fonctions d'aides visuelles à la
manoeuvre.
–

Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
Utiliser les touches matérialisées sur l'écran
tactile pour accéder aux différents menus.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction, appuyer
sur le curseur matérialisé en face de la fonction.
Le curseur passe de couleur orange pour
signifier que la fonction est activée.

16
Instruments de bord
Retour à la page des menus.
Menus
Il est possible de modifier l'apparence de
l'écran tactile en choisissant un fond et
un mode d'affichage différent ( Classic, Sport
ou Technology ). En fonction du mode choisi,
les menus peuvent être affichés à des
emplacements variables et de formes
différentes.
Pour plus d'informations sur la modification
de l'apparence de l'écran tactile, se reporter à
la rubrique Audio et télématique .
Exemple avec le mode d'affichage " Classic".


Media
Voir rubrique "Audio et télématique".
Radio
Voir rubrique "Audio et télématique".
Navigation*
* Selon équipement. Voir rubrique "Audio et télématique".
Téléphone
Voir rubrique "Audio et télématique".
Réglages
Principaux réglages du système.
Réglage Véhicule
Activation, désactivation et paramétrage
de certaines fonctions.
Fichier
Accès directement au contenu du
système ou au contenu USB.
Aide
Accès aux informations d'utilisation du
système et du véhicule.
Réglage du volume / Coupure du son
(appui court).
Marche
/ Arrêt du système audio (appui long).
Voir rubrique "Audio et télématique".
Bandeaux d'informations
Certaines informations sont affichées en
permanence dans les bandeaux de l'écran
tactile.
Bandeau supérieur
– Heure.
– Rappel des informations des menus
Radio
Media et Téléphone .
–

Notifications.
–


Affichage et rappel des réglages du système
d'air conditionné. –


Accès rapide aux
Réglages
de la luminosité
de l'écran tactile, du volume des appel
(téléphone), de la connexion Bluetooth
® et du
volume des média.
Bandeau inférieur
– Accès rapide à certains menus de l'écran
tactile (personnalisation, Bluetooth, vidéo,
aide…).
–

Accès aux profiles utilisateurs.
–


Accès à la reconnaissance vocale.
