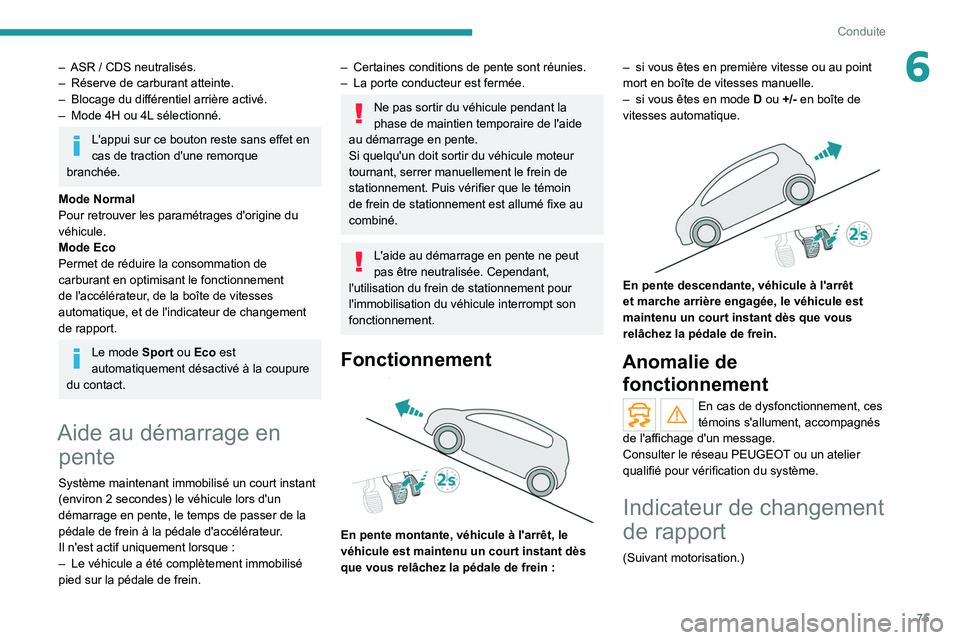

2021 Peugeot Landtrek ECO mode

75
Conduite
6– ASR / CDS neutralisés.
– Réserve de carburant atteinte.
–

Blocage du différentiel arrière activé.
–


Mode
4H ou 4L sélectionné.
L'appui sur ce bouton reste sans effet en
cas de traction d'une remorque
branchée.
Mode Normal
Pour retrouver les paramétrages d'origine du
véhicule.
Mode Eco
Permet de réduire la consommation de
carburant en optimisant le fonctionnement
de l'accélérateur, de la boîte de vitesses
automatique, et de l'indicateur de changement
de rapport.
Le mode Sport ou Eco est
automatiquement désactivé à la coupure
du contact.
Aide au démarrage en pente
Système maintenant immobilisé un court instant
(environ 2
secondes) le véhicule lors d'un
démarrage en pente, le temps de passer de la
pédale de frein à la pédale d'accélérateur.
Il n'est actif uniquement lorsque
:
–

Le véhicule a été complètement immobilisé
pied sur la pédale de frein.
– Certaines conditions de pente sont réunies.
– La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin
de frein de stationnement est allumé fixe au
combiné.
L'aide au démarrage en pente ne peut
pas être neutralisée. Cependant,
l'utilisation du frein de stationnement pour
l'immobilisation du véhicule interrompt son
fonctionnement.
Fonctionnement

En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un court instant dès
que vous relâchez la pédale de frein : –

si vous êtes en première vitesse ou au point
mort en boîte de vitesses manuelle.
–

si vous êtes en mode
D ou +/- en boîte de
vitesses automatique.


En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule est
maintenu un court instant dès que vous
relâchez la pédale de frein.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument, accompagnés
de l'affichage d'un message.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Indicateur de changement
de rapport
(Suivant motorisation.)

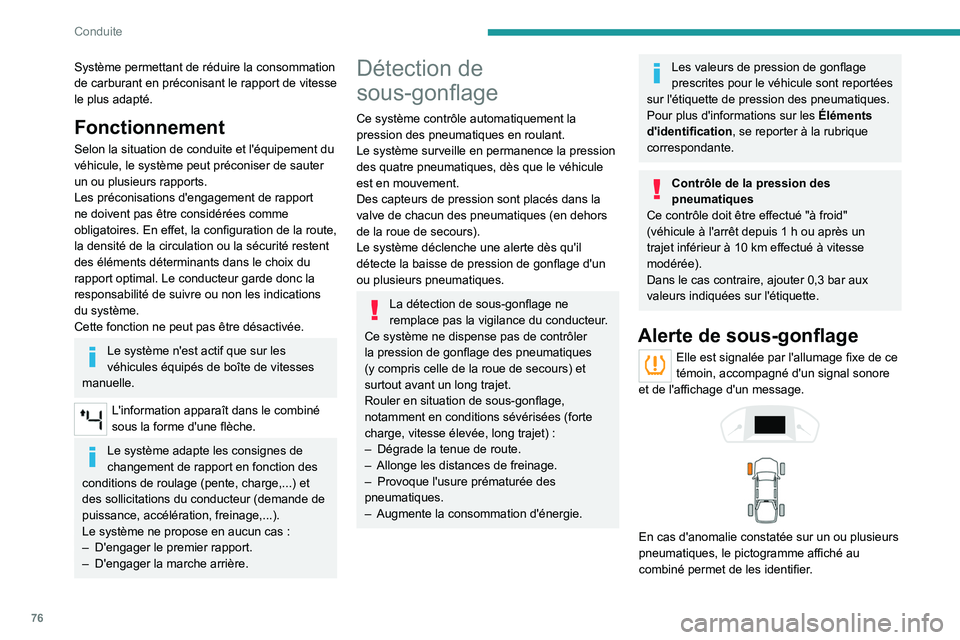

76
Conduite
Système permettant de réduire la consommation
de carburant en préconisant le rapport de vitesse
le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement du
véhicule, le système peut préconiser de sauter
un ou plusieurs rapports.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la route,
la densité de la circulation ou la sécurité restent
des éléments déterminants dans le choix du
rapport optimal. Le conducteur garde donc la
responsabilité de suivre ou non les indications
du système.
Cette fonction ne peut pas être désactivée.
Le système n'est actif que sur les
véhicules équipés de boîte de vitesses
manuelle.
L'information apparaît dans le combiné
sous la forme d'une flèche.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande de
puissance, accélération, freinage,...).
Le système ne propose en aucun cas
:
–

D'engager le premier rapport.
–


D'engager la marche arrière.
Détection de
sous-gonflage
Ce système contrôle automatiquement la
pression des pneumatiques en roulant.
Le système surveille en permanence la pression
des quatre pneumatiques, dès que le véhicule
est en mouvement.
Des capteurs de pression sont placés dans la
valve de chacun des pneumatiques (en dehors
de la roue de secours).
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou plusieurs pneumatiques.
La détection de sous-gonflage ne
remplace pas la vigilance du conducteur.
Ce système ne dispense pas de contrôler
la pression de gonflage des pneumatiques
(y compris celle de la roue de secours) et
surtout avant un long trajet.
Rouler en situation de sous-gonflage,
notamment en conditions sévérisées (forte
charge, vitesse élevée, long trajet)
:
–

Dégrade la tenue de route.
–


Allonge les distances de freinage.
–


Provoque l'usure prématurée des
pneumatiques.
–


Augmente la consommation d'énergie.
Les valeurs de pression de gonflage
prescrites pour le véhicule sont reportées
sur l'étiquette de pression des pneumatiques.
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Contrôle de la pression des
pneumatiques
Ce contrôle doit être effectué "à froid"
(véhicule à l'arrêt depuis 1
h ou après un
trajet inférieur à 10
km effectué à vitesse
modérée).
Dans le cas contraire, ajouter 0,3
bar aux
valeurs indiquées sur l'étiquette.
Alerte de sous-gonflage
Elle est signalée par l'allumage fixe de ce
témoin, accompagné d'un signal sonore
et de l'affichage d'un message.




En cas d'anomalie constatée sur un ou plusieurs
pneumatiques, le pictogramme affiché au
combiné permet de les identifier.

79
Conduite
6Commande au volant

1.ON / OFF du limiteur ( LIMIT)
2. Diminution de la vitesse de consigne
3. Augmentation de la vitesse de consigne
Affichage au combiné



4. Indication de sélection du mode limiteur.
5. Valeur de la vitesse de consigne.
Mise en marche / Pause
► Appuyer sur la touche 1 pour sélectionner le
mode limiteur (LIMIT) ; la fonction est en pause.
►

Si le seuil de vitesse limite vous convient,
appuyer sur la touche


2
pour mettre en marche
le limiteur.
►

Appuyer sur la touche

1
(LIMIT) permet
d'interrompre la fonction.
Si les conditions de mise en marche du
limiteur ne sont pas remplies, un
message apparaît sur l'afficheur du combiné.
Réglage de la vitesse limite
(consigne)
Pour modifier la valeur de vitesse limite à partir
de la vitesse actuelle du véhicule :
►

Pour des pas de +/- 1
km/h, faire un appui
long sur la touche

2
ou 3.
►

Pour des pas de +/- 5
km/h, faire des appuis
courts successifs sur la touche
2 ou 3.
Dépassement de la vitesse
de consigne
► Appuyer à fond sur la pédale d'accélérateur .
Le limiteur se neutralise et la vitesse de
consigne affichée clignote.
►

Relâcher la pédale d'accélérateur pour
revenir au-dessous de la vitesse programmée.
En cas de forte descente ou en cas de
forte accélération, le limiteur de vitesse
n'empêche pas le véhicule de dépasser la
vitesse de consigne.
Freiner si nécessaire pour maîtriser l'allure de
votre véhicule.
Arrêt
► Appuyer sur la touche 1 (OFF) : l'affichage
des informations liées au limiteur de vitesse
disparaît.
Alerte de survitesse à 120 km/h
(Selon pays de commercialisation)
Le système d'alerte de survitesse déclenche
une alerte dès qu'il détecte que la vitesse est
supérieure à 120
km/h.
L'alerte est signalée par le clignotement
de ce témoin au combiné accompagné
d'un signal sonore.
L'alerte est maintenue tant que la vitesse du
véhicule n'est pas inférieure à 120
km/h.
Le système d'alerte de survitesse n'est
pas désactivable.
Régulation de vitesse -
Recommandations
particulières
Pour la sécurité de tous, activer le
régulateur de vitesse uniquement si les
conditions de circulation permettent de rouler

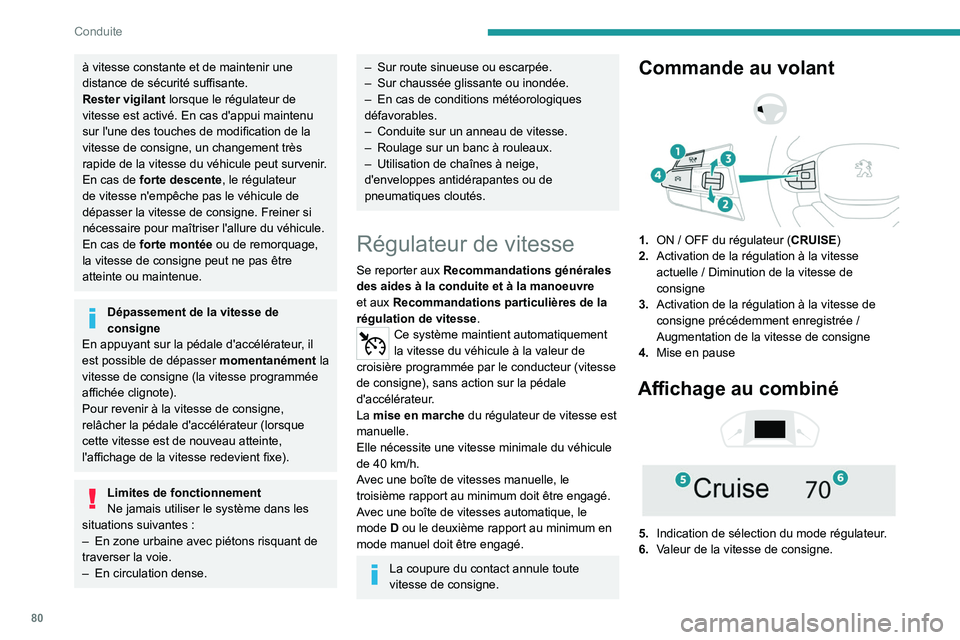

80
Conduite
à vitesse constante et de maintenir une
distance de sécurité suffisante.
Rester vigilant lorsque le régulateur de
vitesse est activé. En cas d'appui maintenu
sur l'une des touches de modification de la
vitesse de consigne, un changement très
rapide de la vitesse du véhicule peut survenir.
En cas de forte descente, le régulateur
de vitesse n'empêche pas le véhicule de
dépasser la vitesse de consigne. Freiner si
nécessaire pour maîtriser l'allure du véhicule.
En cas de forte montée ou de remorquage,
la vitesse de consigne peut ne pas être
atteinte ou maintenue.
Dépassement de la vitesse de
consigne
En appuyant sur la pédale d'accélérateur, il
est possible de dépasser momentanément la
vitesse de consigne (la vitesse programmée
affichée clignote).
Pour revenir à la vitesse de consigne,
relâcher la pédale d'accélérateur (lorsque
cette vitesse est de nouveau atteinte,
l'affichage de la vitesse redevient fixe).
Limites de fonctionnement
Ne jamais utiliser le système dans les
situations suivantes
:
–

En zone urbaine avec piétons risquant de
traverser la voie.
–


En circulation dense.
– Sur route sinueuse ou escarpée.
– Sur chaussée glissante ou inondée.
–

En cas de conditions météorologiques
défavorables.
–


Conduite sur un anneau de vitesse.
–


Roulage sur un banc à rouleaux.
–


Utilisation de chaînes à neige,
d'enveloppes antidérapantes ou de
pneumatiques cloutés.
Régulateur de vitesse
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre
et aux Recommandations particulières de la
régulation de vitesse.
Ce système maintient automatiquement
la vitesse du véhicule à la valeur de
croisière programmée par le conducteur (vitesse
de consigne), sans action sur la pédale
d'accélérateur.
La mise en marche du régulateur de vitesse est
manuelle.
Elle nécessite une vitesse minimale du véhicule
de 40

km/h.
Avec une boîte de vitesses manuelle, le
troisième rapport au minimum doit être engagé.
Avec une boîte de vitesses automatique, le
mode

D ou le deuxième rapport au minimum en
mode manuel doit être engagé.
La coupure du contact annule toute
vitesse de consigne.
Commande au volant

1. ON / OFF du régulateur (CRUISE)
2. Activation de la régulation à la vitesse
actuelle
/ Diminution de la vitesse de
consigne
3. Activation de la régulation à la vitesse de
consigne précédemment enregistrée
/
Augmentation de la vitesse de consigne
4. Mise en pause
Affichage au combiné



5. Indication de sélection du mode régulateur.
6. Valeur de la vitesse de consigne.

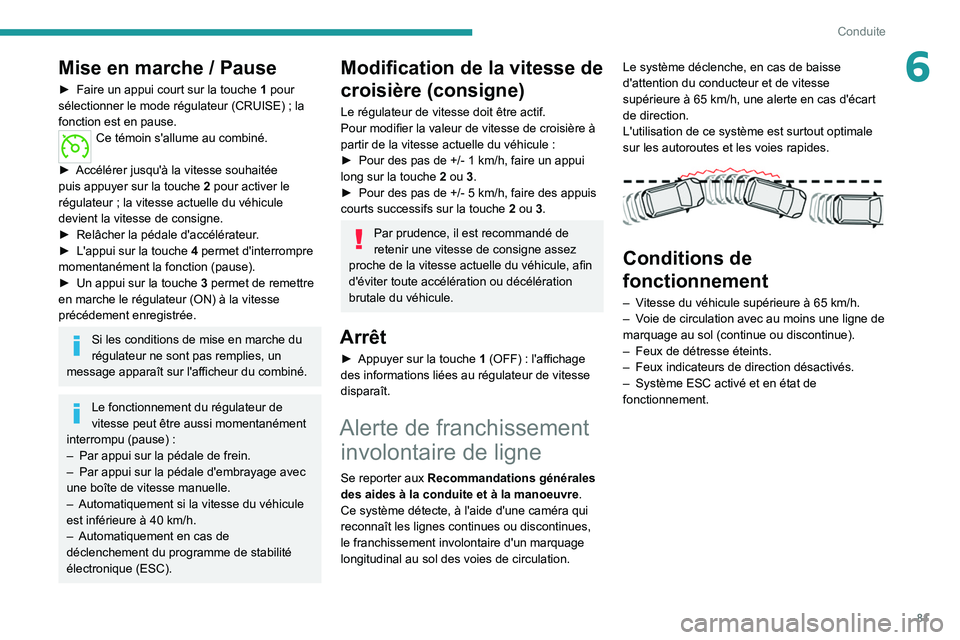

81
Conduite
6Mise en marche / Pause
► Faire un appui court sur la touche 1 pour
sélectionner le mode régulateur (CRUISE) ; la
fonction est en pause.
Ce témoin s'allume au combiné.
►

Accélérer jusqu'à la vitesse souhaitée
puis appuyer sur la touche


2
pour activer le
régulateur
; la vitesse actuelle du véhicule
devient la vitesse de consigne.
►

Relâcher la pédale d'accélérateur
.
►

L'appui sur la touche

4
permet d'interrompre
momentanément la fonction (pause).
►

Un appui sur la touche

3
permet de remettre
en marche le régulateur (ON) à la vitesse
précédement enregistrée.
Si les conditions de mise en marche du
régulateur ne sont pas remplies, un
message apparaît sur l'afficheur du combiné.
Le fonctionnement du régulateur de
vitesse peut être aussi momentanément
interrompu (pause)
:
–

Par appui sur la pédale de frein.
–


Par appui sur la pédale d'embrayage avec
une boîte de vitesse manuelle.
–


Automatiquement si la vitesse du véhicule
est inférieure à 40

km/h.
–

Automatiquement en cas de
déclenchement du programme de stabilité
électronique (ESC).
Modification de la vitesse de
croisière (consigne)
Le régulateur de vitesse doit être actif.
Pour modifier la valeur de vitesse de croisière à
partir de la vitesse actuelle du véhicule
:
►

Pour des pas de +/- 1
km/h, faire un appui
long sur la touche

2
ou 3.
►

Pour des pas de +/- 5
km/h, faire des appuis
courts successifs sur la touche
2 ou 3.
Par prudence, il est recommandé de
retenir une vitesse de consigne assez
proche de la vitesse actuelle du véhicule, afin
d'éviter toute accélération ou décélération
brutale du véhicule.
Arrêt
► Appuyer sur la touche 1 (OFF) : l'affichage
des informations liées au régulateur de vitesse
disparaît.
Alerte de franchissement involontaire de ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Ce système détecte, à l'aide d'une caméra qui
reconnaît les lignes continues ou discontinues,
le franchissement involontaire d'un marquage
longitudinal au sol des voies de circulation. Le système déclenche, en cas de baisse
d'attention du conducteur et de vitesse
supérieure à 65
km/h, une alerte en cas d'écart
de direction.
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule supérieure à 65 km/h.
– V oie de circulation avec au moins une ligne de
marquage au sol (continue ou discontinue).
–

Feux de détresse éteints.
–


Feux indicateurs de direction désactivés.
–


Système ESC activé et en état de
fonctionnement.

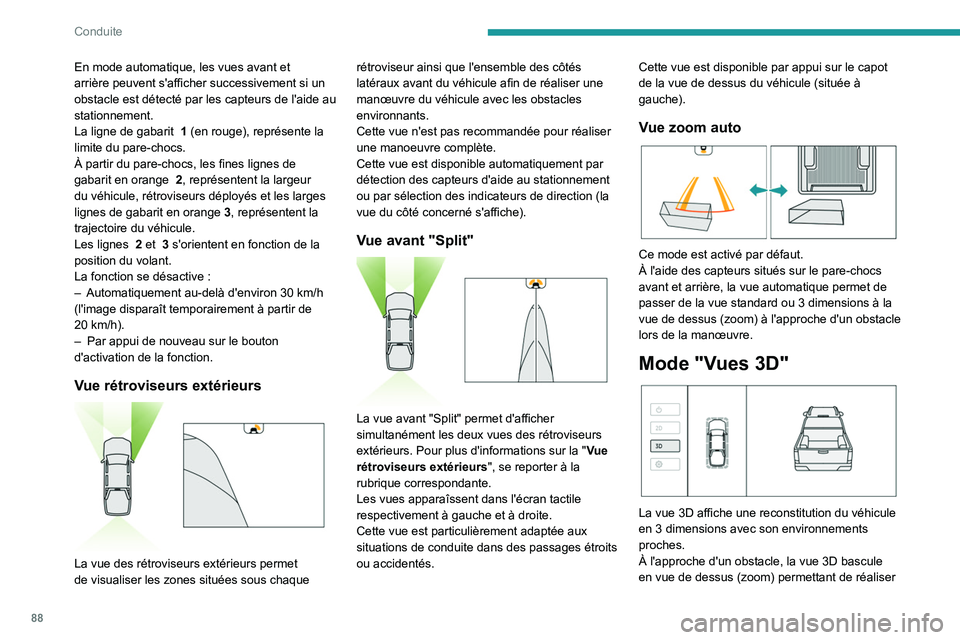

88
Conduite
En mode automatique, les vues avant et
arrière peuvent s'afficher successivement si un
obstacle est détecté par les capteurs de l'aide au
stationnement.
La ligne de gabarit
1
(en rouge), représente la
limite du pare-chocs.
À partir du pare-chocs, les fines lignes de
gabarit en orange

2
, représentent la largeur
du véhicule, rétroviseurs déployés et les larges
lignes de gabarit en orange

3
, représentent la
trajectoire du véhicule.
Les lignes

2
et
3
s'orientent en fonction de la
position du volant.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20
km/h).
–

Par appui de nouveau sur le bouton
d'activation de la fonction.
Vue rétroviseurs extérieurs

La vue des rétroviseurs extérieurs permet
de visualiser les zones situées sous chaque rétroviseur ainsi que l'ensemble des côtés
latéraux avant du véhicule afin de réaliser une
manœuvre du véhicule avec les obstacles
environnants.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Cette vue est disponible automatiquement par
détection des capteurs d'aide au stationnement
ou par sélection des indicateurs de direction (la
vue du côté concerné s'affiche).
Vue avant "Split"

La vue avant "Split" permet d'afficher
simultanément les deux vues des rétroviseurs
extérieurs. Pour plus d'informations sur la "
Vue
rétroviseurs extérieurs ", se reporter à la
rubrique correspondante.
Les vues apparaîssent dans l'écran tactile
respectivement à gauche et à droite.
Cette vue est particulièrement adaptée aux
situations de conduite dans des passages étroits
ou accidentés. Cette vue est disponible par appui sur le capot
de la vue de dessus du véhicule (située à
gauche).
Vue zoom auto

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant et arrière, la vue automatique permet de
passer de la vue standard ou 3
dimensions à la
vue de dessus (zoom) à l'approche d'un obstacle
lors de la manœuvre.
Mode "Vues 3D"

La vue 3D affiche une reconstitution du véhicule
en 3 dimensions avec son environnements
proches.
À l'approche d'un obstacle, la vue
3D bascule
en vue de dessus (zoom) permettant de réaliser

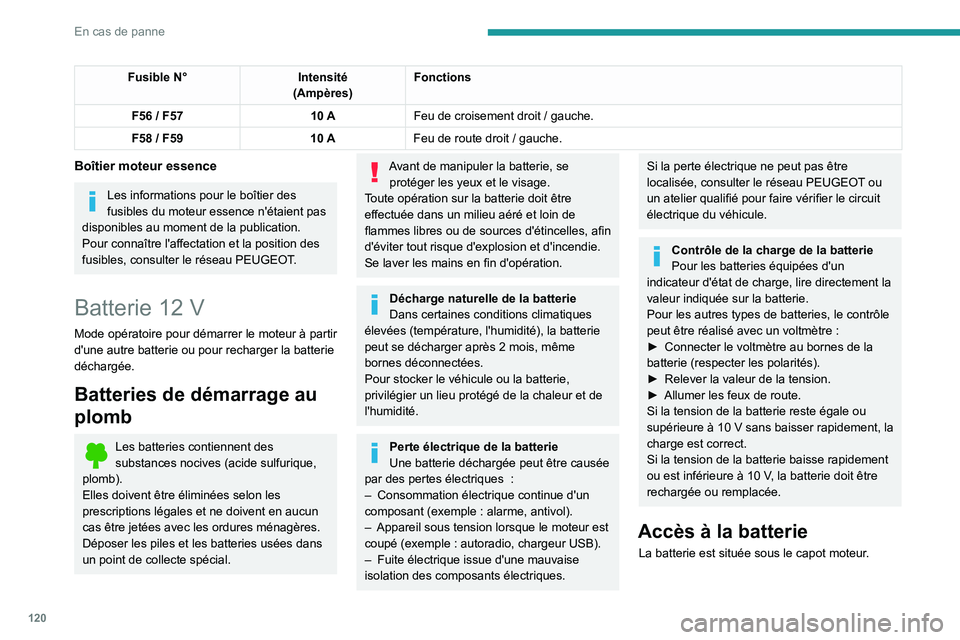

120
En cas de panne
Fusible N°Intensité
(Ampères) Fonctions
F56 / F57 10 AFeu de croisement droit
/ gauche.
F58 / F59 10 AFeu de route droit
/ gauche.
Boîtier moteur essence
Les informations pour le boîtier des
fusibles du moteur essence n'étaient pas
disponibles au moment de la publication.
Pour connaître l'affectation et la position des
fusibles, consulter le réseau PEUGEOT.
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées dans
un point de collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Décharge naturelle de la batterie
Dans certaines conditions climatiques
élevées (température, l'humidité), la batterie
peut se décharger après 2
mois, même
bornes déconnectées.
Pour stocker le véhicule ou la batterie,
privilégier un lieu protégé de la chaleur et de
l'humidité.
Perte électrique de la batterie
Une batterie déchargée peut être causée
par des pertes électriques
:
–

Consommation électrique continue d'un
composant (exemple

: alarme, antivol).
–

Appareil sous tension lorsque le moteur est
coupé (exemple

: autoradio, chargeur USB).
–

Fuite électrique issue d'une mauvaise
isolation des composants électriques.
Si la perte électrique ne peut pas être
localisée, consulter le réseau PEUGEOT ou
un atelier qualifié pour faire vérifier le circuit
électrique du véhicule.
Contrôle de la charge de la batterie
Pour les batteries équipées d'un
indicateur d'état de charge, lire directement la
valeur indiquée sur la batterie.
Pour les autres types de batteries, le contrôle
peut être réalisé avec un voltmètre
:
►

Connecter le voltmètre au bornes de la
batterie (respecter les polarités).
►


Relever la valeur de la tension.
►


Allumer les feux de route.
Si la tension de la batterie reste égale ou
supérieure

à 10 V sans baisser rapidement, la
charge est correct.
Si la tension de la batterie baisse rapidement
ou est inférieure à 10
V, la batterie doit être
rechargée ou remplacée.
Accès à la batterie
La batterie est située sous le capot moteur.

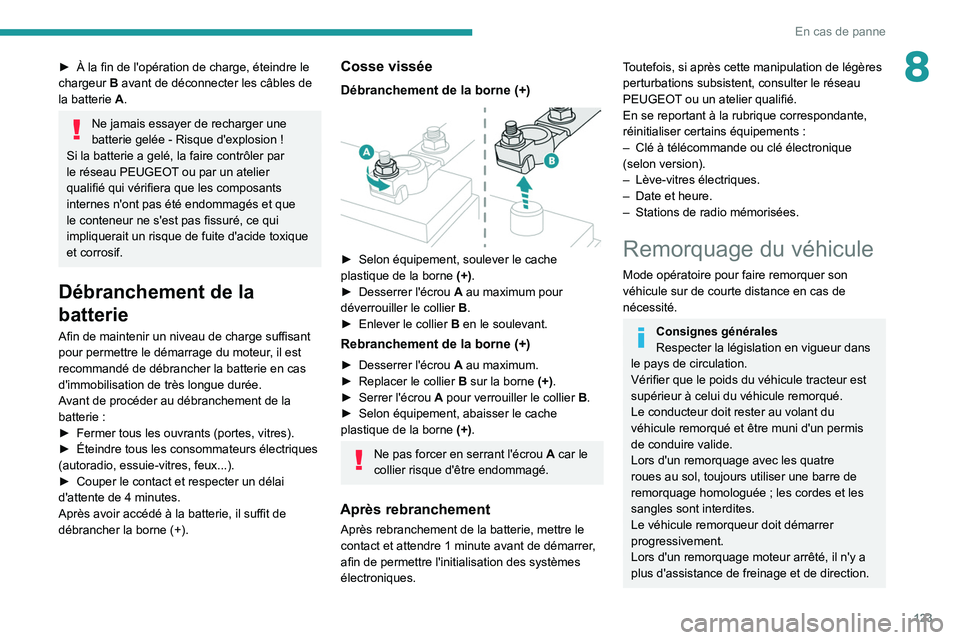

123
En cas de panne
8► À la fin de l'opération de charge, éteindre le
chargeur B avant de déconnecter les câbles de
la batterie
A.
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
►

Fermer tous les ouvrants (portes, vitres).
►


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et respecter un délai
d'attente de 4

minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne
(+).
Cosse vissée
Débranchement de la borne (+)

► Selon équipement, soulever le cache
plastique de la borne (+) .
►

Desserrer l'écrou

A
au maximum pour
déverrouiller le collier

B
.
►

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)
► Desserrer l'écrou A au maximum.
► Replacer le collier B sur la borne (+).
►

Serrer l'écrou
A pour verrouiller le collier
B
.
►

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en serrant l'écrou A car le
collier risque d'être endommagé.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Remorquage du véhicule
Mode opératoire pour faire remorquer son
véhicule sur de courte distance en cas de
nécessité.
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée
; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.
