7

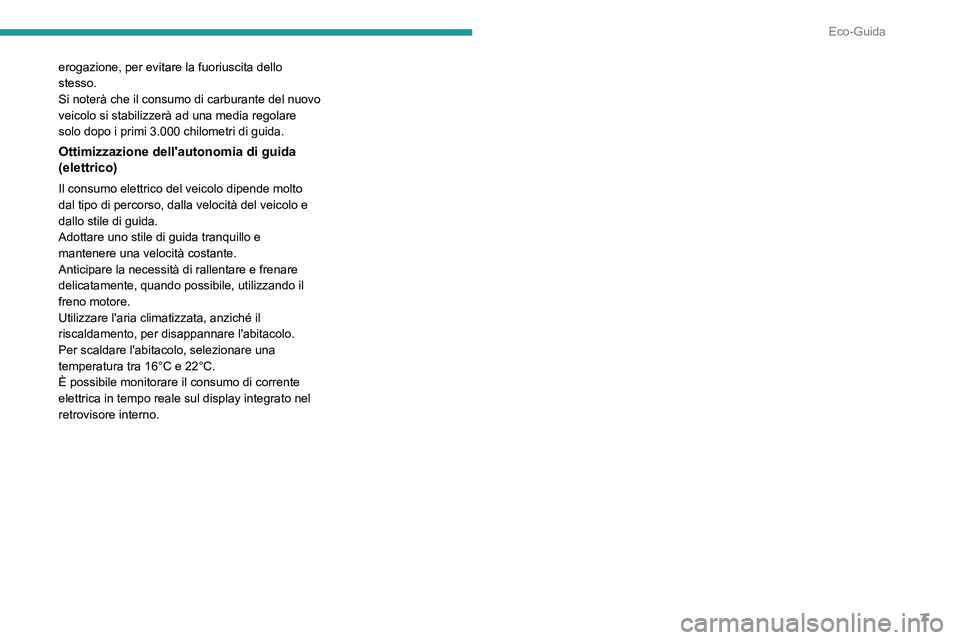

Eco-Guida
erogazione, per evitare la fuoriuscita dello
stesso.
Si noterà che il consumo di carburante del nuovo
veicolo si stabilizzerà ad una media regolare
solo dopo i primi 3.000 chilometri di guida.
Ottimizzazione dell'autonomia di guida
(elettrico)
Il consumo elettrico del veicolo dipende molto
dal tipo di percorso, dalla velocità del veicolo e
dallo stile di guida.
Adottare uno stile di guida tranquillo e
mantenere una velocità costante.
Anticipare la necessità di rallentare e frenare
delicatamente, quando possibile, utilizzando il
freno motore.
Utilizzare l'aria climatizzata, anziché il
riscaldamento, per disappannare l'abitacolo.
Per scaldare l'abitacolo, selezionare una
temperatura tra 16°C e 22°C.
È possibile monitorare il consumo di corrente
elettrica in tempo reale sul display integrato nel
retrovisore interno.

8
Strumenti del cruscotto
Quadro strumenti

1.Tachimetro (km/h o mph)
2. Display
3. Indicatore livello carburante (Diesel)
4. Temperatura liquido di raffreddamento
(Diesel)
5. Contagiri (giri/min x 1.000) (Diesel)
Veicoli elettrici
L'indicatore del livello di carburante,
l'indicatore della temperatura del liquido di
raffreddamento e il contagiri sono disattivati.
Display livello 1

Nella parte inferiore:
– Ora.
–

T
emperatura esterna. –

Chilometri/miglia percorsi.
–

Computer di bordo (autonomia, consumo,
ecc.) (Diesel).
–

Regolazione dell'altezza dei fari.
–

A
vviso programmabile superamento velocità.
–
Regolatore o limitatore di velocità (Diesel).
–

Indicatore di cambio marcia (Diesel).
–

Stop & Start (Diesel).
Nella parte superiore:
–

Data.
–

Indicatore di manutenzione.
–

Messaggi d'allarme.
–

Messaggi di stato delle funzioni.
–

Configurazione del veicolo
Display livello 2

Nella parte sinistra:
–
Ora.
–

T
emperatura esterna
–

Spie di allarme o di stato.
–


Regolatore o limitatore di velocità (Diesel).
Nella parte destra:
–


Data.
–


Indicatore di manutenzione. –


Computer di bordo (autonomia, consumo,
ecc.) (Diesel).
–

Messaggi d'allarme.
–

Messaggi di stato delle funzioni.
–

Configurazione del veicolo
–

Regolazione dell'altezza dei fari.
–

Chilometri/miglia percorsi.
Luminosità degli strumenti
e dei comandi
È possibile regolare la luminosità degli
strumenti e dei comandi utilizzando il
pulsante

MODE
(MODALITÀ), mentre le luci di
posizione sono accese.
Per ulteriori informazioni sulla Configurazione
del veicolo (MODE) (MODALITÀ), fare
riferimento alla sezione corrispondente.
Display integrato nel
retrovisore interno
(elettrico)
Il retrovisore interno contiene un display dedicato
che visualizza le informazioni dell'impianto
elettrico. Si accende all'inserimento del contatto
e quando si carica il veicolo.

9
Strumenti del cruscotto
1

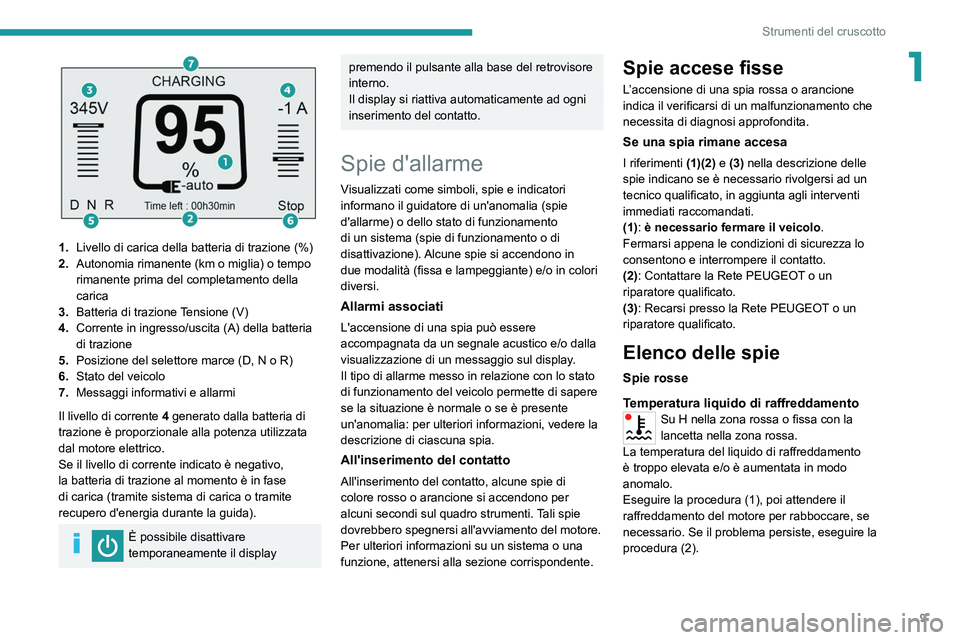

1.Livello di carica della batteria di trazione (%)
2. Autonomia rimanente (km o miglia) o tempo
rimanente prima del completamento della
carica
3. Batteria di trazione Tensione (V)
4. Corrente in ingresso/uscita (A) della batteria
di trazione
5. Posizione del selettore marce (D, N o R)
6. Stato del veicolo
7. Messaggi informativi e allarmi
Il livello di corrente 4 generato dalla batteria di
trazione è proporzionale alla potenza utilizzata
dal motore elettrico.
Se il livello di corrente indicato è negativo,
la batteria di trazione al momento è in fase
di carica (tramite sistema di carica o tramite
recupero d'energia durante la guida).
È possibile disattivare
temporaneamente il display
premendo il pulsante alla base del retrovisore
interno.
Il display si riattiva automaticamente ad ogni
inserimento del contatto.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Elenco delle spie
Spie rosse
Temperatura liquido di raffreddamento
Su H nella zona rossa o fissa con la
lancetta nella zona rossa.
La temperatura del liquido di raffreddamento
è troppo elevata e/o è aumentata in modo
anomalo.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).

10
Strumenti del cruscotto

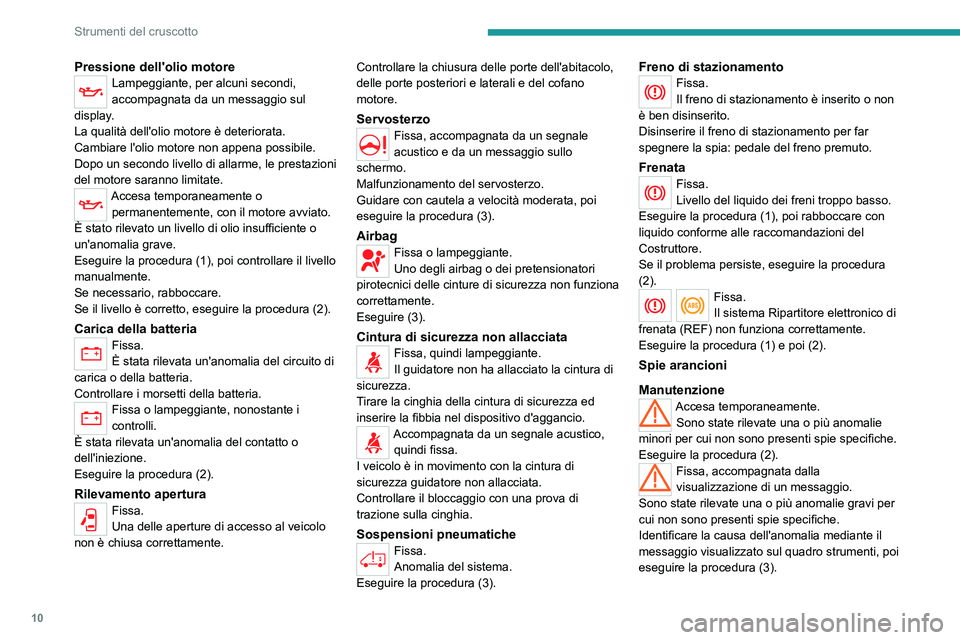

Pressione dell'olio motoreLampeggiante, per alcuni secondi,
accompagnata da un messaggio sul
display.
La qualità dell'olio motore è deteriorata.
Cambiare l'olio motore non appena possibile.
Dopo un secondo livello di allarme, le prestazioni
del motore saranno limitate.
Accesa temporaneamente o permanentemente, con il motore avviato.
È stato rilevato un livello di olio insufficiente o
un'anomalia grave.
Eseguire la procedura (1), poi controllare il livello
manualmente.
Se necessario, rabboccare.
Se il livello è corretto, eseguire la procedura (2).
Carica della batteriaFissa.
È stata rilevata un'anomalia del circuito di
carica o della batteria.
Controllare i morsetti della batteria.
Fissa o lampeggiante, nonostante i
controlli.
È stata rilevata un'anomalia del contatto o
dell'iniezione.
Eseguire la procedura (2).
Rilevamento aperturaFissa.
Una delle aperture di accesso al veicolo
non è chiusa correttamente. Controllare la chiusura delle porte dell'abitacolo,
delle porte posteriori e laterali e del cofano
motore.
ServosterzoFissa, accompagnata da un segnale
acustico e da un messaggio sullo
schermo.
Malfunzionamento del servosterzo.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
AirbagFissa o lampeggiante.
Uno degli airbag o dei pretensionatori
pirotecnici delle cinture di sicurezza non funziona
correttamente.
Eseguire (3).
Cintura di sicurezza non allacciataFissa, quindi lampeggiante.
Il guidatore non ha allacciato la cintura di
sicurezza.
Tirare la cinghia della cintura di sicurezza ed
inserire la fibbia nel dispositivo d'aggancio.
Accompagnata da un segnale acustico, quindi fissa.
I veicolo è in movimento con la cintura di
sicurezza guidatore non allacciata.
Controllare il bloccaggio con una prova di
trazione sulla cinghia.
Sospensioni pneumaticheFissa.
Anomalia del sistema.
Eseguire la procedura (3).
Freno di stazionamentoFissa.
Il freno di stazionamento è inserito o non
è ben disinserito.
Disinserire il freno di stazionamento per far
spegnere la spia: pedale del freno premuto.
FrenataFissa.
Livello del liquido dei freni troppo basso.
Eseguire la procedura (1), poi rabboccare con
liquido conforme alle raccomandazioni del
Costruttore.
Se il problema persiste, eseguire la procedura
(2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Spie arancioni
Manutenzione
Accesa temporaneamente. Sono state rilevate una o più anomalie
minori per cui non sono presenti spie specifiche.
Eseguire la procedura (2).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi per
cui non sono presenti spie specifiche.
Identificare la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti, poi
eseguire la procedura (3).

11
Strumenti del cruscotto

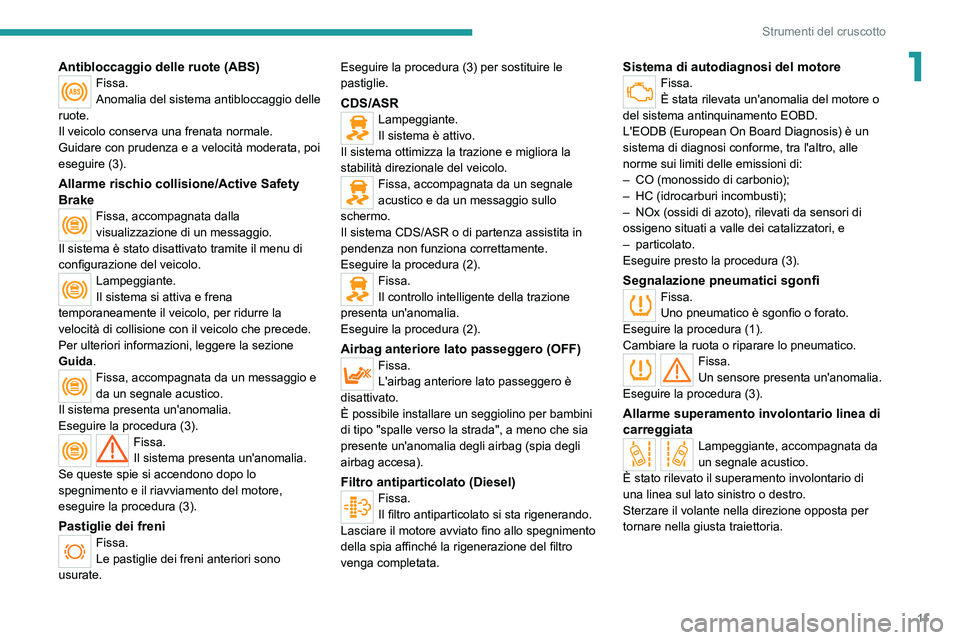

1Antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata, poi
eseguire (3).
Allarme rischio collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il menu di
configurazione del veicolo.
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo, per ridurre la
velocità di collisione con il veicolo che precede.
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa.
Il sistema presenta un'anomalia.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire la procedura (3).
Pastiglie dei freniFissa.
Le pastiglie dei freni anteriori sono
usurate. Eseguire la procedura (3) per sostituire le
pastiglie.
CDS/ASRLampeggiante.
Il sistema è attivo.
Il sistema ottimizza la trazione e migliora la
stabilità direzionale del veicolo.
Fissa, accompagnata da un segnale
acustico e da un messaggio sullo
schermo.
Il sistema CDS/ASR o di partenza assistita in
pendenza non funziona correttamente.
Eseguire la procedura (2).
Fissa.
Il controllo intelligente della trazione
presenta un'anomalia.
Eseguire la procedura (2).
Airbag anteriore lato passeggero (OFF)Fissa.
L'airbag anteriore lato passeggero è
disattivato.
È possibile installare un seggiolino per bambini
di tipo "spalle verso la strada", a meno che sia
presente un'anomalia degli airbag (spia degli
airbag accesa).
Filtro antiparticolato (Diesel)Fissa.
Il filtro antiparticolato si sta rigenerando.
Lasciare il motore avviato fino allo spegnimento
della spia affinché la rigenerazione del filtro
venga completata.
Sistema di autodiagnosi del motoreFissa.
È stata rilevata un'anomalia del motore o
del sistema antinquinamento EOBD.
L'EODB (European On Board Diagnosis) è un
sistema di diagnosi conforme, tra l'altro, alle
norme sui limiti delle emissioni di:
–

CO (monossido di carbonio);
–


HC (idrocarburi incombusti);
–


NOx (ossidi di azoto), rilevati da sensori di
ossigeno situati a valle dei catalizzatori, e
–


particolato.
Eseguire presto la procedura (3).
Segnalazione pneumatici sgonfiFissa.
Uno pneumatico è sgonfio o forato.
Eseguire la procedura (1).
Cambiare la ruota o riparare lo pneumatico.
Fissa.
Un sensore presenta un'anomalia.
Eseguire la procedura (3).
Allarme superamento involontario linea di
carreggiata
Lampeggiante, accompagnata da
un segnale acustico.
È stato rilevato il superamento involontario di
una linea sul lato sinistro o destro.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.

12
Strumenti del cruscotto

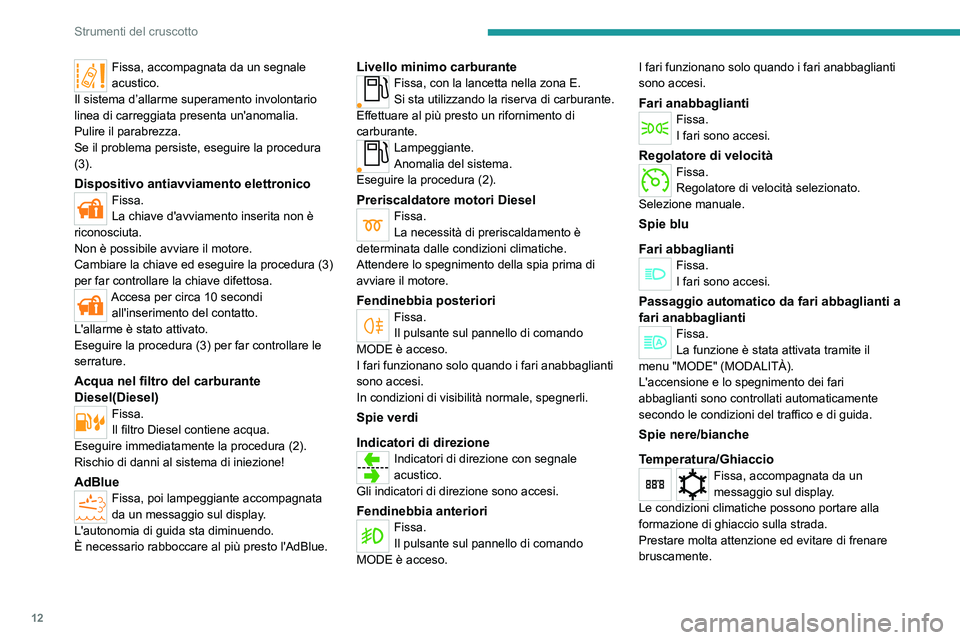

Fissa, accompagnata da un segnale
acustico.
Il sistema d’allarme superamento involontario
linea di carreggiata presenta un'anomalia.
Pulire il parabrezza.
Se il problema persiste, eseguire la procedura
(3).
Dispositivo antiavviamento elettronicoFissa.
La chiave d'avviamento inserita non è
riconosciuta.
Non è possibile avviare il motore.
Cambiare la chiave ed eseguire la procedura (3)
per far controllare la chiave difettosa.
Accesa per circa 10 secondi all'inserimento del contatto.
L'allarme è stato attivato.
Eseguire la procedura (3) per far controllare le
serrature.
Acqua nel filtro del carburante
Diesel(Diesel)
Fissa.
Il filtro Diesel contiene acqua.
Eseguire immediatamente la procedura (2).
Rischio di danni al sistema di iniezione!
AdBlueFissa, poi lampeggiante accompagnata
da un messaggio sul display.
L'autonomia di guida sta diminuendo.
È necessario rabboccare al più presto l'AdBlue.
Livello minimo carburanteFissa, con la lancetta nella zona E.
Si sta utilizzando la riserva di carburante.
Effettuare al più presto un rifornimento di
carburante.
Lampeggiante.
Anomalia del sistema.
Eseguire la procedura (2).
Preriscaldatore motori DieselFissa.
La necessità di preriscaldamento è
determinata dalle condizioni climatiche.
Attendere lo spegnimento della spia prima di
avviare il motore.
Fendinebbia posterioriFissa.
Il pulsante sul pannello di comando
MODE è acceso.
I fari funzionano solo quando i fari anabbaglianti
sono accesi.
In condizioni di visibilità normale, spegnerli.
Spie verdi
Indicatori di direzione
Indicatori di direzione con segnale
acustico.
Gli indicatori di direzione sono accesi.
Fendinebbia anterioriFissa.
Il pulsante sul pannello di comando
MODE è acceso. I fari funzionano solo quando i fari anabbaglianti
sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Regolatore di velocitàFissa.
Regolatore di velocità selezionato.
Selezione manuale.
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata tramite il
menu "MODE" (MODALITÀ).
L'accensione e lo spegnimento dei fari
abbaglianti sono controllati automaticamente
secondo le condizioni del traffico e di guida.
Spie nere/bianche
Temperatura/Ghiaccio
Fissa, accompagnata da un
messaggio sul display.
Le condizioni climatiche possono portare alla
formazione di ghiaccio sulla strada.
Prestare molta attenzione ed evitare di frenare
bruscamente.

13
Strumenti del cruscotto
1Data/OraFissa.
Viene impostata tramite il menu "MODE"
(MODALITÀ).
Altezza dei fariFissa.
I fari possono essere regolati dalla
posizione 0 alla posizione 3, in funzione del
carico trasportato.
Effettuare la regolazione con i pulsanti sul
modulo di comando MODE.
Chiave di manutenzioneFissa.
Manutenzione necessaria.
Consultare la lista dei controlli nel piano di
manutenzione del Costruttore, quindi far
effettuare il tagliando di manutenzione.
Stop & StartFissa.
A veicolo fermo (semafori, cartello di stop,
traffico, ecc.), il sistema Stop & Start porta il
motore in modalità STOP.
Non appena si accelera per ripartire, la spia si
spegne e il motore si riavvia automaticamente in
modalità START.
Lampeggiante per alcuni secondi, poi si
spegne.
La modalità STOP è temporaneamente non
disponibile.
Indicatore di cambio marciaFissa.
È possibile inserire la marcia superiore
successiva.
Limitatore di velocitàFissa.
Il limitatore è attivato.
Fissa con "OFF".
Il limitatore è selezionato e non attivo.
Indicatori
Informazioni di
manutenzione
All'inserimento del contatto e per alcuni secondi,
la chiave inglese che simbolizza le informazioni
di manutenzione si accende: il display indica
l'intervallo di manutenzione successivo in base
al programma di manutenzione del Costruttore.


Queste informazioni sono basate sulla distanza
percorsa dall'ultima manutenzione.
Livello dell’olio motore
Secondo la motorizzazione, appare
successivamente il livello dell'olio motore
graduato da 1 (Min) a 5 (Max).
Se non appare alcuna graduazione, il
livello dell'olio è insufficiente; rabboccarlo
tassativamente per evitare il deterioramento del
motore.
Affinché la misura di questo livello sia valida,
il veicolo deve essere parcheggiato su suolo
piano, con motore spento da più di 30 minuti.
In caso di dubbi, verificare il livello
dell'olio con l'astina manuale.
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.


Qualche secondo dopo, il display torna alle sue
consuete funzioni.
Qualità dell'olio motore
Questa spia lampeggia e, se il veicolo è
equipaggiato di questa funzione, viene
visualizzato un messaggio a ogni avviamento: il
sistema ha rilevato un deterioramento dell'olio

14
Strumenti del cruscotto

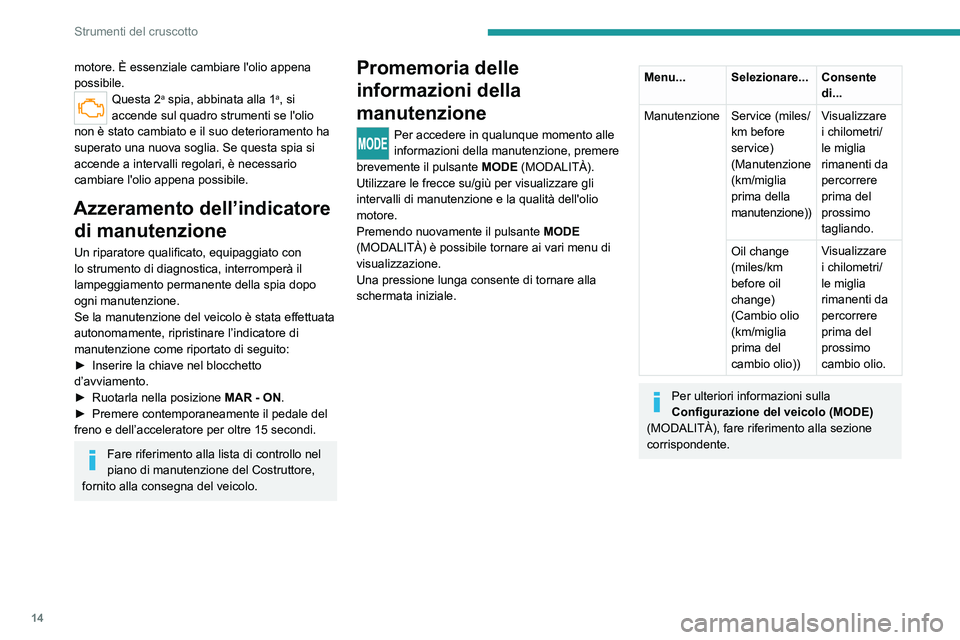

motore. È essenziale cambiare l'olio appena
possibile.
Questa 2a spia, abbinata alla 1a, si
accende sul quadro strumenti se l'olio
non è stato cambiato e il suo deterioramento ha
superato una nuova soglia. Se questa spia si
accende a intervalli regolari, è necessario
cambiare l'olio appena possibile.
Azzeramento dell’indicatore di manutenzione
Un riparatore qualificato, equipaggiato con
lo strumento di diagnostica, interromperà il
lampeggiamento permanente della spia dopo
ogni manutenzione.
Se la manutenzione del veicolo è stata effettuata
autonomamente, ripristinare l’indicatore di
manutenzione come riportato di seguito:
►

Inserire la chiave nel blocchetto
d’avviamento.
►


Ruotarla nella posizione MAR - ON

.
►

Premere contemporaneamente il pedale del
freno e dell’acceleratore per oltre 15 secondi.
Fare riferimento alla lista di controllo nel
piano di manutenzione del Costruttore,
fornito alla consegna del veicolo.
Promemoria delle
informazioni della
manutenzione
Per accedere in qualunque momento alle
informazioni della manutenzione, premere
brevemente il pulsante MODE (MODALITÀ).
Utilizzare le frecce su/giù per visualizzare gli
intervalli di manutenzione e la qualità dell'olio
motore.
Premendo nuovamente il pulsante MODE
(MODALITÀ) è possibile tornare ai vari menu di
visualizzazione.
Una pressione lunga consente di tornare alla
schermata iniziale.
Menu... Selezionare... Consente di...
Manutenzione Service (miles/ km before
service)
(Manutenzione
(km/miglia
prima della
manutenzione)) Visualizzare
i chilometri/
le miglia
rimanenti da
percorrere
prima del
prossimo
tagliando.
Oil change
(miles/km
before oil
change)
(Cambio olio
(km/miglia
prima del
cambio olio)) Visualizzare
i chilometri/
le miglia
rimanenti da
percorrere
prima del
prossimo
cambio olio.
Per ulteriori informazioni sulla
Configurazione del veicolo (MODE)

(MODALITÀ), fare riferimento alla sezione
corrispondente.
