2021 PEUGEOT BOXER Manuale duso (in Italian)

159
Particolarità

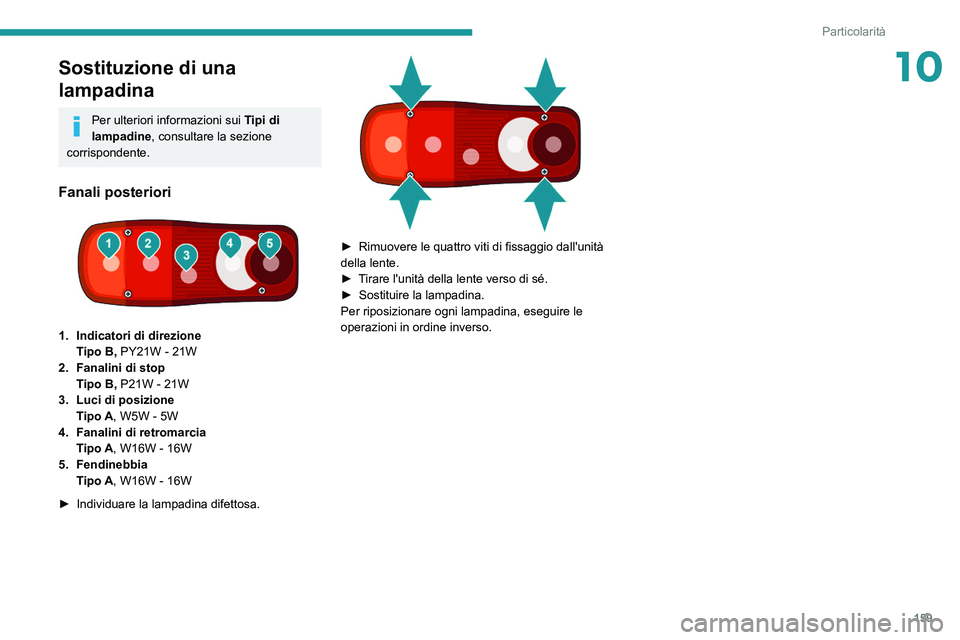

10Sostituzione di una
lampadina
Per ulteriori informazioni sui Tipi di
lampadine, consultare la sezione
corrispondente.
Fanali posteriori

1. Indicatori di direzione Tipo B, PY21W - 21W
2. Fanalini di stop Tipo B, P21W - 21W
3. Luci di posizione Tipo A, W5W - 5W
4. Fanalini di retromarcia Tipo A, W16W - 16W
5. Fendinebbia Tipo A, W16W - 16W
►

Individuare la lampadina difettosa.

► Rimuovere le quattro viti di fissaggio dall'unità
della lente.
►

T
irare l'unità della lente verso di sé.
►

Sostituire la lampadina.
Per riposizionare ogni lampadina, eseguire le
operazioni in ordine inverso.

160
Particolarità
Dimensioni del telaio cabinato



I valori delle dimensioni sono indicati in millimetri.
L1 L2L2S L3L4
L Lunghezza totale 4.908 5.358 5.708 5.943 6.308

161
Particolarità

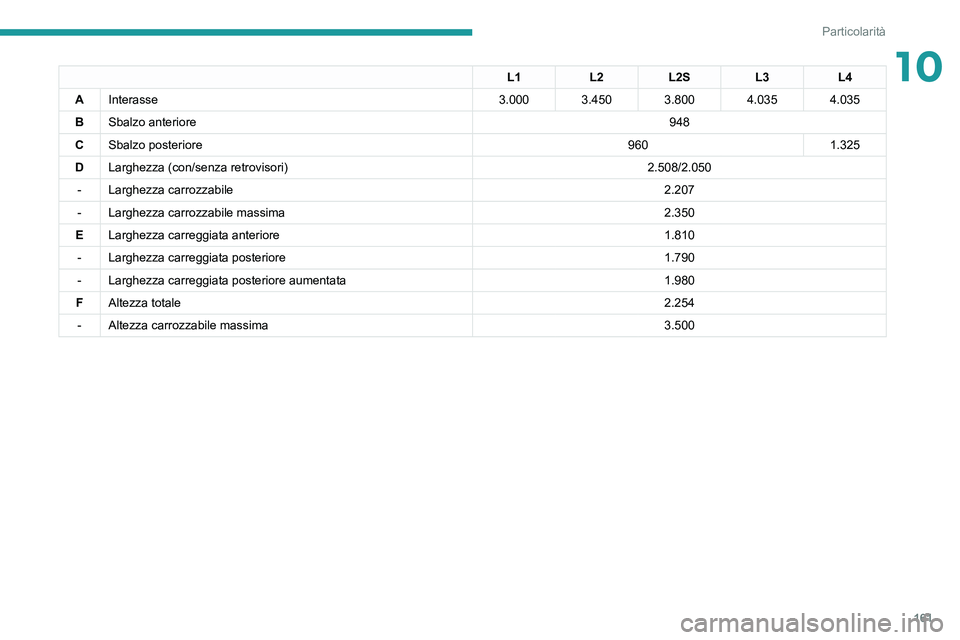

10L1L2L2S L3L4
A Interasse 3.000 3.450 3.800 4.035 4.035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601.325
D Larghezza (con/senza retrovisori) 2.508/2.050
- Larghezza carrozzabile 2.207
- Larghezza carrozzabile massima 2.350
E Larghezza carreggiata anteriore 1.810
- Larghezza carreggiata posteriore 1.790
- Larghezza carreggiata posteriore aumentata 1.980
F Altezza totale 2.254
- Altezza carrozzabile massima 3.500

162
Particolarità

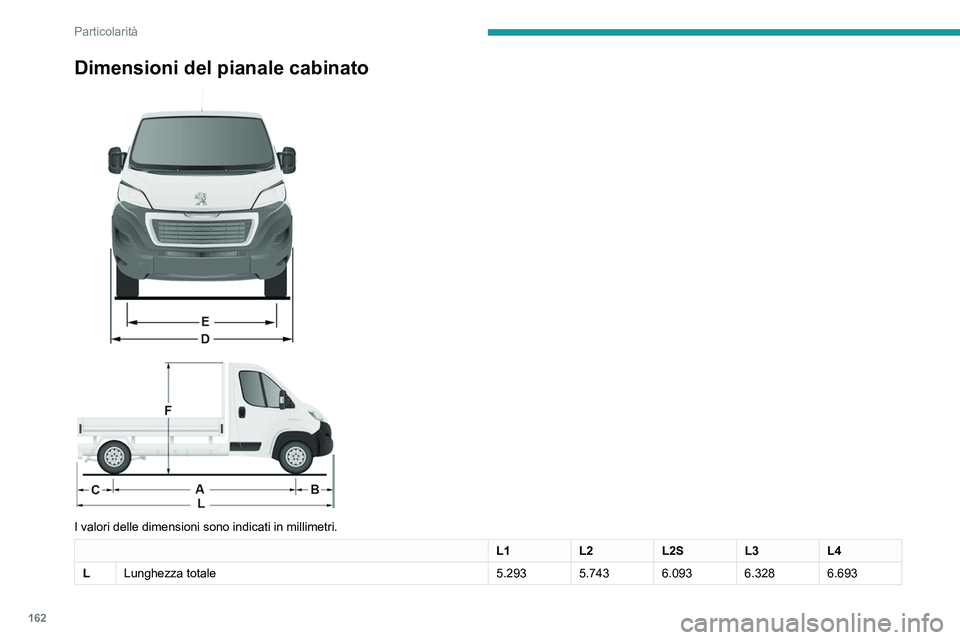

Dimensioni del pianale cabinato



I valori delle dimensioni sono indicati in millimetri.
L1 L2L2SL3L4
L Lunghezza totale 5.293 5.743 6.093 6.328 6.693

163
Particolarità

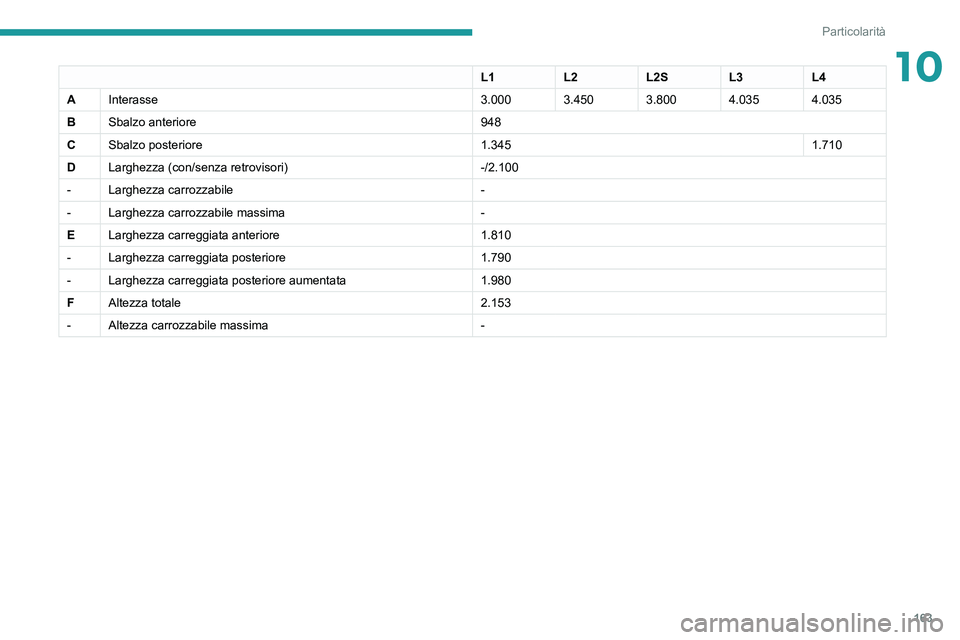

10L1L2L2SL3L4
A Interasse 3.000 3.450 3.800 4.035 4.035
B Sbalzo anteriore 948
C Sbalzo posteriore 1.3451.710
D Larghezza (con/senza retrovisori) -/2.100
- Larghezza carrozzabile -
- Larghezza carrozzabile massima -
E Larghezza carreggiata anteriore 1.810
- Larghezza carreggiata posteriore 1.790
- Larghezza carreggiata posteriore aumentata 1.980
F Altezza totale 2.153
- Altezza carrozzabile massima -

164
Particolarità

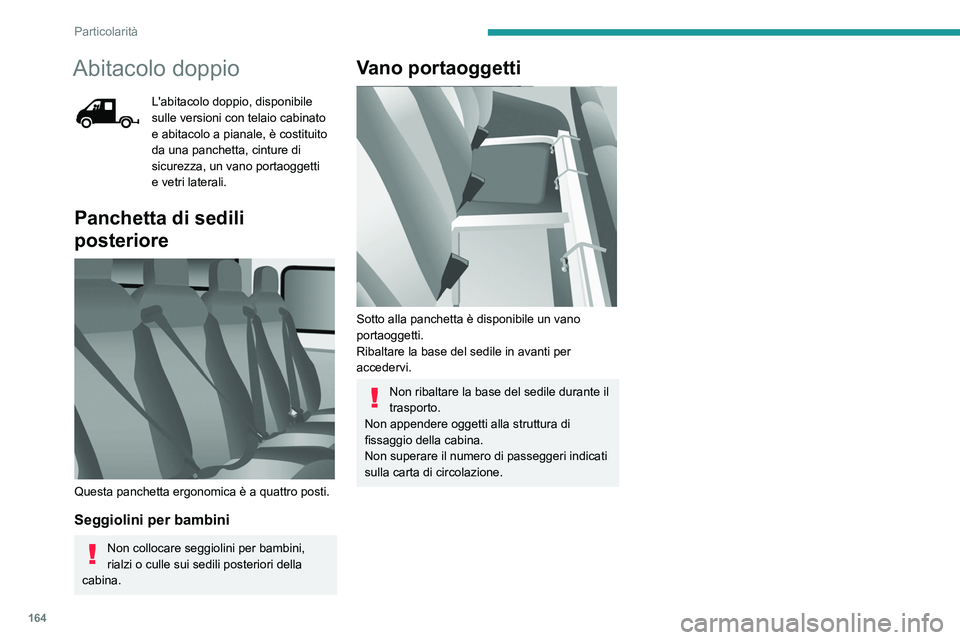

Abitacolo doppio
L'abitacolo doppio, disponibile
sulle versioni con telaio cabinato
e abitacolo a pianale, è costituito
da una panchetta, cinture di
sicurezza, un vano portaoggetti
e vetri laterali.
Panchetta di sedili
posteriore


Questa panchetta ergonomica è a quattro posti.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
Vano portaoggetti

Sotto alla panchetta è disponibile un vano
portaoggetti.
Ribaltare la base del sedile in avanti per
accedervi.
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri indicati
sulla carta di circolazione.

165
Particolarità

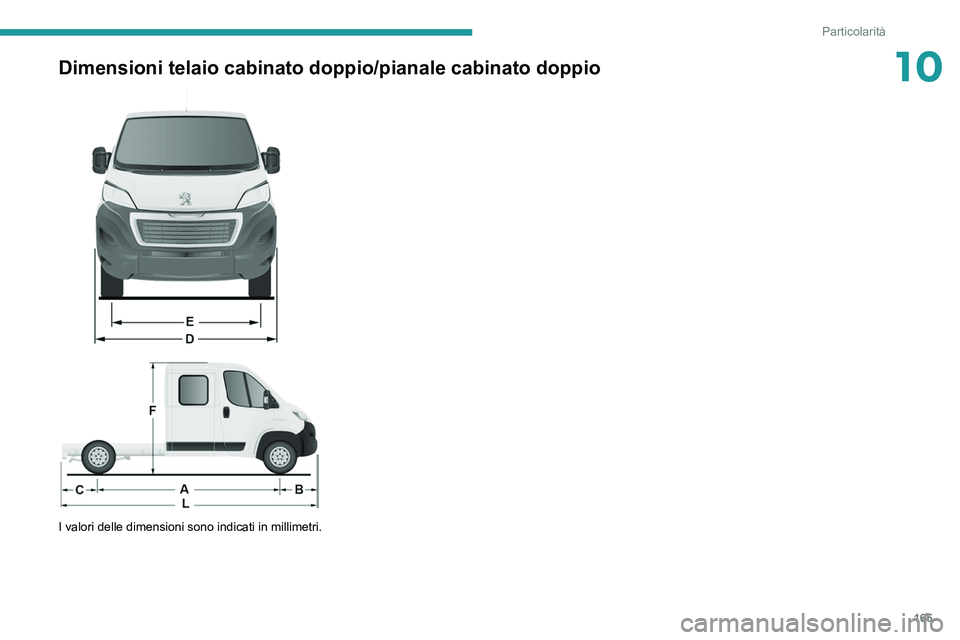

10Dimensioni telaio cabinato doppio/pianale cabinato doppio



I valori delle dimensioni sono indicati in millimetri.

166
Particolarità

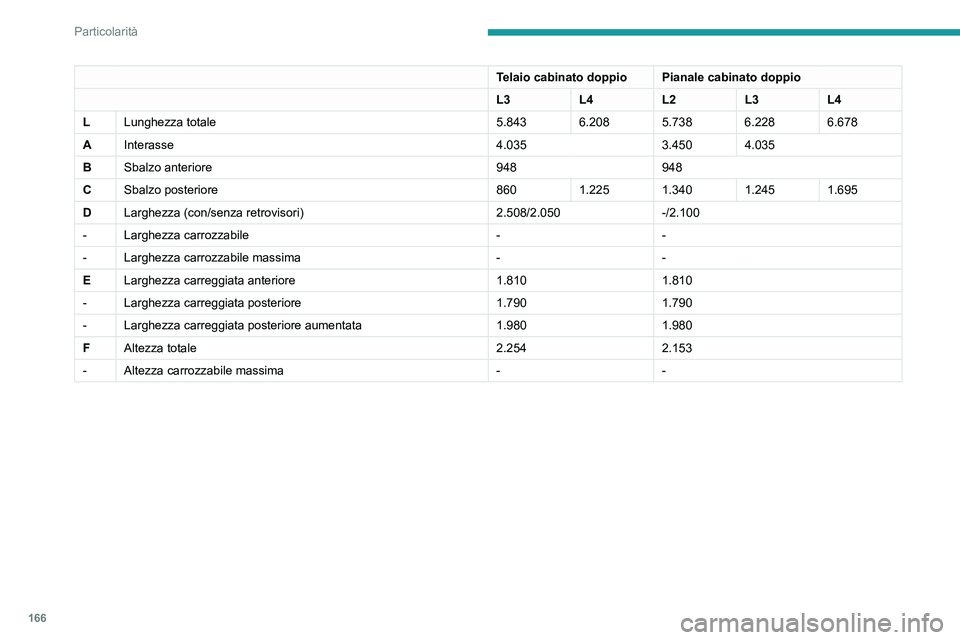

Telaio cabinato doppio Pianale cabinato doppio
L3L4L2L3L4
L Lunghezza totale 5.843 6.208 5.738 6.228 6.678
A Interasse 4.0353.450 4.035
B Sbalzo anteriore 948948
C Sbalzo posteriore 8601.225 1.340 1.245 1.695
D Larghezza (con/senza retrovisori) 2.508/2.050-/2.100
- Larghezza carrozzabile --
- Larghezza carrozzabile massima --
E Larghezza carreggiata anteriore 1.8101.810
- Larghezza carreggiata posteriore 1.7901.790
- Larghezza carreggiata posteriore aumentata 1.9801.980
F Altezza totale 2.2542.153
- Altezza carrozzabile massima --
