2021 Peugeot 308 Betriebsanleitung (in German)

175
Bei einer Panne
8und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen

► Zum Lösen des Deckels zuerst oben links, dann
rechts, ziehen.


Sicherungstabelle
Sicherung N r. Amperezahl
(A) Funktionen
F9 5Alarmanlage, Notruf
und Pannenhilferuf
F13 5Rückfahrkamera und
Einparkhilfe
F15 1512
V-Anschluss für
Zubehör
F16 15Zigarettenanzünder
F18 20Touchscreen,
CD-Spieler,
Audiosystem und
Navigationssystem
F19 5Regen-,
Helligkeitssensoren
F20 5Airbags
Sicherung
N r. Amperezahl
(A) Funktionen
F21 5Kombiinstrument
F22/F24 30 Schlösser innen/
außen, vorne und
hinten
F23 5Beleuchtung
Handschuhfach,
Make-Up-Spiegel,
Deckenleuchten vorne
und hinten
F25/F27 15 Scheibenwaschpumpe
vorne/hinten
F26 15Hupe
F30 15Heckscheibenwischer

176
Bei einer Panne
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den Sicherungen

► Haken Sie den Deckel aus.
► Ersetzen Sie die Sicherung.
►

Schließen Sie nach dem
Austausch den Deckel
sorgfältig, um die Dichtigkeit des Sicherungskastens
zu gewährleisten.
Sicherungstabelle
Sicherung N r. Amperezahl
(A) Funktionen
F13 5Zentralsteuergerät BSI
F16 15 Nebelscheinwerfer
F18 10 Fernlicht rechts
F19 10 Fernlicht links
Sicherung
N r. Amperezahl
(A) Funktionen
F25 40 Relais Scheinwerfer-
waschanlage
(Nachrüstung)
F27 25 Zentralsteuergerät BSI
F28 30 Abgasreinigungs-
system Diesel
(AdBlue
®).
F29 30 Motor Scheibenwischer
vorne
F30 80 Glühkerzen (Diesel),
zusätzliche pro-
grammier-bare
Standheizung
(Nachrüstung),
Pumpe Scheinwerfer-
waschanlage


12V-Batterie
Anleitung zum Starten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12-V-Batterie mit spezieller Technologie
und Eigenschaften.
Der Austausch dieser Batterie ist ausschließlich
durch einen Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Vor Durchführung jeglicher Arbeiten
Setzen Sie das Fahrzeug in den Stillstand:
Ziehen Sie die Feststellbremse an, stellen Sie
das Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Überprüfen Sie, ob alle elektrischen
Ausrüstungsteile ausgeschaltet sind.
Zugang zur Batterie

Die Batterie befindet sich im Motorraum.
Zugang:
► Öffnen Sie die Motorhaube mit dem Hebel innen
und danach außen.
► Befestigen Sie die Motorhaubenstütze,
► Ziehen Sie die Kunststoffabdeckung ab, um an den
(+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht zugänglich. Ein
separater Massepunkt befindet sich am Motor.

177
Bei einer Panne

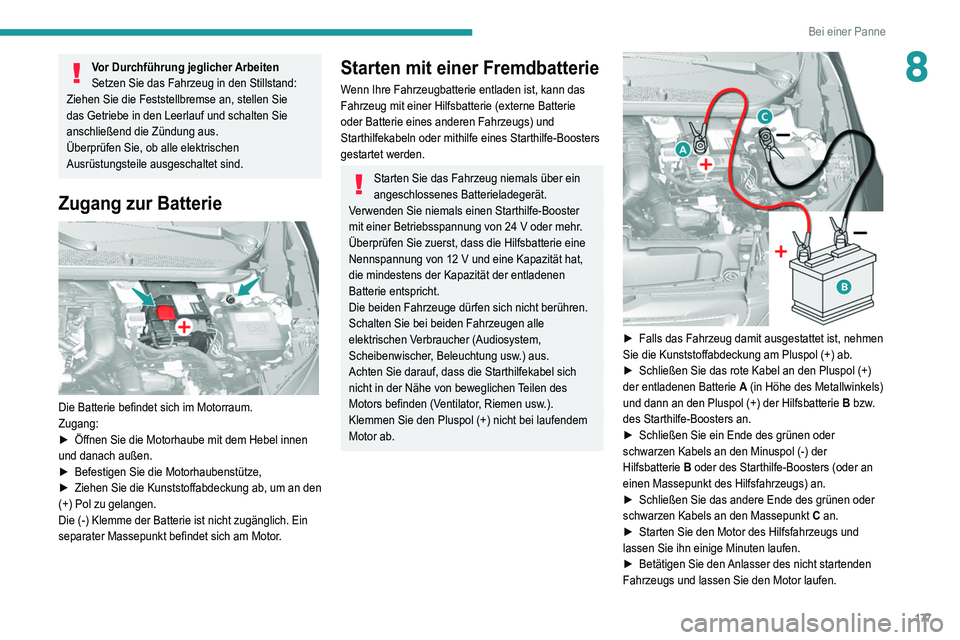

8Vor Durchführung jeglicher Arbeiten
Setzen Sie das Fahrzeug in den Stillstand:
Ziehen Sie die Feststellbremse an, stellen Sie
das Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Überprüfen Sie, ob alle elektrischen
Ausrüstungsteile ausgeschaltet sind.
Zugang zur Batterie

Die Batterie befindet sich im Motorraum.
Zugang:
►

Öffnen Sie die Motorhaube mit dem Hebel innen
und danach außen.
►


Befestigen Sie die Motorhaubenstütze,
►


Ziehen Sie die Kunststoffabdeckung
ab, um an den
(+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht zugänglich. Ein
separater Massepunkt befindet sich am Motor.
Starten mit einer Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann das
Fahrzeug mit einer Hilfsbatterie (externe Batterie
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln oder mithilfe eines Starthilfe-Boosters
gestartet werden.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie eine
Nennspannung von 12
V und eine Kapazität hat,
die mindestens der Kapazität der entladenen
Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei laufendem
Motor ab.


► Falls das Fahrzeug damit ausgestattet ist, nehmen
Sie die Kunststoffabdeckung am Pluspol (+) ab.
►

Schließen Sie das rote Kabel an den Pluspol (+)
der entladenen Batterie A

(in Höhe des Metallwinkels)
und dann an den Pluspol (+) der Hilfsbatterie B bzw.
des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B

oder des Starthilfe-Boosters (oder an
einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt C

an.
►

Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►


Betätigen Sie den
Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.

178
Bei einer Panne
Wenn der Motor nicht sofort startet, schalten Sie die
Zündung aus und warten Sie einen Moment, bevor
Sie es erneut versuchen.
►
W
arten Sie, bis der Motor wieder im Leerlauf läuft.
►

Ziehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge

wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist, bringen
Sie die Kunststoffabdeckung des Pluspols (+) wieder
an.
►


Lassen Sie den Motor im Stillstand mindestens 30
Minuten laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Fahren Sie vorsichtig während der ersten 30
Minuten nach Starten des Motors.
Versuchen Sie bei einem Automatikgetriebe
niemals, den Motor durch Anschieben des
Fahrzeugs zu starten.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren
W

ochen.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
►


Falls das Fahrzeug damit ausgestattet ist, nehmen
Sie die Kunststoffabdeckung am Pluspol (+) ab.
►


Schließen Sie die Kabel des Ladegeräts B

wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der Batterie

A,
•

das schwarze Minuskabel (-) an den Massepunkt C

des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs das
Ladegerät B

ab, bevor Sie die Kabel von der Batterie
A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten des STOP &
START-Systems zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene Batterie
aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs zur
Verfügung stehen, nach einem Zeitraum, der
abhängig von der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8 Stunden).
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen des
Motors halten zu können, wird empfohlen, die Batterie
bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
► Schließen Sie alle Öffnungen (Türen, Kofferraum,
Scheiben, Dach).
► Schalten Sie alle elektrischen Verbraucher aus
(Autoradio, Scheibenwischer, Leuchten usw.).
► Schalten Sie die Zündung aus und beachten Sie
eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.

179
Bei einer Panne
8PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs zur
Verfügung stehen, nach einem Zeitraum, der
abhängig von der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8 Stunden).
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen des
Motors halten zu können, wird empfohlen, die Batterie
bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
►

Schließen Sie alle Öffnungen (Türen, Kofferraum,
Scheiben, Dach).
►


Schalten Sie alle elektrischen V
erbraucher aus
(Autoradio, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und beachten Sie
eine 4-minütige W

artezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel A

so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme B

ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B
am Pluspol
(+) an.
►

Drücken Sie die Klemme B

bis zum Anschlag nach
unten.
►

Senken Sie den Hebel A

ab, um die Klemme B zu
verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Klemme kann nicht verriegelt
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen der
Batterie die Zündung ein, und warten Sie 1 Minute,
bevor Sie den Motor starten, damit die elektronischen
Systeme vollständig initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit Fernbedienung,
–


Elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.

180
Bei einer Panne
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs zur Verfügung stehen, nach einem Zeitraum, der
abhängig von der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8 Stunden).
Fahrzeug abschleppen
Allgemeine Hinweise
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als\
das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen\
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor abgeschleppt wird, besteht kei\
ne Lenk- und Bremsunterstützung.
In folgenden Situationen müssen Sie einen professionellen Abschleppdienst rufen:
– Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
–

das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad ni\
cht entriegelt oder die Feststellbremse nicht gelöst werden,
–


es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe bei laufendem Motor abzuschleppen,
–

Abschleppen auf nur zwei Rädern;
–


Fahrzeug mit V
ierradantrieb;
–

es ist keine homologierte
Abschleppstange vorhanden.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem Boden
Flachbett4 Räder auf dem Boden mit
Abschleppstange
Verbrennungsmotor / Schaltgetriebe


Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

►
Schieben Sie einen Finger von der Mitte der
Abdeckung zur oberen Ecke (wie oben dargestellt),
um sie zu lösen.
Um abgeschleppt zu werden:

181
Bei einer Panne

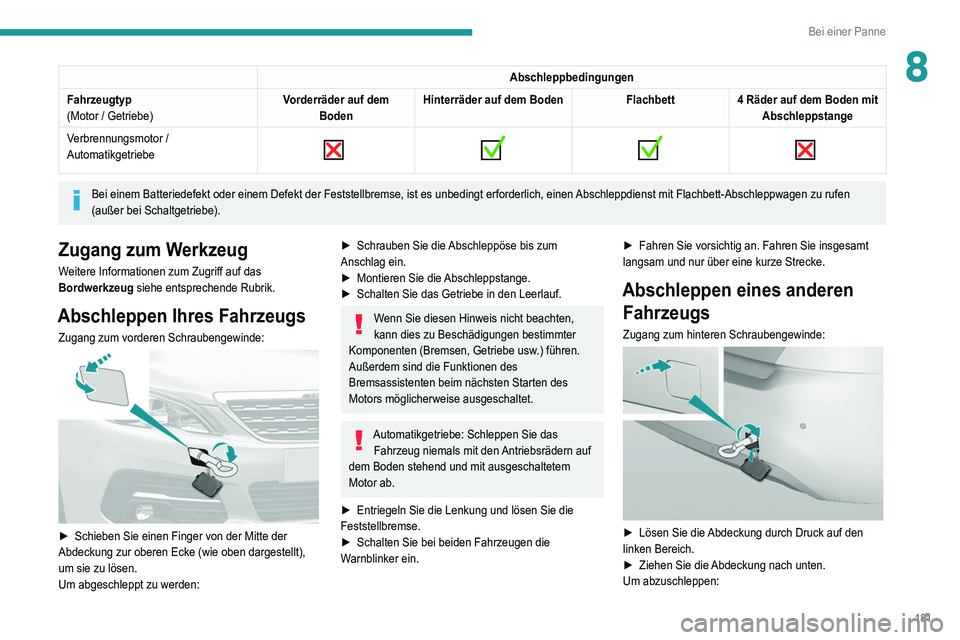

8Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem Boden
Flachbett4 Räder auf dem Boden mit
Abschleppstange
Verbrennungsmotor /
Automatikgetriebe


Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbett-Abschleppwagen zu rufen
(außer bei Schaltgetriebe).
Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Schieben Sie einen Finger von der Mitte der
Abdeckung zur oberen Ecke (wie oben dargestellt),
um sie zu lösen.
Um abgeschleppt zu werden:
► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten,
kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe: Schleppen Sie das Fahrzeug niemals mit den Antriebsrädern auf
dem Boden stehend und mit ausgeschaltetem
Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
►


Schalten Sie bei beiden Fahrzeugen die
W

arnblinker ein. ►

Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf den
linken Bereich.
►

Ziehen Sie die
Abdeckung nach unten.
Um abzuschleppen:

182
Bei einer Panne

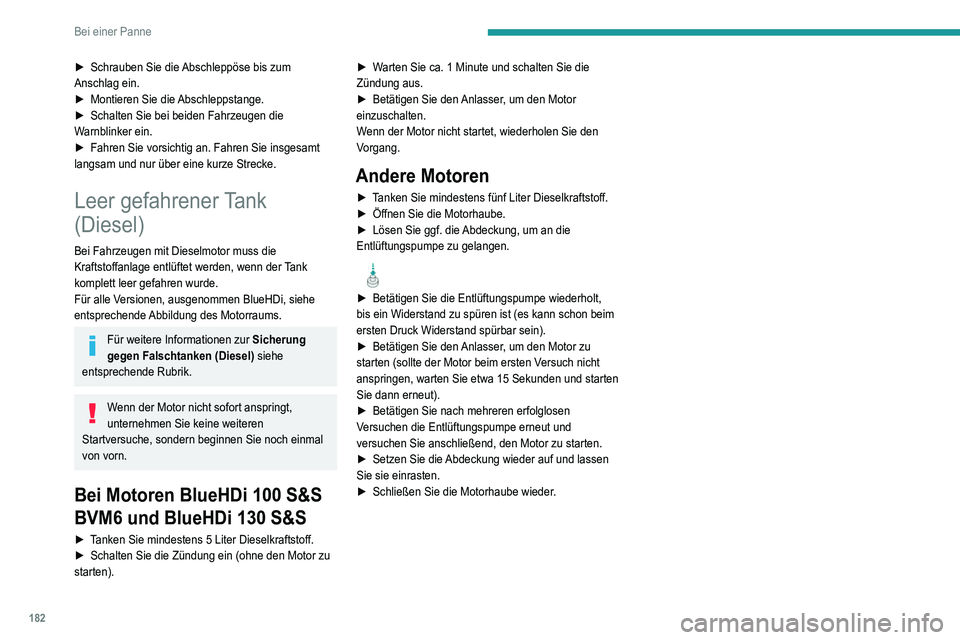

► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie bei beiden Fahrzeugen die
W

arnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Leer gefahrener Tank
(Diesel)
Bei Fahrzeugen mit Dieselmotor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde.
Für alle Versionen, ausgenommen BlueHDi, siehe
entsprechende Abbildung des Motorraums.
Für weitere Informationen zur Sicherung
gegen Falschtanken (Diesel) siehe
entsprechende Rubrik.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren
Startversuche, sondern beginnen Sie noch einmal
von vorn.
Bei Motoren BlueHDi 100 S&S
BVM6 und BlueHDi 130 S&S
► Tanken Sie mindestens 5 Liter Dieselkraftstoff.
► Schalten Sie die Zündung ein (ohne den Motor zu
starten). ►

W
arten Sie ca. 1 Minute und schalten Sie die
Zündung aus.
►
Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht startet, wiederholen Sie den
Vorgang.
Andere Motoren
► Tanken Sie mindestens fünf Liter Dieselkraftstoff.
► Öffnen Sie die Motorhaube.
►

Lösen Sie ggf. die
Abdeckung, um an die
Entlüftungspumpe zu gelangen.

► Betätigen Sie die Entlüftungspumpe wiederholt,
bis ein Widerstand zu spüren ist (es kann schon beim
ersten Druck Widerstand spürbar sein).
►

Betätigen Sie den
Anlasser, um den Motor zu
starten (sollte der Motor beim ersten Versuch nicht
anspringen, warten Sie etwa 15 Sekunden und starten
Sie dann erneut).
►

Betätigen Sie nach mehreren erfolglosen
V

ersuchen die Entlüftungspumpe erneut und
versuchen Sie anschließend, den Motor zu starten.
►

Setzen Sie die
Abdeckung wieder auf und lassen
Sie sie einrasten.
►

Schließen Sie die Motorhaube wieder
.
