167

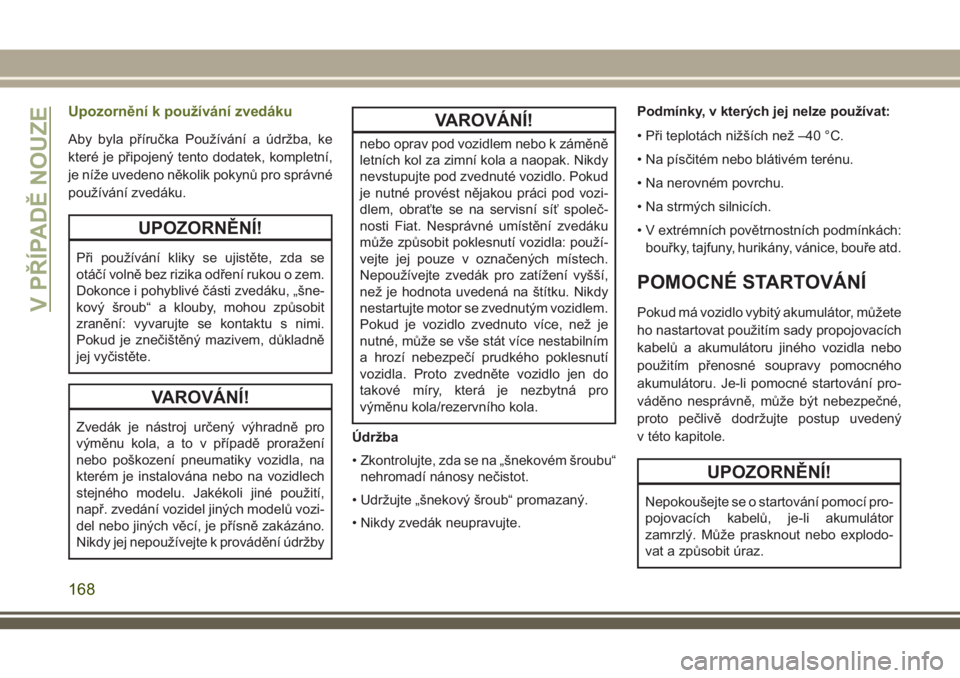

Upozornění k používání zvedáku
Aby byla příručka Používání a údržba, ke
které je připojený tento dodatek, kompletní,
je níže uvedeno několik pokynů pro správné
používání zvedáku.
UPOZORNĚNÍ!
Při používání kliky se ujistěte, zda se
otáčí volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku, „šne-
kový šroub“ a klouby, mohou způsobit
zranění: vyvarujte se kontaktu s nimi.
Pokud je znečištěný mazivem, důkladně
jej vyčistěte.
VAROVÁNÍ!
Zvedák je nástroj určený výhradně pro
výměnu kola, a to v případě proražení
nebo poškození pneumatiky vozidla, na
kterém je instalována nebo na vozidlech
stejného modelu. Jakékoli jiné použití,
např. zvedání vozidel jiných modelů vozi-
del nebo jiných věcí, je přísně zakázáno.
Nikdy jej nepoužívejte k provádění údržby
VAROVÁNÍ!
nebo oprav pod vozidlem nebo k záměně
letních kol za zimní kola a naopak. Nikdy
nevstupujte pod zvednuté vozidlo. Pokud
je nutné provést nějakou práci pod vozi-
dlem, obraťte se na servisní síť společ-
nosti Fiat. Nesprávné umístění zvedáku
může způsobit poklesnutí vozidla: použí-
vejte jej pouze v označených místech.
Nepoužívejte zvedák pro zatížení vyšší,
než je hodnota uvedená na štítku. Nikdy
nestartujte motor se zvednutým vozidlem.
Pokud je vozidlo zvednuto více, než je
nutné, může se vše stát více nestabilním
a hrozí nebezpečí prudkého poklesnutí
vozidla. Proto zvedněte vozidlo jen do
takové míry, která je nezbytná pro
výměnu kola/rezervního kola.
Údržba
• Zkontrolujte, zda se na „šnekovém šroubu“
nehromadí nánosy nečistot.
• Udržujte „šnekový šroub“ promazaný.
• Nikdy zvedák neupravujte.Podmínky, v kterých jej nelze používat:
• Při teplotách nižších než –40 °C.
• Na písčitém nebo blátivém terénu.
• Na nerovném povrchu.
• Na strmých silnicích.
• V extrémních povětrnostních podmínkách:
bouřky, tajfuny, hurikány, vánice, bouře atd.
POMOCNÉ STARTOVÁNÍ
Pokud má vozidlo vybitý akumulátor, můžete
ho nastartovat použitím sady propojovacích
kabelů a akumulátoru jiného vozidla nebo
použitím přenosné soupravy pomocného
akumulátoru. Je-li pomocné startování pro-
váděno nesprávně, může být nebezpečné,
proto pečlivě dodržujte postup uvedený
v této kapitole.
UPOZORNĚNÍ!
Nepokoušejte se o startování pomocí pro-
pojovacích kabelů, je-li akumulátor
zamrzlý. Může prasknout nebo explodo-
vat a způsobit úraz.
V PŘÍPADĚ NOUZE
168

VAROVÁNÍ!
Nepoužívejte přenosný nabíječ akumulá-
toru nebo jiný pomocný zdroj s napětím
vyšším než 12 V, neboť může dojít
k poškození akumulátoru, motoru star-
téru, alternátoru nebo elektrického sys-
tému.
POZNÁMKA:
Při používání přenosné soupravy pomoc-
ného akumulátoru dodržujte provozní
pokyny a výstrahy výrobce.
Příprava k pomocnému startování
Akumulátor vozidla je umístěn v pravé zadní
části motorového prostoru za centrem roz-
vodu energie.
UPOZORNĚNÍ!
• Je-li zvednutá kapota, vyhýbejte se
vždy chladicímu ventilátoru chladiče
motoru. Při otočení spínače zapalování
do polohy ON (Zapnuto) se může venti-
látor kdykoliv roztočit. Pohybující se
lopatky ventilátoru vás mohou zranit.
• Sundejte si veškeré kovové šperky, jako
jsou prstýnky, náramkové hodinky nebo
UPOZORNĚNÍ!
náramky, které by mohly zapříčinit
nechtěný elektrický kontakt. Může dojít
k vážnému úrazu.
• Akumulátory obsahují kyselinu sírovou,
která může popálit oči nebo pokožku
a vytvářet vodík, který je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření.
1. Aktivujte parkovací brzdu, řadicí páku
posuňte do polohy PARKOVÁNÍ (u ma-
nuální převodovky do polohy NEUTRÁL)
a otočte zapalování do polohy LOCK
(Zamknuto).
2. Vypněte topení, rádio a veškeré nepo-
třebné elektrické příslušenství.
3. Pokud při startování pomocí propojova-
cích kabelů používáte další vozidlo,
zaparkujte toto vozidlo v dosahu propojo-
vacích kabelů, zatáhněte parkovací
brzdu a ujistěte se, že je vypnuto zapalo-
vání v poloze OFF (Vypnuto).
Kladná svorka akumulátoru
169

UPOZORNĚNÍ!
Vozidla se nesmí navzájem dotýkat,
neboť to může způsobit uzemnění a může
dojít k úrazu.
Postup startování motoru pomocí
propojovacích kabelů
UPOZORNĚNÍ!
Při nedodržení tohoto postupu pomoc-
ného startování může dojít k explozi aku-
mulátoru a následnému úrazu nebo
škodě na majetku.
VAROVÁNÍ!
Při nedodržení tohoto postupu může dojít
k poškození nabíjecího systému podpůr-
ného vozidla nebo vozidla s vybitým aku-
mulátorem.
POZNÁMKA:
Během připojování vždy dbejte na to, aby se
nepoužité konce pomocných kabelů nedotý-
kaly vzájemně ani vozidla.Připojení propojovacích kabelů
1. Připojte kladný(+)konec propojovacího
kabelu k externí kladné(+)svorce vozidla
s vybitým akumulátorem.
2. Připojte opačný konec kladného(+)pro-
pojovacího kabelu ke kladné(+)svorce
pomocného akumulátoru.
3. Připojte záporný konec(–)propojovacího
kabelu k záporné(–)svorce pomocného
akumulátoru.
4. Připojte opačný konec záporného(–)
propojovacího kabelu k bodu s dobrým
ukostřením motoru (nenalakovaná
kovová část motoru vozidla s vybitým
akumulátorem) v co největší vzdálenosti
od akumulátoru a systému vstřikování
paliva.
UPOZORNĚNÍ!
Nepřipojujte propojovací kabel k záporné
svorce (-) vybitého akumulátoru.
Následná elektrická jiskra může být příči-
nou exploze akumulátoru a může dojít
k úrazu. Používejte pouze specifický kos-
UPOZORNĚNÍ!
třicí bod a nepoužívejte žádné jiné
obnažené kovové části.
5. Nastartujte motor vozidla s pomocným
akumulátorem, nechte motor běžet něko-
lik minut na volnoběh a potom nastartujte
motor vozidla s vybitým akumulátorem.
VAROVÁNÍ!
Nenechávejte běžet motor podpůrného
vozidla v otáčkách vyšších než 2 000 ot/
min, jelikož to neposkytuje žádný nabíjecí
užitek, spotřebovává to palivo a může dojít
k poškození motoru podpůrného vozidla.
6. Jakmile motor nastartuje, odpojte propo-
jovací kabely v opačném pořadí:
Odpojení propojovacích kabelů
1. Odpojte záporný(–)konec propojova-
cího kabelu od kostry motoru vozidla
s vybitým akumulátorem.
2. Odpojte opačný konec záporného(–)
propojovacího kabelu od záporné(–)
svorky pomocného akumulátoru.
V PŘÍPADĚ NOUZE
170

3. Odpojte kladný(+)konec propojovacího
kabelu od kladné(+)svorky pomocného
akumulátoru.
4. Odpojte opačný konec kladného(+)pro-
pojovacího kabelu od externí kladné(+)
svorky vozidla s vybitým akumulátorem.
5. Nasaďte ochrannou krytku na externí
kladnou(+)svorku vozidla s vybitým
akumulátorem.
Vyžaduje-li se pro nastartování vozidla časté
pomocné startování, nechte akumulátor
a nabíjecí systém zkontrolovat u autorizova-
ného dealera.
VAROVÁNÍ!
Příslušenství (tj. mobilní zařízení atd.),
které lze zapojit do zásuvek vozidla, ode-
bírá proud z akumulátoru vozidla, i když
se nepoužívá. Pokud je zapojené po
dostatečně dlouhou dobu s vypnutým
motorem, akumulátor vozidla se nakonec
vybije natolik, že se sníží jeho životnost
a/nebo nebude možné nastartovat motor.
POKUD SE MOTOR
PŘEHŘÍVÁ
Při výskytu některé z následujících situací
můžete případnému přehřívání zamezit při-
jmutím příslušného opatření.
• Na dálnicích – zpomalte.
• V městském provozu – při zastavení vozi-
dla přeřaďte převodovku na NEUTRÁL, ale
nezvyšujte volnoběžné otáčky motoru.
VAROVÁNÍ!
Při jízdě s horkým chladicím systémem
může dojít k poškození vozidla.
Signalizuje-li ukazatel teploty vysokou
teplotu HOT (H), zajeďte ke krajnici
a zastavte vozidlo. Nechte motor běžet na
volnoběh při vypnuté klimatizaci, až uka-
zatel teploty klesne zpět do normálního
rozsahu. Zůstane-li ukazatel v poloze
vysoké teploty HOT (H) a ozývá se nepře-
tržitá zvuková výstraha, okamžitě vypněte
motor a přivolejte servisní službu.POZNÁMKA:
Kroky, které můžete provést ke zpomalení
hrozícího stavu přehřívání:
• Pokud je klimatizace (A/C) zapnuta,
vypněte ji. Systém klimatizace přidává do
chladicího systému motoru teplo a vypnu-
tím klimatizace se toto teplo odstraní.
• Také můžete nastavit ovládací prvek tep-
loty na maximální ohřev, ovládací prvek
režimu rozvodu vzduchu na nohy a ovlá-
dací prvek ventilátoru na maximum. To
umožňuje, aby se blok topení choval jako
doplněk chladiče motoru a pomáhal odstra-
ňovat horko z chladicího systému motoru.
UPOZORNĚNÍ!
Mohlo by dojít k závažnému opaření vás
nebo jiných osob způsobenému unikáním
horké chladicí kapaliny (nemrznoucí)
motoru nebo páry z chladiče. Pokud uvidíte
nebo uslyšíte, že zpod kapoty uniká pára,
před otevřením kapoty musíte nechat chla-
dič dostatečnou dobu vychladnout. Když je
chladič nebo nádoba na chladicí kapalinu
horká, nepokoušejte se otevřít tlakový uzá-
věr chladicího systému.
171

NUCENÉ POSUNUTÍ VOLICÍ
PÁKY
Pokud dojde k poruše a volicí páku nelze
přemístit z polohy PARKOVÁNÍ, můžete
pomocí následujícího postupu provizorně
pohybovat volicí pákou:1. Vypněte motor.
2. Pevně zatáhněte parkovací brzdu.
3. Pomocí malého šroubováku nebo podob-
ného nástroje demontujte přístupový kryt
nuceného posunutí volicí páky (umístěný
vpravo od volicí páky).
4. Otočte zapalování do polohy ACC (Pří-
slušenství) nebo ON/RUN (Zapnuto/
chod), ale nestartujte motor.
5. Sešlápněte brzdový pedál a udržujte ho
pevně sešlápnutý.
6. Vložte šroubovák nebo podobný nástroj
do přístupového portu a zatlačte dolů
uvolňovací páčku nuceného posunutí
a podržte ji v této poloze.
7. Přesuňte volicí páku do polohy
NEUTRÁL.
8. Vozidlo se zařazeným NEUTRÁLEM je
možné nastartovat.
9. Namontujte zpět přístupový kryt nuce-
ného posunutí volicí páky.
VYPROŠTĚNÍ UVÍZNUTÉHO
VOZIDLA
Pokud vozidlo uvízne v bahně, písku nebo
sněhu, často z něj dokáže vyjet po rozký-
vání. Otáčejte volantem doprava a doleva,
aby se uvolnilo místo kolem předních kol.
Poté řaďte tam a zpět mezi polohami JÍZDA
a ZPÁTEČKA (vozidla s automatickou pře-
vodovkou) nebo DRUHÝM RYCHLOSTNÍM
STUPNĚM a polohou ZPÁTEČKA (vozidla
s manuální převodovkou) a zároveň lehce
sešlapujte plynový pedál. Na pedál akcele-
rátoru se snažte vyvíjet co nejmenší tlak,
abyste udrželi kývavý pohyb vozidla bez pro-
táčení kol nebo vytáčení motoru.
VAROVÁNÍ!
Vytáčení motoru nebo protáčení kol může
vést k přehřátí a poruše převodovky. Po
každých pěti cyklech kývavých pohybů
nechte motor alespoň jednu minutu běžet
na volnoběh s převodovkou v poloze
NEUTRÁL. Tím se minimalizuje přehří-
vání a sníží se riziko poruchy spojky nebo
převodovky při dlouho trvajících poku-
sech o vyproštění uvízlého vozidla.Umístění nuceného posunutí volicí
páky
V PŘÍPADĚ NOUZE
172

POZNÁMKA:
Před rozkýváním vozidla stiskněte spínač
„ESC Off“ (ESC vypnuto), čímž uvedete sys-
tém elektronického řízení stability (ESC) do
částečně vypnutého režimu. Podrobnější
informace naleznete v podkapitole „Elektro-
nický systém ovládání brzd“ v kapitole „Bez-
pečnost“ v uživatelské příručce. Jakmile je
vozidlo vyproštěno, stiskněte znovu tlačítko
„ESC Off“ (ESC vypnuto) pro obnovení
režimu „ESC On“ (ESC zapnuto).
UPOZORNĚNÍ!
Rychle se protáčející pneumatiky mohou
být nebezpečné. Síly generované protá-
čením kola nadměrnou rychlostí mohou
zapříčinit poškození nebo dokonce
selhání nápravy a pneumatik. Pneuma-
tika může explodovat a někoho zranit. Při
UPOZORNĚNÍ!
uvíznutí nenechávejte kola vozidla protá-
čet rychlostí vyšší než 30 mph (48 km/h)
nebo nepřetržitě déle než 30 sekund bez
zastavení a nepřipusťte, aby se v blízkosti
protáčejícího se kola (bez ohledu na rych-
lost otáčení) vyskytovaly nějaké osoby.
VAROVÁNÍ!
• Když uvolňujete zapadnuté vozidlo
„kývavým“ pohybem řazením mezi
polohou DRIVE (JÍZDA) / 2. PŘEVO-
DOVÝM STUPNĚM a ZPÁTEČKOU,
nevytáčejte kola na rychlost vyšší než
24 km/h (15 mph), jinak může dojít
k poškození hnacího ústrojí.
• Vytáčení motoru nebo příliš rychlé pro-
táčení kol může vést k přehřátí a poruše
VAROVÁNÍ!
převodovky. Rovněž může poškodit
pneumatiky. Nenechávejte kola vozidla
protáčet rychlostí vyšší než 48 km/h
(30 mph) při zařazeném převodovém
stupni (nedochází k řazení převo-
dovky).
ODTAH NEPOJÍZDNÉHO
VOZIDLA
Tato část popisuje postupy pro tažení nepo-
jízdného vozidla pomocí odtahového ser-
visu. Pokud jsou převodovka a hnací ústrojí
funkční, mohou být také odtahována nepo-
jízdná vozidla podle pokynů v podkapitole
„Rekreační tažení“ v kapitole „Startování
a provoz“.
173

Podmínky tažení Kola MIMO vozovku MODELY 4WD
Tažení po vlastní ose ŽÁDNÉViz pokyny v podkapitole „Rekreační tažení“ v kapitole
„Startování a provoz“.
• Automatická převodovka v polozePARKOVÁNÍ
• Manuální převodovka v poloze pro jízdu (NENÍv neutrální
poloze)
• Rozdělovací převodovka v polozeNEUTRÁL
• Zapalování v poloze ACC (Příslušenství) nebo ON/RUN
(Zapnuto/chod)
• Tažení provádějte ve směrudopředu
Zvednutá kola nebo odtažení na
jednonápravovém odtahovém pří-
věsuPředníNENÍ POVOLENO
ZadníNENÍ POVOLENO
Plochý valníkVŠECHNA NEJLEPŠÍ METODA
Aby se předešlo poškození vozidla, je
vyžadováno správné tažné nebo zvedací
zařízení. Používejte pouze vlečné tyče
a ostatní vybavení zkonstruované pro daný
účel a řiďte se pokyny výrobce vybavení.
Používání bezpečnostních řetězů je
povinné. Připevněte vlečnou tyč nebo jiné
tažné zařízení k hlavním konstrukčním prv-
kům vozidla, ne k nárazníkům nebo k jejich
držákům. Musíte dodržovat všechny právní
předpisy dané země týkající se tažení vozi-
del.Pokud musíte v taženém vozidle používat
příslušenství (stěrače, odmrazování atd.),
musí být zapalování v poloze ON/RUN
(Zapnuto/chod), ne v poloze ACC (Příslu-
šenství).
Pokud je akumulátor vozidla vybitý: viz
pokyny „Potlačení funkce volicí páky“ v této
sekci o přeřazení automatické převodovky
z polohy PARKOVÁNÍ za účelem odtažení
vozidla.VAROVÁNÍ!
• Při odtahování nepoužívejte zařízení
používající vázací oko (ke zdvihání bře-
men). Může dojít k poškození vozidla.
• Při poutání vozidla na plošinový přívěs
nepoužívejte k připevnění přední nebo
zadní součásti zavěšení kol. Při
nesprávném tažení může dojít k poško-
zení vozidla.
V PŘÍPADĚ NOUZE
174
