2021 FIAT 124 SPIDER Knjižica s uputama za uporabu i održavanje (in Croatian)

VAŽNO
12) Kako bi spriječili oštećenja, nikada
nemojte otvarati sklopivi krov ako na njemu
ima snijega ili leda.
13) Tereti se ne mogu učvrstiti za krov.
14) Ptičji izmet i smola moraju se odmah
oprati s mekanog krova jer bi mogli oštetiti
tkaninu.
15) Nikada nemojte koristiti sustave pranja
pod visokim tlakom.
16) U slučaju uporabe perača na paru ili
pod visokim pritiskom, održavajte prikladnu
udaljenost i nemojte prijeći maksimalnu
temperaturu od 60°C. Ako je udaljenost
premala ili je tlak previsok, može doći do
oštećenja, promjena i prodiranja vode.
17) Ako se koristi mlaz vode, usmjerite
ga dalje od rubova tkanine i obruba
vjetrobrana kako bi izbjegli prodiranje vode.
18) Nikada nemojte koristiti alkohol,
benzin, kemikalije, deterdžente, sredstva za
uklanjanje mrlja, vosak, otopine i proizvode
za poliranje.
19) Odmah isperite kako bi uklonili sapun,
i spriječili pojavu mrlja. Po potrebi ponovite
postupak.
20) Za savršene rezultate, slijedite upute
da spremniku proizvoda za brtvljenje
21) Gumene brtve mekanog krova moraju
se prati samo s vodom. Ako uočite da su
brtve suhe ili se lijepe, nanesite prašak ili
proizvode za održavanje gume (silikonski
sprej).
47

48
UPOZNAVANJE PLOČE SA INSTRUMENTIMA
Ovo poglavlje priručnika pruža vam sve
informacije koje trebate za razumijeva-
nje, interpretiranje i pravilnu uporabu
ploče sa instrumentima.ARMATURNA PLOČA I
INSTRUMENTI
.................................. 49
SVJETLA I PORUKE
UPOZORENJA ................................. 54
<76A5(=(51,7366,:(05:;9<4,5;04(

5005020100-121-001
49

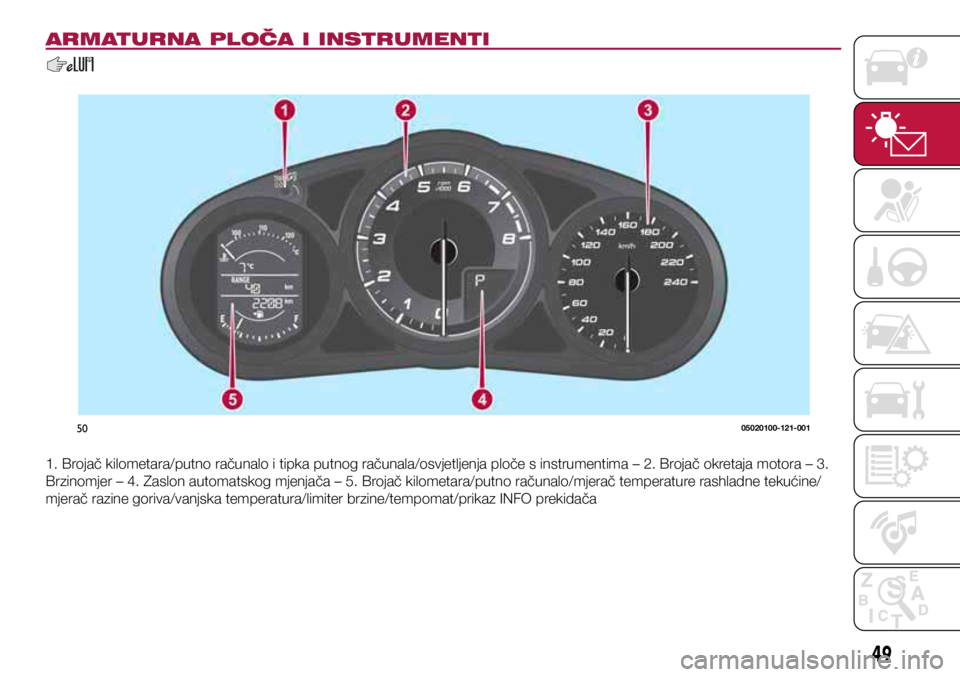

ARMATURNA PLOČA I INSTRUMENTI
1. Brojač kilometara/putno računalo i tipka putnog računala/osvjetljenja ploče s instrumentima – 2. Brojač okretaja motora – 3.
Brzinomjer – 4. Zaslon automatskog mjenjača – 5. Brojač kilometara/putno računalo/mjerač temperature rashladne tekućine/
mjerač razine goriva/vanjska temperatura/limiter brzine/tempomat/prikaz INFO prekidača
49

5105020100-667-888
50
KNOWING THE INSTRUMENT PANEL
IZVEDBE S UPRAVLJAČEM NA DESNOJ STRANI
1. Brojač kilometara/putno računalo i tipka putnog računala/osvjetljenja ploče s instrumentima – 2. Brojač okretaja motora – 3.
Brzinomjer – 4. Zaslon automatskog mjenjača – 5. Brojač kilometara/putno računalo/mjerač temperature rashladne tekućine/
mjerač razine goriva/vanjska temperatura/limiter brzine/tempomat/prikaz INFO prekidača
50
UPOZNAVANJE PLO6E SA INSTRUMENTIMA

5205020102-121-001
5305020102-121-001
BROJAČ KILOMETARA /
MJERAČ PRIJEĐENOG PUTA
Način rada zaslona može se promijeniti od
brojača kilometara do mjerača prijeđenog
puta A na mjerač prijeđenog puta vrste B
i nazad na brojač kilometara pritiskanjem
tipke 1 sl. 52 dok se jedan od njih prikazu-
je. Prikazat će se izabrani način rada.
Kad se kontaktni prekidač prebaci u
položaj ACC ili OFF, brojač kilometara ili
mjerači prijeđenog puta neće se moći
prikazati, međutim pritiskom na tipku
izbornika može se nehotično prebaciti
mjerače prijeđenog puta ili ih resetirati
tijekom desetominutnog perioda u
sljedećim slučajevima:
❒ Kad se kontaktni prekidač prebaci s
položaja ON na OFF.
❒ Kad se otvore vozačeva vrata. Mjerač prijeđenog puta
Mjerač prijeđenog puta može bilježiti
ukupnu udaljenost dva puta. Jedan se
bilježi na mjeraču prijeđenog puta A, a
drugi se bilježi na mjeraču prijeđenog
puta B.
Primjerice, mjerač prijeđenog puta A
može bilježiti udaljenost od početka
putovanja, dok mjerač prijeđenog puta
B može bilježiti udaljenost od napunje-
nog spremnika.
Koristite ovaj mjerač za mjerenje udalje-
nosti na putu i izračun potrošnje goriva.
Izvedbe sa radio 7” sustavom: ako
se podaci o potrošnji resetiraju upo-
rabom monitor potrošnje goriva, ili
se mjerač prijeđenog puta A resetira
uporabom mjerača puta kada su uklju-
čeni funkcija koja sinkronizira monitor
potrošnje goriva i mjerač puta, istovre-
meno se resetiraju podaci o potrošnji
goriva i mjerač puta A.
NAPOMENA samo mjerači puta mjere
desetinke kilometara (milja).
Resetiranje mjerača puta
Mjerač prijeđenog puta će se resetirati
kada dođe do prekida električnog napa-
janja (pregorio je osigurač ili je akumu-
lator odspojen). Ili ako je vozilo prešlo
preko 9.999,9 km. OSVJETLJENJE PLOČE
S INSTRUMENTIMA
Namještanje svjetline
Svjetlina ploče s instrumentima I osvi-
jetljenost armaturne ploče mogu se
prilagoditi okretanjem gumba 1 sl. 53:

❒ Zakretanjem gumba ulijevo razina
svjetline se smanjuje. Zvučni signal
će se začuti kada zakrenete gumb do
položaja maksimalne razine prigušenosti.
❒ Zakretanjem gumba udesno razina
svjetline se povećava.
Funkcija za isključivanje
prigušivača osvjetljenja
Gumb okrećite u desno dok ne začujete
zvučni signal dok se osvjetljenje ploče
s instrumentima prigušuje s kontaktnim
prekidačem u položaju ON. Isključite
prigušivač osvjetljenja ako je vidljivost
ploče s instrumentima smanjena zbog
svjetline okruženja.
51

540620500-122-001
5505020110-121-002
5605020110-121-003
Kada se prigušenje osvjetljenje poništi,
osvjetljenje ploče s instrumentima se ne
može prigušiti čak i ako su pozicijska
svjetla uključena. Prikaz na središnjem
zaslonu će se promijeniti u stalan dnev-
ni prikaz kada je prigušivač osvjetljenje
isključen.
PUTNO RAČUNALO I
INFO SKLOPKA
Sljedeće informacije mogu se odabrati
pritiskanjem prekidača INFO sl. 54 dok
je kontaktni prekidač u položaju ON.
❒ Približna udaljenost koju možete
prijeći s preostalom količinom goriva
❒ Prosječna potrošnja goriva

❒ Trenutna potrošnja goriva

❒ Prosječna brzina vozila

❒ Alarm za brzinu vozila*
Ako imate problema s putnim računa-
lom, kontaktirajte Fiatov servis. Način rada alarma za brzinu vozila
U ovom režimu prikazana je trenutna
postavka za alarm za brzinu vozila. Mo-
žete promijeniti postavku brzine vozila
na kojoj se aktivira upozorenje.
VAŽNO Zaslon alarma za brzinu vozila
aktivira se u isto vrijeme kada se čuje
zvučni signal. Postavljena brzina vozila
zatreperit će nekoliko puta.
Alarm za brzinu vozila može se postaviti
pomoću INFO prekidača.
Funkcija alarma za brzinu vozila može
se postaviti između 30 i 250 km/h.
VAŽNO Uvijek postavite brzinu vozila u
skladu sa zakonima i propisima zemlje/
grada u kojem vozite. Osim toga,
uvijek provjerite brzinu vozila pomoću
brzinomjera.
Alarm za brzinu vozila može se postaviti
pomoću sljedećeg postupka.

❒ pritisnite prekidač INFO za prikaz
načina rada alarma za brzinu;
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Na zaslonu
postavljene brzine vozila blješče treća
znamenka (mjesto stotinki) sl. 55.
❒ pritisnite prekidač INFO i postavite
treću znamenku (mjesto stotinki)
na željenu brzinu vozila. Brojevna
se vrijednost mijenja svaki put kada
pritisnete prekidač INFO.
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Na zaslonu
blješću zadnje dvije znamenke
postavljene brzine vozila (mjesto
desetinki i cijelih brojki)., sl. 56
52
UPOZNAVANJE PLOČE SA INSTRUMENTIMA

5705210102-12A-001

❒ pritisnite prekidač INFO i namjestite
donje dvije znamenke (mjesto desetinki
i cijelih brojki) na željenu brzinu vozila.
Brojevna se vrijednost mijenja svaki put
kada pritisnete prekidač INFO.
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Postavljena
brzina vozila prikazana je na zaslonu za
alarm za brzinu vozila.
INDIKATOR PROMJENE
STUPNJEVA
Indikator promjene stupnjeva omoguću-
je vam postizanje optimalne potrošnje
goriva i uglađene vožnje.
On prikazuje odabrani položaj mjenjača
1 sl. 57 na ploči s instrumentima te vam
sugerira promjenu stupnja prijenosa 2
koji odgovara trenutnim uvjetima vožnje.Indikacija Stanje
Broj Prikazuje se
odabrani stupanj prijenosa
i broj Prebacite mjenjač
u preporučeni
viši ili niži stupanj prijenosa.
VAŽNO Nemojte se samo osloniti na
preporuke za prebacivanje mjenjača u
viši/niži stupanj. Stvarni uvjeti u vožnji
mogu zahtijevati položaje mjenjača koji
se razlikuju od sugeriranih. Kako bi se
izbjegao rizik od nesreća, prije promjene
stupnja prijenosa vozač mora pravilno
ocijeniti uvjete na cesti i prometu.
Izvedbe s ručnim mjenjačem
Indikator promjene stupnjeva se isključi
kada se provedu sljedeće operacije:

❒ vozilo se zaustavi;

❒ mjenjač se stavi u neutralni položaj;

❒ vozio se vozi u nazad;

❒ prilikom ubrzavanja iz mirovanja nije
dovoljno pritisnuta papučica spojke.
❒ papučica spojke ostaje pritisnuta 2
sekunde ili duže tijekom vožnje. Izvedbe s automatskim mjenjačem
Indikator promjene stupnjeva se isključi
kada se provedu sljedeće operacije:

❒ vozilo se zaustavi;

❒ isključi se ručni režim promjene
stupnjeva.
Ručno prebacivanje prema gore
(izvedbe s automatskim mjenjačem)
U slučaju uporabe poluge za prebaci-
vanje u viši stupanj, jednom povucite
polugu +.
53

SVJETL A I PORUKE UPOZORENJA
VAŽNO Indikacija svjetla upozorenja na
ploči s instrumentima samo je indi-
kativa mjera opreza i kao takva se ne
smije smatrati kao jedina i/ili alternativa
informacijama koje su dane u priručniku
za vlasnika vozila, kojega vam se uvijek
preporuča pročitati u svim slučajevima.
U slučaju indikacije kvara uvije pogle-
dajte informacije u ovom poglavlju.
VAŽNO Ciklus prikaza obje kategorije
može se prekinuti. Svjetlo upozorenja
na ploči s instrumentima ostaje upalje-
no dok se uzrok kvara ne ukloni.Vozila s Radio 7” sustavom
Sadržaj upozorenja može se provjeriti
na zaslonu audio sustava.
Učinite sljedeće:

❒ ako je svjetlo upozorenja upaljeno,
odaberite ikonu
na početnom
zaslonu ako bi prikazali prikaz
aplikacije;
❒ odaberite ”Warning Guidance” za
prikaz trenutnih upozorenja;
❒ odaberite odgovarajuće upozorenje
za prikaz detalja.
Prikazuju se informacije a sljedeća
svjetla/indikatore upozorenja:

❒ Glavno svjetlo upozorenja;

❒ Svjetlo upozorenja sustava kočenja;

❒ ABS svjetlo upozorenja;

❒ Svjetlo upozorenja električnog
sustava;
❒ Svjetlo upozorenja motornog ulja;

❒ Svjetlo provjere motora;

❒ Svjetlo upozorenja visoke
temperature rashladne tekućine
motora;
❒ Svjetlo upozorenja automatskog
mjenjača;
❒ Indikator kvara servo upravljača;

❒ Svjetlo upozorenja zračnog jastuka/
zatezača pojasa
❒ Svjetlo upozorenja aktivnog poklopca
motora;
❒ Svjetlo upozorenja na nisku razinu
goriva;
❒ Svjetlo upozorenje na vezanje pojasa;

❒ Svjetlo upozorenja na otvorena vrata;

❒ Svjetlo upozorenja na nisku razinu
tekućine za pranje;
❒ Svjetlo upozorenja sustava za nadzor
tlaka u gumama;
❒ Svjetlo upozorenja za KLJUČ;

❒ Svjetlo upozorenja za prednja LED
svjetla;
❒ Indikator ključa;

❒ TCS/DSC svjetlo upozorenja;

❒ DSC OFF indikator;

❒ Indikator zaštitnog sustava;

❒ Indikator deaktiviranog zračnog
jastuka suvozača (ako je ugrađeno).
54
