OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F37 CABIN + B 50 A Za zaštitu raznih krugova
F38 —— —
F39 —— —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilator hladnjaka
F44 FAN2 40 A Ventilator hladnjaka
F47 DEFOG 30 A Odmagljivač stražnjeg stakla
F48 IG230 A Za zaštitu raznih krugova
F50 HEATER 40 A Klima uređaj
F51 —— —
F52 —— —
143

12607031602-03F-002
144
IN CASE OF EMERGENCY

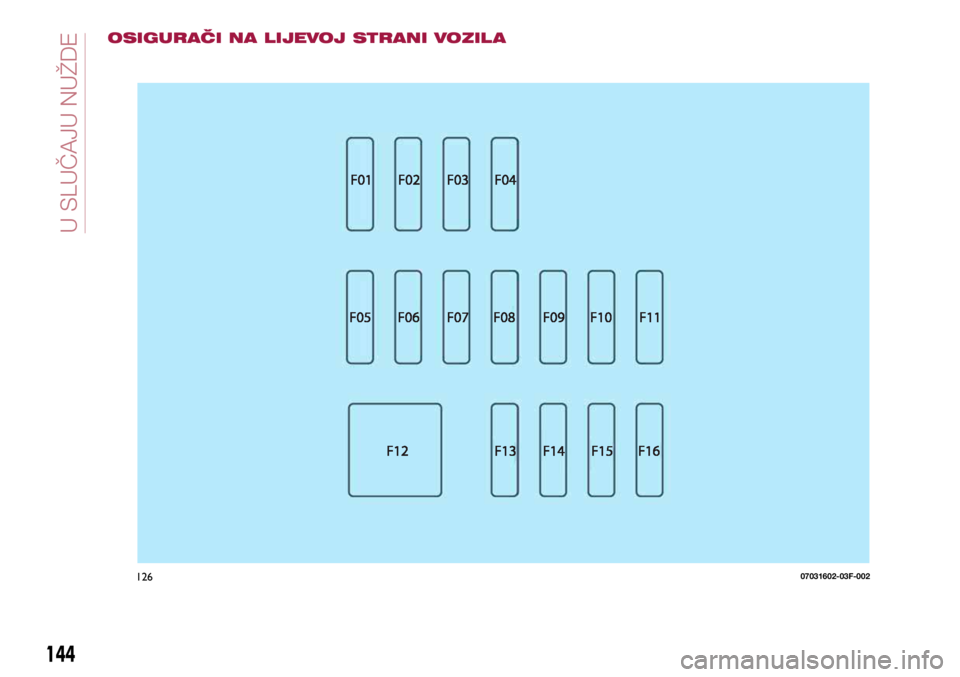

OSIGURAČI NA LIJEVOJ STRANI VOZIL A
144
Y WPY6ENY RY

OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 —— —
F04 —— —
F05 F.OUTLET 15 A Utičnice za dodatke
F06 —— —
F07 AT IND 7.5 AIndikator pozicije AT mjenjača (ako je ugrađen)
F08 MIRROR 7.5 A Električno osvrtno zrcalo
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Perač vjetrobrana
F12 P.WINDOW 30 A Električni prozori
F13 —— —
F14 SRS2/ESCL 15 AElektronsko zaključavanje upravljača
F15 SEAT WARM 20 A Grijač sjedala
F16 M.DEF 7.5 A —
145

12708020100-733-733
12808020202-121-003
UPOZORENJE
164) Ako osigurač ponovo pregori
kontaktirajte Fiatov servis.
165) Nikada nemojte zamijeniti osigurač
s osiguračem veće vrijednosti struje;
OPASNOST OD POŽARA.
166) Kontaktirajte Fiatov servis ako pregori
opći osigurač sigurnosnog sustava (zračni
jastuci, kočnice), sustava pogona (motor,
mjenjač) ili sustava upravljanja.
167) Nemojte sami mijenjati glavni
osigurač i multiplex spori osigurač. Za
zamjenu kontaktirajte Fiatov servis.
Zamjena ovih osigurača je opasna jer
se radi o osiguračima visoke struje.
Nepravilan zamjena mogla bi uzrokovati
električni udar ili kratki spoj, što može
dovesti do požara.
168) Prije zamjene osigurača, provjerite
je li kontaktni prekidač prebačen u položaj
OFF i jesu li svi drugi uređaji ugašeni i/ili
deaktivirani.
VAŽNO
32) Nikada nemojte zamijeniti osigurač s
metalnim žicama ili nečim sličnim.
33) Ako je potrebno oprati prostor motora,
pazite da direktno ne usmjerite mlaz vode
na kutiju osigurača i priključaka kao i
motore brisača vjetrobrana.
KIT ZA POPRAVAK GUME
(ako je ugrađeno)
169) 170) 171) 172) 173) 174) 175)
3)

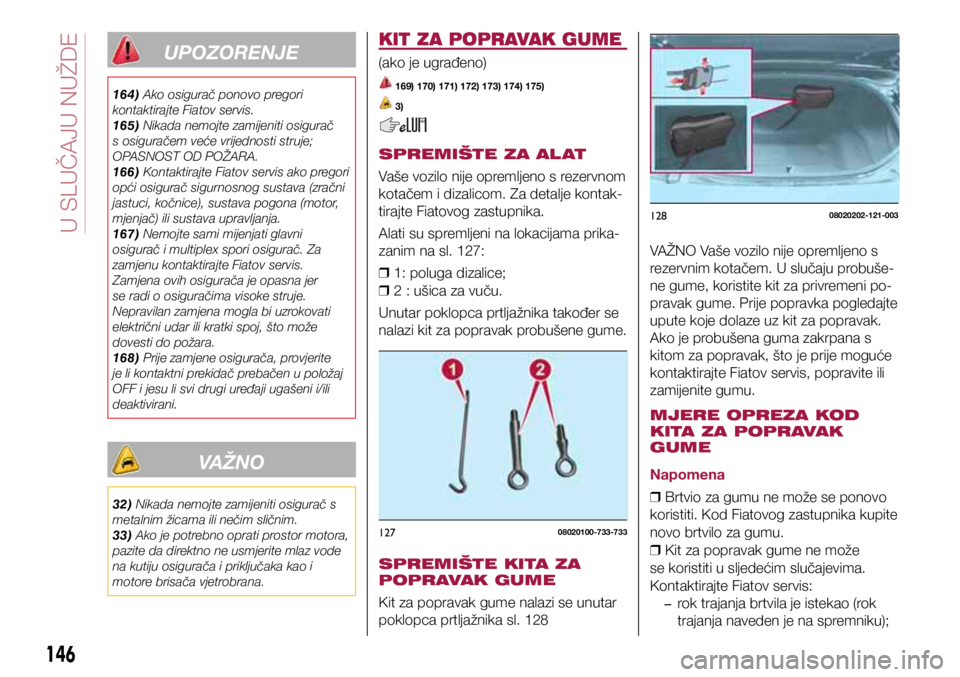

SPREMIŠTE ZA AL AT
Vaše vozilo nije opremljeno s rezervnom
kotačem i dizalicom. Za detalje kontak-
tirajte Fiatovog zastupnika.
Alati su spremljeni na lokacijama prika-
zanim na sl. 127:
❒ 1: poluga dizalice;

❒ 2 : ušica za vuču.
Unutar poklopca prtljažnika također se
nalazi kit za popravak probušene gume.
SPREMIŠTE KITA ZA
POPRAVAK GUME
Kit za popravak gume nalazi se unutar
poklopca prtljažnika sl. 128 VAŽNO Vaše vozilo nije opremljeno s
rezervnim kotačem. U slučaju probuše-
ne gume, koristite kit za privremeni po-
pravak gume. Prije popravka pogledajte
upute koje dolaze uz kit za popravak.
Ako je probušena guma zakrpana s
kitom za popravak, što je prije moguće
kontaktirajte Fiatov servis, popravite ili
zamijenite gumu.
MJERE OPREZA KOD
KITA ZA POPRAVAK
GUME
Napomena

❒ Brtvio za gumu ne može se ponovo
koristiti. Kod Fiatovog zastupnika kupite
novo brtvilo za gumu.
❒ Kit za popravak gume ne može
se koristiti u sljedećim slučajevima.
Kontaktirajte Fiatov servis: - rok trajanja brtvila je istekao (rok
trajanja naveden je na spremniku);
146
< :3<6(1< 5<

12908020202-03A-003
13008020202-03A-004
- puknuće je veće od 4 mm;
- oštećena je površina gume koja nije
profil;
- vozilo je voženo s praznom
gumom;
- guma je spala s naplatka;
- došlo je do oštećenja naplatka;
- guma ima dva ili više puknuća.
KRPANJE GUME S
KITOM ZA POPRAVAK
Učinite sljedeće:
❒ vozilo parkirajte na sigurno mjesto na
ravnu i tvrdu površinu tamo gdje neće
ometati promet;
❒ ručicu mjenjača prebacite u 1. brzinu
ili u položaj R (vožnja u nazad) (ručni
mjenjač) ili u položaj P (automatski
mjenjač);
❒ aktivirajte parkirnu kočnicu s
pritisnutom papučicom kočnice i
ugasite motor;
❒ po potrebi uključite sve pokazivače
smjera i na cestu postavite
upozoravajući trokut;
❒ neka svi putnici izađu i izvadite sav
teret i izvadite kit za popravak gume;
❒ protresite spremnik brtvila. Ako se
spremnik protrese nakon što se spoji
crijevo za ubrizgavanje, brtvilo bi moglo
izaći iz crijeva. Možda će biti nemoguće
ukloniti brtvilo s odjeće ili drugih
predmeta. Prije zavrtanja crijeva za
ubrizgavanje protresite spremnik.
VAŽNO Brtvilo se lako stvrdne i njego-
vo ubrizgavanje biti će teško pri hlad-
nom vremenu (0°C ili ispod). Za lakše
ubrizgavanje zagrijte spremnik u vozilu.

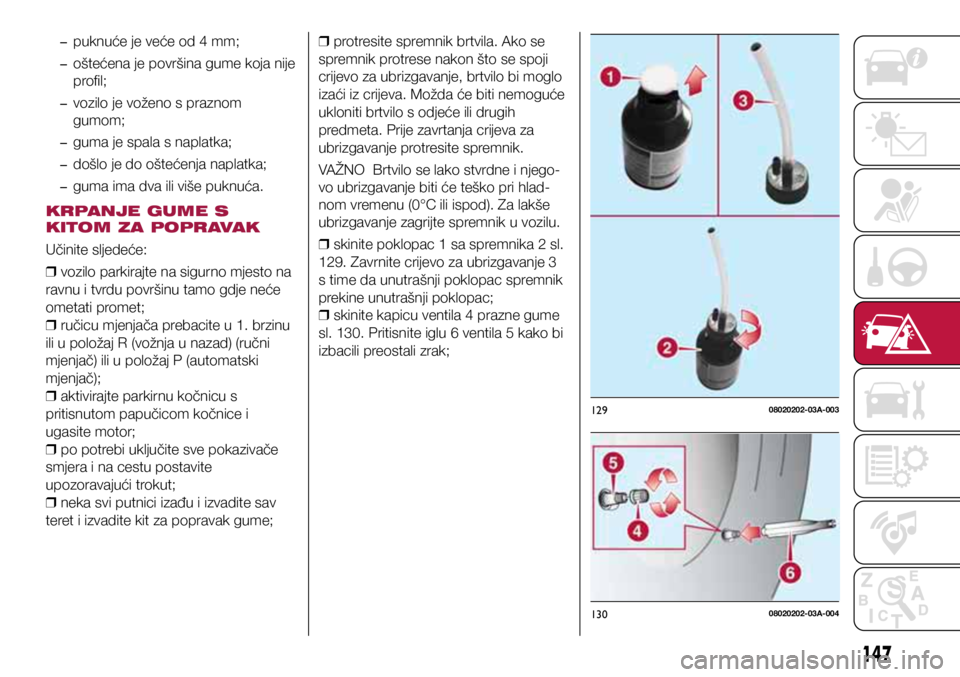

❒ skinite poklopac 1 sa spremnika 2 sl.
129. Zavrnite crijevo za ubrizgavanje 3
s time da unutrašnji poklopac spremnik
prekine unutrašnji poklopac;
❒ skinite kapicu ventila 4 prazne gume
sl. 130. Pritisnite iglu 6 ventila 5 kako bi
izbacili preostali zrak;
147

13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
VAŽNO Ako u gumi ostane zraka
nakon uklanjanja igle ventila, igla bi
mogla izletjeti vani. Pažljivo uklonite iglu
ventila.

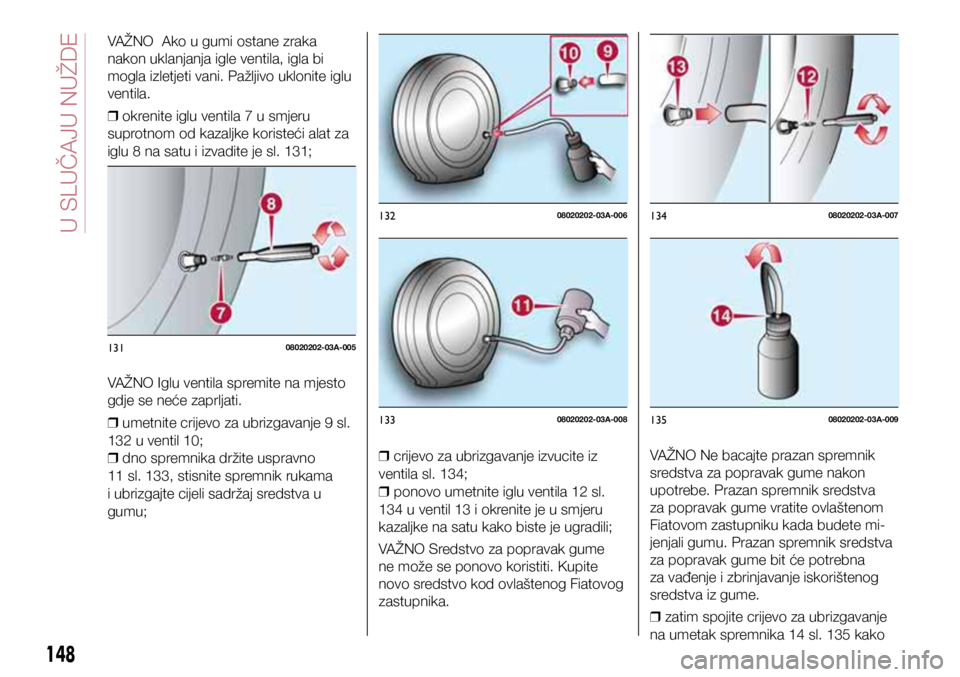

❒ okrenite iglu ventila 7 u smjeru
suprotnom od kazaljke koristeći alat za
iglu 8 na satu i izvadite je sl. 131;
VAŽNO Iglu ventila spremite na mjesto
gdje se neće zaprljati.

❒ umetnite crijevo za ubrizgavanje 9 sl.
132 u ventil 10;
❒ dno spremnika držite uspravno
11 sl. 133, stisnite spremnik rukama
i ubrizgajte cijeli sadržaj sredstva u
gumu;
❒ crijevo za ubrizgavanje izvucite iz
ventila sl. 134;
❒ ponovo umetnite iglu ventila 12 sl.
134 u ventil 13 i okrenite je u smjeru
kazaljke na satu kako biste je ugradili;
VAŽNO Sredstvo za popravak gume
ne može se ponovo koristiti. Kupite
novo sredstvo kod ovlaštenog Fiatovog
zastupnika. VAŽNO Ne bacajte prazan spremnik
sredstva za popravak gume nakon
upotrebe. Prazan spremnik sredstva
za popravak gume vratite ovlaštenom
Fiatovom zastupniku kada budete mi-
jenjali gumu. Prazan spremnik sredstva
za popravak gume bit će potrebna
za vađenje i zbrinjavanje iskorištenog
sredstva iz gume.

❒ zatim spojite crijevo za ubrizgavanje
na umetak spremnika 14 sl. 135 kako
148
U SLUČAJU NUŽDE

13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
biste spriječili istjecanje preostalog
sredstva za popravak guma;
❒ naljepnicu ograničenja brzine
nalijepite na mjesto koje je vidljivo
vozaču;

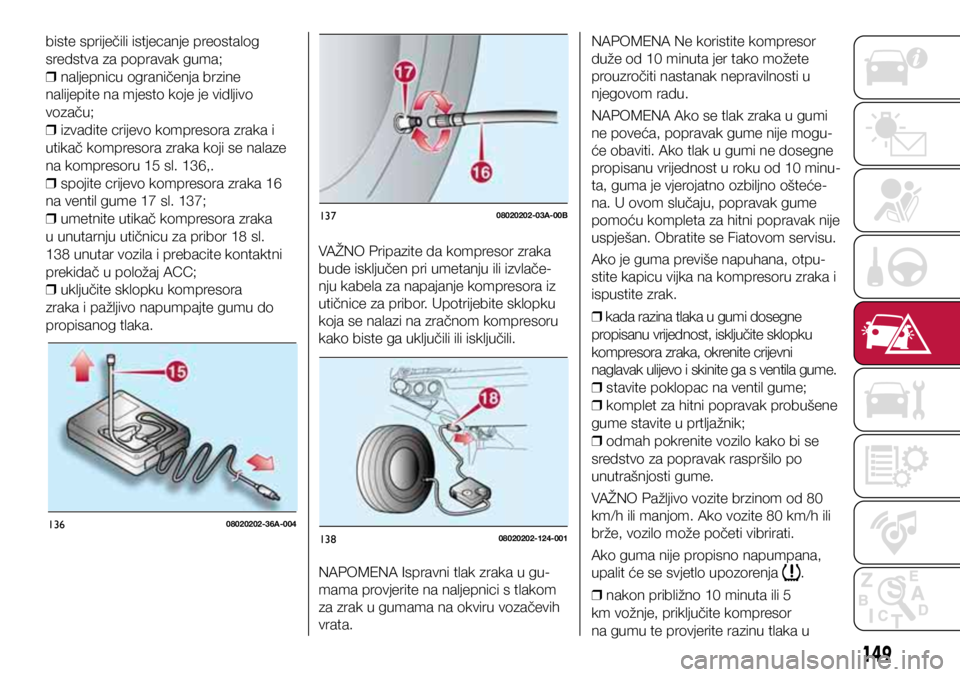

❒ izvadite crijevo kompresora zraka i
utikač kompresora zraka koji se nalaze
na kompresoru 15 sl. 136,.
❒ spojite crijevo kompresora zraka 16
na ventil gume 17 sl. 137;
❒ umetnite utikač kompresora zraka
u unutarnju utičnicu za pribor 18 sl.
138 unutar vozila i prebacite kontaktni
prekidač u položaj ACC;
❒ uključite sklopku kompresora
zraka i pažljivo napumpajte gumu do
propisanog tlaka. VAŽNO Pripazite da kompresor zraka
bude isključen pri umetanju ili izvlače-
nju kabela za napajanje kompresora iz
utičnice za pribor. Upotrijebite sklopku
koja se nalazi na zračnom kompresoru
kako biste ga uključili ili isključili.
NAPOMENA Ispravni tlak zraka u gu-
mama provjerite na naljepnici s tlakom
za zrak u gumama na okviru vozačevih
vrata.NAPOMENA Ne koristite kompresor
duže od 10 minuta jer tako možete
prouzročiti nastanak nepravilnosti u
njegovom radu.
NAPOMENA Ako se tlak zraka u gumi
ne poveća, popravak gume nije mogu-
će obaviti. Ako tlak u gumi ne dosegne
propisanu vrijednost u roku od 10 minu-
ta, guma je vjerojatno ozbiljno ošteće-
na. U ovom slučaju, popravak gume
pomoću kompleta za hitni popravak nije
uspješan. Obratite se Fiatovom servisu.
Ako je guma previše napuhana, otpu-
stite kapicu vijka na kompresoru zraka i
ispustite zrak.

❒ kada razina tlaka u gumi dosegne
propisanu vrijednost, isključite sklopku
kompresora zraka, okrenite crijevni
naglavak ulijevo i skinite ga s ventila gume.
❒ stavite poklopac na ventil gume;

❒ komplet za hitni popravak probušene
gume stavite u prtljažnik;
❒ odmah pokrenite vozilo kako bi se
sredstvo za popravak raspršilo po
unutrašnjosti gume.
VAŽNO Pažljivo vozite brzinom od 80
km/h ili manjom. Ako vozite 80 km/h ili
brže, vozilo može početi vibrirati.
Ako guma nije propisno napumpana,
upalit će se svjetlo upozorenja
.

❒ nakon približno 10 minuta ili 5
km vožnje, priključite kompresor
na gumu te provjerite razinu tlaka u
149

gumama s pomoću mjerača pritiska na
kompresoru zraka. Ako je razina tlaka
u gumi niža od propisane vrijednosti,
uključite kompresor zraka i pričekajte
dok razina tlaka ne dosegne propisanu
vrijednost tlaka u gumama.
❒ postupak hitnog popravka
probušene gume završen je uspješno
ako se pritisak zraka u gumi ne
smanjuje. Vozilo pažljivo odvezite
do najbližeg Fiatovog servisera i
odmah zamijenite probušenu gumu.
Preporučujemo vam da zamijenite
probušenu gumu novom. Ako će se
guma popraviti ili ponovno koristiti,
kontaktirajte Fiatov servis.
VAŽNO Isključite kompresor zraka prije
nego što provjerite tlak u gumama s
pomoću mjerača pritiska.
NAPOMENA

❒ FCA preporučuje da se guma,
koja je popravljena kompletom za
hitni popravak probušene gume,
zamijeni što prije novom. Ako će se
guma popraviti ili ponovno koristiti,
kontaktirajte Fiatov servis.
❒ kotač se može ponovno koristiti ako
se s njega ukloni sredstvo za popravak
gume. Ipak, zamijenite ventil novim.UPOZORENJE
169) Puknuća na stranicama gume ne
mogu se popraviti. Nemojte koristiti kit
za popravak ako je guma oštećena zbog
vožnje s preniskim tlakom.
170) Ne lijepite naljepnicu ograničenja
brzine na obloženi dio upravljača.
Lijepljenje naljepnice ograničenja brzine na
obloženi dio upravljača je opasno jer može
prouzročiti nepravilan rad zračnog jastuka
i izazvati ozbiljne ozljede. Osim toga, ne
lijepite naljepnicu ograničenja brzine na
mjesta gdje bi njezino postavljanje moglo
smanjiti vidljivost signalnih svjetala ili
brzinometra.
171) Ako tlak zraka u gumi padne ispod
130 kPa (1,3 kgf/cm2 ili bara, 18,9 psi),
ne nastavljajte s vožnjom i obratite se
Fiatovom serviseru. Popravak gume s
pomoću kompleta za popravak probušene
gume nije uspješno izveden. Ako zamijetite
smanjenje tlaka u gumi, ne nastavljajte s
vožnjom. Obratite se Fiatovom serviseru.
172) Uvijek morate navesti da je guma
popravljena s kitom za popravak. Knjižicu
predajte tehničaru koji će rukovati gumom
koja je popravljena s kitom za popravak.
173) Popravci nisu mogući u slučaju
oštećenja naplatka (izobličenje ruba, što
vodi do gubitka zraka). Nemojte uklanjati
strana tijela (vijci i čavli) iz gume.
174) Na naljepnici pakiranja nalaze se
pravne informacije u svezi kemijskih
supstancija. Sukladnost s napomenama
na naljepnici bitna je za sigurnost i
učinkovitost kita za popravak. Prije
uporabe obavezno pažljivo pročitajte
ovu naljepnicu. Kit za popravak ima vijek
trajanja i mora se periodično zamijeniti.
Kit bi trebale koristiti odrasle osobe a ne
djeca.
175) Ne dozvolite djeci da dodiruju
sredstvo za popravak gume: Opasno je
udisati sredstvo za popravak gume. Ako
se sredstvo za popravak gume nehotično
proguta, odmah popijte puno vode i
potražite liječničku pomoć. • Opasno je
ako sredstvo za popravak gume dođe u
dodir s očima i kožom. Ako sredstvo za
popravak gume uđe u oči ili dodirne kožu,
odmah isperite velikim količinama vode i
potražite liječničku pomoć.
VAŽNO
3) Pravilno zbrinite spremnik i brtvilo.
Zbrinite ih u skladu s nacionalnim i lokalnim
propisima.
150
U SLUČAJU NUŽDE
