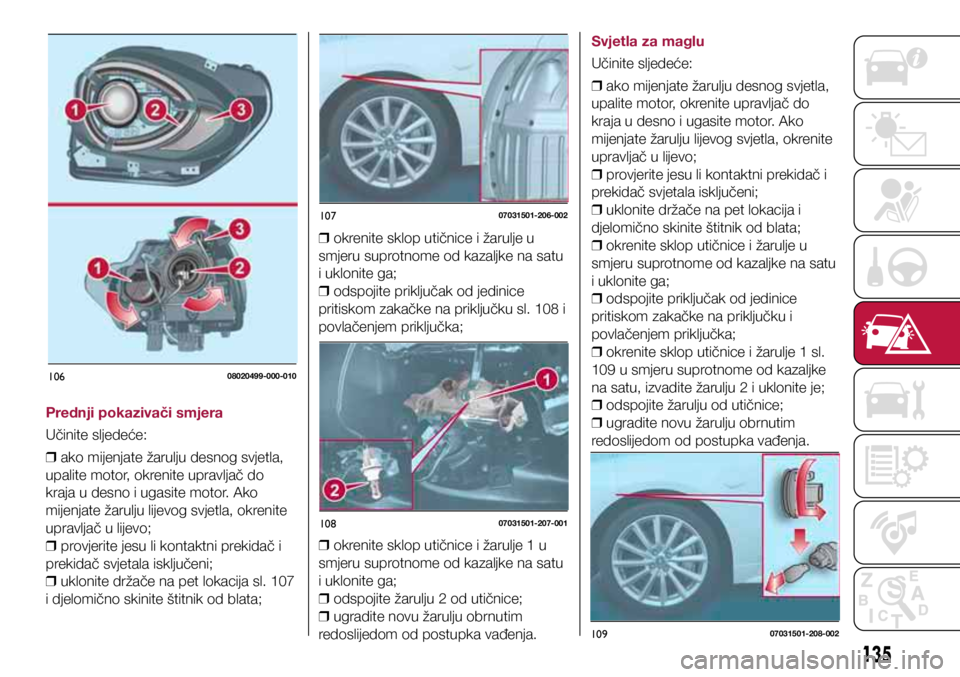

Prednji pokazivači smjera
Učinite sljedeće:
❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ uklonite držače na pet lokacija sl. 107
i djelomično skinite štitnik od blata;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku sl. 108 i
povlačenjem priključka;

❒ okrenite sklop utičnice i žarulje 1 u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite žarulju 2 od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja. Svjetla za maglu
Učinite sljedeće:

❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ uklonite držače na pet lokacija i
djelomično skinite štitnik od blata;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje 1 sl.
109 u smjeru suprotnome od kazaljke
na satu, izvadite žarulju 2 i uklonite je;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
135

11008020499-000-011
11107031501-210-001
11207031501-211-001

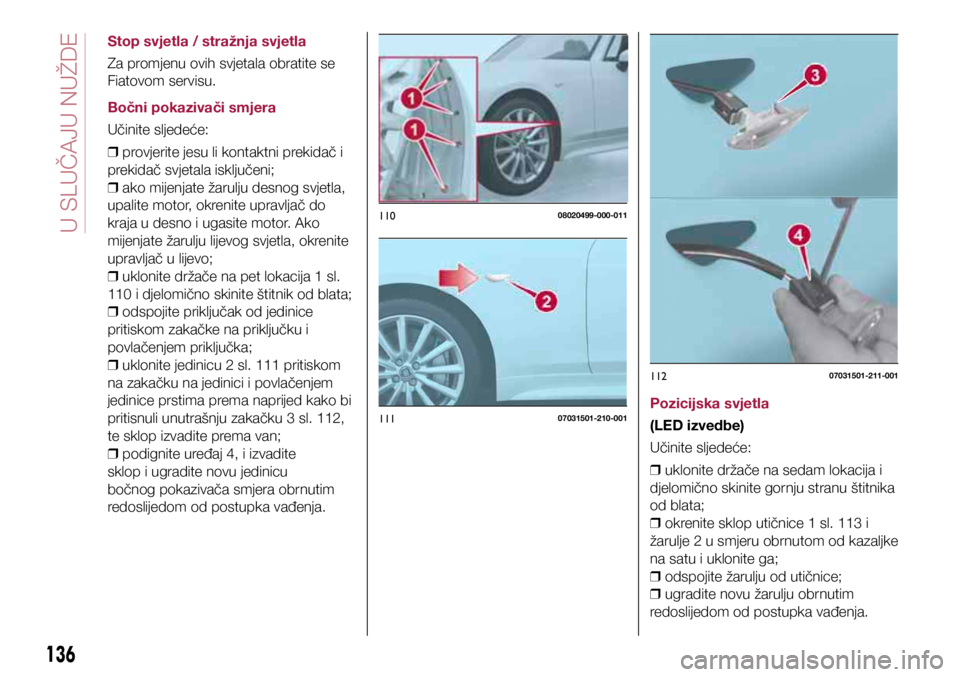

Stop svjetla / stražnja svjetla
Za promjenu ovih svjetala obratite se
Fiatovom servisu.
Bočni pokazivači smjera
Učinite sljedeće:
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ uklonite držače na pet lokacija 1 sl.
110 i djelomično skinite štitnik od blata;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ uklonite jedinicu 2 sl. 111 pritiskom
na zakačku na jedinici i povlačenjem
jedinice prstima prema naprijed kako bi
pritisnuli unutrašnju zakačku 3 sl. 112,
te sklop izvadite prema van;
❒ podignite uređaj 4, i izvadite
sklop i ugradite novu jedinicu
bočnog pokazivača smjera obrnutim
redoslijedom od postupka vađenja. Pozicijska svjetla
(LED izvedbe)
Učinite sljedeće:

❒ uklonite držače na sedam lokacija i
djelomično skinite gornju stranu štitnika
od blata;
❒ okrenite sklop utičnice 1 sl. 113 i
žarulje 2 u smjeru obrnutom od kazaljke
na satu i uklonite ga;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
136
U SLU6AJU NUŽDE

11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001

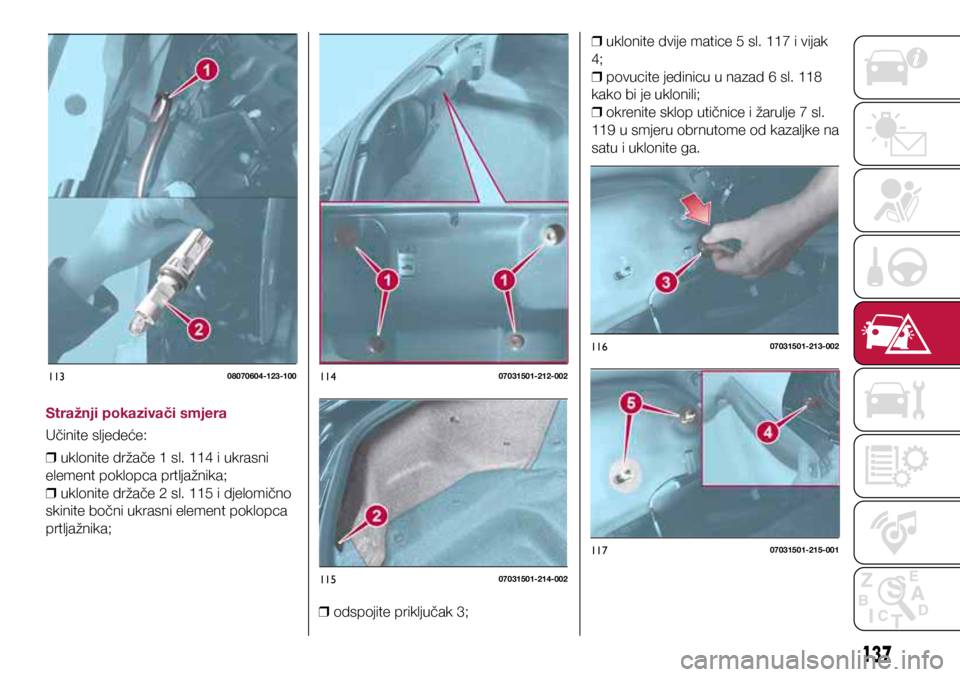

Stražnji pokazivači smjera
Učinite sljedeće:
❒ uklonite držače 1 sl. 114 i ukrasni
element poklopca prtljažnika;
❒ uklonite držače 2 sl. 115 i djelomično
skinite bočni ukrasni element poklopca
prtljažnika;

❒ odspojite priključak 3;

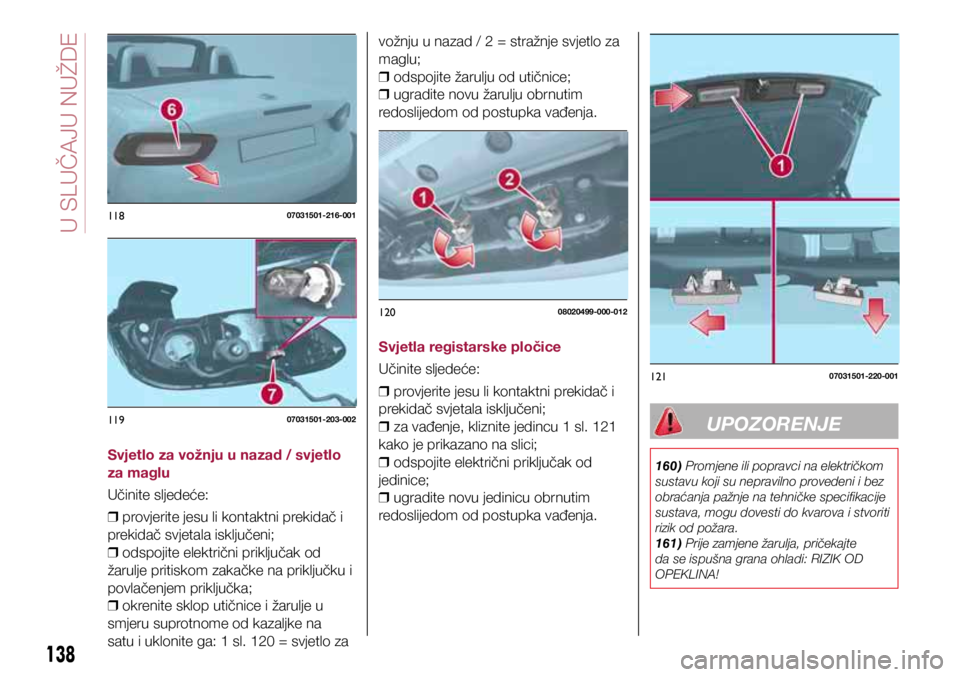

❒ uklonite dvije matice 5 sl. 117 i vijak
4;
❒ povucite jedinicu u nazad 6 sl. 118
kako bi je uklonili;
❒ okrenite sklop utičnice i žarulje 7 sl.
119 u smjeru obrnutome od kazaljke na
satu i uklonite ga.
137

11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
Svjetlo za vožnju u nazad / svjetlo
za maglu
Učinite sljedeće:
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ odspojite električni priključak od
žarulje pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na
satu i uklonite ga: 1 sl. 120 = svjetlo za vožnju u nazad / 2 = stražnje svjetlo za
maglu;

❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
Svjetla registarske pločice
Učinite sljedeće:

❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ za vađenje, kliznite jedincu 1 sl. 121
kako je prikazano na slici;
❒ odspojite električni priključak od
jedinice;
❒ ugradite novu jedinicu obrnutim
redoslijedom od postupka vađenja.
UPOZORENJE
160) Promjene ili popravci na električkom
sustavu koji su nepravilno provedeni i bez
obraćanja pažnje na tehničke specifikacije
sustava, mogu dovesti do kvarova i stvoriti
rizik od požara.
161) Prije zamjene žarulja, pričekajte
da se ispušna grana ohladi: RIZIK OD
OPEKLINA!
138
U SLU6AJU NUŽDE

12207031601-121-001
12307031601-122-001
162) Halogene žarulje sadrže plin pod
pritiskom. Ako puknu, krhotine stakla bi se
mogle okolo rasuti.
163) Žarulje zamjenjujte samo s ugašenim
motorom. Također provjerite je li se motor
ohladio, kako bi izbjegli opekline.
VAŽNO
30) Ako je moguće, preporuča se žarulje
mijenjati u Fiatovom servisu. Pravilan rad
i usmjerenost vanjskih svjetala bitni su za
sigurnu vožnju i poštivanje zakona.
31) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog svjetla
i čak skratiti radni vijek žarulje. U slučaju
nehotičnog kontakta, žarulju obrišite krpom
i alkoholom i pustite da se osuši.

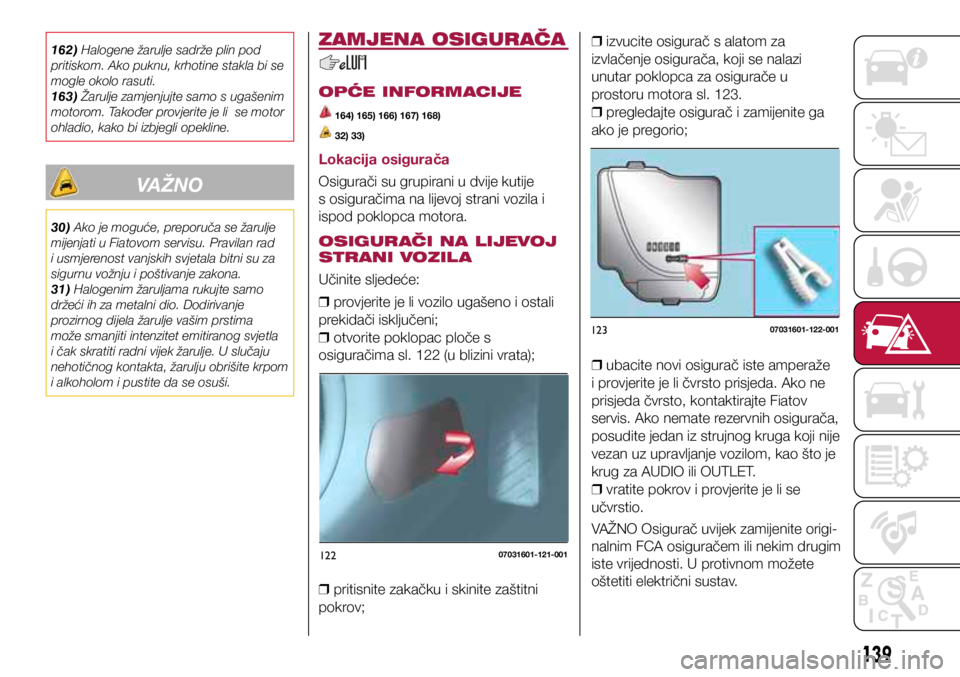

ZAMJENA OSIGURAČA
OPĆE INFORMACIJE
164) 165) 166) 167) 168)
32) 33)
Lokacija osigurača
Osigurači su grupirani u dvije kutije
s osiguračima na lijevoj strani vozila i
ispod poklopca motora.
OSIGURAČI NA LIJEVOJ
STRANI VOZIL A
Učinite sljedeće:
❒ provjerite je li vozilo ugašeno i ostali
prekidači isključeni;
❒ otvorite poklopac ploče s
osiguračima sl. 122 (u blizini vrata);

❒ pritisnite zakačku i skinite zaštitni
pokrov;
❒ izvucite osigurač s alatom za
izvlačenje osigurača, koji se nalazi
unutar poklopca za osigurače u
prostoru motora sl. 123.
❒ pregledajte osigurač i zamijenite ga
ako je pregorio;

❒ ubacite novi osigurač iste amperaže
i provjerite je li čvrsto prisjeda. Ako ne
prisjeda čvrsto, kontaktirajte Fiatov
servis. Ako nemate rezervnih osigurača,
posudite jedan iz strujnog kruga koji nije
vezan uz upravljanje vozilom, kao što je
krug za AUDIO ili OUTLET.
❒ vratite pokrov i provjerite je li se
učvrstio.
VAŽNO Osigurač uvijek zamijenite origi-
nalnim FCA osiguračem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti električni sustav.
139

12407031601-123-001

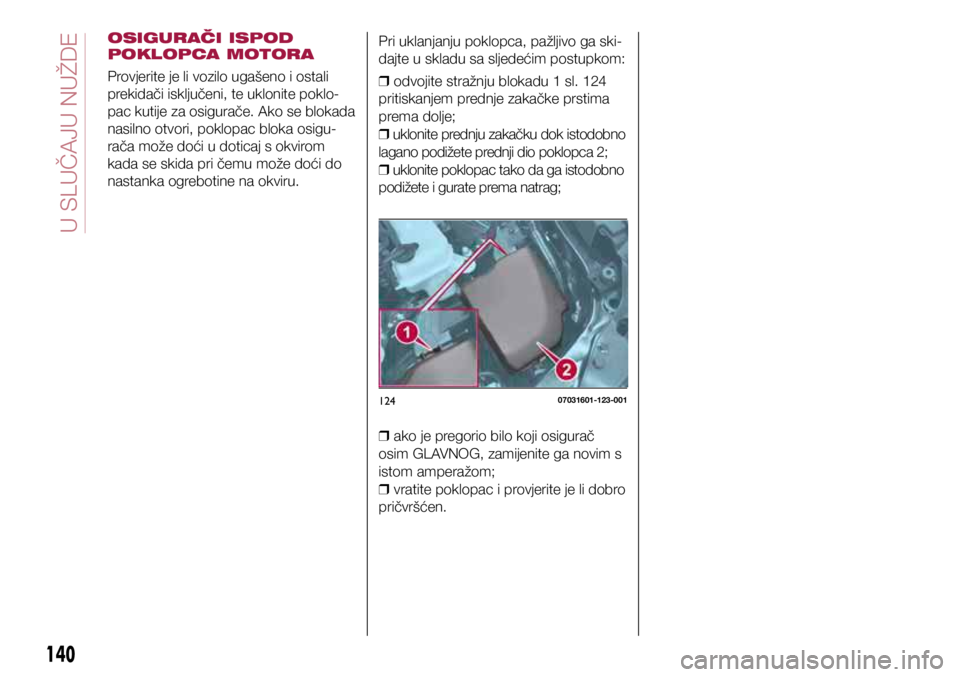

OSIGURAČI ISPOD
POKLOPCA MOTORA
Provjerite je li vozilo ugašeno i ostali
prekidači isključeni, te uklonite poklo-
pac kutije za osigurače. Ako se blokada
nasilno otvori, poklopac bloka osigu-
rača može doći u doticaj s okvirom
kada se skida pri čemu može doći do
nastanka ogrebotine na okviru.Pri uklanjanju poklopca, pažljivo ga ski-
dajte u skladu sa sljedećim postupkom:

❒ odvojite stražnju blokadu 1 sl. 124
pritiskanjem prednje zakačke prstima
prema dolje;
❒ uklonite prednju zakačku dok istodobno
lagano podižete prednji dio poklopca 2;
❒ uklonite poklopac tako da ga istodobno
podižete i gurate prema natrag;

❒ ako je pregorio bilo koji osigurač
osim GLAVNOG, zamijenite ga novim s
istom amperažom;
❒ vratite poklopac i provjerite je li dobro
pričvršćen.
140
Y WPY6ENY RY

12507031602-121-001
141
BLOK OSIGURAČA (PROSTOR MOTORA)
141

OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F03 HORN2 7.5 A Truba
F06 —— —
F07 INTERIOR 15 A Stropno svjetlo light
F09 AUDIO2 15 A Audio sustav
F10 METER1 10 A Ploča s instrumentima
F11 SRS1 7.5 A Zračni jastuk
F12 —— —
F13 RADIO 7.5 A Audio sustav
F17 AUDIO1 25 A Audio sustav
F18 A/C MAG 7.5 A Klima uređaj
F20 AT15 A Sustav kontrole mjenjača (ako je ugrađen)
F21 D LOCK 25 A Električno zaključavanje
F22 H/L RH 20 A Prednje svjetlo (RH)
F24 TAIL20 AStražnja svjetla/svjetla registarske pločice/pozicijska svjetla
F25 DRL15 A Dnevna pozicijska svjetla
F26 ROOM 25 A Stropno svjetlo
F27 FOG 15 A Svjetla za maglu
F28 H/CLEAN 20 APerač prednjih svjetala (ako je ugrađen)
F29 STOP 10 AStop svjetla/Stražnje svjetlo za maglu (ako je ugrađeno)
F30 HORN 15 A Truba
F31 H/L LH 20 A Prednje svjetlo (LH)
F33 HAZARD 15 ASvjetla upozorenja na opasnost/pokazivači smjera
F36 WIPER 20 A Brisači vjetrobrana
142
