175
Üzemzavar esetén

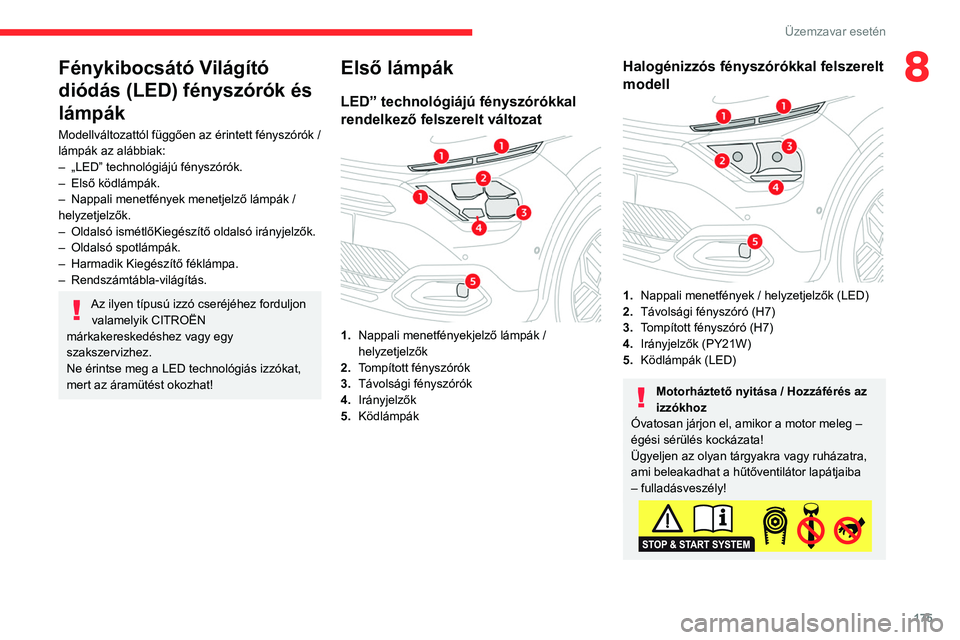

8Fénykibocsátó Világító
diódás (LED) fényszórók és
lámpák
Modellváltozattól függően az érintett fényszórók /
lámpák az alábbiak:
–
„LED” technológiájú fényszórók.
–


Első ködlámpák.
–


Nappali menetfények menetjelző lámpák /
helyzetjelzők.
–


Oldalsó ismétlőKiegészítő oldalsó irányjelzők.
–


Oldalsó spotlámpák.
–


Harmadik Kiegészítő féklámpa.
–


Rendszámtábla-világítás.
Az ilyen típusú izzó cseréjéhez forduljon valamelyik CITROËN
márkakereskedéshez vagy egy
szakszervizhez.
Ne érintse meg a LED technológiás izzókat,
mert az áramütést okozhat!
Első lámpák
LED” technológiájú fényszórókkal
rendelkező felszerelt változat


1. Nappali menetfényekjelző lámpák /
helyzetjelzők
2. Tompított fényszórók
3. Távolsági fényszórók
4. Irányjelzők
5. Ködlámpák
Halogénizzós fényszórókkal felszerelt
modell
1.Nappali menetfények / helyzetjelzők (LED)
2. Távolsági fényszóró (H7)
3. Tompított fényszóró (H7)
4. Irányjelzők (PY21W)
5. Ködlámpák (LED)
Motorháztető nyitása / Hozzáférés az
izzókhoz
Óvatosan járjon el, amikor a motor meleg –
égési sérülés kockázata!
Ügyeljen az olyan tárgyakra vagy ruházatra,
ami beleakadhat a hűtőventilátor lapátjaiba
– fulladásveszély!

176
Üzemzavar esetén
Halogénizzók (Hx)
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Távolsági / tompított fényszórók


► A nyelv meghúzásával távolítsa el a
védőborítást.
►

Kösse ki az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
Az izzó beszereléséhez fordított sorrendben
végezze el a műveleteket, az izzó fülei lefelé
nézzenek.
Irányjelzők
A (jobb vagy bal oldali) irányjelző
visszajelző lámpájának gyors villogása
azt jelzi, hogy az adott oldali irányjelző egyik
izzója meghibásodott.


► Fordítsa el a csatlakozót negyed fordulattal
az óramutató járásával ellentétes irányba.
►

Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
A borostyánsárga izzókat mindig azonos színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
Hátsó lámpák

1. Helyzetjelzők (LED)
2. Féklámpák (P21W)
3. Tolatólámpák (W16W)
4. Irányjelzők (WY16W)
Izzócsere
Az izzók cseréje a csomagtartó belsejéből
történik.
►

Nyissa ki a csomagtartót.

► Vegye le a takarófedelet a megfelelő oldalon:

177
Üzemzavar esetén

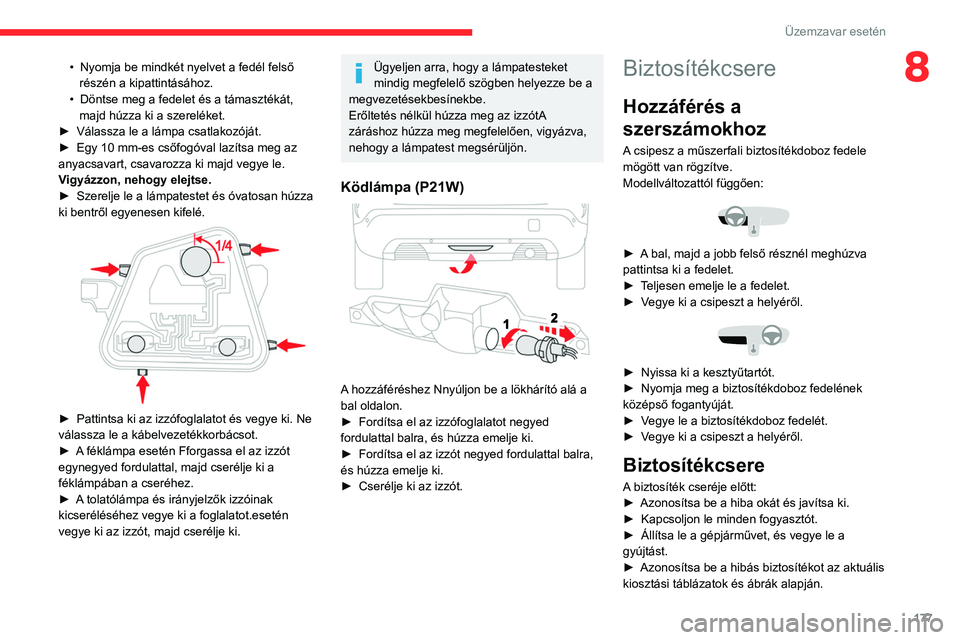

8• Nyomja be mindkét nyelvet a fedél felső
részén a kipattintásához.
•

Döntse meg a fedelet és a támasztékát,
majd húzza ki a szereléket.
►


Válassza le a lámpa csatlakozóját.
►


Egy 10 mm-es csőfogóval lazítsa meg az
anyacsavart, csavarozza ki majd vegye le.
V

igyázzon, nehogy elejtse.
►

Szerelje le a lámpatestet és óvatosan húzza
ki bentről egyenesen kifelé.


► Pattintsa ki az izzófoglalatot és vegye ki. Ne
válassza le a kábelvezetékkorbácsot.
►

A
féklámpa esetén Fforgassa el az izzót
egynegyed fordulattal, majd cserélje ki a
féklámpában a cseréhez.
►

A
tolatólámpa és irányjelzők izzóinak
kicseréléséhez vegye ki a foglalatot.esetén
vegye ki az izzót, majd cserélje ki.
Ügyeljen arra, hogy a lámpatesteket
mindig megfelelő szögben helyezze be a
megvezetésekbesínekbe.
Erőltetés nélkül húzza meg az izzótA
záráshoz húzza meg megfelelően, vigyázva,
nehogy a lámpatest megsérüljön.
Ködlámpa (P21W)

A hozzáféréshez Nnyúljon be a lökhárító alá a
bal oldalon.
►

Fordítsa el az izzófoglalatot negyed
fordulattal balra, és húzza emelje ki.
►


Fordítsa el az izzót negyed fordulattal balra,
és húzza emelje ki.
►


Cserélje ki az izzót.
Biztosítékcsere
Hozzáférés a
szerszámokhoz
A csipesz a műszerfali biztosítékdoboz fedele
mögött van rögzítve.
Modellváltozattól függően:


► A bal, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
►
T
eljesen emelje le a fedelet.
►

V
egye ki a csipeszt a helyéről.


► Nyissa ki a kesztyűtartót.
► Nyomja meg a biztosítékdoboz fedelének
középső fogantyúját.
►

V
egye le a biztosítékdoboz fedelét.
►

V
egye ki a csipeszt a helyéről.
Biztosítékcsere
A biztosíték cseréje előtt:
► Azonosítsa be a hiba okát és javítsa ki.
►

Kapcsoljon le minden fogyasztót.
►


Állítsa le a gépjárművet, és vegye le a
gyújtást.
►


Azonosítsa be a hibás biztosítékot az aktuális
kiosztási táblázatok és ábrák alapján.

178
Üzemzavar esetén
A biztosíték cseréjéhez létfontosságú, hogy:
► A speciális csipesz segítségével vegye ki a
biztosítékot a foglalatból, és ellenőrizze a szál
állapotát.
►

A
meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos színű)
biztosítékra cserélje ki; eltérő áramerősségű
biztosíték használata meghibásodásokhoz
vezethet – tűzveszély!
Ha a hiba a biztosítékcserét követően
hamarosan ismételten előfordul, ellenőriztesse
az elektromos rendszert valamelyik CITROËN
márkakereskedésben vagy szakszervizben.
Teljes biztosíték-kiosztási táblázatok
és kapcsolódó diagramok
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A kiosztási táblázatokban nem szereplő biztosíték cseréje gépjárműve súlyos
meghibásodását okozhatja.
Forduljon egy CITROËN
márkakereskedéshez vagy egy
szakszervizhez.


Jó
Hibás

Csipesz
Elektromos tartozékok beszerelése
A gépjármű elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be a gépjárműbe,
vegye fel a kapcsolatot valamelyik CITROËN
márkakereskedővel vagy egy szakszervizzel.
A CITROËN semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
Biztosítékok a műszerfalban
A biztosítékdoboz a műszerfal alsó részében
található (a bal oldalon).
A biztosítékokhoz való hozzáféréshez kövesse
ugyanazt az eljárást, amelyet a biztosítékcsere
érdekében a szerszámokhoz történő
hozzáféréssel foglalkozó fejezetben talál.
Biztosítékok táblázataiok
1. biztosítékdoboz
Biztosíték számaN° Típus
Áramerősség
(A) Funkciók
F3 MINI 5Vezeték nélküli okostelefon-töltő -– Kulcs nélküli nyitás és
indítás hangjelzése

179
Üzemzavar esetén
8BiztosítékszámaN° Típus
Áramerősség
(A) Funkciók
F4 MINI 15Kürt
F5 MINI 20Ablakmosó szivattyúja
F6 MINI 20Ablakmosó szivattyúja
F7 MINI 10Hátsó USB-aljzatok
F14 MINI 5Sürgősségi és segélyszolgálati hívások – Riasztó
F18 MINI 5USB- aljzat adatforgalommal
F29 MINI 20Rádió
F31 MINI 15Post-Utólag beszerelt berendezés
F32 MINI 1512 V-os csatlakozó
F36 MINI 5Kesztyűtartó világítás - Olvasólámpák -– Belső világítás
– Olvasólámpák
2. biztosítékdoboz
Biztosíték
számaN° Típus
Áramerősség
(A) Funkciók
F1 JCASE 40Fűthető hátsó szélvédő
F2 MINI 10Fűthető külső visszapillantó tükrök
F3 AT O 40Első elektromos ablakemelők
F5 AT O 40Hátsó elektromos ablakemelők
F6 AT O 15Külső visszapillantó tükrök
F7 AT O 15Belső visszapillantó tükör
F9 MINI 20Napfénytető

180
Üzemzavar esetén
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Biztosíték számaN° Típus
Áramerősség
(A) Funkciók
F10 MINI 20Vontatmány -vezérlőegysége
F 11 MINI 10Masszázsülések

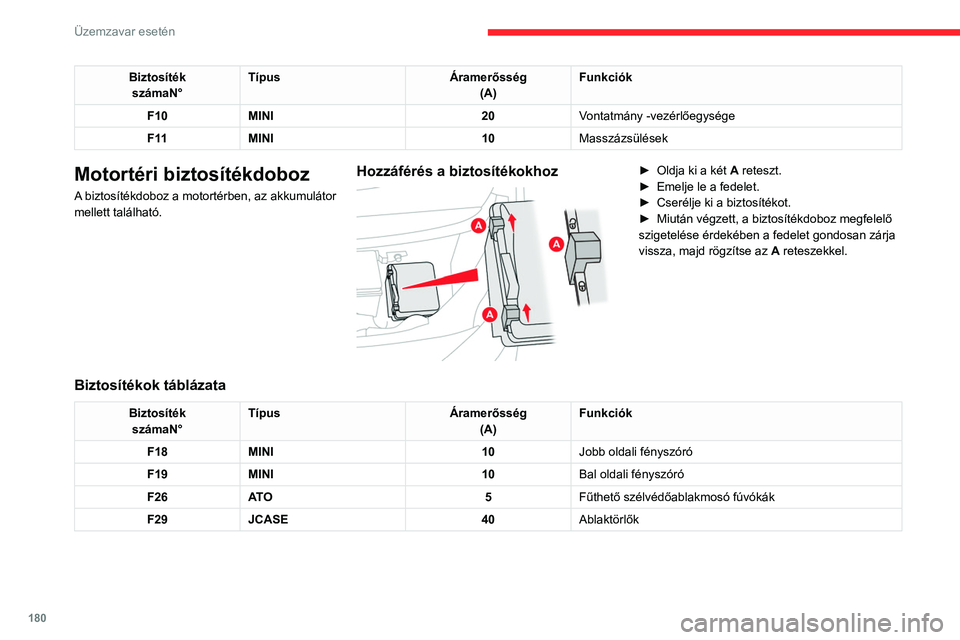

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az akkumulátor
mellett található.
Hozzáférés a biztosítékokhoz

► Oldja ki a két A reteszt.
► Emelje le a fedelet.
►

Cserélje ki a biztosítékot.
►


Miután végzett, a biztosítékdoboz megfelelő
szigetelése érdekében a fedelet gondosan zárja
vissza, majd rögzítse az

A reteszekkel.
Biztosítékok táblázata
BiztosítékszámaN° Típus
Áramerősség
(A) Funkciók
F18 MINI 10Jobb oldali fényszóró
F19 MINI 10Bal oldali fényszóró
F26 AT O 5Fűthető szélvédőablakmosó fúvókák
F29 JCASE 40Ablaktörlők

181
Üzemzavar esetén

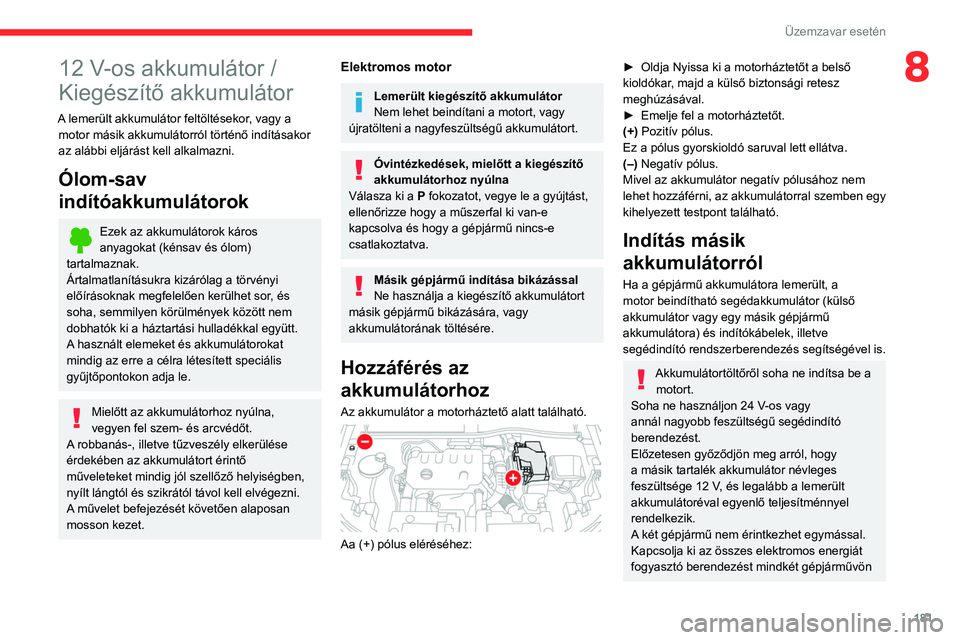

812 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Válasza ki a P fokozatot, vegye le a gyújtást,
ellenőrizze hogy a műszerfal ki van-e
kapcsolva és hogy a gépjármű nincs-e
csatlakoztatva.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.

Aa (+) pólus eléréséhez:
► Oldja Nyissa ki a motorháztetőt a belső
kioldókar , majd a külső biztonsági retesz
meghúzásával.
►

Emelje fel a motorháztetőt.
(+)

Pozitív pólus.
Ez a pólus gyorskioldó saruval lett ellátva.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátorral szemben egy
kihelyezett testpont található.

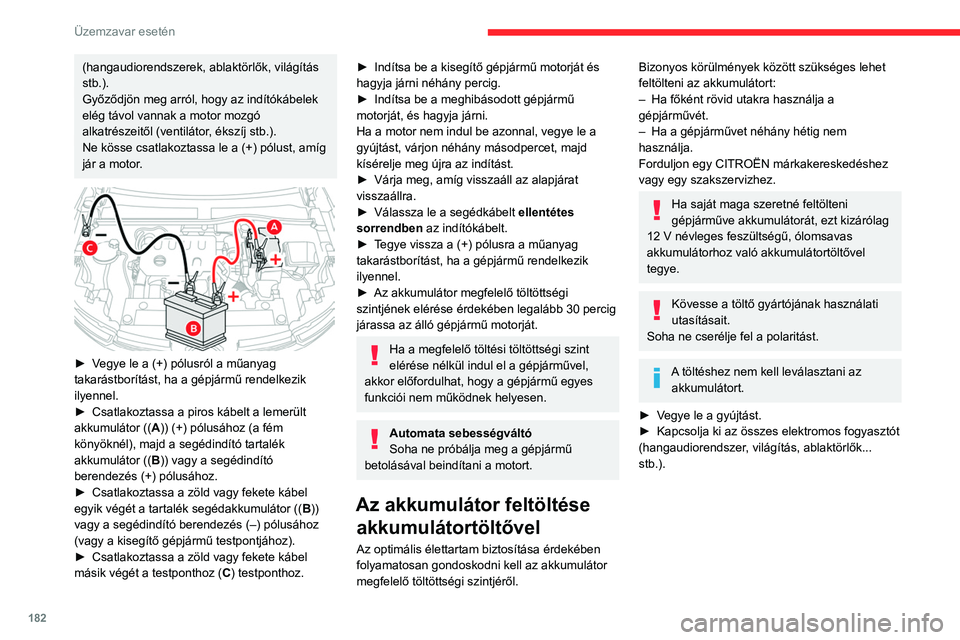

Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve
segédindító rendszerberendezés segítségével is.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy
a másik tartalék akkumulátor névleges
feszültsége 12 V, és legalább a lemerült
akkumulátoréval egyenlő teljesítménnyel
rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön

182
Üzemzavar esetén

► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
► Ellenőrizze a töltő kábeleinek az állapotát.
► Vegye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
► Az alábbi sorrendben csatlakoztassa a töltő
(B) kábeleit: • csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A) (+) pólusára,
• csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C).
► A töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az
(hangaudiorendszerek, ablaktörlők, világítás
stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne kösse csatlakoztassa le a (+) pólust, amíg
jár a motor.


► Vegye le a (+) pólusról a műanyag
takarástborítást, ha a gépjármű rendelkezik
ilyennel.
►

Csatlakoztassa a piros kábelt a lemerült
akkumulátor (( A

)) (+) pólusához (a fém
könyöknél), majd a segédindító tartalék
akkumulátor (( B)) vagy a segédindító
berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a tartalék segédakkumulátor (( B

))
vagy a segédindító berendezés (–) pólusához
(vagy a kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a testponthoz (

C) testponthoz.
► Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►

Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
►


Várja meg, amíg visszaáll az alapjárat
visszaállra.
►


Válassza le a segédkábelt ellentétes
sorrendben

az indítókábelt.
►

T
egye vissza a (+) pólusra a műanyag
takarástborítást, ha a gépjármű rendelkezik
ilyennel.
►

Az akkumulátor megfelelő töltöttségi
szintjének elérése érdekében legalább 30 percig
járassa az álló gépjármű motorját.
Ha a megfelelő töltési töltöttségi szint
elérése nélkül indul el a gépjárművel,
akkor előfordulhat, hogy a gépjármű egyes
funkciói nem működnek helyesen.
Automata sebességváltó
Soha ne próbálja meg a gépjármű
betolásával beindítani a motort.
Az akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
–

Ha főként rövid utakra használja a
gépjárművét.
–


Ha a gépjárművet néhány hétig nem
használja.
Forduljon egy CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12

V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az akkumulátort.
►

V

egye le a gyújtást.
►

Kapcsolja ki az összes elektromos fogyasztót
(hangaudiorendszer

, világítás, ablaktörlők...
stb.).
