2021 CITROEN C4 Kezelési útmutató (in Hungarian)

183
Üzemzavar esetén
8

► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B).
►

Ellenőrizze a töltő kábeleinek az állapotát.
►


V
egye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Az alábbi sorrendben csatlakoztassa a töltő
(

B) kábeleit: •

csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A

) (+) pólusára,
•

csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C

).
►

A
töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az
elektromos alkatrészek visszafordíthatatlan
megrongálódását.
24V
12V
Soha ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
CITROËN márkaszervizben vagy
szakszervizben, hogy nem sérültek-e meg a
belső alkotórészek, és a háza nem repedt-e
meg, mert az mérgező és erősen maró sav
szivárgásához vezethet.
Az akkumulátor leválasztása
A motor indításához megfelelő töltöttségi szint
megőrzése érdekében javasoljuk, hogy válassza
le az akkumulátort, ha a gépjárművet hosszabb
ideig nem használja.
Mielőtt hozzákezdene az akkumulátor
lecsatlakoztatásához:
►

Csukja be az összes nyílászárót (ajtók,
csomagtartó, ablakok, tető).
►


Kapcsolja ki az összes elektromos áramot
fogyasztó berendezést (audiorendszer

,
ablaktörlők, lámpák... stb.).
►

V
egye le a gyújtást, és várjon 4 percet.Az akkumulátorhoz történő hozzáférést követően
csak a (+) sarut szükséges leválasztani.
Gyorsreteszes kapocs
A (+) saru lekötése

► Felszereltségtől függően, emelje le a
műanyag fedelet a (+)
terminálon.
►

A
bilincs (B) kireteszeléséhez emelje fel
teljesen a kart (A).
►

Emelje meg és vegye le a bilincset ( B

).

184
Üzemzavar esetén
Hozzáférés a
szerszámokhoz
A vonószem a csomagtartóban a
szerszámkészletben található.
A szerszámkészlethez történő hozzáféréssel
kapcsolatos további információért lásd az
idevonatkozó fejezetet.
A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:

A (+) saru visszakötése

► Emelje fel teljesen a kart ( A ).
► Helyezze vissza a nyitott bilincset ( B
) a (+)
pólusra.
►

Nyomja le a bilincset ( B

) ütközésig.
►

Reteszelje a bilincset ( B

) a kar (A)
lehajtásával.
►

Felszereltségtől függően, engedje le a
műanyag fedelet a (+)

terminálon.
Ne erőltesse lefelé a kart, mert a zárás
nem lehetséges, ha a bilincs nincs
megfelelő helyzetben; kezdje elölről a
műveletet.
Újracsatlakoztatás után
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.
Ha ezen művelet után is előfordulnak még
kisebb problémák, vegye fel a kapcsolatot
valamelyik CITROËN márkakereskedéssel vagy
egy szakszervizzel.
Az idevonatkozó szakaszra hivatkozva indítson
újra bizonyos berendezéseket:
–

Távirányítós kulcs vagy elektronikus kulcs
(modellváltozattól függően).
–


Napfénytető.
–


Elektromos ablakemelők.
–


Dátum és pontos idő.
–


Előre beállított rádióállomások.
A motor első indítását követő út során előfordulhat, hogy a Stop & Start
rendszer nem működőképes.
Ilyenkor a rendszer csak akkor áll
újra rendelkezésre, ha a gépjárművet
huzamosabb időre leállította, ennek
időtartama pedig a külső hőmérséklettől és
az akkumulátor töltési szintjétől (akár 8 óra is
lehet) függ.
A gépjármű vontatásakor
Általános szabályok
Tartsa be annak az országnak az
előírásait, ahol közlekedik.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötél és heveder használata tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
A következő esetekben hivatalos
vontatószolgáltatást kell hívni:
–

Autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén.
–


Ha a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani.
–


Amikor nem lehetséges az automata
sebességváltóval szerelt gépjármű vontatása,
jár a motor

.
–

Ha két kerékkel a talajon történik a
vontatás.
–


Négykerék-meghajtású gépjármű esetén.
–


Ha nem áll rendelkezésre megfelelő
vontatórúd.
A gépjármű vontatása előtt elengedhetetlen, hogy a gépjárművet
szabadonfutó üzemmódba helyezze.
A Szabadonfutásról bővebben lásd a
megfelelő részt.

185
Üzemzavar esetén
8Elektromos motor
Elektromos gépjárművet soha nem
szabad más gépjármű vontatására használni.Azonban használható arra például, hogy
egy keréknyomból kirántsanak egy másik
gépjárművet.
Vontatási korlátozások
Gépjármű típusa
(motor / sebeségváltó) Első kerekek a talajon Hátsó kerekek a talajon Lapos rakfelület
4 kerék a talajon,
vontatórúddal
Belső égésű / Kézi


Belső égésű / Automata

Elektromos

Az akkumulátor vagy az elektromos rögzítőfék meghibásodása esetén létfontosságú, hogy lapos rakfelületű mentő gépjárművet használó
szakembert hívjunk (kivéve kézi sebességváltó).
Hozzáférés a
szerszámokhoz
A vonószem a csomagtartóban a
szerszámkészletben található.
A szerszámkészlethez történő hozzáféréssel
kapcsolatos további információért lásd az
idevonatkozó fejezetet.
A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:

► Pattintsa le a fedőborítást a bal oldali rész
megnyomásával.
►

Lefelé emelje le a fedőborítást.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat.
►


Állítsa a sebességváltót üresbe.
Ezen utasítás figyelmen kívül hagyása
bizonyos alkatrészek (fékrendszer,
erőátvitel... stb.) sérüléséhez vezethet
valamint a motor újraindítása esetén
megszűnhet a fékrásegítés.

186
Üzemzavar esetén

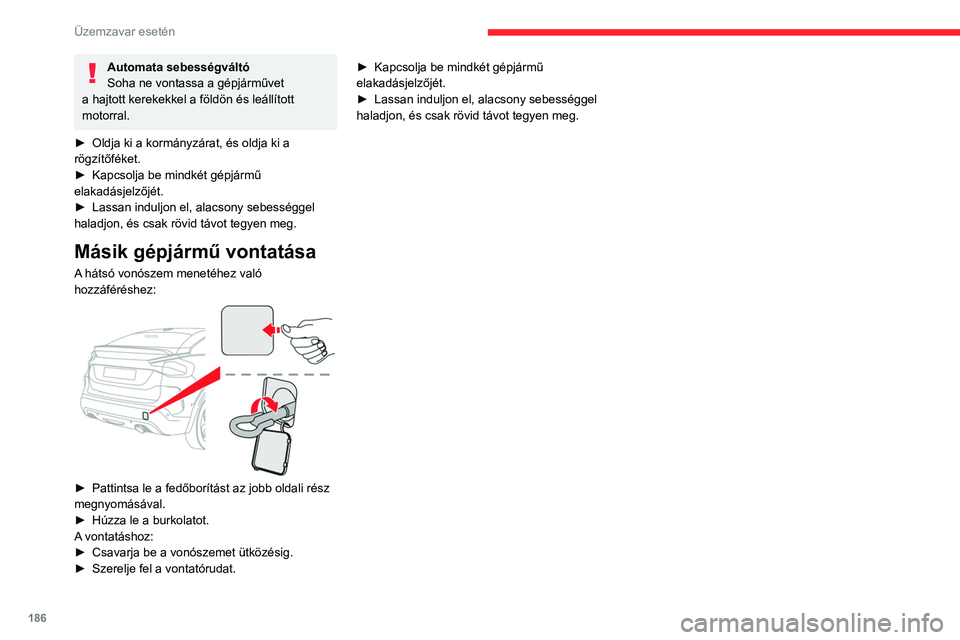

Automata sebességváltó
Soha ne vontassa a gépjárművet
a hajtott kerekekkel a földön és leállított
motorral.
►

Oldja ki a kormányzárat, és oldja ki a
rögzítőféket.
►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét.
►


Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Másik gépjármű vontatása
A hátsó vonószem menetéhez való
hozzáféréshez:


► Pattintsa le a fedőborítást az jobb oldali rész
megnyomásával.
►

Húzza le a burkolatot.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat. ►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét.
►

Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.

187
Műszaki adatok

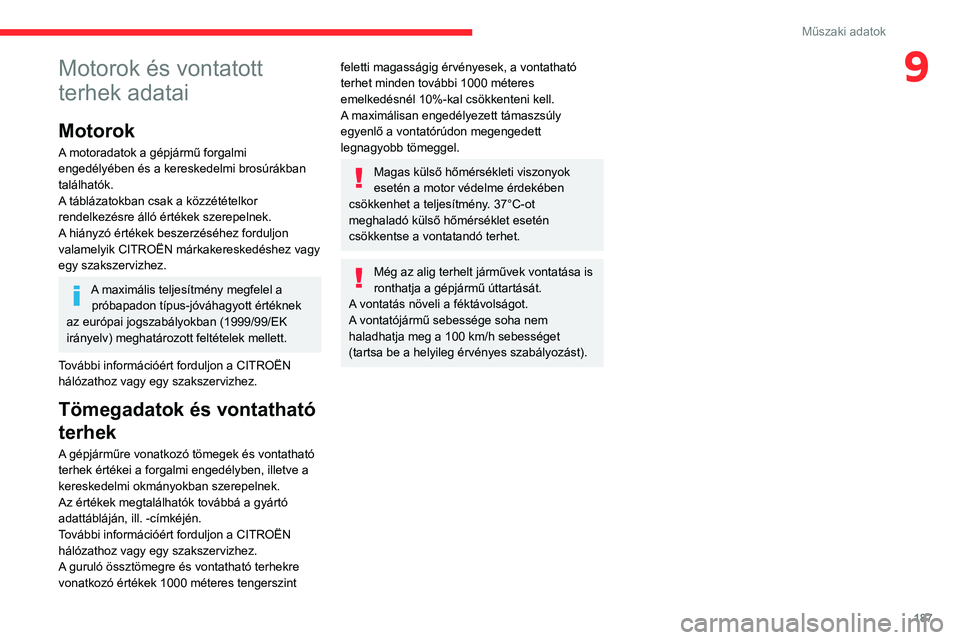

9Motorok és vontatott
terhek adatai
Motorok
A motoradatok a gépjármű forgalmi
engedélyében és a kereskedelmi brosúrákban
találhatók.
A táblázatokban csak a közzétételkor
rendelkezésre álló értékek szerepelnek.
A hiányzó értékek beszerzéséhez forduljon
valamelyik CITROËN márkakereskedéshez vagy
egy szakszervizhez.
A maximális teljesítmény megfelel a próbapadon típus-jóváhagyott értéknek
az európai jogszabályokban (1999/99/EK
irányelv) meghatározott feltételek mellett.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Tömegadatok és vontatható
terhek
A gépjárműre vonatkozó tömegek és vontatható
terhek értékei a forgalmi engedélyben, illetve a
kereskedelmi okmányokban szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján, ill. -címkéjén.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A guruló össztömegre és vontatható terhekre
vonatkozó értékek 1000 méteres tengerszint
feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres
emelkedésnél 10%-kal csökkenteni kell.
A maximálisan engedélyezett támaszsúly
egyenlő a vontatórúdon megengedett
legnagyobb tömeggel.
Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37°C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Még az alig terhelt járművek vontatása is
ronthatja a gépjármű úttartását.
A vontatás növeli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100 km/h sebességet
(tartsa be a helyileg érvényes szabályozást).

188

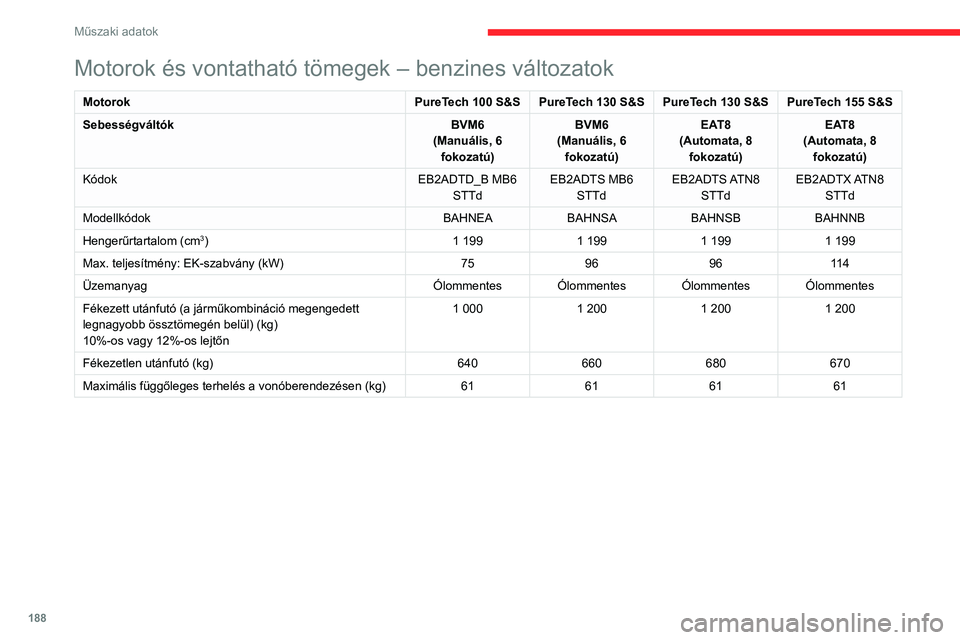

Műszaki adatok
Motorok és vontatható tömegek – dízelváltozatok
MotorokBlueHDi 110BlueHDi 130
Sebességváltók BVM6
(Manuális, 6 fokozatú) EAT8
(Automata, 8 fokozatú)
Kódok DV5RCe MB6 STTdDV5RC ATN8 STTd
Modellkódok BBYHSABBYHZB
Hengerűrtartalom (cm3) 1 4991 499
Max. teljesítmény: EK-szabvány (kW) 8196
Üzemanyag GázolajDízelGázolaj
Fékezett utánfutó (a járműkombináció megengedett
legnagyobb össztömegén belül) (kg)
10%-os vagy 12%-os lejtőn 1 200
1 200
Fékezetlen utánfutó (kg) 660690
Maximális függőleges terhelés a vonóberendezésen (kg) 6161
0RWRURNpVYR\
QWDWKDWyW|PHJ\
HN

189
Műszaki adatok

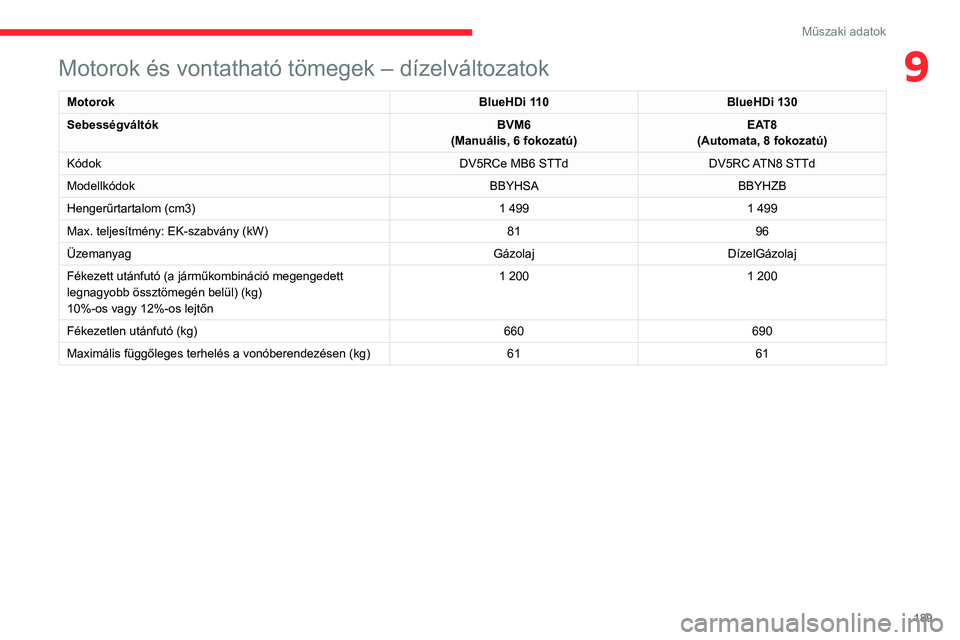

9Motorok és vontatható tömegek – dízelváltozatok
MotorokBlueHDi 110BlueHDi 130
Sebességváltók BVM6
(Manuális, 6 fokozatú) EAT8
(Automata, 8 fokozatú)
Kódok DV5RCe MB6 STTdDV5RC ATN8 STTd
Modellkódok BBYHSABBYHZB
Hengerűrtartalom (cm3) 1 4991 499
Max. teljesítmény: EK-szabvány (kW) 8196
Üzemanyag GázolajDízelGázolaj
Fékezett utánfutó (a járműkombináció megengedett
legnagyobb össztömegén belül) (kg)
10%-os vagy 12%-os lejtőn 1
2001
200
Fékezetlen utánfutó (kg) 660690
Maximális függőleges terhelés a vonóberendezésen (kg) 6161

190

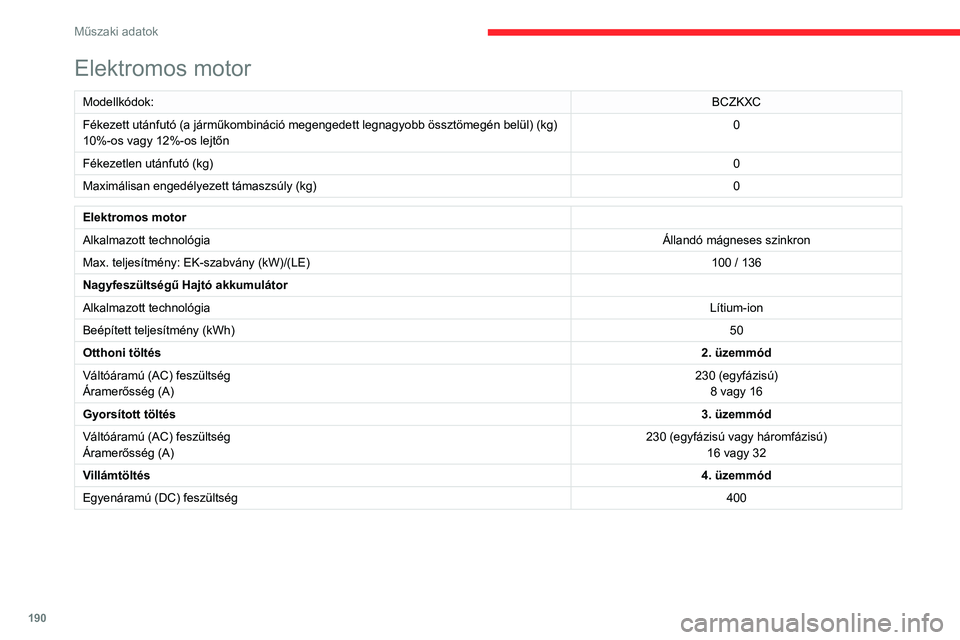

Műszaki adatok
Méretek (mm)
A méreteket terhelés nélküli gépjárművön mérték.





(OHNWURPRVPR\
WRU
Modellkódok: BCZKXC
Fékezett utánfutó (a járműkombináció megengedett legnagyobb össztömegén belül) (kg)
10%-os vagy 12%-os lejtőn 0
Fékezetlen utánfutó (kg) 0
Maximálisan engedélyezett támaszsúly (kg) 0
Elektromos motor
Alkalmazott technológiaÁllandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW)/(LE) 100 / 136
Nagyfeszültségű Hajtó akkumulátor
Alkalmazott technológia Lítium-ion
Beépített teljesítmény (kWh) 50
Otthoni töltés 2. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230 (egyfázisú)
8 vagy 16
Gyorsított töltés 3. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230 (egyfázisú vagy háromfázisú)
16 vagy 32
Villámtöltés 4. üzemmód
Egyenáramú (DC) feszültség 400
