2021 CITROEN C4 Kezelési útmutató (in Hungarian)

11 9
Vezetési világítás
6SzimbólumokMegjegyzések

(zöld)

(zöld)

(zöld sávok)A(z) Highway Driver Assist rendszer aktív.
A sávtartó asszisztens működése megfelelő (a kormányzás korrekciója aktív).

(szürke)

(szürke)

A(z) Highway Driver Assist rendszert a sofőr szüneteltette.

120
Vezetési világítás
SzimbólumokMegjegyzések

(szürke)
(zöld)

A(z) Highway Driver Assist rendszer aktív.
A sávtartó asszisztens nem minden működési feltétele teljesült.


(szürke)

(zöld)

A(z) Highway Driver Assist rendszer felfüggesztve.
A sebességtartó és a sávtartó asszisztens működése felfüggesztve.
ÜzenetekVezetési helyzetek
„Tartsa a kezét a kormányon” Sokáig haladt úgy, hogy nem, vagy nem megfelelően fogta a kormánykereket, vagy nem
fejtett ki erőt.
„Fogja meg a kormányt” A sSávtartó asszisztens aktuális tényleges vagy közelgő kikapcsolása.
„Vegye vissza az irányítást ”A sebességtartó és a sSávtartó asszisztens egyidejű kikapcsolása.
Működési korlátok
A rendszer figyelmeztetést adhat, amikor
a gépjárművel hosszú, egyenes és
egyenletes útszakaszon halad, még akkor is,
ha a sofőr úgy gondolja, hogy megfelelő
pozícióban tartja a kormányt.
Elképzelhető, hogy a rendszer nem működik,
vagy nem megfelelő korrekciót alkalmaz a
kormányzáson az alábbi helyzetekben:
– Rossz látási viszonyok (nem megfelelően
megvilágított úttest, havazás, eső, köd).
– Vakító fény esetén (ellentétes irányba
haladó járművek fényei, vízszintesen beérkező
napsugarakalacsony napállás, nedves aszfalt
tükröződése, alagútból kiérkezve, napos és
árnyékos szakaszok váltakozása).,
– A szélvédő kamera előtti része piszkos, párás,
jeges, havas, sérült vagy matrica takarja.
– Az út felfestései lekoptak, részben ki vannak
takarva (hó, sár), vagy több van belőlük
(útépítés, felületi illesztések).,
– Szűk kanyarban való közlekedéskor.
– Kanyargós utakon.
– Kátrányos illesztés az úton.
A nem szándékos használat kockázata
A rendszert az alábbi helyzetekben ki kell
kikapcsolni:
– „Szükségpótkerék” típusú pótkerék
használata esetén.

121
Vezetési világítás
6Működési korlátok
A rendszer figyelmeztetést adhat, amikor a gépjárművel hosszú, egyenes és
egyenletes útszakaszon halad, még akkor is,
ha a sofőr úgy gondolja, hogy megfelelő
pozícióban tartja a kormányt.
Elképzelhető, hogy a rendszer nem működik,
vagy nem megfelelő korrekciót alkalmaz a
kormányzáson az alábbi helyzetekben:
–

Rossz látási viszonyok (nem megfelelően
megvilágított úttest, havazás, eső, köd).
–


V

akító fény esetén (ellentétes irányba
haladó járművek fényei, vízszintesen beérkező
napsugarakalacsony napállás, nedves aszfalt
tükröződése, alagútból kiérkezve, napos és
árnyékos szakaszok váltakozása).,
–

A

szélvédő kamera előtti része piszkos, párás,
jeges, havas, sérült vagy matrica takarja.
–

Az út felfestései lekoptak, részben ki vannak
takarva (hó, sár), vagy több van belőlük
(útépítés, felületi illesztések).,
–


Szűk kanyarban való közlekedéskor
.
–

Kanyargós utakon.
–


Kátrányos illesztés az úton.
A nem szándékos használat kockázata
A rendszert az alábbi helyzetekben ki kell kikapcsolni:
–

„Szükségpótkerék” típusú pótkerék
használata esetén.
– Vontatáskor vagy a vontatóeszközre szerelt
kerékpártartó használata esetén, különösen,
ha nincs csatlakoztatva utánfutó, vagy nem
jóváhagyott típusú utánfutót használ.
–

Kedvezőtlen időjárási viszonyok.
–


Csúszós utakon (aquaplaning veszélye,
ónos eső).
–


Útépítés esetén vagy fizetőkapus
területeken.
–


V
ersenypályán történő haladás esetén.,
–

Mérőpadon történő használat esetén.
Meghibásodás
Meghibásodás esetén elkezd
világítani a szervizlámpa és ez a
(narancssárga) szimbólum jelenik meg a
műszerfalon egy kijelzett üzenet és egy
hangjelzés kíséretében.
Ellenőriztesse a hibát a CITROËN-hálózatban
vagy egy szakszervizben.
Véletlen sávelhagyásra
figyelmeztető aktív
rendszer
Bővebben lásd a vezetést és
manőverezést segítő rendszerek
használatával kapcsolatos általános
ajánlásokat pontot.
A rendszer korrigálja a menetpályát, valamint
figyelmezteti a sofőrt, amint nem szándékos
sávelhagyást, vagy illetve szegélyre vagy
padkára hajtást érzékel (kiviteltől függően).
Ehhez a rendszer a szélvédő felső részére
szerelt kamerát használ, amely beazonosítja
az úttest felfestéseit és az út szélén található
jelzéseket azonosítja be (felszereltségtől
függően).
A rendszer használata különösen
autópályákon és gyorsforgalmi utakon
hasznos.


Működési feltételek
– 65 és 180 km/h óra közötti gépjárműsebesség.
– Középső felezővonallal jelölt út.
–

Két kézzel fogott kormány
.
–

Az irányjelzők nincsenek bekapcsolva.
–


Bekapcsolt és működőképes ESC rendszer
.
A rendszer csak akkor segíti a vezetőt, ha fennáll a gépjármű véletlen
sávelhagyásának kockázata. Nem kezeli a
biztonságos követési távolságot, a gépjármű
sebességét vagy a fékerőt.
A vezetőnek mindvégig két kézzel kell
fognia a kormányt úgy, hogy olyankor is
fenn tudja tartani a gépjármű feletti uralmat,

122

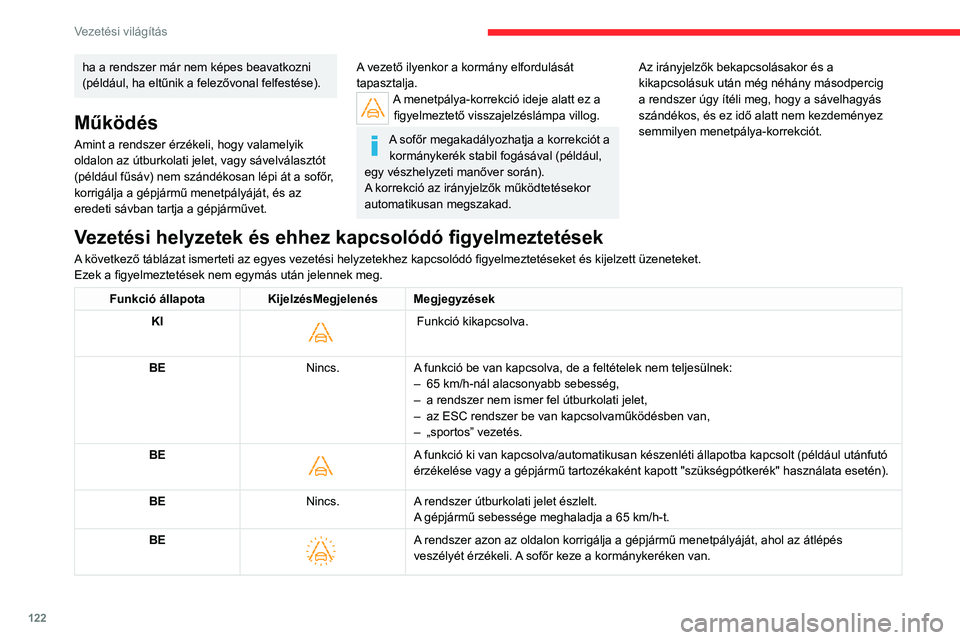

Vezetési világítás
ha a rendszer már nem képes beavatkozni
(például, ha eltűnik a felezővonal felfestése).
Működés
Amint a rendszer érzékeli, hogy valamelyik
oldalon az útburkolati jelet, vagy sávelválasztót
(például fűsáv) nem szándékosan lépi át a sofőr,
korrigálja a gépjármű menetpályáját, és az
eredeti sávban tartja a gépjárművet.
A vezető ilyenkor a kormány elfordulását
tapasztalja.
A menetpálya-korrekció ideje alatt ez a figyelmeztető visszajelzéslámpa villog.
A sofőr megakadályozhatja a korrekciót a kormánykerék stabil fogásával (például,
egy vészhelyzeti manőver során).
A korrekció az irányjelzők működtetésekor
automatikusan megszakad. Az irányjelzők bekapcsolásakor és a
kikapcsolásuk után még néhány másodpercig
a rendszer úgy ítéli meg, hogy a sávelhagyás
szándékos, és ez idő alatt nem kezdeményez
semmilyen menetpálya-korrekciót.
Vezetési helyzetek és ehhez kapcsolódó figyelmeztetések
A következő táblázat ismerteti az egyes vezetési helyzetekhez kapcsolódó figyelmeztetéseket és kijelzett üzeneteket.
Ezek a figyelmeztetések nem egymás után jelennek meg.
Funkció állapota
KijelzésMegjelenés Megjegyzések
KI

Funkció kikapcsolva.
BE Nincs.A funkció be van kapcsolva, de a feltételek nem teljesülnek:
–

65 km/h-nál alacsonyabb sebesség,
–


a rendszer nem ismer fel útburkolati jelet,
–


az ESC rendszer be van kapcsolvaműködésben van,
–


„sportos” vezetés.
BE

A funkció ki van kapcsolva/automatikusan készenléti állapotba kapcsolt (például utánfutó
érzékelése vagy a gépjármű tartozékaként kapott "szükségpótkerék" használata esetén).
BE Nincs.A rendszer útburkolati jelet észlelt.
A gépjármű sebessége meghaladja a 65 km/h-t.
BE


A rendszer azon az oldalon korrigálja a gépjármű menetpályáját, ahol az átlépés
veszélyét érzékeli. A sofőr keze a kormánykeréken van.
Működési korlátok
A rendszer a következő esetekben
automatikusan készenléti állapotba kapcsol:
– az ESC rendszer ki van kapcsolva vagy
szabályozás alatt van,
– 65 km/h alatti vagy 180 km/h feletti
sebességnél.
– utánfutóhoz történő elektromos
csatlakozáskor.
– a rendszer „szükségpótkerék” használatát
érzékeli (mivel ezt a rendszer nem azonnal
érzékeli, ajánlott ilyenkor kikapcsolni),.
– dinamikus vezetési stílus esetén, a fék- vagy a
gázpedál erőteljes lenyomásakor,.
– útburkolati jeleken történő áthaladáskor,.
– az irányjelzők bekapcsolásakor,.
– a kanyar belső ívének átlépésekor,.
– éles kanyarban történő áthaladáskor,.
– a vezető korrekciós fázisban észlelt
passzivitása esetén.
– Sszűk sáv érzékelésekor.

123
Vezetési világítás
6Funkció állapotaKijelzésMegjelenés Megjegyzések
BE



„Fogja meg a kormányt”. Ha a menetpálya korrekciója közben a rendszer azt állapítja meg, hogy a korrekció nem
lesz elegendő és folytonos vonalat keresztezünk: a vezetőt rendszer figyelmezteti a
vezetőt, hogy további menetpálya- beállítás szükséges.
Nem megfelelő kormányfogás esetén egy üzenet kíséretében figyelmeztető hangjelzés
szólal meg, amíg a menetpálya-korrekció be nem fejeződik, vagy a vezető megfelelően
meg nem fogja a kormányt.
A hangjelzés időtartama növekszik, ha gyors egymásutánban többször is korrigálni
kellett. A riasztás folyamatosra vált, amíg a vezető nem reagál.
Működési korlátok
A rendszer a következő esetekben
automatikusan készenléti állapotba kapcsol:
–

az ESC rendszer ki van kapcsolva vagy
szabályozás alatt van,
–


65
km/h alatti vagy 180 km/h feletti
sebességnél.
–

utánfutóhoz történő elektromos
csatlakozáskor

.
–

a rendszer „szükségpótkerék” használatát
érzékeli (mivel ezt a rendszer nem azonnal
érzékeli, ajánlott ilyenkor kikapcsolni),.
–


dinamikus vezetési stílus esetén, a fék- vagy a
gázpedál erőteljes lenyomásakor

,.
–

útburkolati jeleken történő áthaladáskor
,.
–

az irányjelzők bekapcsolásakor
,.
–

a kanyar belső ívének átlépésekor
,.
–

éles kanyarban történő áthaladáskor
,.
–

a vezető korrekciós fázisban észlelt
passzivitása esetén.
–


Sszűk sáv érzékelésekor
.
A rendszer működésében zavar léphet fel, vagy le is állhat az alábbi
helyzetekben:
–

nincs megfelelő kontraszt az útburkolat és
az út oldala között (például árnyékos).
–


az útburkolati jelek kopottak, el vannak
rejtve (hó, sár takarja őket), vagy túl sok van
belőlük (úton zajló munkák... stb.).,
–


túl közel van az elöl lévő gépjármű
(előfordulhat, hogy nem észleli az útburkolati
jeleket).,
–


keskeny
, kanyargós utak.
A rendszer nem kívánt bekapcsolásának megelőzése
A rendszert ki kell kapcsolni az alábbi
helyzetekben:
–

Kerékcserekor vagy a kerék közelében
végzett munka esetén. –


V
ontatáskor vagy vontatóeszközre szerelt
kerékpártartónál, különösen nem csatlakoztatott
vagy nem jóváhagyott utánfutó esetén.
–
Rossz állapotú, instabil vagy nagyon rossz
tapadású út esetén (vízencsúszás veszélye, hó,
jég ).
–

Kedvezőtlen időjárási viszonyok esetén.
–

V
ersenypályán történő haladás esetén.
–
Mérőpadon történő használatkor
.
BeKikapcsolás/
bekikapcsolás

124
Vezetési világítás
► A rendszer ki- vagy visszakapcsolásához
bármikor nyomja le bármikor röviden ezt a
gombot.
A kikapcsolást a gombon lévő jelzőlámpa és a műszerfalon lévő figyelmeztető
lámpa kigyulladása jelzi.
A gyújtás ráadásakor a rendszer mindig
automatikusan újra bekapcsolódik.
Meghibásodás
Meghibásodás esetén, ezek a
figyelmeztető lámpák
automatikusan elkezdenek világítani egy
megjelenő üzenet és egy hangjelzés
kíséretében.
Ellenőriztesse a hibát a CITROËN-hálózatban
vagy egy szakszervizben.
Holttérfigyelés
Bővebben lásd a vezetést és
manőverezést segítő rendszerek
használatával kapcsolatos általános
ajánlásokat pontot.


Ez a rendszer a lökhárítók oldalán elhelyezett
érzékelőkkel figyelmezteti a sofőrt a gépjármű
holtterében (a sofőr látómezejébenől kitakart)
más gépjármű által jelentett potenciális veszélyre
(gépjármű, teherautó, motorkerékpár).


Egy folyamatosan világító figyelmeztető lámpa
jelenik meg az adott oldalon lévő visszapillantó
tükörben:
–

azonnal kigyullad, ha a gépjárművet egy
másik gépjármű készül megelőzni;
–


kb. egy másodperc elteltével kigyullad, ha
lassan előz meg egy gépjárművet.
Bekapcsolás / kikapcsolás
A beállítás az érintőképernyő Vezetési
világításGépjármű menüjében történik.
A gépjármű elindításakor a figyelmeztető lámpa
mindegyik visszapillantó tükörben megjelenik,
jelezve, hogy a rendszer aktív.
A gyújtás levételekor a memória megőrzi a
rendszer állapotát.
A rendszer automatikusan kikapcsol, ha a CITROËN által ajánlott vonószemmel
végez vontatást.
Működési feltételek
– Az összes gépjármű ugyanabba az irányba
tart és a szomszédos sávokban mozog.
–

A
gépjármű sebességének 12 és 140 km/h
(Park Assist nélküli modellváltozatok) vagy 30
és 140 km/h között kell lennie (Park Assist-al
rendszerrel felszerelt modellváltozatok).
–

A
gépjárműve és az előzendő gépjármű
sebessége közötti eltérés nem haladja meg a 10
km/h-t.
–

A
gépjárműve és az azt előző gépjármű
sebessége közötti eltérés nem haladja meg a 25
km/h-t.
–

A
forgalom folyamatos.
–

Hosszú ideig tartó előzés esetén a megelőzni
kívánt gépjármű a holttérben marad.
–


Gépjárművével egyenes vagy enyhén
kanyarodó úton halad.
–


Gépjárműve nem vontat utánfutót, lakókocsit...
stb.
Működési korlátok



Az alábbi feltételek esetén nem érkezik
figyelmeztetés:

125
Vezetési világítás
6Működési korlátok



Az alábbi feltételek esetén nem érkezik
figyelmeztetés:
– álló tárgyak (pl.: parkoló gépjárművek,
biztonsági sínek, lámpaoszlopok, táblák)
jelenlétekor.
–

ellenkező irányba közlekedő gépjárműveknél.
–


kanyargós utakon vagy éles fordulók esetén.
–


amikor egy nagyon hosszú gépjárművet
(pl.:

teherautó, busz) előzünk, vagy az előz
meg minket, amelynek az észlelése hátulról
holttérben és elölről a vezető látóterében is
egyaránt megtörténik.
–

gyors előzéses manővernél.
–


nagyon sűrű forgalomban: az elöl vagy
hátul érzékelt gépjárműveket a rendszer
tehergépjárműként vagy álló tárgyként kezeli.
–


Park
Assist funkció bekapcsolásakor.
Meghibásodás
Meghibásodás esetén ez a figyelmeztető
lámpa egy üzenet kíséretében kigyullad a
műszerfalon.
Ellenőriztesse a hibát a CITROËN-hálózatban
vagy egy szakszervizben.
Rendszer működését bizonyos időjárási
körülmények (pl.: eső, jégeső)
átmenetileg zavarhatják.
Különösen nedves burkolaton haladva
vagy száraz útszakaszt követően vizes útra
érkezve előfordulhat, hogy a rendszer téves
figyelmeztetést ad (pl.:
a holttérben található
vízcseppeket gépjárműként érzékeli).
Rossz időben és télen ellenőrizze, hogy az
érzékelőket nem borítja-e sár, jég vagy hó.
Ügyeljen rá, hogy ne takarja el matricákkal
vagy bármilyen más tárggyal a külső
visszapillantó tükrökön lévő jelzőzónát,
vagy az első és hátsó lökhárítón
található érzékelési zónát, ezek ugyanis
akadályozhatják a rendszer megfelelő
működését.
Active Safety BrakeDistance
Alert és Intelligens
vészfékrásegítő
rendszerrel
Bővebben lásd a vezetést és
manőverezést segítő rendszerek
használatával kapcsolatos általános
ajánlásokat pontot.


Ez a rendszer:
– figyelmezteti a vezetőt, ha a gépjármű
ütközésveszélyben van egy előtte lévő
gépjármű, egy gyalogos vagy – felszereltségtől
függően – egy kerékpáros miatt.

126
Vezetési világítás
– csökkenti a gépjármű sebességét, hogy
elkerülje az ütközést, vagy mérsékli annak
erejét.
A sebességet a gépjármű maximum 20 km/h-val (csak kamerával szerelt
modellek), vagy maximum 50 km/h-val
csökkenti a gépjármű (kamerával és radarral
szerelt modellek).
A rendszer figyelembe veszi a motorkerékpárokat is.
A rendszer három funkcióból áll:
–

Distance
Alert.
–

Intelligens vészfékrásegítő (iEBA).
–


Active Safety Brake (automata vészfék).
A

gépjármű szélvédőjének tetejére egy
többfunkciós kamera van felszerelve, illetve –
modellváltozattól függően – az első lökhárítóra
egy radar is.
A rendszer semmilyen esetben sem pótolhatja a körültekintő vezetői
magatartást.
A rendszer a vezető támogatását és a
biztonságosabb vezetést szolgálja.
A vonatkozó KRESZ előírásoknak
megfelelően a vezető felelőssége
folyamatosan figyelni a közlekedési helyzetet.
Amint a rendszer egy potenciális akadályt észlel, felkészíti a fékrendszert
az automatikus fékezés szükség szerinti végrehajtására. Ez némi zajjal és a jármű
lelassításával járhat.
Kikapcsolás / bekapcsolás
Gyári beállítások szerint a rendszer a motor
beindításakor mindig automatikusan aktiválódik.
A beállításokat az érintőképernyő
Vezetési világítás / Gépjármű
menüjében állíthatja be.
A rendszer kikapcsolását ennek a figyelmeztető lámpának a kigyulladása
jelzi egy üzenet kíséretében.
Működési feltételek és
korlátok
A gépjármű előre mozog.
Az ESC rendszer működőképes.
Minden utas biztonsági öve be van csatolva.
Állandó sebesség kevésbé kanyargós úton.
Az alábbi esetekben a rendszert a konfigurációs
menüben javasolt kikapcsolni:
–

Utánfutó vontatása.
–


Ha a tetőcsomagtartón hosszú tárgyakat
szállít.
–


Hólánccal való közlekedés.
–


Automata mosóállomásba járó motorral
történő beállás előtt.
–


Mielőtt a szerelőműhelyben görgőpad
használatára kerül sor

.
–

V
ontatott gépjármű, a motor jár.
–

Ha a kamera környékén megsérült a szélvédő.
A rendszer automatikusan kikapcsol, ha bizonyos típusú (kisebb átmérőjű)
„mankókerék” pótkereket érzékel, vagy
meghibásodott a fékpedál kapcsoló, illetve ha
legalább két féklámpát érzékel.
Ha a féklámpák nem működnek
tökéletesen, a gépjármű használata
veszélyes lehet.
Előfordulhat, hogy a figyelmeztetések
nem jelennek meg, vagy túlságosan
későn, illetve indokolatlan esetben jelennek
meg.
A vezetőnek mindig kézben kell tartania a
gépjármű irányítását, hogy ne érjék váratlanul
a balesetveszélyes helyzetek.
Balesetet követően a rendszer
automatikusan kikapcsol.
Ellenőriztesse a hibát a CITROËN-hálózatban
vagy egy szakszervizben.
Distance Alert
Ez a funkció figyelmezteti a sofőrt, hogy a
gépjármű összeütközhet az előtte haladó
gépjárművel, vagy a forgalmi sávban tartózkodó
gyalogossal vagy kerékpárossal.
A figyelmeztetési küszöb módosítása
Ez a küszöb határozza meg azt az
érzékenységet, amelyen a funkció figyelmeztet
az ütközés kockázatára.
A küszöböt az érintőképernyő Vezetési
világítás / Gépjármű menüjében lehet
beállítani.
► Válasszon a három előre beállított küszöb
közül: „Távoli”, „Normál” vagy „Közeli”.
A gyújtás levételekor a rendszer megőrzi az
utoljára beállított küszöböt.
Működés
A rendszer által érzékelt ütközésveszély szintje
és a vezető által választott figyelmeztetési
küszöb függvényében több figyelmeztetési szint
aktiválódhat és jeleníthető meg a műszerfalon.
A rendszer figyelembe veszi a gépjármű
mozgását, sebességét, az előtte haladó
gépjármű sebességét, a környezeti
körülményeket és a gépjármű működését
(pedálhasználat, kormány... stb.) a
legmegfelelőbb időben történő figyelmeztetés
érdekében.
1. szint (narancssárga): csak vizuális
figyelmeztetés, amely azt jelzi, hogy az
elöl haladó gépjármű nagyon közel van.
Megjelenik a „ Gépjármű közel” üzenet.
2. szint (piros) : hangjelzéssel kísért
vizuális figyelmeztetés, amely azt jelzi,
hogy az ütközés mindjárt bekövetkezik.
Megjelenik a „ Fékezzen!” üzenet.
