2021 CITROEN C3 AIRCROSS Betriebsanleitungen (in German)

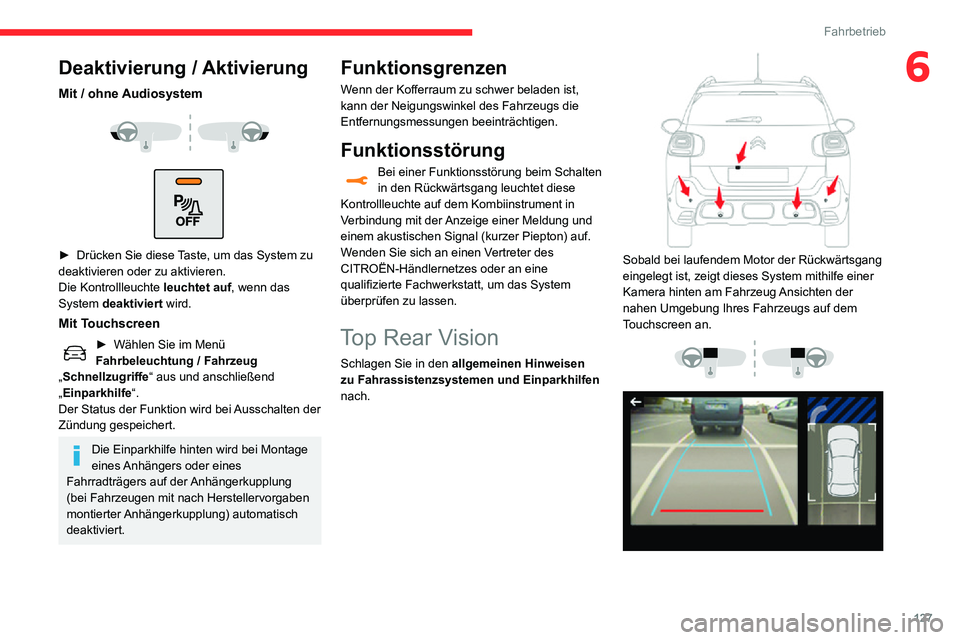

127
Fahrbetrieb
6Deaktivierung / Aktivierung
Mit / ohne Audiosystem


► Drücken Sie diese Taste, um das System zu deaktivieren oder zu aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System deaktiviert wird.
Mit Touchscreen
► Wählen Sie im Menü Fahrbeleuchtung / Fahrzeug
„Schnellzugriffe “ aus und anschließend
„Einparkhilfe“.
Der Status der Funktion wird bei Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung
(bei Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Top Rear Vision
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Sobald bei laufendem Motor der Rückwärtsgang
eingelegt ist, zeigt dieses System mithilfe einer
Kamera hinten am Fahrzeug Ansichten der
nahen Umgebung Ihres Fahrzeugs auf dem
Touchscreen an.

128
Fahrbetrieb
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite
Ihres Fahrzeugs dar, bei ausgeklappten
Außenspiegeln; sie orientieren sich je nach
Position des Lenkrads.
Ausgehend vom hinteren Stoßfänger stellen
die rote Linie 2 den Abstand von 30 cm und die
beiden blauen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Der Bildschirm wird zweigeteilt in eine Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen
die Informationen über die Draufsicht des
Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht– 180°-Umgebungsansicht– Zoom-AnsichtStandardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die am
besten anzuzeigende Ansicht (Standard oder
Zoom).
Sie können während eines Manövers jederzeit
die Ansichtsart wechseln.
Der Status der Funktion wird beim Ausschalten
der Zündung nicht gespeichert.
Funktionsprinzip

Mit der Kamera hinten wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet. Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis
in der Nähe sichtbar gemacht werden. Diese
Ansicht verschwindet automatisch, wenn das
Fahrzeug zu lange still steht.
Rückansicht

Um die Kamera, die sich an der Heckklappe
befindet, zu aktivieren, legen Sie den
Rückwärtsgang ein und fahren Sie nicht
schneller als 10 km/h.Die Funktion wird deaktiviert:– automatisch bei Geschwindigkeiten über ca. 10 km/h,– automatisch beim Öffnen der Heckklappe,
– bei Verlassen des Rückwärtsgangs (das Bild bleibt 7 Sekunden lang angezeigt),
– durch Drücken des weißen Pfeils in der oberen linken Ecke des Touchscreens.
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.

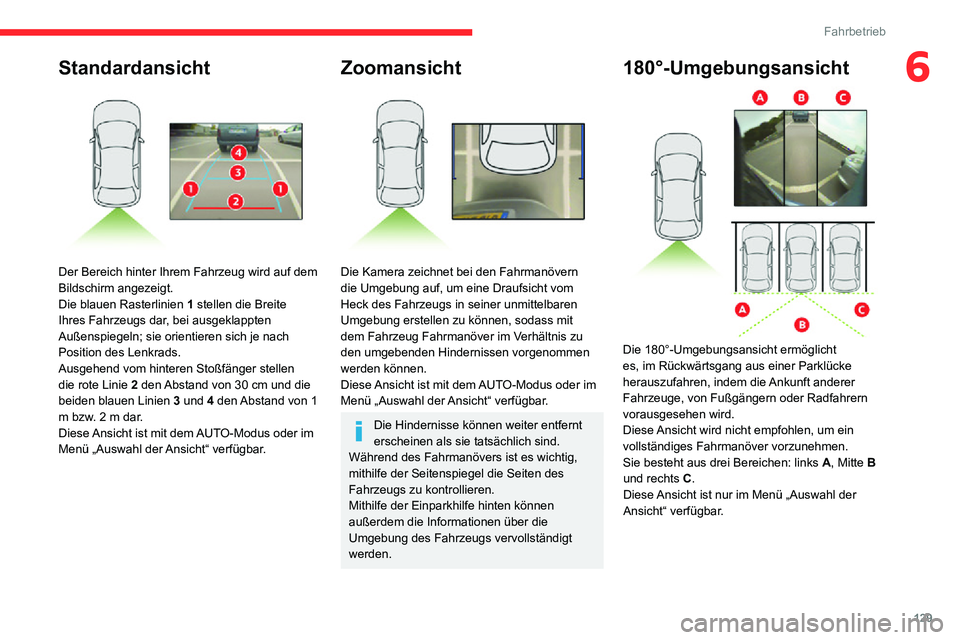

129
Fahrbetrieb
6Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite
Ihres Fahrzeugs dar, bei ausgeklappten
Außenspiegeln; sie orientieren sich je nach
Position des Lenkrads.
Ausgehend vom hinteren Stoßfänger stellen
die rote Linie 2 den Abstand von 30 cm und die
beiden blauen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoomansicht

Die Kamera zeichnet bei den Fahrmanövern
die Umgebung auf, um eine Draufsicht vom
Heck des Fahrzeugs in seiner unmittelbaren
Umgebung erstellen zu können, sodass mit
dem Fahrzeug Fahrmanöver im Verhältnis zu
den umgebenden Hindernissen vorgenommen
werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt
erscheinen als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Mithilfe der Einparkhilfe hinten können
außerdem die Informationen über die
Umgebung des Fahrzeugs vervollständigt
werden.
180°-Umgebungsansicht

Die 180°-Umgebungsansicht ermöglicht
es, im Rückwärtsgang aus einer Parklücke
herauszufahren, indem die Ankunft anderer
Fahrzeuge, von Fußgängern oder Radfahrern
vorausgesehen wird.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie besteht aus drei Bereichen: links A, Mitte B
und rechts C.
Diese Ansicht ist nur im Menü „Auswahl der
Ansicht“ verfügbar.

130
Fahrbetrieb
Parkplatzsuche
► Fahren Sie an den anderen parkenden Fahrzeugen in einem Abstand von etwa 0,5 bis 1,50 m vorbei, ohne eine Geschwindigkeit von 30 km/h zu übersteigen, bis das System einen angemessenen Platz findet.
Oberhalb dieser Geschwindigkeit wird die
Parkplatzsuche beendet. Diese Funktion
wird automatisch deaktiviert, sobald die
Geschwindigkeit des Fahrzeugs 50 km/h überschreitet.
Beim Parken „in Längsaufstellung“ muss
die Parklücke der Länge Ihres Fahrzeugs
plus 0,60 m entsprechen.Beim Parken in „Senkrechtaufstellung“ muss
die Breite der Parklücke der Breite Ihres
Fahrzeugs plus 0,70 m entsprechen.
Wenn die Funktion Park Assist in dem
Menü Fahrzeug/Fahren des
Touchscreens deaktiviert worden ist, wird sie
bei Aktivieren des Systems automatisch
reaktiviert.

Modus Schnellstart

Dieser Modus ermöglicht es, sehr schnell die
Kontextansicht (linke Seite) und obere Ansicht
anzuzeigen.
Eine Meldung (in englischer Sprache) erscheint
und weist Sie darauf hin, die Umgebung des
Fahrzeugs vor dem Manövrieren zu überprüfen.
Park Assist
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Dieses System bietet eine aktive Einparkhilfe:
Es erkennt eine Parklücke und betätigt
dann die Lenkung des Fahrzeugs, um in die
Parklücke einzuparken, während der Fahrer
die Fahrtrichtung, den Gangwechsel, das
Beschleunigen und das Bremsen steuert.
Um den Fahrer bei der Überwachung des
Parkmanövers zu unterstützen, löst das System automatisch die Anzeige von Top Rear Vision
und aktiviert die Funktion „Einparkhilfe“.
Das System führt die Messungen der
verfügbaren Parklücken und Berechnungen
des Abstands zu Hindernissen mit
Ultraschallsensoren durch, die in den vorderen
und hinteren Stoßstangen des Fahrzeugs
eingebaut sind.


Das System „Park Assist“ bietet bei folgenden
Manövern Hilfe:
A.
Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Funktionsweise
► Wenn Sie einen Parkplatz entdeckt haben, verringern Sie die Geschwindigkeit des Fahrzeugs auf 30 km/h.
Aktivieren der Funktion
Die Funktion wird im Menü Fahrzeug / Fahrbeleuchtung des Touchscreens
aktiviert.
Wählen Sie „ Park Assist“ aus.
Die Aktivierung der Funktion deaktiviert
Toter-Winkel-Assistent .
Die Funktion kann bis zum Einleiten des
Ein- oder Ausparkmanövers jederzeit
durch Drücken des Pfeils in der Ecke oben
links der Anzeige deaktiviert werden.
Auswahl des Manövertyps

Standardmäßig wird auf dem Touchscreen eine
Manöverauswahlseite angezeigt: standardmäßig
die Seite „Einfahren“, wenn das Fahrzeug seit
dem Anlassen gefahren worden ist, ansonsten
die Seite „Ausfahren“.
► Wählen Sie den Typ und die Seite des Manövers aus, um die Parkplatzsuche zu
aktivieren.
Das ausgewählte Manöver kann jederzeit
geändert werden, selbst während der Suche
nach einer geeigneten Parklücke.

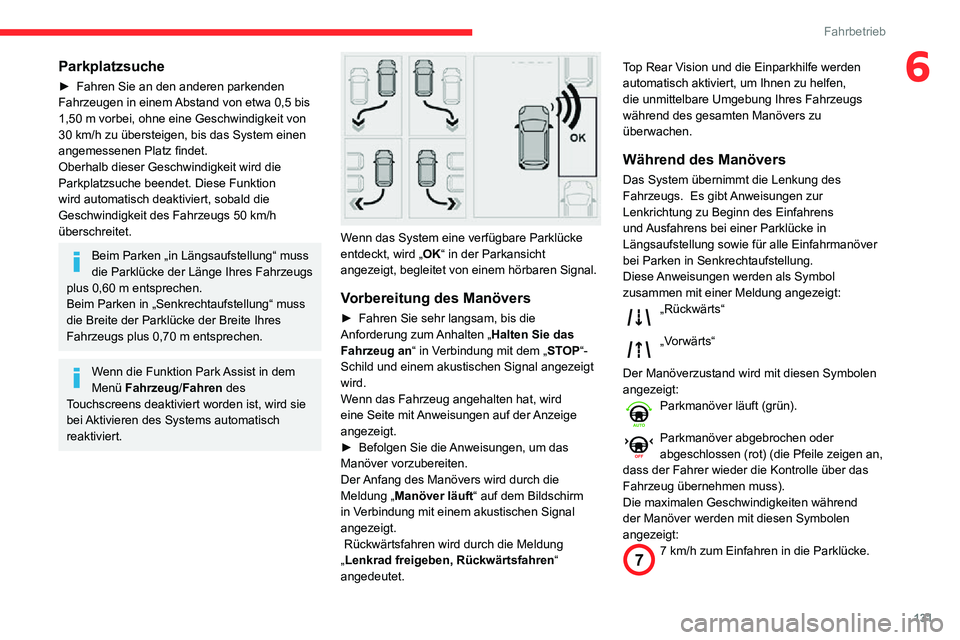

131
Fahrbetrieb
6Parkplatzsuche
► Fahren Sie an den anderen parkenden Fahrzeugen in einem Abstand von etwa 0,5 bis 1,50 m vorbei, ohne eine Geschwindigkeit von 30 km/h zu übersteigen, bis das System einen angemessenen Platz findet.
Oberhalb dieser Geschwindigkeit wird die
Parkplatzsuche beendet. Diese Funktion
wird automatisch deaktiviert, sobald die
Geschwindigkeit des Fahrzeugs 50 km/h überschreitet.
Beim Parken „in Längsaufstellung“ muss
die Parklücke der Länge Ihres Fahrzeugs
plus 0,60 m entsprechen.Beim Parken in „Senkrechtaufstellung“ muss
die Breite der Parklücke der Breite Ihres
Fahrzeugs plus 0,70 m entsprechen.
Wenn die Funktion Park Assist in dem
Menü Fahrzeug/Fahren des
Touchscreens deaktiviert worden ist, wird sie
bei Aktivieren des Systems automatisch
reaktiviert.


Wenn das System eine verfügbare Parklücke
entdeckt, wird „OK“ in der Parkansicht
angezeigt, begleitet von einem hörbaren Signal.
Vorbereitung des Manövers
► Fahren Sie sehr langsam, bis die Anforderung zum Anhalten „ Halten Sie das
Fahrzeug an“ in Verbindung mit dem „ STOP“-
Schild und einem akustischen Signal angezeigt
wird.
Wenn das Fahrzeug angehalten hat, wird
eine Seite mit Anweisungen auf der Anzeige
angezeigt.
► Befolgen Sie die Anweisungen, um das Manöver vorzubereiten.
Der Anfang des Manövers wird durch die
Meldung „Manöver läuft“ auf dem Bildschirm
in Verbindung mit einem akustischen Signal
angezeigt.
Rückwärtsfahren wird durch die Meldung
„Lenkrad freigeben, Rückwärtsfahren“
angedeutet. Top Rear Vision und die Einparkhilfe werden
automatisch aktiviert, um Ihnen zu helfen,
die unmittelbare Umgebung Ihres Fahrzeugs
während des gesamten Manövers zu
überwachen.
Während des Manövers
Das System übernimmt die Lenkung des Fahrzeugs. Es gibt Anweisungen zur Lenkrichtung zu Beginn des Einfahrens
und Ausfahrens bei einer Parklücke in
Längsaufstellung sowie für alle Einfahrmanöver
bei Parken in Senkrechtaufstellung.
Diese Anweisungen werden als Symbol
zusammen mit einer Meldung angezeigt:
„Rückwärts“
„Vorwärts“
Der Manöverzustand wird mit diesen Symbolen
angezeigt:
Parkmanöver läuft (grün).
Parkmanöver abgebrochen oder abgeschlossen (rot) (die Pfeile zeigen an,
dass der Fahrer wieder die Kontrolle über das
Fahrzeug übernehmen muss).
Die maximalen Geschwindigkeiten während
der Manöver werden mit diesen Symbolen
angezeigt:
77 km/h zum Einfahren in die Parklücke.

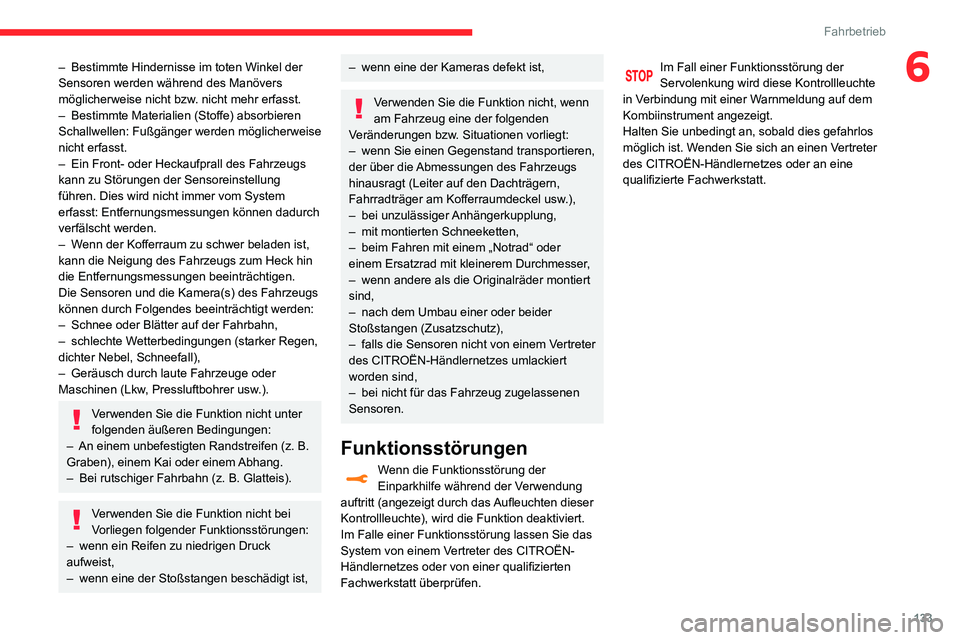

132
Fahrbetrieb
– Bestimmte Hindernisse im toten Winkel der Sensoren werden während des Manövers
möglicherweise nicht bzw. nicht mehr erfasst.
– Bestimmte Materialien (Stoffe) absorbieren Schallwellen: Fußgänger werden möglicherweise
nicht erfasst.
– Ein Front- oder Heckaufprall des Fahrzeugs kann zu Störungen der Sensoreinstellung
führen. Dies wird nicht immer vom System
erfasst: Entfernungsmessungen können dadurch
verfälscht werden.
– Wenn der Kofferraum zu schwer beladen ist, kann die Neigung des Fahrzeugs zum Heck hin
die Entfernungsmessungen beeinträchtigen.
Die Sensoren und die Kamera(s) des Fahrzeugs
können durch Folgendes beeinträchtigt werden:
– Schnee oder Blätter auf der Fahrbahn,– schlechte Wetterbedingungen (starker Regen, dichter Nebel, Schneefall),– Geräusch durch laute Fahrzeuge oder Maschinen (Lkw, Pressluftbohrer usw.).
Verwenden Sie die Funktion nicht unter
folgenden äußeren Bedingungen:
– An einem unbefestigten Randstreifen (z. B. Graben), einem Kai oder einem Abhang.– Bei rutschiger Fahrbahn (z. B. Glatteis).
Verwenden Sie die Funktion nicht bei
Vorliegen folgender Funktionsstörungen:
– wenn ein Reifen zu niedrigen Druck aufweist,– wenn eine der Stoßstangen beschädigt ist,

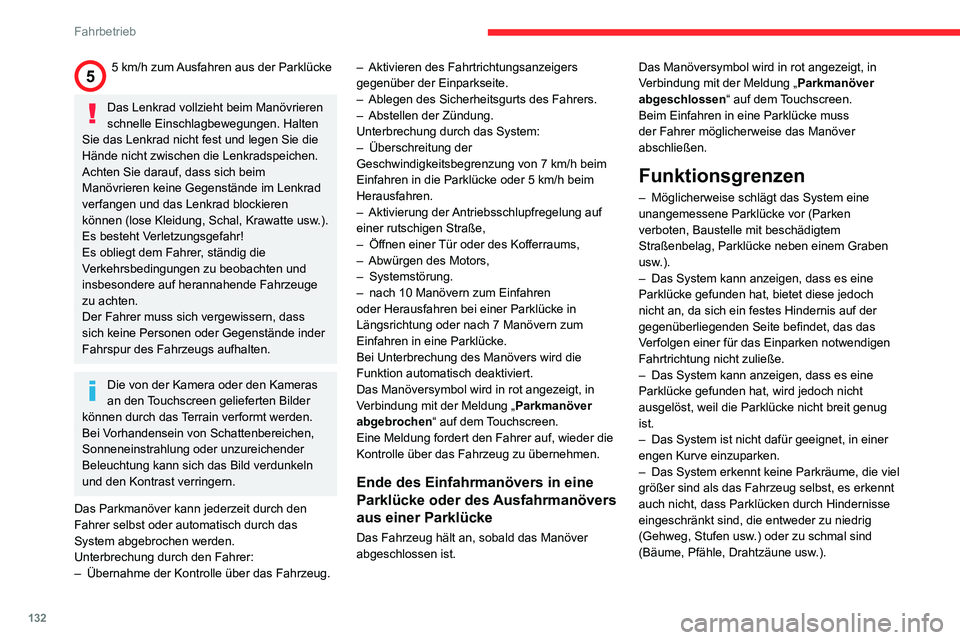

55 km/h zum Ausfahren aus der Parklücke
Das Lenkrad vollzieht beim Manövrieren
schnelle Einschlagbewegungen. Halten
Sie das Lenkrad nicht fest und legen Sie die
Hände nicht zwischen die Lenkradspeichen.
Achten Sie darauf, dass sich beim
Manövrieren keine Gegenstände im Lenkrad
verfangen und das Lenkrad blockieren
können (lose Kleidung, Schal, Krawatte usw.).
Es besteht Verletzungsgefahr!
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und
insbesondere auf herannahende Fahrzeuge
zu achten.
Der Fahrer muss sich vergewissern, dass
sich keine Personen oder Gegenstände inder
Fahrspur des Fahrzeugs aufhalten.
Die von der Kamera oder den Kameras
an den Touchscreen gelieferten Bilder
können durch das Terrain verformt werden.
Bei Vorhandensein von Schattenbereichen,
Sonneneinstrahlung oder unzureichender
Beleuchtung kann sich das Bild verdunkeln
und den Kontrast verringern.
Das Parkmanöver kann jederzeit durch den
Fahrer selbst oder automatisch durch das
System abgebrochen werden.
Unterbrechung durch den Fahrer:
– Übernahme der Kontrolle über das Fahrzeug.
– Aktivieren des Fahrtrichtungsanzeigers gegenüber der Einparkseite.– Ablegen des Sicherheitsgurts des Fahrers.– Abstellen der Zündung.Unterbrechung durch das System:– Überschreitung der Geschwindigkeitsbegrenzung von 7 km/h beim Einfahren in die Parklücke oder 5 km/h beim Herausfahren.– Aktivierung der Antriebsschlupfregelung auf einer rutschigen Straße,– Öffnen einer Tür oder des Kofferraums,– Abwürgen des Motors,– Systemstörung.– nach 10 Manövern zum Einfahren oder Herausfahren bei einer Parklücke in Längsrichtung oder nach 7 Manövern zum Einfahren in eine Parklücke.
Bei Unterbrechung des Manövers wird die
Funktion automatisch deaktiviert.
Das Manöversymbol wird in rot angezeigt, in
Verbindung mit der Meldung „ Parkmanöver
abgebrochen“ auf dem Touchscreen.
Eine Meldung fordert den Fahrer auf, wieder die
Kontrolle über das Fahrzeug zu übernehmen.
Ende des Einfahrmanövers in eine
Parklücke oder des Ausfahrmanövers
aus einer Parklücke
Das Fahrzeug hält an, sobald das Manöver
abgeschlossen ist. Das Manöversymbol wird in rot angezeigt, in
Verbindung mit der Meldung „
Parkmanöver
abgeschlossen“ auf dem Touchscreen.
Beim Einfahren in eine Parklücke muss
der Fahrer möglicherweise das Manöver
abschließen.
Funktionsgrenzen
– Möglicherweise schlägt das System eine unangemessene Parklücke vor (Parken
verboten, Baustelle mit beschädigtem
Straßenbelag, Parklücke neben einem Graben
usw.).
– Das System kann anzeigen, dass es eine Parklücke gefunden hat, bietet diese jedoch
nicht an, da sich ein festes Hindernis auf der
gegenüberliegenden Seite befindet, das das
Verfolgen einer für das Einparken notwendigen
Fahrtrichtung nicht zuließe.
– Das System kann anzeigen, dass es eine Parklücke gefunden hat, wird jedoch nicht
ausgelöst, weil die Parklücke nicht breit genug
ist.
– Das System ist nicht dafür geeignet, in einer engen Kurve einzuparken.– Das System erkennt keine Parkräume, die viel größer sind als das Fahrzeug selbst, es erkennt
auch nicht, dass Parklücken durch Hindernisse
eingeschränkt sind, die entweder zu niedrig
(Gehweg, Stufen usw.) oder zu schmal sind
(Bäume, Pfähle, Drahtzäune usw.).

133
Fahrbetrieb
6– Bestimmte Hindernisse im toten Winkel der Sensoren werden während des Manövers
möglicherweise nicht bzw. nicht mehr erfasst.
– Bestimmte Materialien (Stoffe) absorbieren Schallwellen: Fußgänger werden möglicherweise
nicht erfasst.
– Ein Front- oder Heckaufprall des Fahrzeugs kann zu Störungen der Sensoreinstellung
führen. Dies wird nicht immer vom System
erfasst: Entfernungsmessungen können dadurch
verfälscht werden.
– Wenn der Kofferraum zu schwer beladen ist, kann die Neigung des Fahrzeugs zum Heck hin
die Entfernungsmessungen beeinträchtigen.
Die Sensoren und die Kamera(s) des Fahrzeugs
können durch Folgendes beeinträchtigt werden:
– Schnee oder Blätter auf der Fahrbahn,– schlechte Wetterbedingungen (starker Regen, dichter Nebel, Schneefall),– Geräusch durch laute Fahrzeuge oder Maschinen (Lkw, Pressluftbohrer usw.).
Verwenden Sie die Funktion nicht unter
folgenden äußeren Bedingungen:
– An einem unbefestigten Randstreifen (z. B. Graben), einem Kai oder einem Abhang.– Bei rutschiger Fahrbahn (z. B. Glatteis).
Verwenden Sie die Funktion nicht bei
Vorliegen folgender Funktionsstörungen:
– wenn ein Reifen zu niedrigen Druck aufweist,– wenn eine der Stoßstangen beschädigt ist,
– wenn eine der Kameras defekt ist,
Verwenden Sie die Funktion nicht, wenn
am Fahrzeug eine der folgenden
Veränderungen bzw. Situationen vorliegt:
– wenn Sie einen Gegenstand transportieren, der über die Abmessungen des Fahrzeugs
hinausragt (Leiter auf den Dachträgern,
Fahrradträger am Kofferraumdeckel usw.),
– bei unzulässiger Anhängerkupplung,– mit montierten Schneeketten,– beim Fahren mit einem „Notrad“ oder einem Ersatzrad mit kleinerem Durchmesser,– wenn andere als die Originalräder montiert sind,– nach dem Umbau einer oder beider Stoßstangen (Zusatzschutz),– falls die Sensoren nicht von einem V ertreter des CITROËN-Händlernetzes umlackiert
worden sind,
– bei nicht für das Fahrzeug zugelassenen Sensoren.
Funktionsstörungen
Wenn die Funktionsstörung der Einparkhilfe während der Verwendung
auftritt (angezeigt durch das Aufleuchten dieser
Kontrollleuchte), wird die Funktion deaktiviert.
Im Falle einer Funktionsstörung lassen Sie das
System von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Im Fall einer Funktionsstörung der Servolenkung wird diese Kontrollleuchte
in Verbindung mit einer Warnmeldung auf dem
Kombiinstrument angezeigt.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

empfiehlt

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN 228 enthalten bis zu 5 % bzw. 10 % Äthanol.
Dieselkraftstoffe gemäß EN 590, EN 16734
und EN 16709 enthalten jeweils bis zu 7 %, 10
%, 20 % und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen,
selbst wenn es nur gelegentlich ist, ist mit
besonderen Wartungsbedingungen („erschwerte
Bedingungen“) verbunden.

Paraffinischer Dieselkraftstoff gemäß EN 15940.
Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl ...) ist
ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
Es dürfen nur Kraftstoffadditive gemäß
der Norm B715001 (Benzin) oder
B715000 (Diesel) verwendet werden.
MIT TOTAL QUARTZ-SCHMIERST
ZUVERSICHTLICH
NACHFÜLLEN
Seit mehr als 50 Jahren teilen T
gemeinsame W
Kreativit\344t und technologische Innovation.
Mit demse
CITRO\313N-Motoren angepasste Schmierstoffreihe
T
