2021 CITROEN C3 AIRCROSS Betriebsanleitungen (in German)

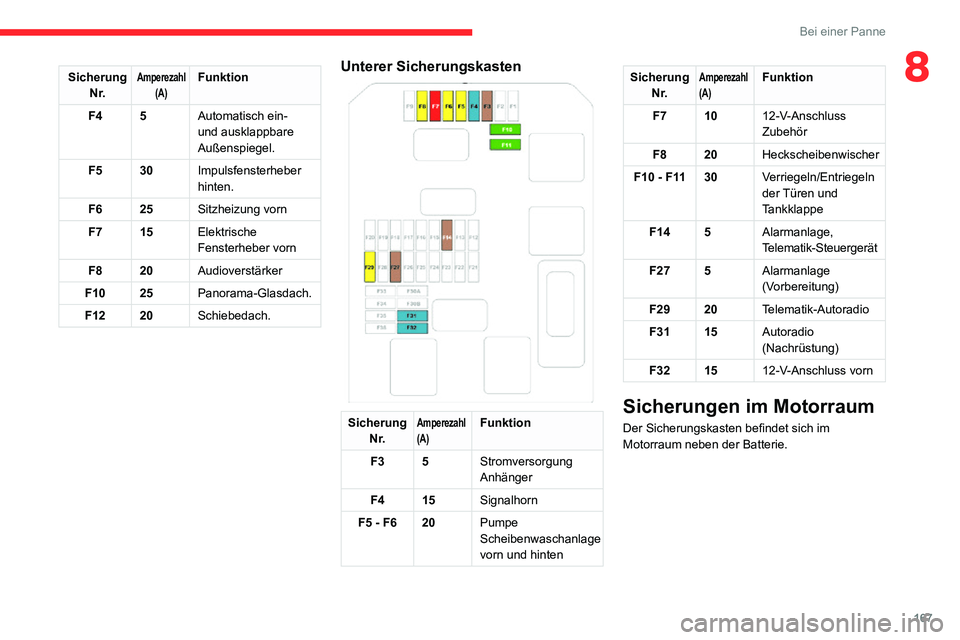

167
Bei einer Panne
8SicherungN r.Amperezahl (A)Funktion
F4 5 Automatisch ein-
und ausklappbare
Außenspiegel.
F5 30 Impulsfensterheber
hinten.
F6 25 Sitzheizung vorn
F7 15 Elektrische
Fensterheber vorn
F8 20 Audioverstärker
F10 25 Panorama-Glasdach.
F12 20 Schiebedach.Unterer Sicherungskasten

Sicherung
N r.Amperezahl
(A)Funktion
F3 5 Stromversorgung
Anhänger
F4 15 Signalhorn
F5 - F6 20Pumpe
Scheibenwaschanlage
vorn und hinten
Sicherung
N r.Amperezahl
(A)Funktion
F7 10 12-V-Anschluss
Zubehör
F8 20 Heckscheibenwischer
F10 - F11 30Verriegeln/Entriegeln
der Türen und
Tankklappe
F14 5 Alarmanlage,
Telematik-Steuergerät
F27 5 Alarmanlage
(Vorbereitung)
F29 20 Telematik-Autoradio
F31 15 Autoradio
(Nachrüstung)
F32 15 12-V-Anschluss vorn
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.

168
Bei einer Panne
Der (-) Pol der Batterie ist nicht zugänglich. Verwenden Sie den Motorträger.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines
Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24 V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12 V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen
usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.

Zugang zu den Sicherungen

► Haken Sie den Deckel aus.► Ersetzen Sie die Sicherung.► Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.


Sicherung
N r. Amperezahl
(A) Funktion
F15 10
Nebelscheinwerfer
links
F1610Nebelscheinwerfer
rechts
F1810 Fernlicht rechts
F19 10 Fernlicht links
F29 40
Frontscheibenwischer
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche Substanzen, wie Schwefelsäure und
Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:► entriegeln Sie die Motorhaube, indem Sie zunächst die innere Auslösung und dann die
äußere Verriegelung betätigen.
► heben Sie die Motorhaube an und arretieren Sie diese mit der Haltestange.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol

169
Bei einer Panne
8Der (-) Pol der Batterie ist nicht zugänglich.
Verwenden Sie den Motorträger.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines
Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24 V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12 V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen
usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls Ihr Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
► Schließen Sie das rote Kabel an den Pluspol (+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B bzw. des
Starthilfe-Boosters an.
► Schließen Sie ein Ende des grünen oder schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
► Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C
des nicht startfähigen Fahrzeugs an.
► Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.► Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
► Warten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
► Falls Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
► Lassen Sie den Motor mindestens 30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht verfügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein,
die Batterie aufzuladen:
– Wenn Sie das Fahrzeug vorwiegend für kurze Strecken verwenden,– Wenn Sie eine mehrwöchige Standzeit für das Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien

170
Bei einer Panne
kompatibel ist, die eine Nennspannung von
12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
► Schalten Sie die Zündung aus.► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
► Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
► Schließen Sie die Kabel des Ladegeräts B
wie folgt an:
• das rote Pluskabel (+) an den Pluspol (+) der Batterie A,• das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.► Schalten Sie am Ende des Ladevorgangs das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.

24v 12v
Bei Vorhandensein dieses Aufklebers ist ausschließlich ein 12 V-Ladegerät zu verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen. Hier wird
untersucht, ob die inneren Bestandteile der
Batterie und der Behälter unversehrt sind,
da andernfalls giftige und korrosive Säure
austreten könnte.
Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau, um
das Anlassen des Motors zu ermöglichen, wird
empfohlen die Batterie bei sehr langem Stillstand
abzuklemmen.
Vor dem Abklemmen der Batterie:
► Schließen Sie alle Öffnungen (Türen, Heckklappe, Scheiben, Dach),► schalten Sie alle elektrischen V erbraucher aus (Autoradio, Scheibenwischer, Leuchten ...),► schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
► Nehmen Sie die Klemme B ab, indem Sie sie
anheben.

171
Bei einer Panne
8Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich
nach oben.
► Bringen Sie die geöffnete Klemme B am
Pluspol (+) an.
► Drücken Sie die Klemme B bis zum Anschlag
nach unten.
► Senken Sie Hebel A ab, um die Klemme B zu
verriegeln.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
Nach dem Wiederanschließen der
Batterie
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Hat der Kilometerzähler 60 km erreicht,
muss bei Rechtslenkern ungefähr 15
Minuten gewartet werden, bevor der Motor
gestartet wird.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an den CITROËN-Händler
oder an eine qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
zurücksetzen (lesen Sie dazu bitte die
entsprechende Rubrik nach), z. B.:
– den Schlüssel mit Fernbedienung oder den elektronischen Schlüssel (je nach Version),– das Ausstell-/Schiebedach und die elektrische
Dachjalousie,– die elektrischen Fensterheber ,– das Datum und die Uhrzeit,
– die gespeicherten Radiosender .
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).

172
Bei einer Panne
Zugang zum Werkzeug

Die Werkzeuge befinden sich im Kofferraum. Sie
befinden sich, je nach Version, unter dem Boden
oder hinter dem abnehmbaren Gitter des rechten
Fachs.
Zugang:
► Öffnen Sie den Kofferraum.► Heben Sie dann, je nach Version, den Boden am Griff an, und entfernen Sie ihn und den
Bodenbelag.
► Oder öffnen Sie das abnehmbare Gitter rechts durch Ziehen von oben.
Für weitere Informationen zum Thema
Werkzeugliste siehe den Abschnitt
Werkzeugsatz .

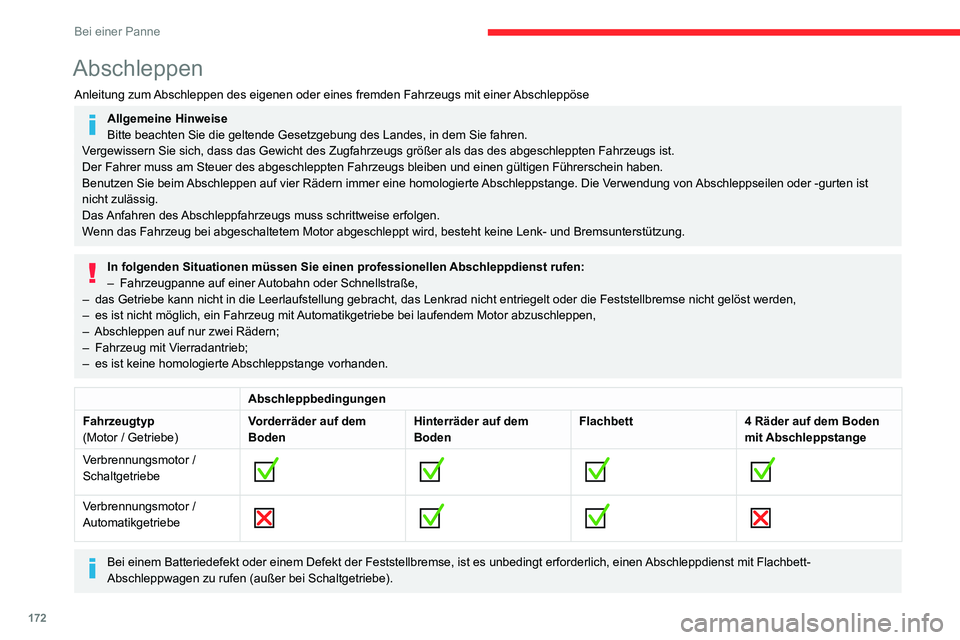

Abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer Abschleppöse
Allgemeine Hinweise
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als\
das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen\
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor abgeschleppt wird, besteht kei\
ne Lenk- und Bremsunterstützung.
In folgenden Situationen müssen Sie einen professionellen Abschleppdienst rufen:– Fahrzeugpanne auf einer Autobahn oder Schnellstraße,– das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad ni\
cht entriegelt oder die Feststellbremse nicht gelöst werden,– es ist nicht möglich, ein Fahrzeug mit Automatikgetriebe bei laufendem Motor abzuschleppen,– Abschleppen auf nur zwei Rädern;– Fahrzeug mit Vierradantrieb;– es ist keine homologierte Abschleppstange vorhanden.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
BodenHinterräder auf dem
BodenFlachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe








Verbrennungsmotor /
Automatikgetriebe





Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbett-
Abschleppwagen zu rufen (außer bei Schaltgetriebe).

173
Bei einer Panne
8Zugang zum Werkzeug

Die Werkzeuge befinden sich im Kofferraum. Sie
befinden sich, je nach Version, unter dem Boden
oder hinter dem abnehmbaren Gitter des rechten
Fachs.
Zugang:
► Öffnen Sie den Kofferraum.► Heben Sie dann, je nach Version, den Boden am Griff an, und entfernen Sie ihn und den
Bodenbelag.
► Oder öffnen Sie das abnehmbare Gitter rechts durch Ziehen von oben.
Für weitere Informationen zum Thema
Werkzeugliste siehe den Abschnitt
Werkzeugsatz.
Abschleppen Ihres
Fahrzeugs


► Lösen Sie die Abdeckung an der vorderen Stoßstange von unten mit dem
Schlitzschraubendreher.
► Schrauben Sie die Abschleppöse bis zum Anschlag ein.► Montieren Sie die Abschleppstange.► Bringen Sie bei einem Schaltgetriebe den Schalthebel in Leerlaufstellung.► Stellen Sie beim Automatikgetriebe den Wählhebel auf Position N.
Wenn Sie diesen Hinweis nicht
beachten, kann dies zu Beschädigungen
bestimmter Komponenten (Bremsen,
Getriebe usw.) führen. Außerdem sind die
Funktionen des Bremsassistenten beim
nächsten Starten des Motors möglicherweise
ausgeschaltet.
► Entriegeln Sie die Lenkung und lösen Sie die Feststellbremse.► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.
Abschleppen eines anderen Fahrzeugs


► Lösen Sie die Abdeckung an der hinteren Stoßstange von unten mit dem
Schlitzschraubendreher.
► Schrauben Sie die Abschleppöse bis zum Anschlag ein.► Montieren Sie die Abschleppstange.► Schalten Sie die W arnblinker am abgeschleppten Fahrzeug ein.

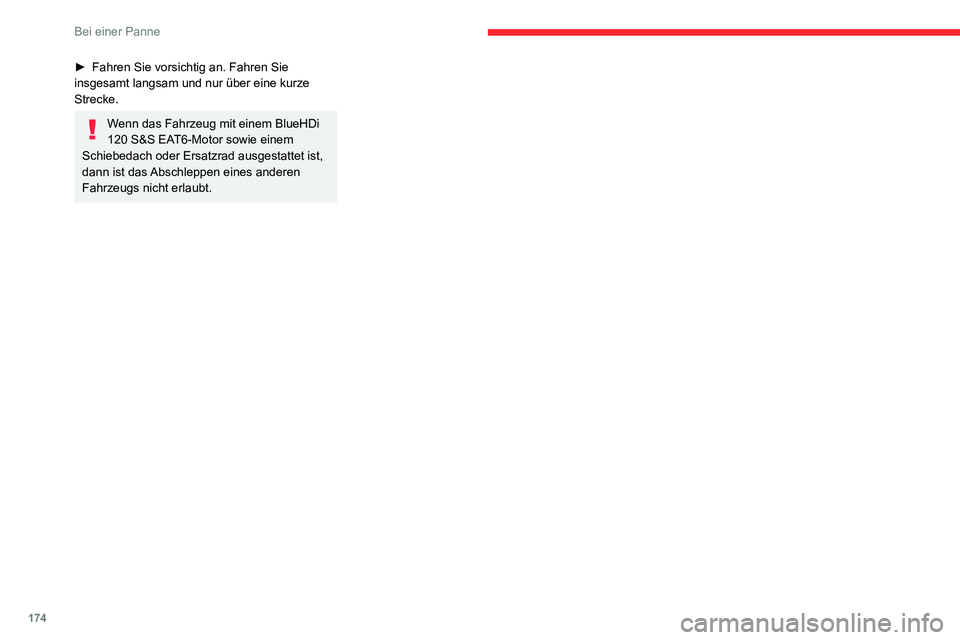

174
Bei einer Panne
► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.
Wenn das Fahrzeug mit einem BlueHDi
120 S&S EAT6-Motor sowie einem
Schiebedach oder Ersatzrad ausgestattet ist,
dann ist das Abschleppen eines anderen
Fahrzeugs nicht erlaubt.
