2021 CITROEN BERLINGO VAN Navodila Za Uporabo (in Slovenian)

15
Instrumentna plošča
1prikaz sporočila, ki sporoča doseg.
Doseg je manj kot 600 km.
Obvezno dolijte aditiv AdBlue
®, da preprečite
okvaro vozila, ali izvršite ukrep (3).
Opozorilna lučka za AdBlue® utripa
in kontrolna lučka za servis sveti
neprekinjeno, spremljata ju zvočni signal in
sporočilo o blokadi zagona.
Posoda za AdBlue
® je prazna: blokada regulacije
motorja preprečuje zagon motorja.
Za ponovni zagon motorja dolijte AdBlue
® ali
izvršite

(2).
V posodo morate natočiti najmanj 5 litrov
tekočine AdBlue
®.
AdBlue® (z 1.5 BlueHDi Euro 6.2/6.3)Ob zagonu vozila sveti približno 30
sekund, spremlja jo sporočilo o dosegu
vožnje.
Doseg vožnje je med 2400 in 800 km.
Dolijte AdBlue
®.Neprekinjeno sveti od vklopa kontakta
naprej, spremljata jo zvočni signal in
sporočilo o dosegu vožnje.
Doseg vožnje je med 800 in 100 km.
Takoj dolijte AdBlue
® ali izvedite (3).Utripa, spremlja jo zvočni signal in
sporočilo o dosegu vožnje.
Doseg vožnje je manj kot 100
km.
Obvezno dolijte tekočino AdBlue
®, da preprečite
blokado zagona motorja , ali izvedite (3).
Utripa, spremlja jo zvočni signal in sporočilo o preprečitvi zagona.
Rezervoar za AdBlue
® je prazen: zakonsko
predpisana blokada motorja preprečuje zagon
motorja.
Za ponovni zagon motorja dolijte tekočino
AdBlue
® ali izvedite (2).
V rezervoar morate nujno doliti najmanj 5 litrov
tekočine AdBlue
®.
SCR Sistem za nadzor nad izpusti
(BlueHDi)
Ob vklopu kontakta
neprekinjeno sveti,
spremljata jo zvočni signal in sporočilo.
Odkrita je bila napaka sistema SCR za nadzor
nad izpusti.
To sporočilo izgine takoj, ko se izpusti vrnejo na
ustrezno raven.
Opozorilna lučka AdBlue®
utripa od vklopa kontakta,
hkrati svetita opozorilni lučki za servis in
diagnostiko motorja, poleg tega se oglaša zvočni
signal in prikazano je sporočilo o preostalem
dosegu.
Odvisno od prikazanega sporočila lahko
prevozite do 1.100 km, preden se aktivira
blokada motorja.
Nemudoma izvršite (3), da preprečite blokado
zagona.
Opozorilna lučka AdBlue®
utripa od vklopa kontakta,
hkrati svetita opozorilni lučki za servis in
diagnostiko motorja, poleg tega se oglaša zvočni
signal in prikazano je sporočilo, da je zagon onemogočen.
Naprava za blokado zagona preprečuje zagon
motorja (po prekoračitvi omejitve dovoljenega
števila kilometrov vožnje in potrditvi napake
sistem za nadzor nad izpusti).
Za zagon motorja izvršite ukrep (2).
ServisZačasno sveti, obenem je prikazano
sporočilo.
Zaznana je ena ali več manjših napak, ki nimajo
posebne opozorilne lučke.
Pri določanju vzroka napake si pomagajte s
sporočilom, prikazanim na instrumentni plošči.
Nekatere težave lahko odpravite sami, na primer
odprta vrata ali začetna zasičenost filtra trdnih
delcev.
V ostalih primerih, kot je okvara sistema za
zaznavanje prenizkega tlaka v pnevmatikah,
upoštevajte ukrep (3).
Neprekinjeno sveti, obenem je prikazano
sporočilo.
Zaznana je ena ali več večjih napak, ki nimajo
posebne opozorilne lučke.
Pri določanju vzroka napake si pomagajte s
sporočilom, prikazanim na instrumentni plošči,
nato upoštevajte ukrep (3).
Neprekinjeno sveti in prikazano je
sporočilo »Parking brake fault (Okvara
parkirne zavore)«.
Samodejna sprostitev električne parkirne zavore
ni na voljo.
Upoštevajte ukrep (2).

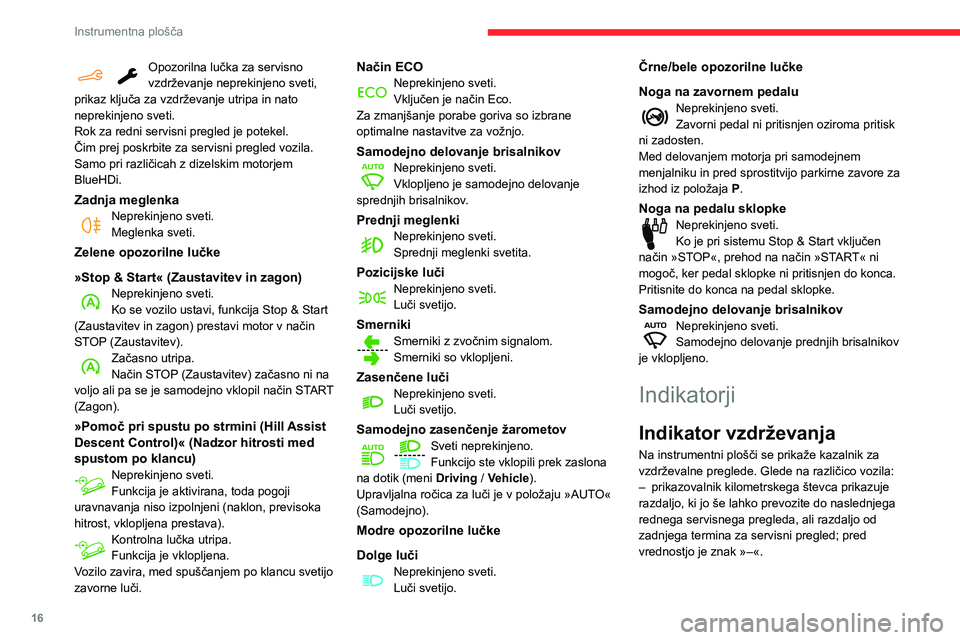

16
Instrumentna plošča
Opozorilna lučka za servisno
vzdrževanje neprekinjeno sveti,
prikaz ključa za vzdrževanje utripa in nato
neprekinjeno sveti.
Rok za redni servisni pregled je potekel.
Čim prej poskrbite za servisni pregled vozila.
Samo pri različicah z dizelskim motorjem
BlueHDi.
Zadnja meglenkaNeprekinjeno sveti.
Meglenka sveti.
Zelene opozorilne lučke
»Stop & Start« (Zaustavitev in zagon)
Neprekinjeno sveti.
Ko se vozilo ustavi, funkcija Stop & Start
(Zaustavitev in zagon) prestavi motor v način
STOP (Zaustavitev).
Začasno utripa.
Način STOP (Zaustavitev) začasno ni na
voljo ali pa se je samodejno vklopil način START
(Zagon).
»Pomoč pri spustu po strmini (Hill Assist
Descent Control)« (Nadzor hitrosti med
spustom po klancu)
Neprekinjeno sveti.
Funkcija je aktivirana, toda pogoji
uravnavanja niso izpolnjeni (naklon, previsoka
hitrost, vklopljena prestava).
Kontrolna lučka utripa.
Funkcija je vklopljena.
Vozilo zavira, med spuščanjem po klancu svetijo
zavorne luči.
Način ECONeprekinjeno sveti.
Vključen je način Eco.
Za zmanjšanje porabe goriva so izbrane
optimalne nastavitve za vožnjo.
Samodejno delovanje brisalnikovNeprekinjeno sveti.
Vklopljeno je samodejno delovanje
sprednjih brisalnikov.
Prednji meglenkiNeprekinjeno sveti.
Sprednji meglenki svetita.
Pozicijske lučiNeprekinjeno sveti.
Luči svetijo.
SmernikiSmerniki z zvočnim signalom.
Smerniki so vklopljeni.
Zasenčene lučiNeprekinjeno sveti.
Luči svetijo.
Samodejno zasenčenje žarometovSveti neprekinjeno.
Funkcijo ste vklopili prek zaslona
na dotik (meni Driving
/ Vehicle).
Upravljalna ročica za luči je v položaju »AUTO«
(Samodejno).
Modre opozorilne lučke
Dolge luči
Neprekinjeno sveti.
Luči svetijo.
Črne/bele opozorilne lučke
Noga na zavornem pedalu
Neprekinjeno sveti.
Zavorni pedal ni pritisnjen oziroma pritisk
ni zadosten.
Med delovanjem motorja pri samodejnem
menjalniku in pred sprostitvijo parkirne zavore za
izhod iz položaja P.
Noga na pedalu sklopkeNeprekinjeno sveti.
Ko je pri sistemu Stop & Start vključen
način »STOP«, prehod na način »START« ni
mogoč, ker pedal sklopke ni pritisnjen do konca.
Pritisnite do konca na pedal sklopke.
Samodejno delovanje brisalnikovNeprekinjeno sveti.
Samodejno delovanje prednjih brisalnikov
je vklopljeno.
Indikatorji
Indikator vzdrževanja
Na instrumentni plošči se prikaže kazalnik za
vzdrževalne preglede. Glede na različico vozila:
–

prikazovalnik kilometrskega števca prikazuje
razdaljo, ki jo še lahko prevozite do naslednjega
rednega servisnega pregleda, ali razdaljo od
zadnjega termina za servisni pregled; pred
vrednostjo je znak »–«.

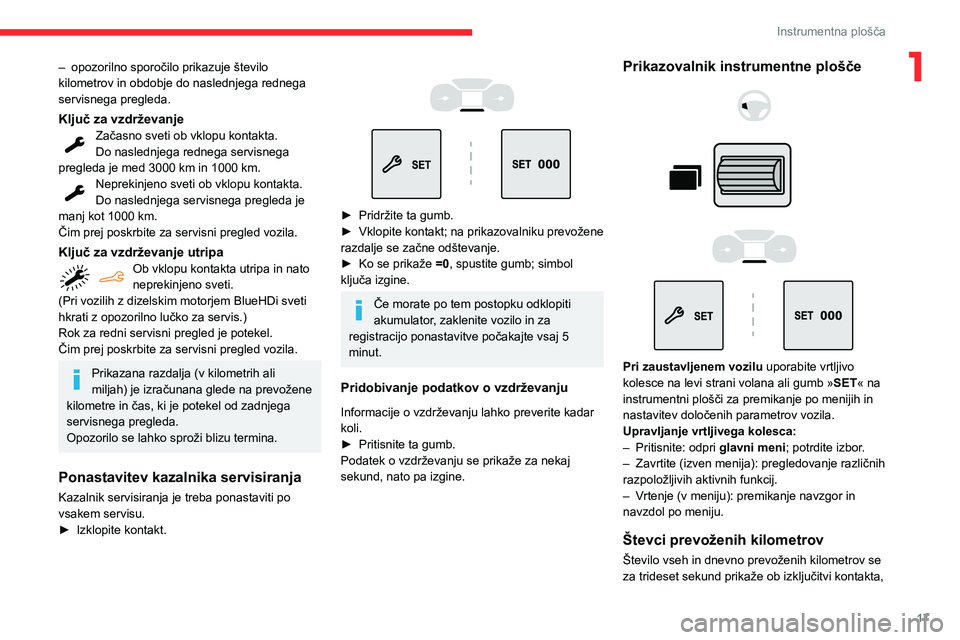

17
Instrumentna plošča
1– opozorilno sporočilo prikazuje število
kilometrov in obdobje do naslednjega rednega
servisnega pregleda.
Ključ za vzdrževanjeZačasno sveti ob vklopu kontakta.
Do naslednjega rednega servisnega
pregleda je med 3000 km in 1000 km.
Neprekinjeno sveti ob vklopu kontakta.
Do naslednjega servisnega pregleda je
manj kot 1000 km.
Čim prej poskrbite za servisni pregled vozila.
Ključ za vzdrževanje utripaOb vklopu kontakta utripa in nato
neprekinjeno sveti.
(Pri vozilih z dizelskim motorjem BlueHDi sveti
hkrati z opozorilno lučko za servis.)
Rok za redni servisni pregled je potekel.
Čim prej poskrbite za servisni pregled vozila.
Prikazana razdalja (v kilometrih ali
miljah) je izračunana glede na prevožene
kilometre in čas, ki je potekel od zadnjega
servisnega pregleda.
Opozorilo se lahko sproži blizu termina.
Ponastavitev kazalnika servisiranja
Kazalnik servisiranja je treba ponastaviti po
vsakem servisu.
►

Izklopite kontakt.




► Pridržite ta gumb.
► Vklopite kontakt; na prikazovalniku prevožene
razdalje se začne odštevanje.
►

Ko se prikaže
=0, spustite gumb; simbol
ključa izgine.
Če morate po tem postopku odklopiti
akumulator, zaklenite vozilo in za
registracijo ponastavitve počakajte vsaj 5
minut.
Pridobivanje podatkov o vzdrževanju
Informacije o vzdrževanju lahko preverite kadar
koli.
►

Pritisnite ta gumb.
Podatek o vzdrževanju se prikaže za nekaj
sekund, nato pa izgine.
Prikazovalnik instrumentne plošče







Pri zaustavljenem vozilu uporabite vrtljivo
kolesce na levi strani volana ali gumb » SET« na
instrumentni plošči za premikanje po menijih in
nastavitev določenih parametrov vozila.
Upravljanje vrtljivega kolesca:
–

Pritisnite: odpri glavni meni; potrdite izbor

.
–

Zavrtite (izven menija): pregledovanje različnih
razpoložljivih aktivnih funkcij.
–


V
rtenje (v meniju): premikanje navzgor in
navzdol po meniju.
Števci prevoženih kilometrov
Število vseh in dnevno prevoženih kilometrov se
za trideset sekund prikaže ob izključitvi kontakta,

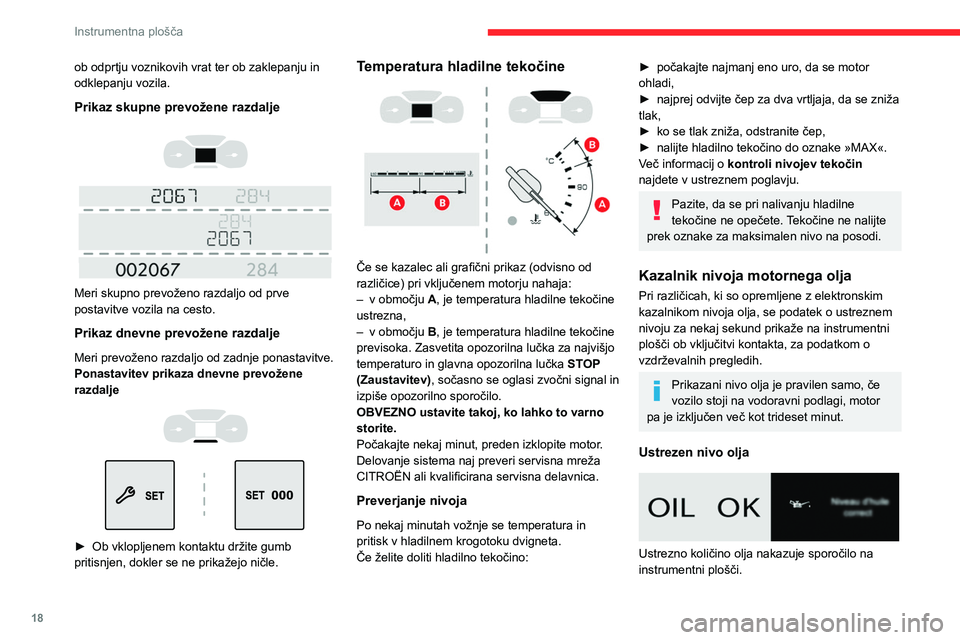

18
Instrumentna plošča
ob odprtju voznikovih vrat ter ob zaklepanju in
odklepanju vozila.
Prikaz skupne prevožene razdalje




Meri skupno prevoženo razdaljo od prve
postavitve vozila na cesto.
Prikaz dnevne prevožene razdalje
Meri prevoženo razdaljo od zadnje ponastavitve.
Ponastavitev prikaza dnevne prevožene
razdalje




► Ob vklopljenem kontaktu držite gumb
pritisnjen, dokler se ne prikažejo ničle.
Temperatura hladilne tekočine

Če se kazalec ali grafični prikaz (odvisno od
različice) pri vključenem motorju nahaja:
–

v območju
A, je temperatura hladilne tekočine
ustrezna,
–

v območju
B, je temperatura hladilne tekočine
previsoka. Zasvetita opozorilna lučka za najvišjo
temperaturo in glavna opozorilna lučka STOP
(Zaustavitev), sočasno se oglasi zvočni signal in
izpiše opozorilno sporočilo.
OBVEZNO ustavite takoj, ko lahko to varno
storite.
Počakajte nekaj minut, preden izklopite motor.
Delovanje sistema naj preveri servisna mreža
CITROËN ali kvalificirana servisna delavnica.
Preverjanje nivoja
Po nekaj minutah vožnje se temperatura in
pritisk v hladilnem krogotoku dvigneta.
Če želite doliti hladilno tekočino:
► počakajte najmanj eno uro, da se motor
ohladi,
►

najprej odvijte čep za dva vrtljaja, da se zniža
tlak,
►


ko se tlak zniža, odstranite čep,
►


nalijte hladilno tekočino do oznake »MAX«.
V

eč informacij o kontroli nivojev tekočin
najdete v ustreznem poglavju.
Pazite, da se pri nalivanju hladilne
tekočine ne opečete. Tekočine ne nalijte
prek oznake za maksimalen nivo na posodi.
Kazalnik nivoja motornega olja
Pri različicah, ki so opremljene z elektronskim
kazalnikom nivoja olja, se podatek o ustreznem
nivoju za nekaj sekund prikaže na instrumentni
plošči ob vključitvi kontakta, za podatkom o
vzdrževalnih pregledih.
Prikazani nivo olja je pravilen samo, če
vozilo stoji na vodoravni podlagi, motor
pa je izključen več kot trideset minut.
Ustrezen nivo olja


Ustrezno količino olja nakazuje sporočilo na
instrumentni plošči.

19
Instrumentna plošča
1Neustrezen nivo olja


Premajhno količino olja nakazuje sporočilo na
instrumentni plošči.
Če preverjanje z merilno palico potrdi prenizek
nivo olja v motorju, ga obvezno dolijte, da ne bi
prišlo do okvare motorja.
Okvara kazalnika nivoja olja


Okvaro kazalnika nivoja olja nakazuje sporočilo
na instrumentni plošči. Obrnite se na prodajno
mrežo CITROËN ali na usposobljeno servisno
delavnico.
Kazalniki avtonomije za aditiv
AdBlue® (BlueHDi)
Dizelski motorji BlueHDi so opremljeni s funkcijo,
ki združuje sistem SCR (selektivna katalitična
redukcija) in filter trdnih delcev (DPF) za
obdelavo izpušnih plinov. Ti sistemi ne delujejo
brez aditiva AdBlue
®.
Ko se nivo tekočine AdBlue® zniža pod
nivo rezerve (med 2.400 km in 0 km), ob
izklopu kontakta zasveti opozorilna lučka in
na instrumentni plošči se prikaže podatek o
ocenjenem številu kilometrov, ki jih še lahko
prevozite, preden se vklopi blokada zagona
vašega vozila.
Naprava, ki v skladu s pravili in predpisi
onemogoča zagon vozila, se samodejno
aktivira takoj, ko je rezervoar AdBlue
® prazen.
Motorja vozila ne boste mogli zagnati, dokler
ne dolijete minimalne količine aditiva AdBlue
®.
Ročni prikaz dosega
Podatek o dosegu se ne prikaže samodejno, če
je doseg večji od 2.400 km.




► Za začasni prikaz podatkov o dosegu
pritisnite ta gumb.
Ukrepi, povezani s pomanjkanjem tekočine
AdBlue®
Naslednje opozorilne lučke zasvetijo, ko se nivo
aditiva AdBlue® zniža pod nivo rezerve in lahko
prevozite še približno 2.400 km.
Poleg opozorilnih lučk se v rednih intervalih
prikazujejo tudi sporočila, ki vas opozarjajo,
da morate doliti aditiv, sicer bo zagon motorja
onemogočen. Za podrobnejše informacije
o prikazanih sporočilih preberite razdelek o
opozorilnih lučkah .
Več podatkov o aditivu AdBlue® (motorji
BlueHDi), še posebej o dolivanju
tekočine, boste našli v ustreznem razdelku.
Pri motorjih 1.6 BlueHDi (Euro 6.1)
Vklopljena
opozorilna/
kontrolna
lučka Ukrep Preostala
avtonomija


Dolijte
tekočino,
takoj ko je
mogoče.Med 2.400 in
600
km.


Obvezno
dolijte teko-
čino, sicer
bo zagon
motorja
onemogočen.Med 600 in
0
km.

20
Instrumentna plošča




Ko so luči vklopljene (ne v položaju AUTO
(Samodejno)), pritisnite gumb A, da povečate
svetlost osvetlitve, ali gumb B, da zmanjšate
svetlost osvetlitve.
Ko dosežete želeno svetlost, spustite gumb.
Reostat za osvetlitev z
zaslonom na dotik


► V meniju Settings (Nastavitve) izberite
»Brightness (Jakost osvetlitve) «.
Vklopljena
opozorilna/
kontrolna
lučkaUkrep Preostala
avtonomija


Za ponovni
zagon
motorja
morate v
rezervoar
doliti
najmanj 5
litrov aditiva
AdBlue
®.0 km

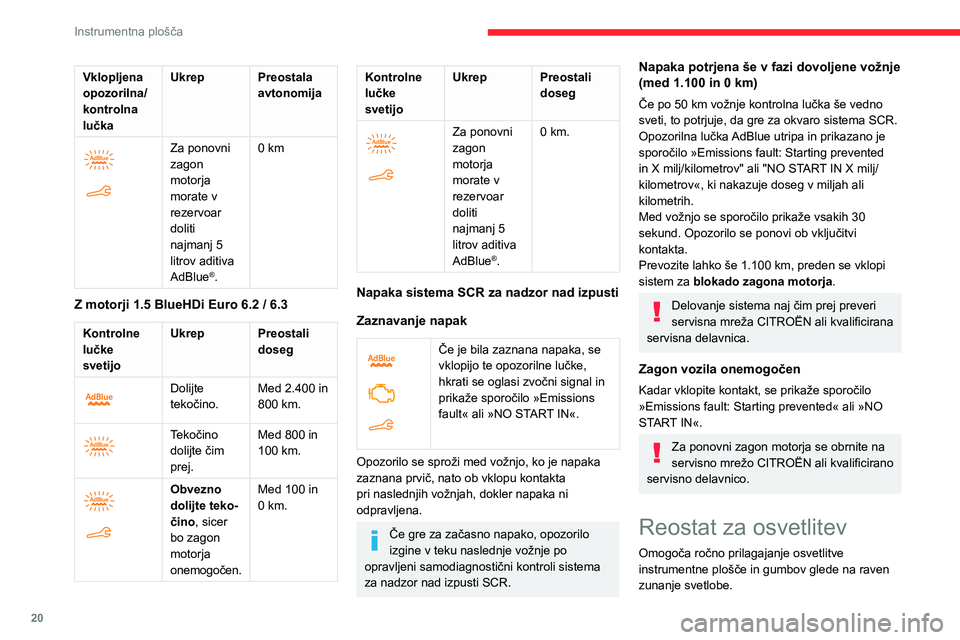

Z motorji 1.5 BlueHDi Euro 6.2 / 6.3
Kontrolne
lučke
svetijo
Ukrep Preostali
doseg


Dolijte
tekočino.Med 2.400 in
800
km.


Tekočino
dolijte čim
prej.Med 800 in
100 km.


Obvezno
dolijte teko-
čino, sicer
bo zagon
motorja
onemogočen.Med 100
in
0 km.
Kontrolne
lučke
svetijo Ukrep Preostali
doseg


Za ponovni
zagon
motorja
morate v
rezervoar
doliti
najmanj 5
litrov aditiva
AdBlue
®.0 km.
Napaka sistema SCR za nadzor nad izpusti
Zaznavanje napak


Če je bila zaznana napaka, se
vklopijo te opozorilne lučke,
hkrati se oglasi zvočni signal in
prikaže sporočilo »Emissions
fault« ali »NO START IN«.
Opozorilo se sproži med vožnjo, ko je napaka
zaznana prvič, nato ob vklopu kontakta
pri naslednjih vožnjah, dokler napaka ni
odpravljena.
Če gre za začasno napako, opozorilo
izgine v teku naslednje vožnje po
opravljeni samodiagnostični kontroli sistema
za nadzor nad izpusti SCR.
Napaka potrjena še v fazi dovoljene vožnje
(med 1.100 in 0 km)
Če po 50 km vožnje kontrolna lučka še vedno
sveti, to potrjuje, da gre za okvaro sistema SCR.
Opozorilna lučka
AdBlue utripa in prikazano je
sporočilo »Emissions fault: Starting prevented
in X milj/kilometrov" ali "NO START IN X milj/
kilometrov«, ki nakazuje doseg v miljah ali
kilometrih.
Med vožnjo se sporočilo prikaže vsakih 30
sekund. Opozorilo se ponovi ob vključitvi
kontakta.
Prevozite lahko še 1.100
km, preden se vklopi
sistem za blokado zagona motorja .
Delovanje sistema naj čim prej preveri
servisna mreža CITROËN ali kvalificirana
servisna delavnica.
Zagon vozila onemogočen
Kadar vklopite kontakt, se prikaže sporočilo
»Emissions fault: Starting prevented« ali »NO
START IN«.
Za ponovni zagon motorja se obrnite na
servisno mrežo CITROËN ali kvalificirano
servisno delavnico.
Reostat za osvetlitev
Omogoča ročno prilagajanje osvetlitve
instrumentne plošče in gumbov glede na raven
zunanje svetlobe.

21
Instrumentna plošča
1

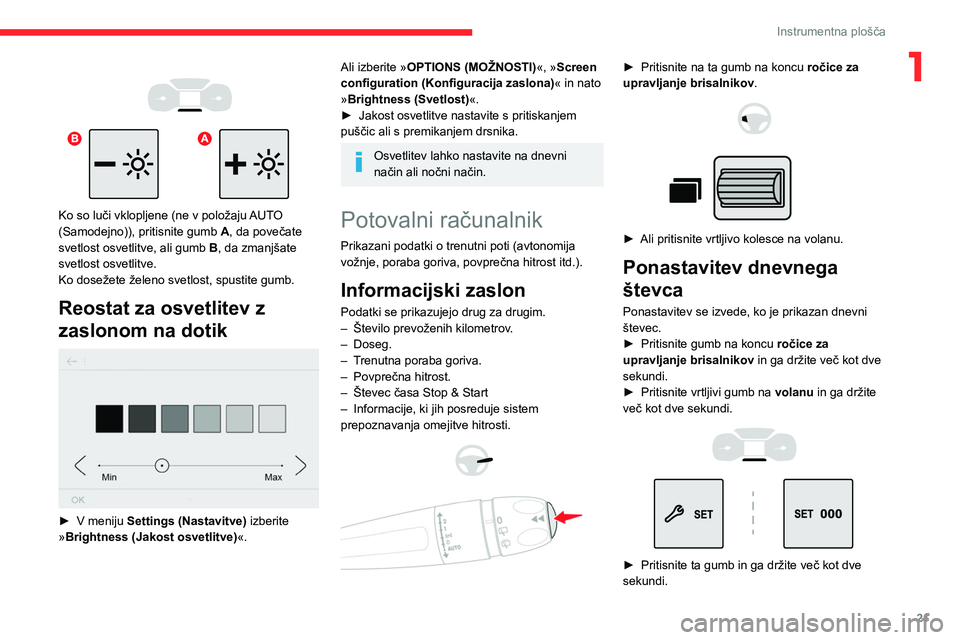

Ko so luči vklopljene (ne v položaju AUTO
(Samodejno)), pritisnite gumb A, da povečate
svetlost osvetlitve, ali gumb B, da zmanjšate
svetlost osvetlitve.
Ko dosežete želeno svetlost, spustite gumb.
Reostat za osvetlitev z
zaslonom na dotik


► V meniju Settings (Nastavitve) izberite
»Brightness (Jakost osvetlitve) «.
Ali izberite »OPTIONS (MOŽNOSTI) «, »Screen
configuration (Konfiguracija zaslona) « in nato
»Brightness (Svetlost)«.
►

Jakost osvetlitve nastavite s pritiskanjem
puščic ali s premikanjem drsnika.
Osvetlitev lahko nastavite na dnevni
način ali nočni način.
Potovalni računalnik
Prikazani podatki o trenutni poti (avtonomija
vožnje, poraba goriva, povprečna hitrost itd.).
Informacijski zaslon
Podatki se prikazujejo drug za drugim.
– Število prevoženih kilometrov .
–

Doseg.
–


T
renutna poraba goriva.
–

Povprečna hitrost.
–


Števec časa Stop & Start
–


Informacije, ki jih posreduje sistem
prepoznavanja omejitve hitrosti.




► Pritisnite na ta gumb na koncu ročice za
upravljanje brisalnikov .




► Ali pritisnite vrtljivo kolesce na volanu.
Ponastavitev dnevnega
števca
Ponastavitev se izvede, ko je prikazan dnevni
števec.
►
Pritisnite gumb na koncu ročice za
upravljanje brisalnikov

in ga držite več kot dve
sekundi.
►

Pritisnite vrtljivi gumb na volanu

in ga držite
več kot dve sekundi.




► Pritisnite ta gumb in ga držite več kot dve
sekundi.

22
Instrumentna plošča

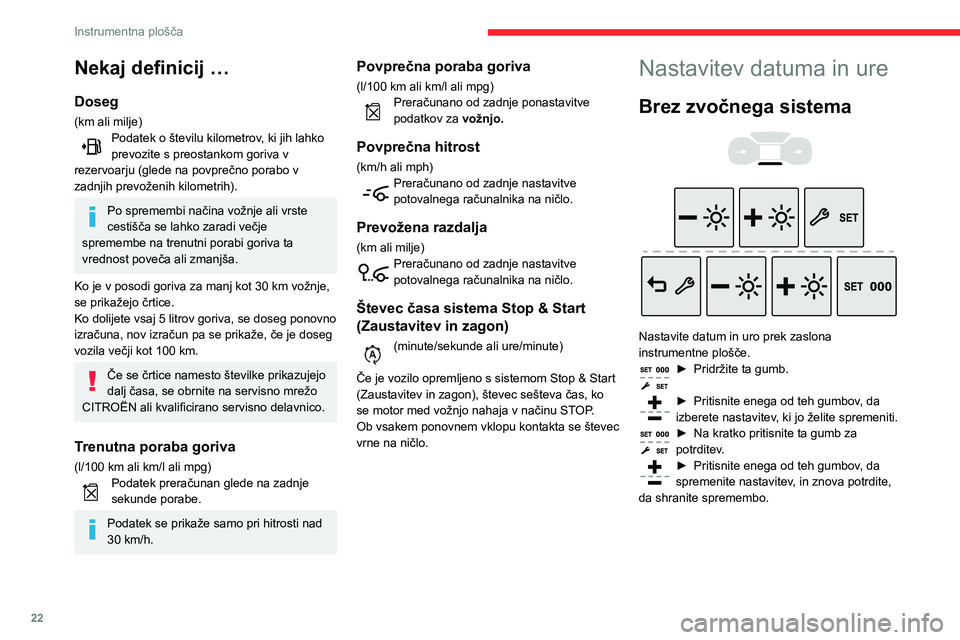

Nekaj definicij …
Doseg
(km ali milje)Podatek o številu kilometrov, ki jih lahko
prevozite s preostankom goriva v
rezervoarju (glede na povprečno porabo v
zadnjih prevoženih kilometrih).
Po spremembi načina vožnje ali vrste
cestišča se lahko zaradi večje
spremembe na trenutni porabi goriva ta
vrednost poveča ali zmanjša.
Ko je v posodi goriva za manj kot 30
km vožnje,
se prikažejo črtice.
Ko dolijete vsaj 5 litrov goriva, se doseg ponovno
izračuna, nov izračun pa se prikaže, če je doseg
vozila večji kot 100
km.
Če se črtice namesto številke prikazujejo
dalj časa, se obrnite na servisno mrežo
CITROËN ali kvalificirano servisno delavnico.
Trenutna poraba goriva
(l/100 km ali km/l ali mpg)Podatek preračunan glede na zadnje
sekunde porabe.
Podatek se prikaže samo pri hitrosti nad
30 km/h.
Povprečna poraba goriva
(l/100 km ali km/l ali mpg)Preračunano od zadnje ponastavitve
podatkov za vožnjo.
Povprečna hitrost
(km/h ali mph)Preračunano od zadnje nastavitve
potovalnega računalnika na ničlo.
Prevožena razdalja
(km ali milje)Preračunano od zadnje nastavitve
potovalnega računalnika na ničlo.
Števec časa sistema Stop & Start
(Zaustavitev in zagon)
(minute/sekunde ali ure/minute)
Če je vozilo opremljeno s sistemom Stop & Start
(Zaustavitev in zagon), števec sešteva čas, ko
se motor med vožnjo nahaja v načinu STOP.
Ob vsakem ponovnem vklopu kontakta se števec
vrne na ničlo.
Nastavitev datuma in ure
Brez zvočnega sistema



Nastavite datum in uro prek zaslona
instrumentne plošče.
► Pridržite ta gumb.
► Pritisnite enega od teh gumbov , da
izberete nastavitev, ki jo želite spremeniti.
► Na kratko pritisnite ta gumb za
potrditev .
► Pritisnite enega od teh gumbov , da
spremenite nastavitev, in znova potrdite,
da shranite spremembo.
