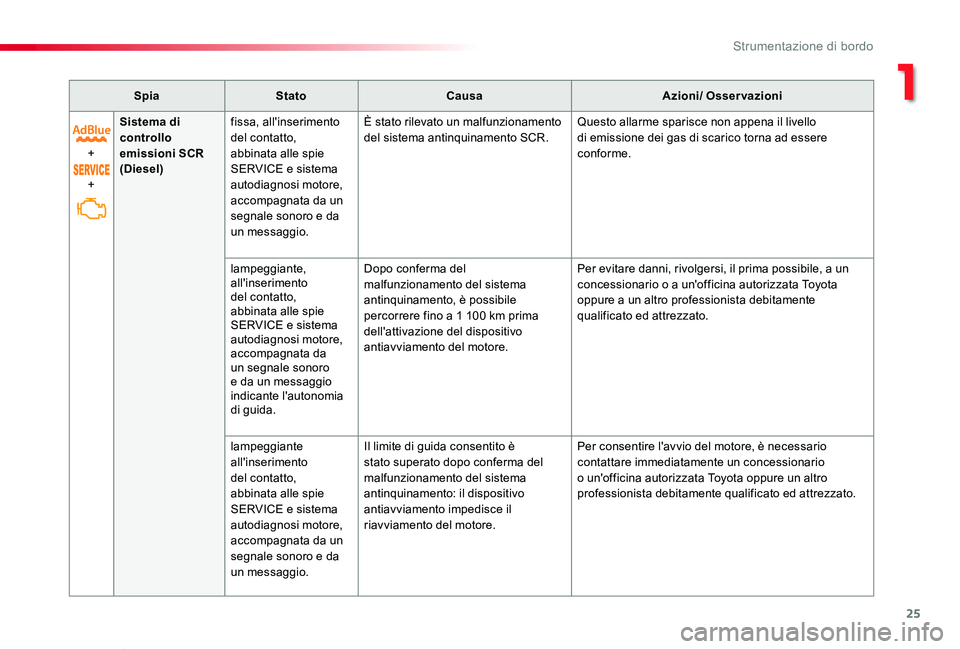

25
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
+
+
Sistema di controllo emissioni SCR (Diesel)
fissa, all'inserimento del contatto, abbinata alle spie SERVICE e sistema autodiagnosi motore, accompagnata da un segnale sonoro e da un messaggio.
È stato rilevato un malfunzionamento del sistema antinquinamento SCR.Questo allarme sparisce non appena il livello di emissione dei gas di scarico torna ad essere conforme.
lampeggiante, all'inserimento del contatto, abbinata alle spie SERVICE e sistema autodiagnosi motore, accompagnata da un segnale sonoro e da un messaggio indicante l'autonomia di guida.
Dopo conferma del malfunzionamento del sistema antinquinamento, è possibile percorrere fino a 1 100 km prima dell'attivazione del dispositivo antiavviamento del motore.
Per evitare danni, rivolgersi, il prima possibile, a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista debitamente qualificato ed attrezzato.
lampeggiante all'inserimento del contatto, abbinata alle spie SERVICE e sistema autodiagnosi motore, accompagnata da un segnale sonoro e da un messaggio.
Il limite di guida consentito è stato superato dopo conferma del malfunzionamento del sistema antinquinamento: il dispositivo antiavviamento impedisce il riavviamento del motore.
Per consentire l'avvio del motore, è necessario contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
1
Strumentazione di bordo

26
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni

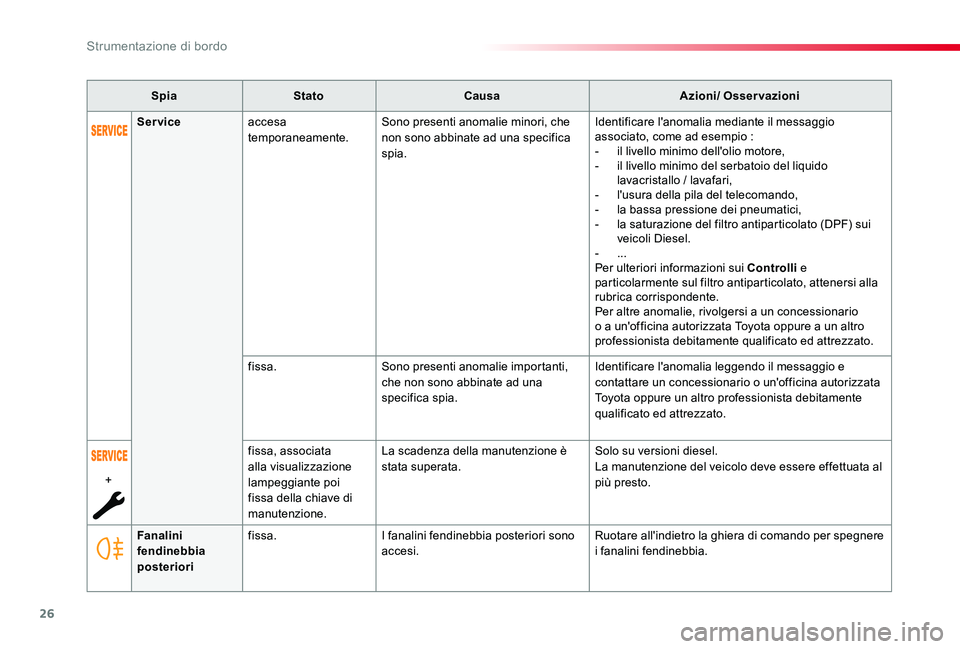

Fanalini fendinebbia posteriori
fissa.I fanalini fendinebbia posteriori sono accesi.Ruotare all'indietro la ghiera di comando per spegnere i fanalini fendinebbia.
Serviceaccesa temporaneamente.Sono presenti anomalie minori, che non sono abbinate ad una specifica spia.
Identificare l'anomalia mediante il messaggio associato, come ad esempio :- il livello minimo dell'olio motore,- il livello minimo del serbatoio del liquido lavacristallo / lavafari,- l'usura della pila del telecomando,- la bassa pressione dei pneumatici,- la saturazione del filtro antiparticolato (DPF) sui veicoli Diesel.- ...Per ulteriori informazioni sui Controlli e particolarmente sul filtro antiparticolato, attenersi alla rubrica corrispondente.Per altre anomalie, rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista debitamente qualificato ed attrezzato.
fissa.Sono presenti anomalie importanti, che non sono abbinate ad una specifica spia.
Identificare l'anomalia leggendo il messaggio e contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
+
fissa, associata alla visualizzazione lampeggiante poi fissa della chiave di manutenzione.
La scadenza della manutenzione è stata superata.Solo su versioni diesel.La manutenzione del veicolo deve essere effettuata al più presto.
Strumentazione di bordo

27
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni

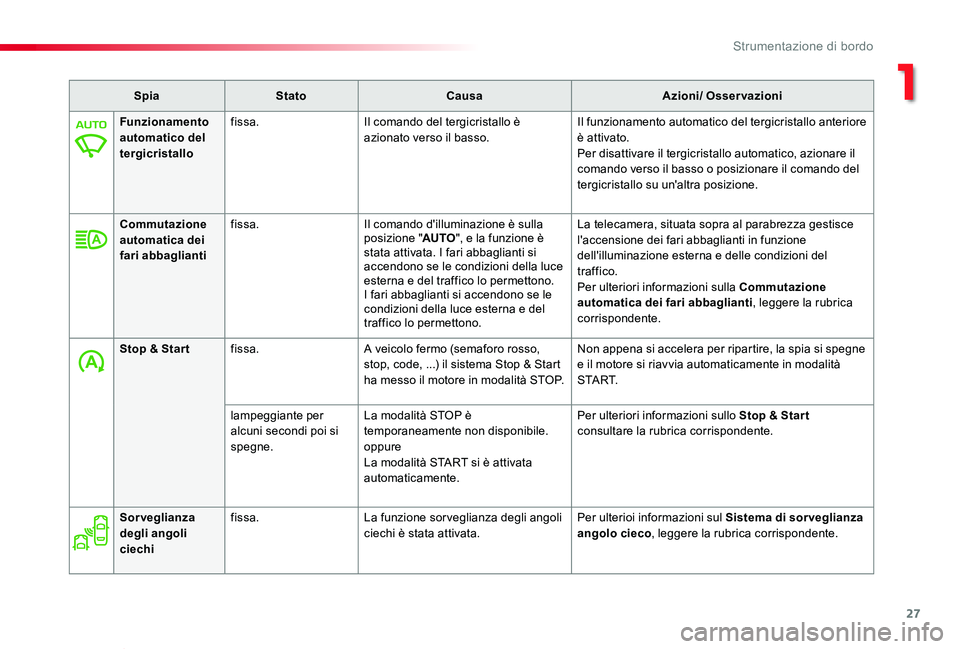

Funzionamento automatico del tergicristallo
fissa.Il comando del tergicristallo è azionato verso il basso.Il funzionamento automatico del tergicristallo anteriore è attivato.Per disattivare il tergicristallo automatico, azionare il comando verso il basso o posizionare il comando del tergicristallo su un'altra posizione.
Commutazione automatica dei fari abbaglianti
fissa.Il comando d'illuminazione è sulla posizione "AUTO", e la funzione è stata attivata. I fari abbaglianti si accendono se le condizioni della luce esterna e del traffico lo permettono.I fari abbaglianti si accendono se le condizioni della luce esterna e del traffico lo permettono.
La telecamera, situata sopra al parabrezza gestisce l'accensione dei fari abbaglianti in funzione dell'illuminazione esterna e delle condizioni del traffico.Per ulteriori informazioni sulla Commutazione automatica dei fari abbaglianti, leggere la rubrica corrispondente.
Stop & Star tfissa.A veicolo fermo (semaforo rosso, stop, code, ...) il sistema Stop & Start ha messo il motore in modalità STOP.
Non appena si accelera per ripartire, la spia si spegne e il motore si riavvia automaticamente in modalità S TA R T.
lampeggiante per alcuni secondi poi si spegne.
La modalità STOP è temporaneamente non disponibile.oppureLa modalità START si è attivata automaticamente.
Per ulteriori informazioni sullo Stop & Star t consultare la rubrica corrispondente.
Sorveglianza degli angoli ciechi
fissa.La funzione sorveglianza degli angoli ciechi è stata attivata.Per ulterioi informazioni sul Sistema di sorveglianza angolo cieco, leggere la rubrica corrispondente.
1
Strumentazione di bordo

28
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019

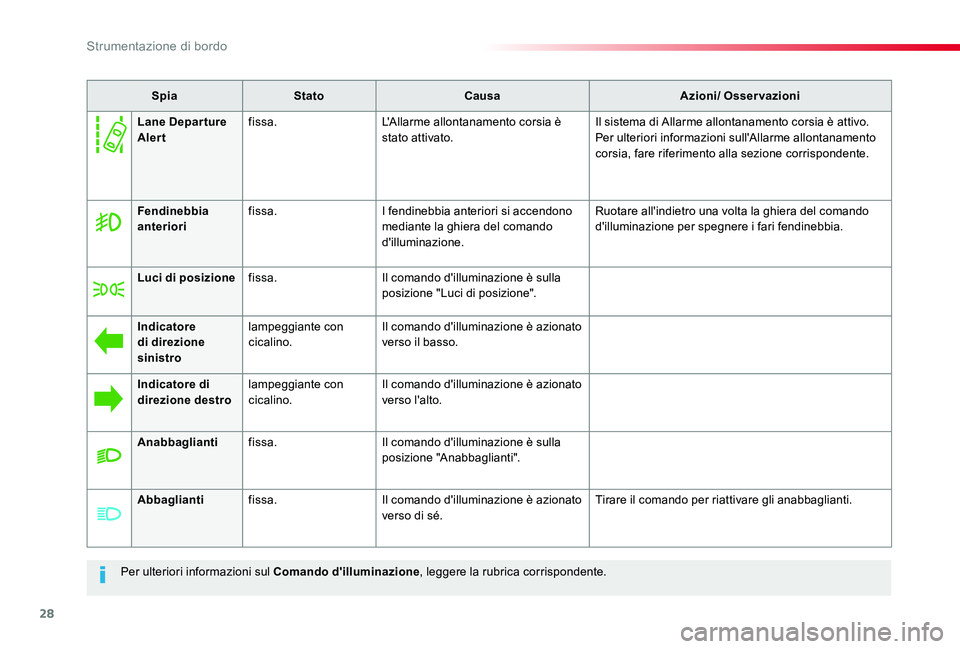

Per ulteriori informazioni sul Comando d'illuminazione, leggere la rubrica corrispondente.
SpiaStatoCausaAzioni/ Osservazioni
Fendinebbia anteriorifissa.I fendinebbia anteriori si accendono mediante la ghiera del comando d'illuminazione.
Ruotare all'indietro una volta la ghiera del comando d'illuminazione per spegnere i fari fendinebbia.
Luci di posizionefissa.Il comando d'illuminazione è sulla posizione "Luci di posizione".
Indicatore di direzione sinistro
lampeggiante con cicalino.Il comando d'illuminazione è azionato verso il basso.
Indicatore di direzione destrolampeggiante con cicalino.Il comando d'illuminazione è azionato verso l'alto.
Anabbagliantifissa.Il comando d'illuminazione è sulla posizione "Anabbaglianti".
Abbagliantifissa.Il comando d'illuminazione è azionato verso di sé.Tirare il comando per riattivare gli anabbaglianti.
Lane Depar ture Alertfissa.L'Allarme allontanamento corsia è stato attivato.Il sistema di Allarme allontanamento corsia è attivo.Per ulteriori informazioni sull'Allarme allontanamento corsia, fare riferimento alla sezione corrispondente.
Strumentazione di bordo

29
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019

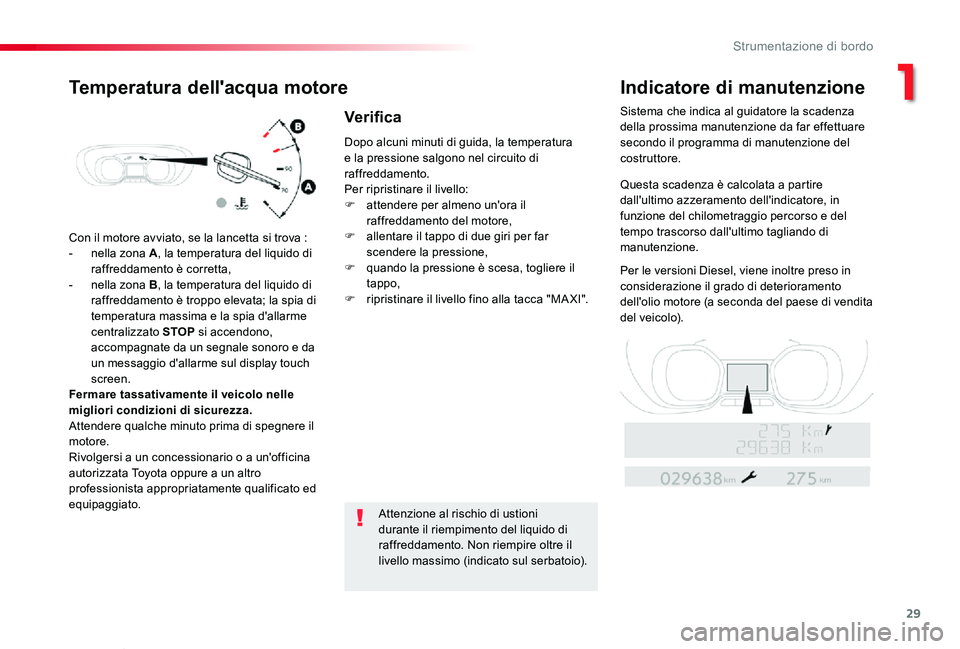

Con il motore avviato, se la lancetta si trova :
- nella zona A, la temperatura del liquido di raffreddamento è corretta,- nella zona B, la temperatura del liquido di raffreddamento è troppo elevata; la spia di temperatura massima e la spia d'allarme centralizzato STOP si accendono, accompagnate da un segnale sonoro e da un messaggio d'allarme sul display touch screen.Fermare tassativamente il veicolo nelle migliori condizioni di sicurezza.Attendere qualche minuto prima di spegnere il motore.Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Dopo alcuni minuti di guida, la temperatura e la pressione salgono nel circuito di raffreddamento.Per ripristinare il livello:F attendere per almeno un'ora il raffreddamento del motore,F allentare il tappo di due giri per far scendere la pressione,F quando la pressione è scesa, togliere il tappo,F ripristinare il livello fino alla tacca "MA XI".
Attenzione al rischio di ustioni durante il riempimento del liquido di
raffreddamento. Non riempire oltre il livello massimo (indicato sul serbatoio).
Temperatura dell'acqua motoreIndicatore di manutenzione
Sistema che indica al guidatore la scadenza della prossima manutenzione da far effettuare secondo il programma di manutenzione del costruttore.
Questa scadenza è calcolata a partire dall'ultimo azzeramento dell'indicatore, in funzione del chilometraggio percorso e del tempo trascorso dall'ultimo tagliando di manutenzione.
Per le versioni Diesel, viene inoltre preso in considerazione il grado di deterioramento dell'olio motore (a seconda del paese di vendita del veicolo).
Verifica
1
Strumentazione di bordo

30
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019

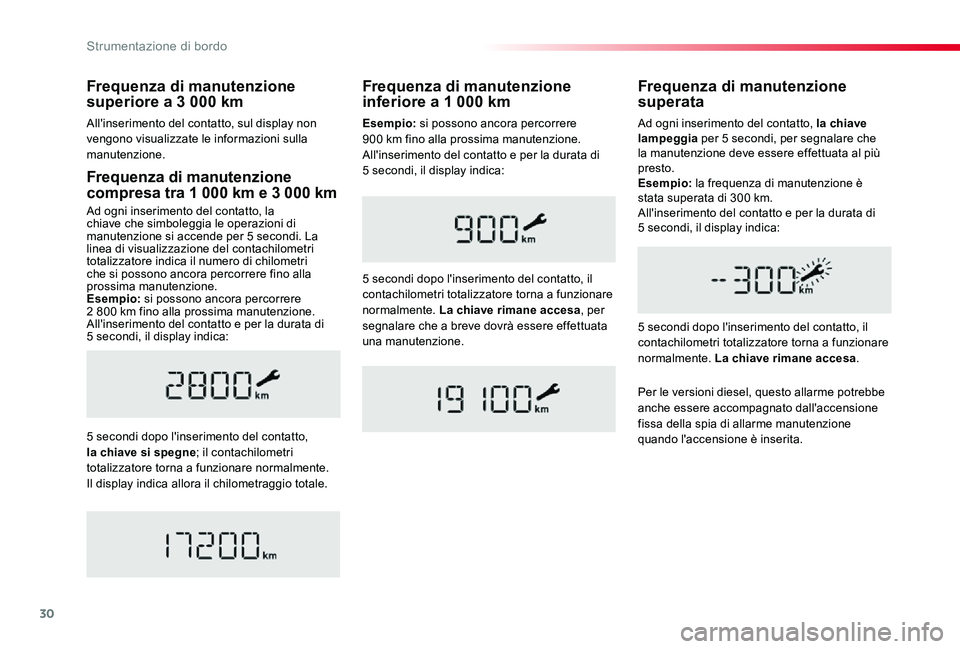

Frequenza di manutenzione compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la chiave che simboleggia le operazioni di manutenzione si accende per 5 secondi. La linea di visualizzazione del contachilometri totalizzatore indica il numero di chilometri che si possono ancora percorrere fino alla prossima manutenzione.Esempio: si possono ancora percorrere 2 800 km fino alla prossima manutenzione.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, la chiave si spegne; il contachilometri totalizzatore torna a funzionare normalmente. Il display indica allora il chilometraggio totale.
Frequenza di manutenzione superata
5 secondi dopo l'inserimento del contatto, il contachilometri totalizzatore torna a funzionare normalmente. La chiave rimane accesa.
Ad ogni inserimento del contatto, la chiave lampeggia per 5 secondi, per segnalare che la manutenzione deve essere effettuata al più presto.Esempio: la frequenza di manutenzione è stata superata di 300 km.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
Frequenza di manutenzione inferiore a 1 000 km
5 secondi dopo l'inserimento del contatto, il contachilometri totalizzatore torna a funzionare normalmente. La chiave rimane accesa, per segnalare che a breve dovrà essere effettuata una manutenzione.
Per le versioni diesel, questo allarme potrebbe anche essere accompagnato dall'accensione fissa della spia di allarme manutenzione quando l'accensione è inserita.
Frequenza di manutenzione superiore a 3 000 km
All'inserimento del contatto, sul display non vengono visualizzate le informazioni sulla manutenzione.
Esempio: si possono ancora percorrere 900 km fino alla prossima manutenzione.All'inserimento del contatto e per la durata di 5 secondi, il display indica:
Strumentazione di bordo

31
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019

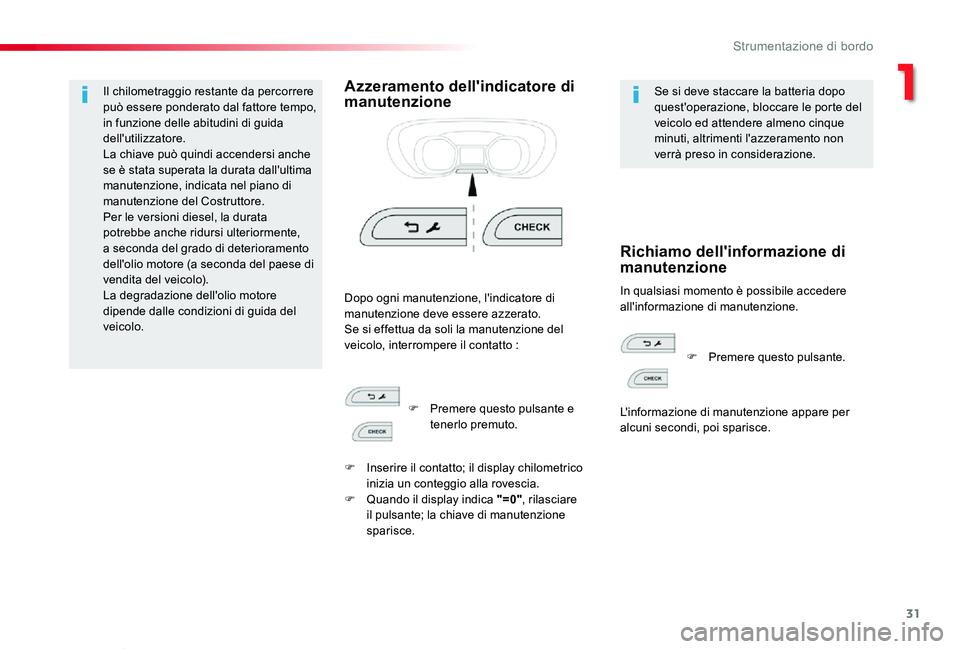

Il chilometraggio restante da percorrere può essere ponderato dal fattore tempo, in funzione delle abitudini di guida dell'utilizzatore.La chiave può quindi accendersi anche se è stata superata la durata dall'ultima manutenzione, indicata nel piano di manutenzione del Costruttore.Per le versioni diesel, la durata potrebbe anche ridursi ulteriormente, a seconda del grado di deterioramento dell'olio motore (a seconda del paese di vendita del veicolo).La degradazione dell'olio motore dipende dalle condizioni di guida del veicolo.
Azzeramento dell'indicatore di manutenzioneSe si deve staccare la batteria dopo quest'operazione, bloccare le porte del veicolo ed attendere almeno cinque minuti, altrimenti l'azzeramento non verrà preso in considerazione.
In qualsiasi momento è possibile accedere all'informazione di manutenzione.Dopo ogni manutenzione, l'indicatore di manutenzione deve essere azzerato.Se si effettua da soli la manutenzione del veicolo, interrompere il contatto :
Richiamo dell'informazione di manutenzione
F Premere questo pulsante e tenerlo premuto.
F Inserire il contatto; il display chilometrico inizia un conteggio alla rovescia.F Quando il display indica "=0", rilasciare il pulsante; la chiave di manutenzione sparisce.
F Premere questo pulsante.
L'informazione di manutenzione appare per alcuni secondi, poi sparisce.
1
Strumentazione di bordo

32
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019

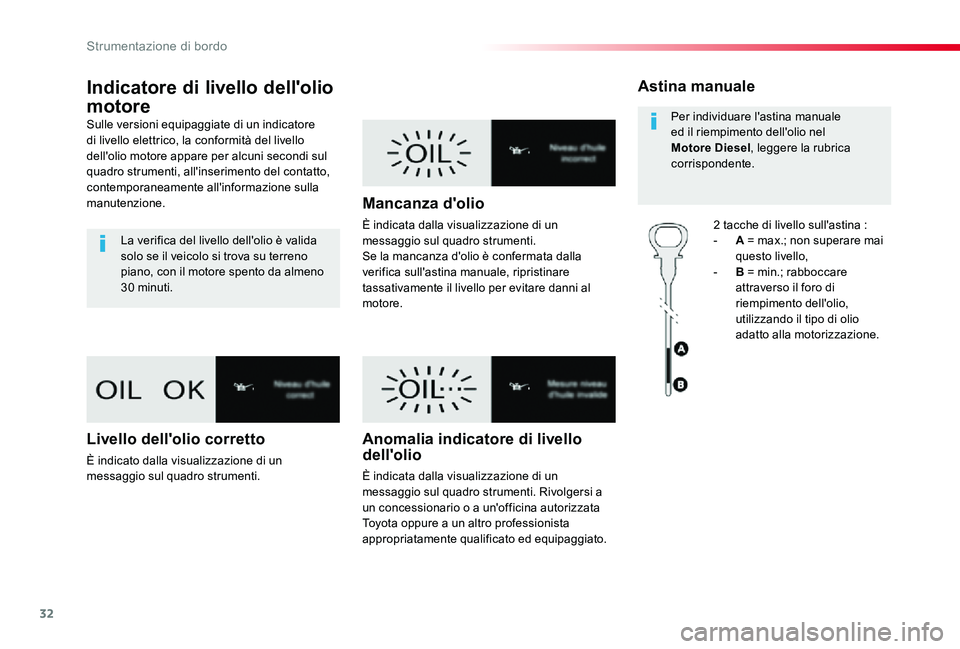

Indicatore di livello dell'olio
motore
Sulle versioni equipaggiate di un indicatore di livello elettrico, la conformità del livello dell'olio motore appare per alcuni secondi sul quadro strumenti, all'inserimento del contatto, contemporaneamente all'informazione sulla manutenzione.
La verifica del livello dell'olio è valida solo se il veicolo si trova su terreno piano, con il motore spento da almeno 30 minuti.
Livello dell'olio corretto
È indicato dalla visualizzazione di un messaggio sul quadro strumenti.
Mancanza d'olio
È indicata dalla visualizzazione di un messaggio sul quadro strumenti.Se la mancanza d'olio è confermata dalla verifica sull'astina manuale, ripristinare tassativamente il livello per evitare danni al motore.
Anomalia indicatore di livello dell'olio
È indicata dalla visualizzazione di un messaggio sul quadro strumenti. Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Astina manuale
2 tacche di livello sull'astina :- A = max.; non superare mai questo livello,- B = min.; rabboccare attraverso il foro di riempimento dell'olio, utilizzando il tipo di olio adatto alla motorizzazione.
Per individuare l'astina manuale ed il riempimento dell'olio nel Motore Diesel, leggere la rubrica corrispondente.
