2020 TOYOTA PROACE VERSO Manuale duso (in Italian)

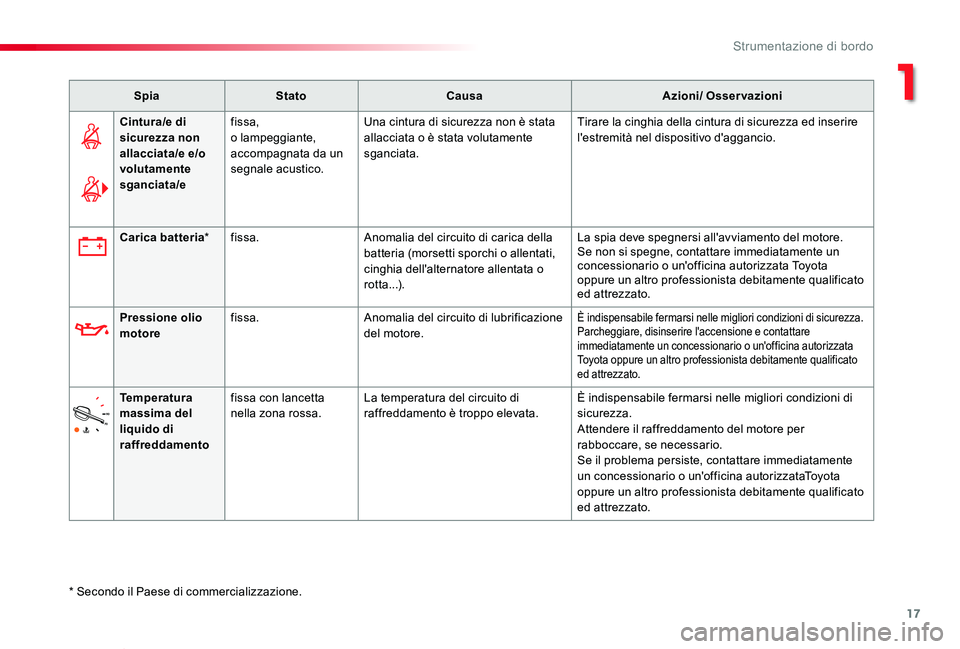

17
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Cintura/e di sicurezza non allacciata/e e/o volutamente sganciata/e
fissa,o lampeggiante, accompagnata da un segnale acustico.
Una cintura di sicurezza non è stata allacciata o è stata volutamente sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire l'estremità nel dispositivo d'aggancio.
* Secondo il Paese di commercializzazione.
Carica batteria*fissa.Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati, cinghia dell'alternatore allentata o rotta...).
La spia deve spegnersi all'avviamento del motore.Se non si spegne, contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
Pressione olio motorefissa.Anomalia del circuito di lubrificazione del motore.È indispensabile fermarsi nelle migliori condizioni di sicurezza.Parcheggiare, disinserire l'accensione e contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
Temperatura massima del liquido di
raffreddamento
fissa con lancetta nella zona rossa.La temperatura del circuito di raffreddamento è troppo elevata.È indispensabile fermarsi nelle migliori condizioni di sicurezza.Attendere il raffreddamento del motore per
rabboccare, se necessario.Se il problema persiste, contattare immediatamente un concessionario o un'officina autorizzataToyota oppure un altro professionista debitamente qualificato ed attrezzato.
1
Strumentazione di bordo

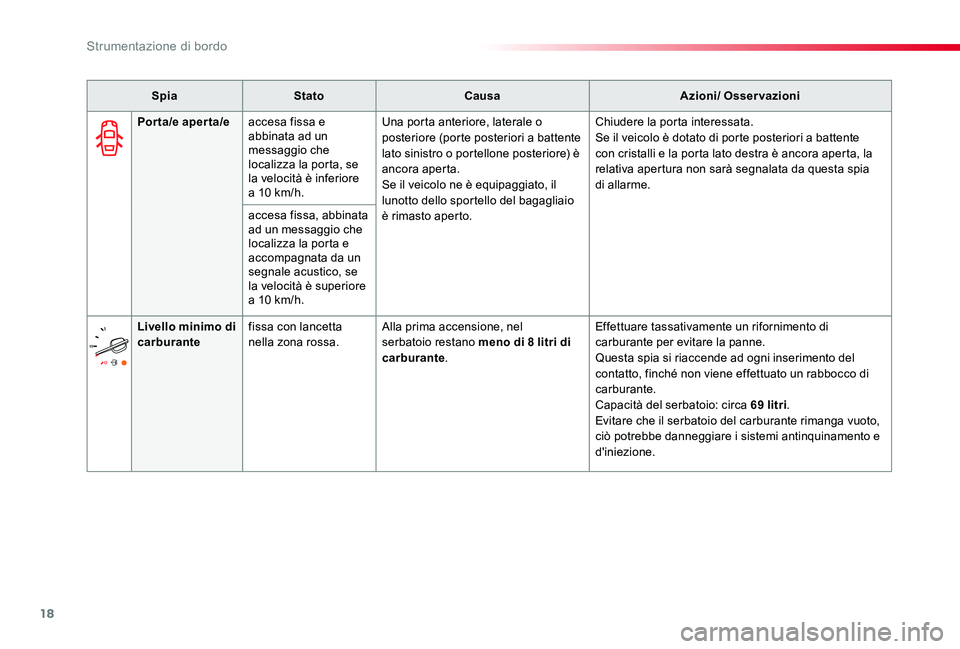

18
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Porta/e aperta/eaccesa fissa e abbinata ad un messaggio che localizza la porta, se la velocità è inferiore a 10 km/h.
Una porta anteriore, laterale o posteriore (porte posteriori a battente lato sinistro o portellone posteriore) è ancora aperta.Se il veicolo ne è equipaggiato, il lunotto dello sportello del bagagliaio è rimasto aperto.
Chiudere la porta interessata.Se il veicolo è dotato di porte posteriori a battente con cristalli e la porta lato destra è ancora aperta, la relativa apertura non sarà segnalata da questa spia di allarme.
accesa fissa, abbinata ad un messaggio che localizza la porta e accompagnata da un segnale acustico, se la velocità è superiore a 10 km/h.
Livello minimo di carburantefissa con lancetta nella zona rossa.Alla prima accensione, nel serbatoio restano meno di 8 litri di carburante.
Effettuare tassativamente un rifornimento di carburante per evitare la panne.Questa spia si riaccende ad ogni inserimento del contatto, finché non viene effettuato un rabbocco di carburante.Capacità del serbatoio: circa 69 litri.Evitare che il serbatoio del carburante rimanga vuoto, ciò potrebbe danneggiare i sistemi antinquinamento e
d'iniezione.
Strumentazione di bordo

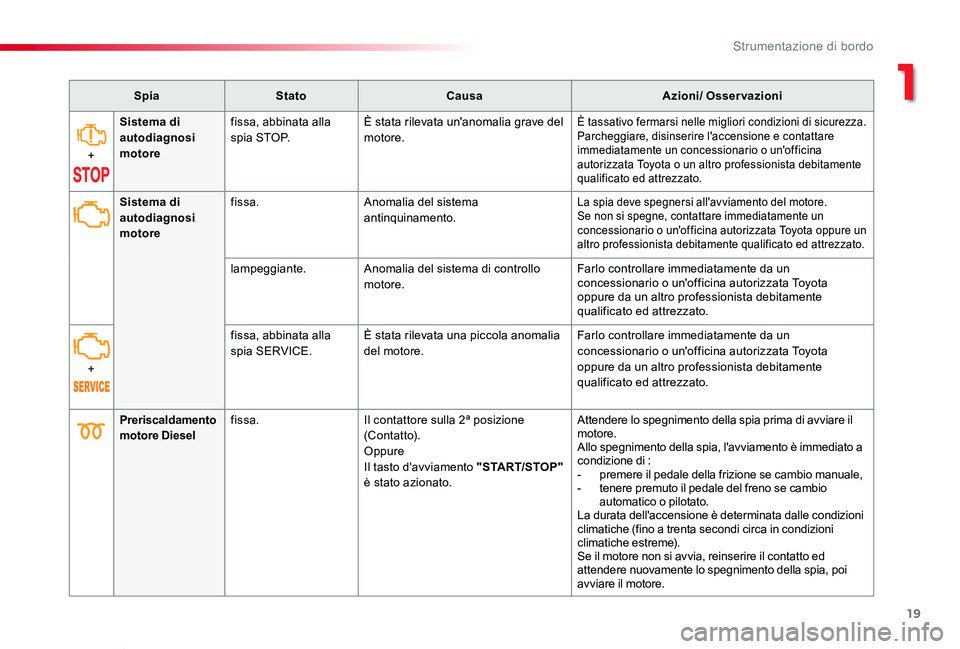

19
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
+
Sistema di autodiagnosi motore
fissa, abbinata alla s p i a S T O P.È stata rilevata un'anomalia grave del motore.È tassativo fermarsi nelle migliori condizioni di sicurezza.Parcheggiare, disinserire l'accensione e contattare immediatamente un concessionario o un'officina autorizzata Toyota o un altro professionista debitamente qualificato ed attrezzato.
Preriscaldamento motore Dieselfissa.Il contattore sulla 2ª posizione (C o nt at to).OppureIl tasto d'avviamento "START/STOP" è stato azionato.
Attendere lo spegnimento della spia prima di avviare il motore.Allo spegnimento della spia, l'avviamento è immediato a condizione di :- premere il pedale della frizione se cambio manuale,- tenere premuto il pedale del freno se cambio automatico o pilotato.La durata dell'accensione è determinata dalle condizioni climatiche (fino a trenta secondi circa in condizioni climatiche estreme).Se il motore non si avvia, reinserire il contatto ed attendere nuovamente lo spegnimento della spia, poi avviare il motore.
Sistema di autodiagnosi motore
fissa.Anomalia del sistema antinquinamento.La spia deve spegnersi all'avviamento del motore.Se non si spegne, contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
lampeggiante.Anomalia del sistema di controllo motore.Farlo controllare immediatamente da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
+
fissa, abbinata alla spia SERVICE.È stata rilevata una piccola anomalia del motore.Farlo controllare immediatamente da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
1
Strumentazione di bordo

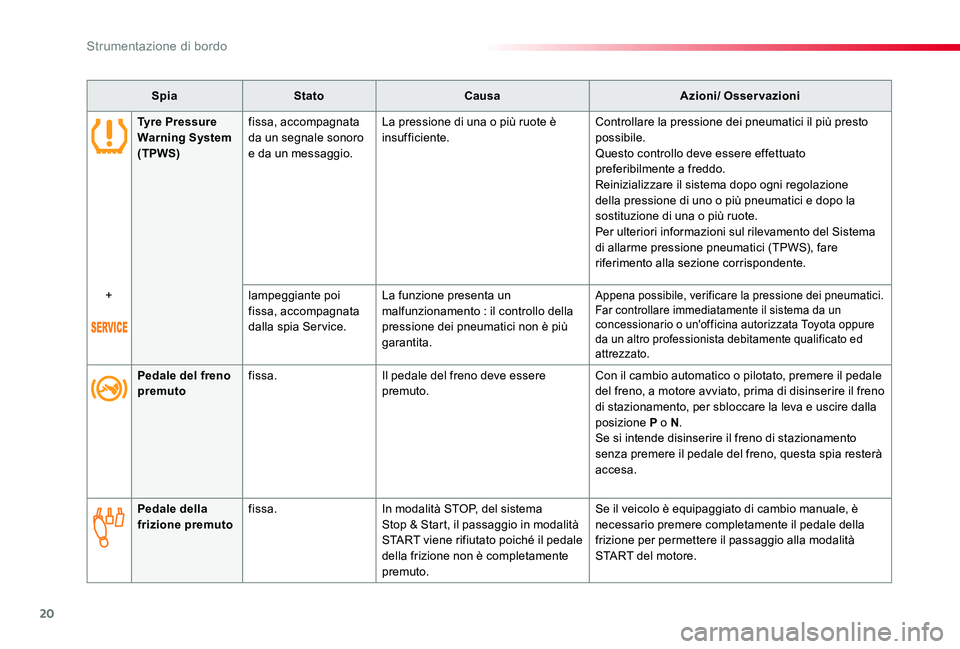

20
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Pedale del freno premutofissa.Il pedale del freno deve essere premuto.Con il cambio automatico o pilotato, premere il pedale del freno, a motore avviato, prima di disinserire il freno di stazionamento, per sbloccare la leva e uscire dalla posizione P o N.Se si intende disinserire il freno di stazionamento senza premere il pedale del freno, questa spia resterà accesa.
Pedale della frizione premutofissa.In modalità STOP, del sistema Stop & Start, il passaggio in modalità START viene rifiutato poiché il pedale della frizione non è completamente premuto.
Se il veicolo è equipaggiato di cambio manuale, è necessario premere completamente il pedale della frizione per permettere il passaggio alla modalità START del motore.
Tyre Pressure Warning System (TPWS)
fissa, accompagnata da un segnale sonoro e da un messaggio.
La pressione di una o più ruote è insufficiente.Controllare la pressione dei pneumatici il più presto possibile.Questo controllo deve essere effettuato preferibilmente a freddo.Reinizializzare il sistema dopo ogni regolazione della pressione di uno o più pneumatici e dopo la sostituzione di una o più ruote.Per ulteriori informazioni sul rilevamento del Sistema di allarme pressione pneumatici (TPWS), fare riferimento alla sezione corrispondente.
+lampeggiante poi fissa, accompagnata dalla spia Service.
La funzione presenta un malfunzionamento : il controllo della pressione dei pneumatici non è più garantita.
Appena possibile, verificare la pressione dei pneumatici.Far controllare immediatamente il sistema da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Strumentazione di bordo

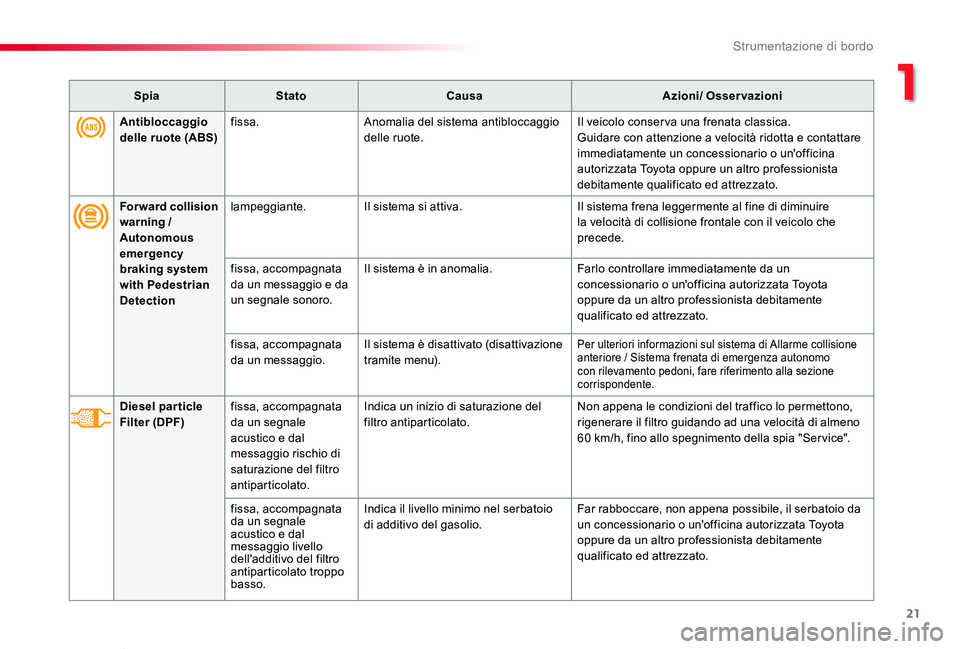

21
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Forward collision warning / Autonomous
emergency braking system with Pedestrian Detection
lampeggiante.Il sistema si attiva.Il sistema frena leggermente al fine di diminuire la velocità di collisione frontale con il veicolo che precede.
fissa, accompagnata da un messaggio e da un segnale sonoro.
Il sistema è in anomalia.Farlo controllare immediatamente da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
fissa, accompagnata da un messaggio.Il sistema è disattivato (disattivazione tramite menu).Per ulteriori informazioni sul sistema di Allarme collisione anteriore / Sistema frenata di emergenza autonomo con rilevamento pedoni, fare riferimento alla sezione corrispondente.
Diesel par ticle Filter (DPF)fissa, accompagnata da un segnale acustico e dal messaggio rischio di saturazione del filtro antiparticolato.
Indica un inizio di saturazione del filtro antiparticolato.Non appena le condizioni del traffico lo permettono, rigenerare il filtro guidando ad una velocità di almeno 60 km/h, fino allo spegnimento della spia "Service".
fissa, accompagnata da un segnale acustico e dal messaggio livello dell'additivo del filtro antiparticolato troppo basso.
Indica il livello minimo nel serbatoio di additivo del gasolio.Far rabboccare, non appena possibile, il serbatoio da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Antibloccaggio delle ruote (ABS)fissa.Anomalia del sistema antibloccaggio delle ruote.Il veicolo conser va una frenata classica.Guidare con attenzione a velocità ridotta e contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
1
Strumentazione di bordo

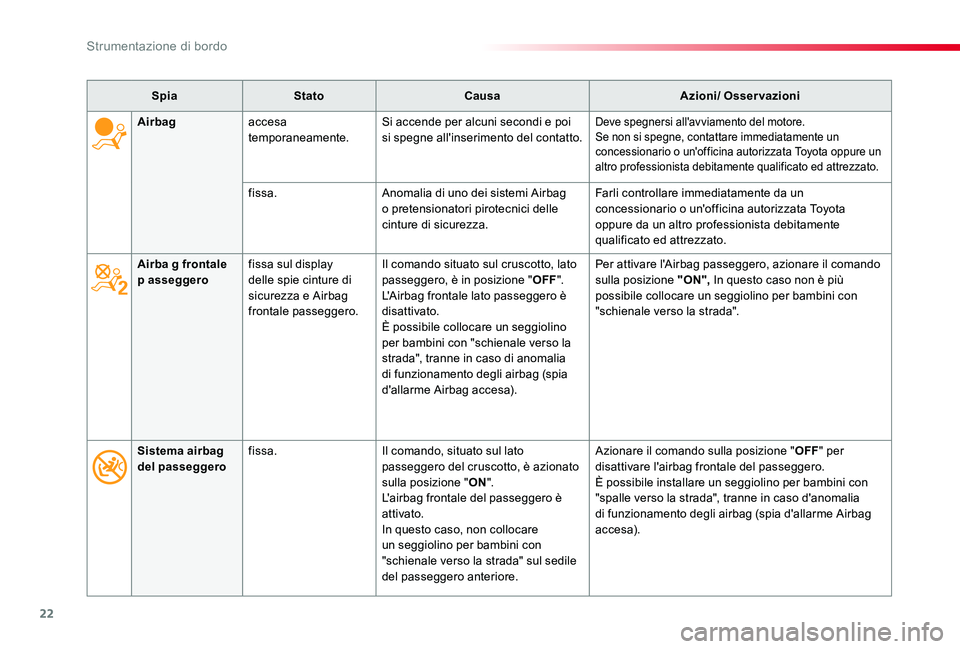

22
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Airba g frontale p asseggerofissa sul display delle spie cinture di sicurezza e Airbag frontale passeggero.
Il comando situato sul cruscotto, lato passeggero, è in posizione "OFF".L'Airbag frontale lato passeggero è disattivato.È possibile collocare un seggiolino per bambini con "schienale verso la strada", tranne in caso di anomalia di funzionamento degli airbag (spia d'allarme Airbag accesa).
Per attivare l'Airbag passeggero, azionare il comando sulla posizione "ON", In questo caso non è più possibile collocare un seggiolino per bambini con "schienale verso la strada".
Airbagaccesa temporaneamente.Si accende per alcuni secondi e poi si spegne all'inserimento del contatto.Deve spegnersi all'avviamento del motore.Se non si spegne, contattare immediatamente un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.
fissa.Anomalia di uno dei sistemi Airbag o pretensionatori pirotecnici delle cinture di sicurezza.
Farli controllare immediatamente da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Sistema airbag del passeggerofissa.Il comando, situato sul lato passeggero del cruscotto, è azionato sulla posizione "ON".L'airbag frontale del passeggero è attivato.In questo caso, non collocare un seggiolino per bambini con "schienale verso la strada" sul sedile del passeggero anteriore.
Azionare il comando sulla posizione "OFF" per disattivare l'airbag frontale del passeggero.È possibile installare un seggiolino per bambini con "spalle verso la strada", tranne in caso d'anomalia di funzionamento degli airbag (spia d'allarme Airbag accesa).
Strumentazione di bordo

23
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
SpiaStatoCausaAzioni/ Osservazioni
Servosterzofissa.Anomalia del servosterzo.Guidare con prudenza e a velocità moderata.Farlo controllare immediatamente da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Controllo dinamico di stabilità (CDS/ASR)
lampeggiante.La regolazione del CDS/ASR si attiva.Il sistema ottimizza la motricità e permette di migliorare la stabilità direzionale del veicolo, in caso di perdita di aderenza o di traiettoria.
fissa.Il sistema CDS/ASR è in anomalia.Far controllare immediatamente il sistema da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Controllo dinamico di stabilità (CDS /ASR)
fissa.Il tasto è azionato e la spia si accende.Il CDS/ASR è disattivato.CDS : controllo dinamico di stabilità.ASR : antipattinamento delle ruote.
Premere il tasto per attivare il CDS/ASR, la relativa spia si spegne.Il sistema CDS/ASR viene automaticamente attivato all'avviamento del veicolo.In caso di disattivazione, il sistema si riattiva automaticamente a partire da 50 km/h.Per ulteriori informazioni sul Programma di stabilità elettronica (ESC) e particolarmente sul CDS/ASR, leggere la rubrica corrispondente.
1
Strumentazione di bordo

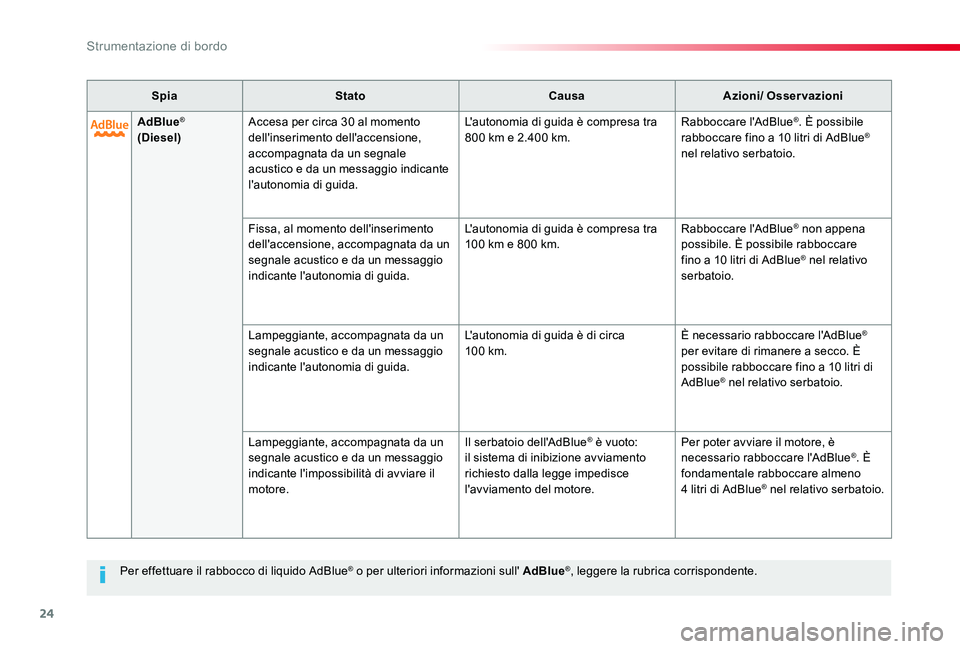

24
Proace_Verso_IT_Chap01_instruments-de-bord_ed01-2019
Per effettuare il rabbocco di liquido AdBlue® o per ulteriori informazioni sull' AdBlue®, leggere la rubrica corrispondente.
SpiaStatoCausaAzioni/ Osservazioni
AdBlue® (Diesel)Accesa per circa 30 al momento dell'inserimento dell'accensione, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e 2.400 km.Rabboccare l'AdBlue®. È possibile rabboccare fino a 10 litri di AdBlue® nel relativo serbatoio.
Fissa, al momento dell'inserimento dell'accensione, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 100 km e 800 km.Rabboccare l'AdBlue® non appena possibile. È possibile rabboccare fino a 10 litri di AdBlue® nel relativo serbatoio.
Lampeggiante, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è di circa 10 0 km.È necessario rabboccare l'AdBlue® per evitare di rimanere a secco. È possibile rabboccare fino a 10 litri di AdBlue® nel relativo serbatoio.
Lampeggiante, accompagnata da un segnale acustico e da un messaggio indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue® è vuoto: il sistema di inibizione avviamento richiesto dalla legge impedisce l'avviamento del motore.
Per poter avviare il motore, è necessario rabboccare l'AdBlue®. È fondamentale rabboccare almeno 4 litri di AdBlue® nel relativo serbatoio.
Strumentazione di bordo
