2020 TOYOTA PROACE VERSO Manuale duso (in Italian)

113
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

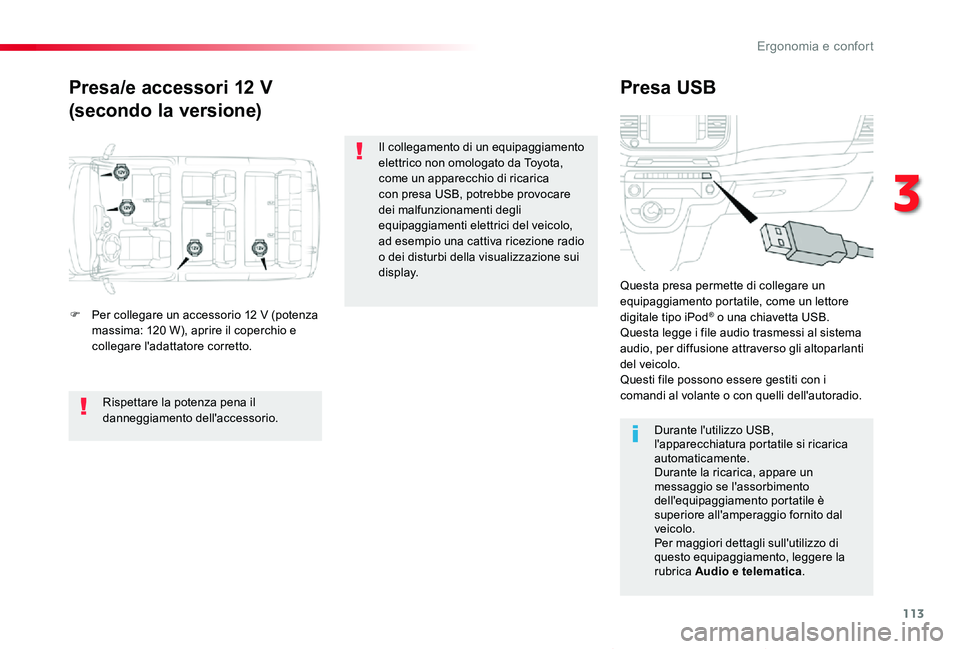

Presa/e accessori 12 V
(secondo la versione)
Presa USB
F Per collegare un accessorio 12 V (potenza massima: 120 W), aprire il coperchio e collegare l'adattatore corretto.
Questa presa permette di collegare un equipaggiamento portatile, come un lettore digitale tipo iPod® o una chiavetta USB. Questa legge i file audio trasmessi al sistema audio, per diffusione attraverso gli altoparlanti del veicolo.Questi file possono essere gestiti con i comandi al volante o con quelli dell'autoradio.
Durante l'utilizzo USB, l'apparecchiatura portatile si ricarica automaticamente.Durante la ricarica, appare un messaggio se l'assorbimento dell'equipaggiamento portatile è superiore all'amperaggio fornito dal veicolo.Per maggiori dettagli sull'utilizzo di questo equipaggiamento, leggere la rubrica Audio e telematica.
Rispettare la potenza pena il danneggiamento dell'accessorio.
Il collegamento di un equipaggiamento elettrico non omologato da Toyota, come un apparecchio di ricarica con presa USB, potrebbe provocare dei malfunzionamenti degli equipaggiamenti elettrici del veicolo, ad esempio una cattiva ricezione radio o dei disturbi della visualizzazione sui display.
3
Ergonomia e confort

114
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

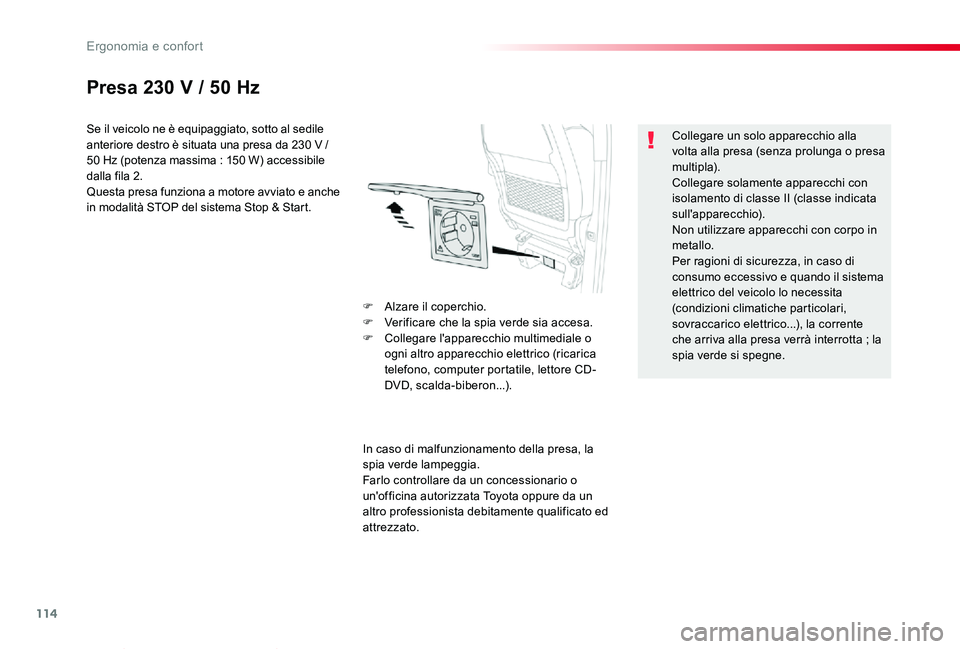

Presa 230 V / 50 Hz
Se il veicolo ne è equipaggiato, sotto al sedile anteriore destro è situata una presa da 230 V / 50 Hz (potenza massima : 150 W) accessibile dalla fila 2.Questa presa funziona a motore avviato e anche in modalità STOP del sistema Stop & Start.
In caso di malfunzionamento della presa, la spia verde lampeggia.Farlo controllare da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Collegare un solo apparecchio alla volta alla presa (senza prolunga o presa multipla).Collegare solamente apparecchi con isolamento di classe II (classe indicata sull'apparecchio).Non utilizzare apparecchi con corpo in metallo.Per ragioni di sicurezza, in caso di consumo eccessivo e quando il sistema elettrico del veicolo lo necessita (condizioni climatiche particolari, sovraccarico elettrico...), la corrente che arriva alla presa verrà interrotta ; la spia verde si spegne.
F Alzare il coperchio.F Verificare che la spia verde sia accesa.F Collegare l'apparecchio multimediale o ogni altro apparecchio elettrico (ricarica telefono, computer portatile, lettore CD-DVD, scalda-biberon...).
Ergonomia e confort

115
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

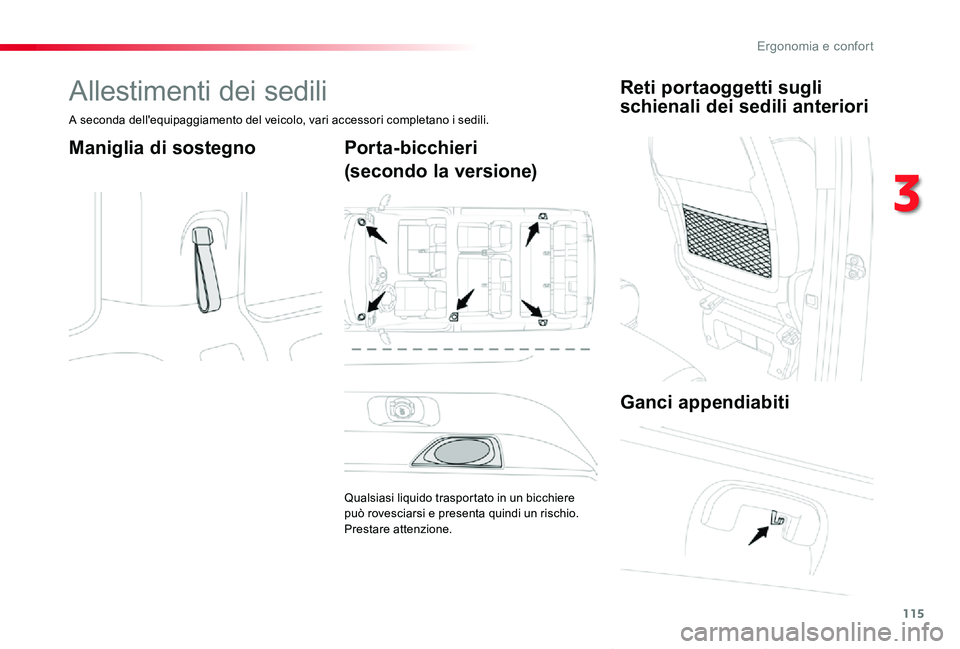

Allestimenti dei sedili
A seconda dell'equipaggiamento del veicolo, vari accessori completano i sedili.
Maniglia di sostegnoPorta-bicchieri
(secondo la versione)
Qualsiasi liquido trasportato in un bicchiere può rovesciarsi e presenta quindi un rischio. Prestare attenzione.
Reti portaoggetti sugli
schienali dei sedili anteriori
Ganci appendiabiti
3
Ergonomia e confort

116
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

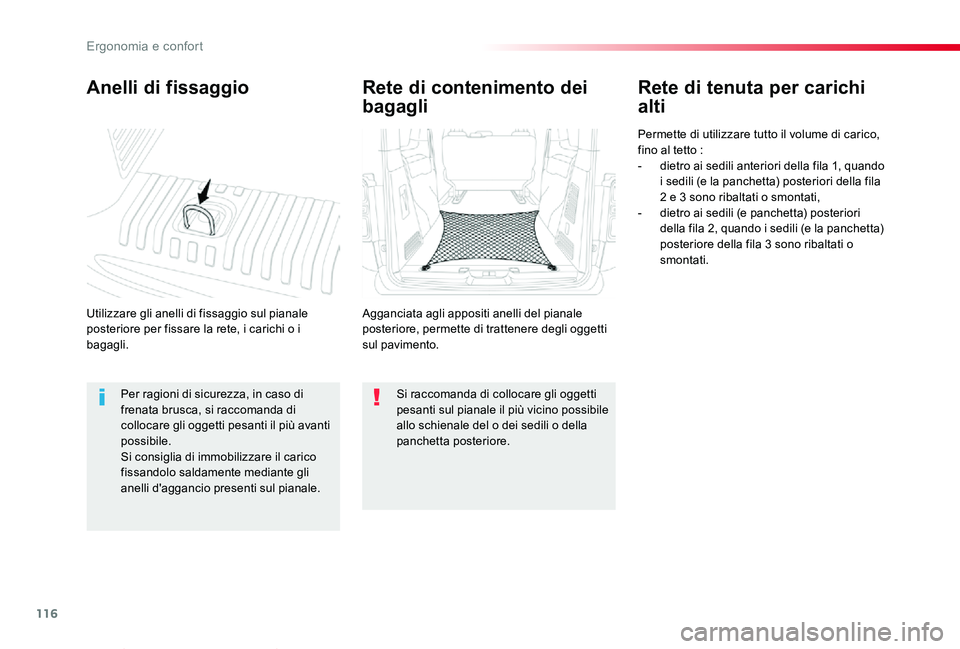

Anelli di fissaggio
Utilizzare gli anelli di fissaggio sul pianale posteriore per fissare la rete, i carichi o i bagagli.
Rete di tenuta per carichi
alti
Permette di utilizzare tutto il volume di carico, fino al tetto :- dietro ai sedili anteriori della fila 1, quando i sedili (e la panchetta) posteriori della fila 2 e 3 sono ribaltati o smontati,- dietro ai sedili (e panchetta) posteriori della fila 2, quando i sedili (e la panchetta) posteriore della fila 3 sono ribaltati o smontati.
Rete di contenimento dei
bagagli
Agganciata agli appositi anelli del pianale posteriore, permette di trattenere degli oggetti sul pavimento.
Per ragioni di sicurezza, in caso di frenata brusca, si raccomanda di collocare gli oggetti pesanti il più avanti possibile.Si consiglia di immobilizzare il carico fissandolo saldamente mediante gli anelli d'aggancio presenti sul pianale.
Si raccomanda di collocare gli oggetti pesanti sul pianale il più vicino possibile allo schienale del o dei sedili o della panchetta posteriore.
Ergonomia e confort

117
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

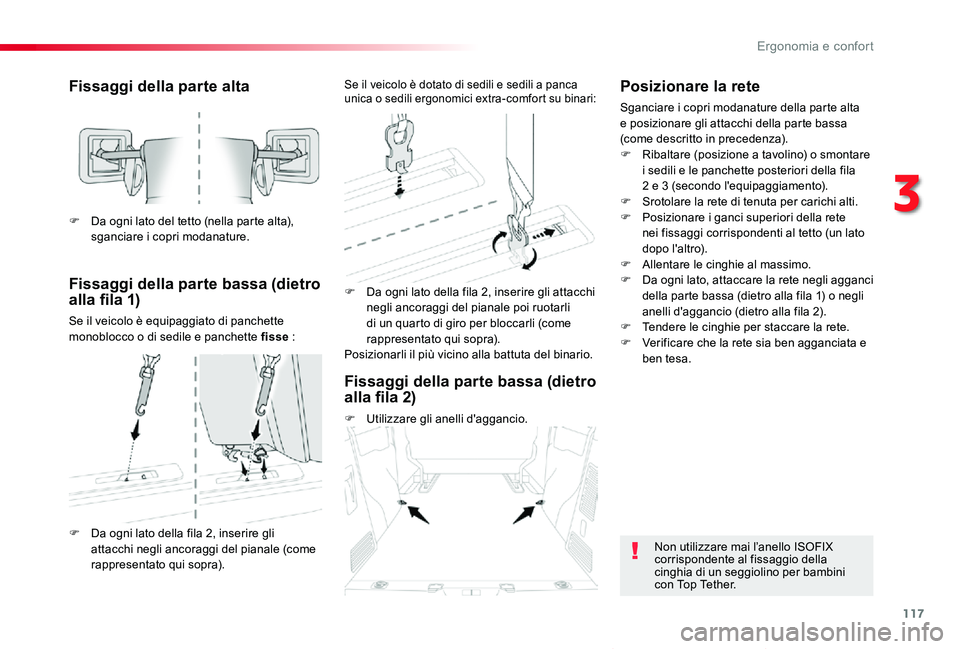

Fissaggi della parte alta
Fissaggi della parte bassa (dietro alla fila 1)
Se il veicolo è equipaggiato di panchette monoblocco o di sedile e panchette fisse :
F Da ogni lato della fila 2, inserire gli attacchi negli ancoraggi del pianale poi ruotarli di un quarto di giro per bloccarli (come rappresentato qui sopra).Posizionarli il più vicino alla battuta del binario.
F Da ogni lato del tetto (nella parte alta), sganciare i copri modanature.
F Da ogni lato della fila 2, inserire gli attacchi negli ancoraggi del pianale (come rappresentato qui sopra).
Se il veicolo è dotato di sedili e sedili a panca unica o sedili ergonomici extra-comfort su binari:
Fissaggi della parte bassa (dietro alla fila 2)
F Utilizzare gli anelli d'aggancio.
Posizionare la rete
Sganciare i copri modanature della parte alta e posizionare gli attacchi della parte bassa (come descritto in precedenza).F Ribaltare (posizione a tavolino) o smontare i sedili e le panchette posteriori della fila 2 e 3 (secondo l'equipaggiamento).F Srotolare la rete di tenuta per carichi alti.F Posizionare i ganci superiori della rete nei fissaggi corrispondenti al tetto (un lato
dopo l'altro).F Allentare le cinghie al massimo.F Da ogni lato, attaccare la rete negli agganci della parte bassa (dietro alla fila 1) o negli anelli d'aggancio (dietro alla fila 2).F Tendere le cinghie per staccare la rete.F Verificare che la rete sia ben agganciata e ben tesa.
Non utilizzare mai l’anello ISOFIX corrispondente al fissaggio della cinghia di un seggiolino per bambini con Top Tether.
3
Ergonomia e confort

118
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

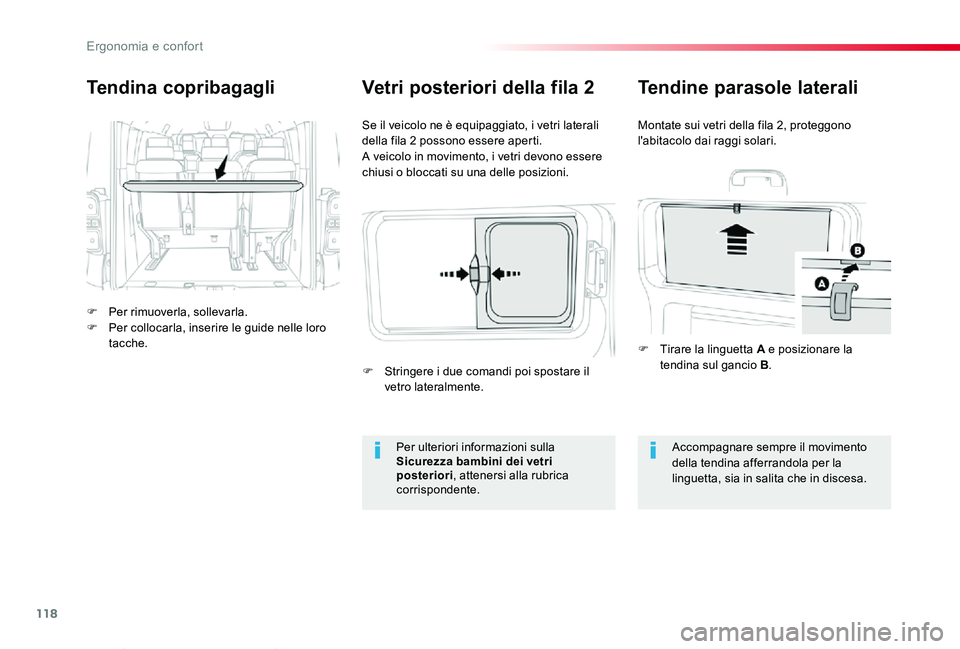

Tendina copribagagli
F Per rimuoverla, sollevarla.F Per collocarla, inserire le guide nelle loro tacche.
Se il veicolo ne è equipaggiato, i vetri laterali della fila 2 possono essere aperti.A veicolo in movimento, i vetri devono essere chiusi o bloccati su una delle posizioni.
Vetri posteriori della fila 2
Per ulteriori informazioni sulla Sicurezza bambini dei vetri posteriori, attenersi alla rubrica corrispondente.
Accompagnare sempre il movimento della tendina afferrandola per la linguetta, sia in salita che in discesa.
Tendine parasole laterali
Montate sui vetri della fila 2, proteggono l'abitacolo dai raggi solari.
F Tirare la linguetta A e posizionare la tendina sul gancio B.F Stringere i due comandi poi spostare il vetro lateralmente.
Ergonomia e confort

119
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
3
Ergonomia e confort

120
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

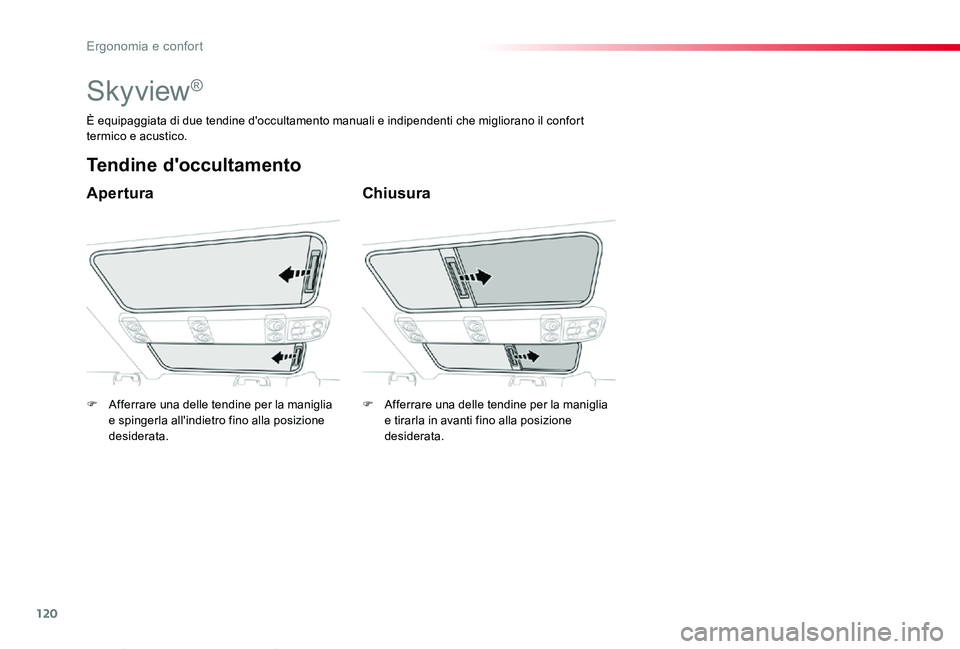

Skyview®
Apertura
Tendine d'occultamento
Chiusura
È equipaggiata di due tendine d'occultamento manuali e indipendenti che migliorano il confort termico e acustico.
F Afferrare una delle tendine per la maniglia e spingerla all'indietro fino alla posizione desiderata.
F Afferrare una delle tendine per la maniglia e tirarla in avanti fino alla posizione desiderata.
Ergonomia e confort
