2020 TOYOTA PROACE Kezelési útmutató (in Hungarian)

289
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

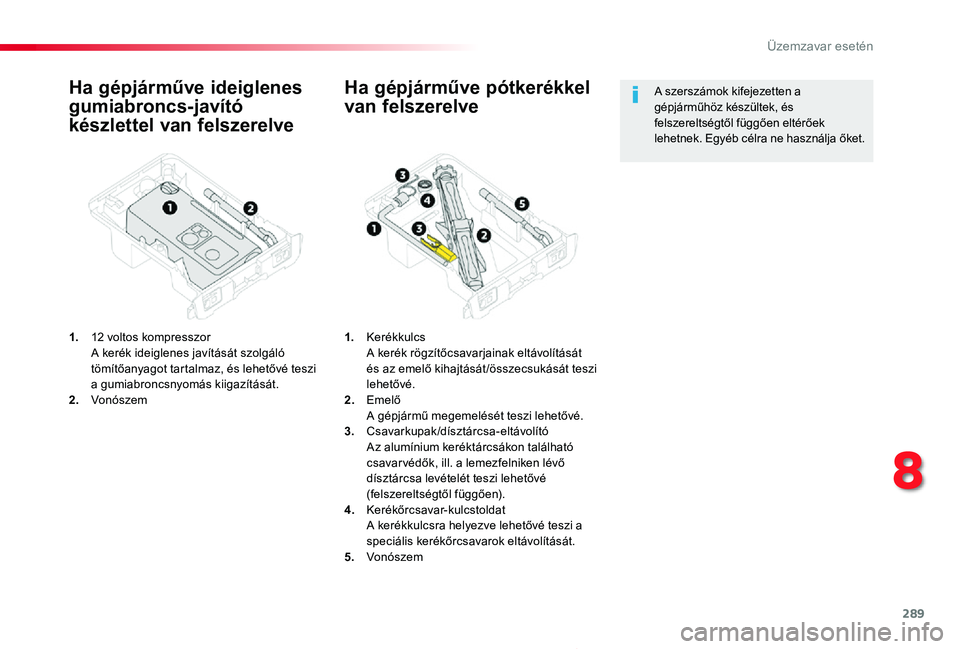

Ha gépjárműve ideiglenes
gumiabroncs-javító
készlettel van felszerelve
1. 12 voltos kompresszor A kerék ideiglenes javítását szolgáló tömítőanyagot tartalmaz, és lehetővé teszi a gumiabroncsnyomás kiigazítását.2. Vonószem
Ha gépjárműve pótkerékkel
van felszerelve
1. Kerékkulcs A kerék rögzítőcsavarjainak eltávolítását és az emelő kihajtását /összecsukását teszi lehetővé.2. Emelő A gépjármű megemelését teszi lehetővé.3. Csavarkupak /dísztárcsa-eltávolító Az alumínium keréktárcsákon található csavar védők, ill. a lemezfelniken lévő dísztárcsa levételét teszi lehetővé (felszereltségtől függően).4. Kerékőrcsavar-kulcstoldat A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását.5. Vonószem
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket.
8
Üzemzavar esetén

290
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

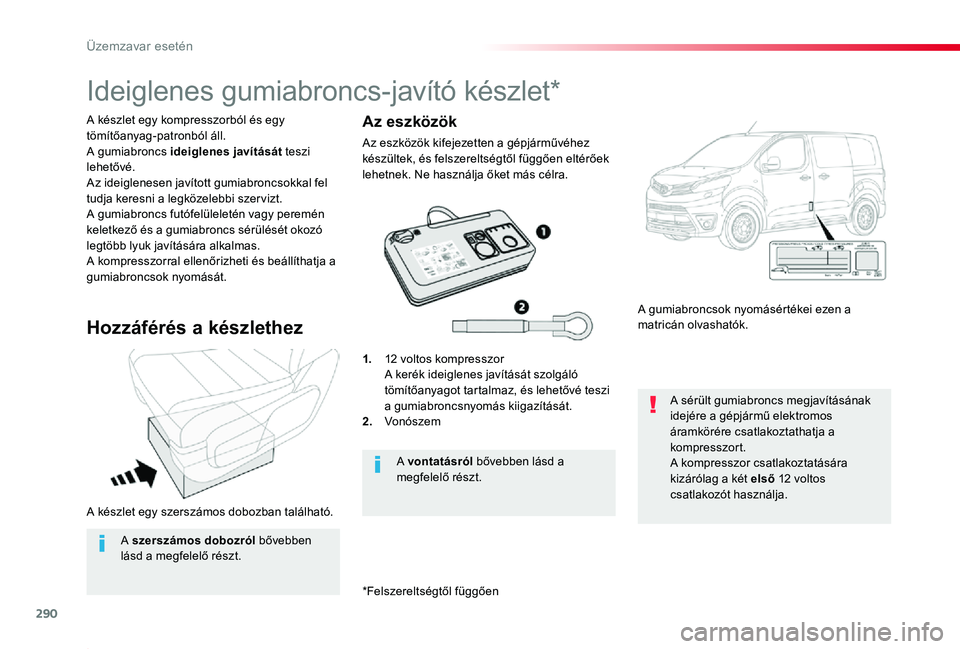

A készlet egy szerszámos dobozban található.
A készlet egy kompresszorból és egy tömítőanyag-patronból áll.A gumiabroncs ideiglenes javítását teszi lehetővé.Az ideiglenesen javított gumiabroncsokkal fel tudja keresni a legközelebbi szervizt.A gumiabroncs futófelüleletén vagy peremén keletkező és a gumiabroncs sérülését okozó legtöbb lyuk javítására alkalmas.A kompresszorral ellenőrizheti és beállíthatja a gumiabroncsok nyomását.
Ideiglenes gumiabroncs-javító készlet*
Hozzáférés a készlethez
1. 12 voltos kompresszor A kerék ideiglenes javítását szolgáló tömítőanyagot tartalmaz, és lehetővé teszi a gumiabroncsnyomás kiigazítását.2. Vonószem
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.
A sérült gumiabroncs megjavításának idejére a gépjármű elektromos áramkörére csatlakoztathatja a kompresszort.A kompresszor csatlakoztatására kizárólag a két első 12 voltos csatlakozót használja.
A vontatásról bővebben lásd a megfelelő részt.
Az eszközök
Az eszközök kifejezetten a gépjárművéhez készültek, és felszereltségtől függően eltérőek lehetnek. Ne használja őket más célra.
A szerszámos dobozról bővebben
lásd a megfelelő részt.
*Felszereltségtől függően
Üzemzavar esetén

291
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

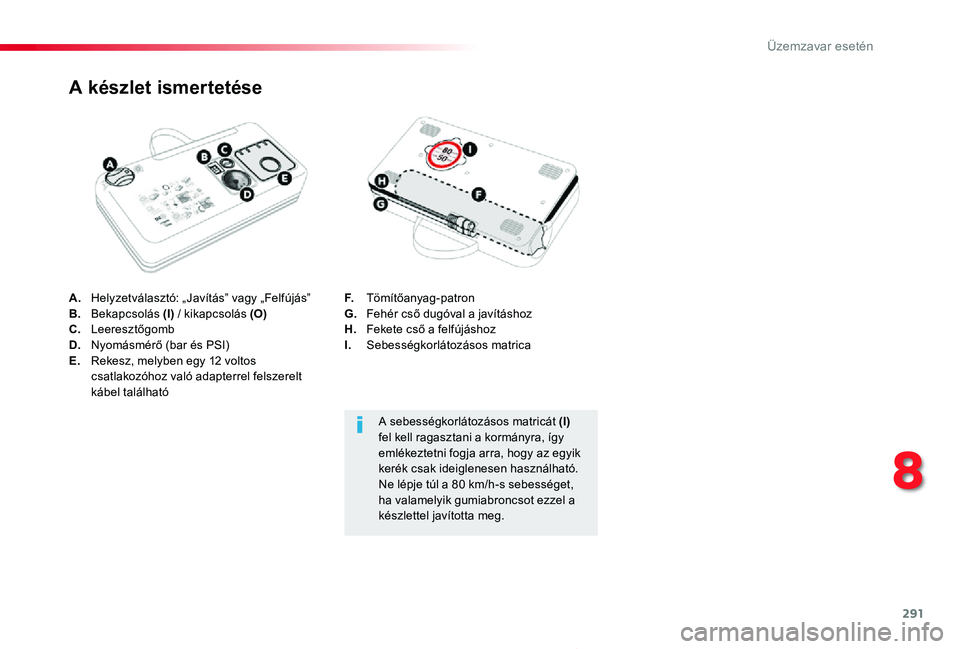

A. Helyzetválasztó: „ Javítás” vagy „Felfújás”B. Bekapcsolás (I) / kikapcsolás (O)C. LeeresztőgombD. Nyomásmérő (bar és PSI)E. Rekesz, melyben egy 12 voltos csatlakozóhoz való adapterrel felszerelt kábel található
A készlet ismertetése
F. Tömítőanyag-patronG. Fehér cső dugóval a javításhozH. Fekete cső a felfújáshozI. Sebességkorlátozásos matrica
A sebességkorlátozásos matricát (I) fel kell ragasztani a kormányra, így emlékeztetni fogja arra, hogy az egyik kerék csak ideiglenesen használható.Ne lépje túl a 80 km/h-s sebességet, ha valamelyik gumiabroncsot ezzel a készlettel javította meg.
8
Üzemzavar esetén

292
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

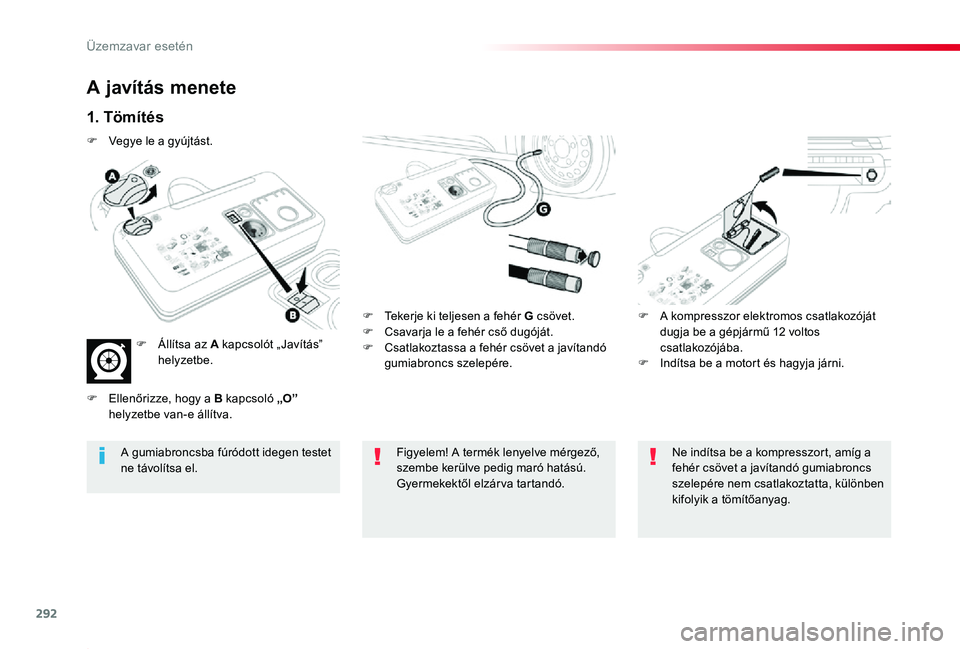

A javítás menete
1. Tömítés
F Tekerje ki teljesen a fehér G csövet.F Csavarja le a fehér cső dugóját.F Csatlakoztassa a fehér csövet a javítandó gumiabroncs szelepére.
F A kompresszor elektromos csatlakozóját dugja be a gépjármű 12 voltos csatlakozójába.F Indítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező, szembe kerülve pedig maró hatású.Gyermekektől elzár va tartandó.
A gumiabroncsba fúródott idegen testet ne távolítsa el.
Ne indítsa be a kompresszort, amíg a fehér csövet a javítandó gumiabroncs szelepére nem csatlakoztatta, különben kifolyik a tömítőanyag.
F Vegye le a gyújtást.
F Állítsa az A kapcsolót „ Javítás” helyzetbe.
F Ellenőrizze, hogy a B kapcsoló „O” helyzetbe van-e állítva.
Üzemzavar esetén

293
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

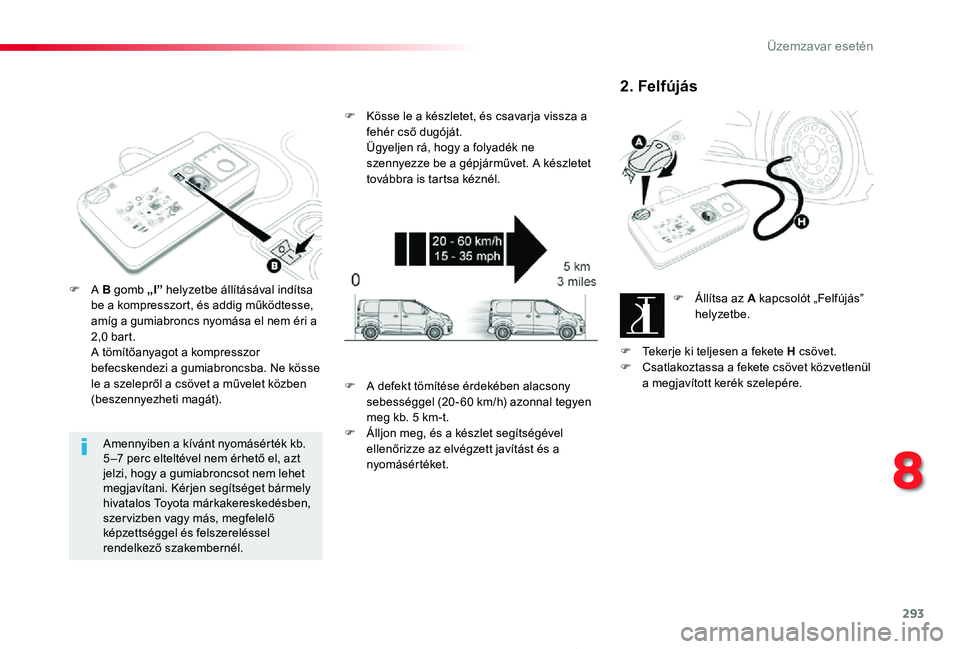

Amennyiben a kívánt nyomásérték kb. 5 –7 perc elteltével nem érhető el, azt jelzi, hogy a gumiabroncsot nem lehet megjavítani. Kérjen segítséget bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.
F A B gomb „I” helyzetbe állításával indítsa be a kompresszort, és addig működtesse, amíg a gumiabroncs nyomása el nem éri a 2,0 bart. A tömítőanyagot a kompresszor befecskendezi a gumiabroncsba. Ne kösse le a szelepről a csövet a művelet közben (beszennyezheti magát).
F Kösse le a készletet, és csavarja vissza a fehér cső dugóját. Ügyeljen rá, hogy a folyadék ne szennyezze be a gépjárművet. A készletet továbbra is tartsa kéznél.
2. Felfújás
F Állítsa az A kapcsolót „Felfújás” helyzetbe.
F Tekerje ki teljesen a fekete H csövet.F Csatlakoztassa a fekete csövet közvetlenül a megjavított kerék szelepére.F A defekt tömítése érdekében alacsony sebességgel (20 - 60 km/h) azonnal tegyen meg kb. 5 km-t.F Álljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a nyomásértéket.
8
Üzemzavar esetén

294
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

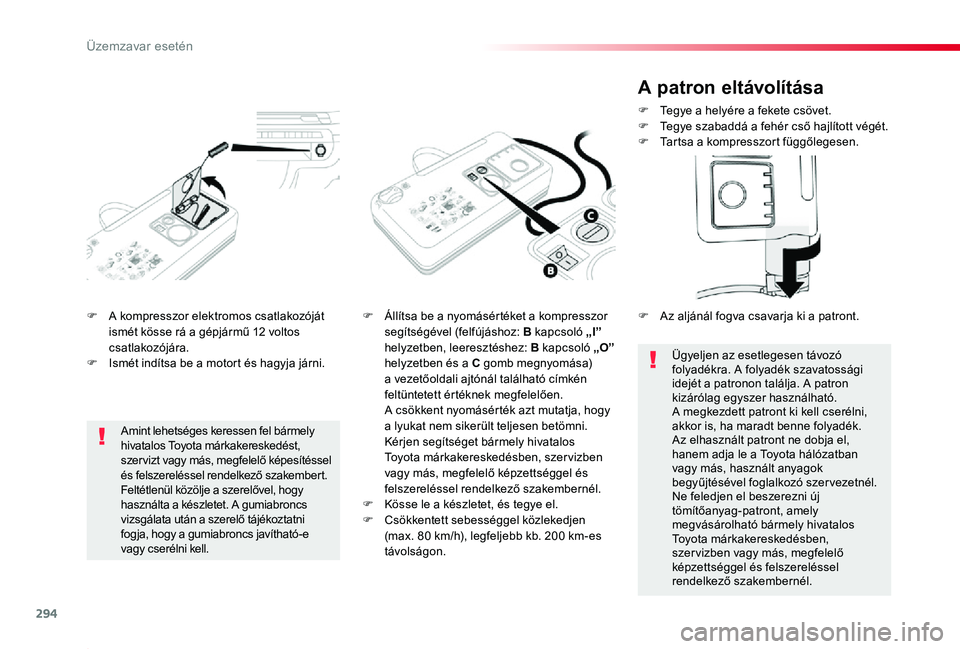

F A kompresszor elektromos csatlakozóját ismét kösse rá a gépjármű 12 voltos csatlakozójára.F Ismét indítsa be a motort és hagyja járni.
F Állítsa be a nyomásértéket a kompresszor segítségével (felfújáshoz: B kapcsoló „I” helyzetben, leeresztéshez: B kapcsoló „O” helyzetben és a C gomb megnyomása) a vezetőoldali ajtónál található címkén feltüntetett értéknek megfelelően. A csökkent nyomásérték azt mutatja, hogy a lyukat nem sikerült teljesen betömni. Kérjen segítséget bármely hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.F Kösse le a készletet, és tegye el.F Csökkentett sebességgel közlekedjen (max. 80 km/h), legfeljebb kb. 200 km-es távolságon.
Amint lehetséges keressen fel bármely hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.Feltétlenül közölje a szerelővel, hogy használta a készletet. A gumiabroncs vizsgálata után a szerelő tájékoztatni fogja, hogy a gumiabroncs javítható-e vagy cserélni kell.
A patron eltávolítása
F Tegye a helyére a fekete csövet.F Tegye szabaddá a fehér cső hajlított végét.F Tartsa a kompresszort függőlegesen.
Ügyeljen az esetlegesen távozó folyadékra. A folyadék szavatossági idejét a patronon találja. A patron kizárólag egyszer használható.A megkezdett patront ki kell cserélni, akkor is, ha maradt benne folyadék.Az elhasznált patront ne dobja el, hanem adja le a Toyota hálózatban vagy más, használt anyagok begyűjtésével foglalkozó szer vezetnél.Ne feledjen el beszerezni új tömítőanyag-patront, amely megvásárolható bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.
F Az aljánál fogva csavarja ki a patront.
Üzemzavar esetén

295
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

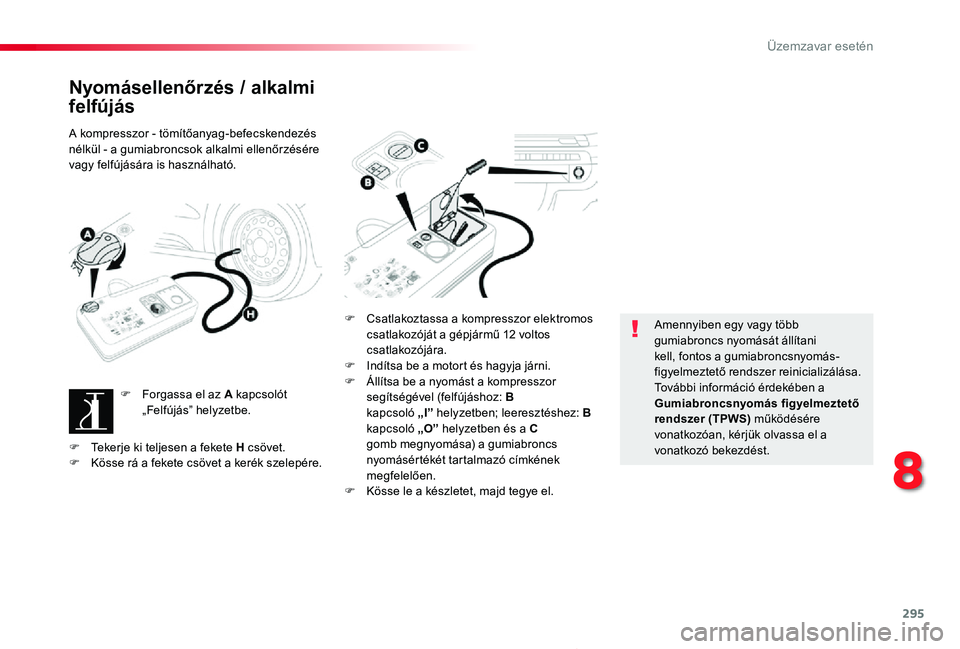

Nyomásellenőrzés / alkalmi
felfújás
A kompresszor - tömítőanyag-befecskendezés nélkül - a gumiabroncsok alkalmi ellenőrzésére vagy felfújására is használható.
F Forgassa el az A kapcsolót „Felfújás” helyzetbe.
F Csatlakoztassa a kompresszor elektromos csatlakozóját a gépjármű 12 voltos csatlakozójára.F Indítsa be a motort és hagyja járni.F Állítsa be a nyomást a kompresszor segítségével (felfújáshoz: B kapcsoló „I” helyzetben; leeresztéshez: B kapcsoló „O” helyzetben és a C gomb megnyomása) a gumiabroncs nyomásértékét tartalmazó címkének megfelelően.F Kösse le a készletet, majd tegye el.
Amennyiben egy vagy több gumiabroncs nyomását állítani kell, fontos a gumiabroncsnyomás-figyelmeztető rendszer reinicializálása.További információ érdekében a Gumiabroncsnyomás figyelmeztető rendszer (TPWS) működésére vonatkozóan, kérjük olvassa el a
vonatkozó bekezdést.F Tekerje ki teljesen a fekete H csövet.F Kösse rá a fekete csövet a kerék szelepére.
8
Üzemzavar esetén

296
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

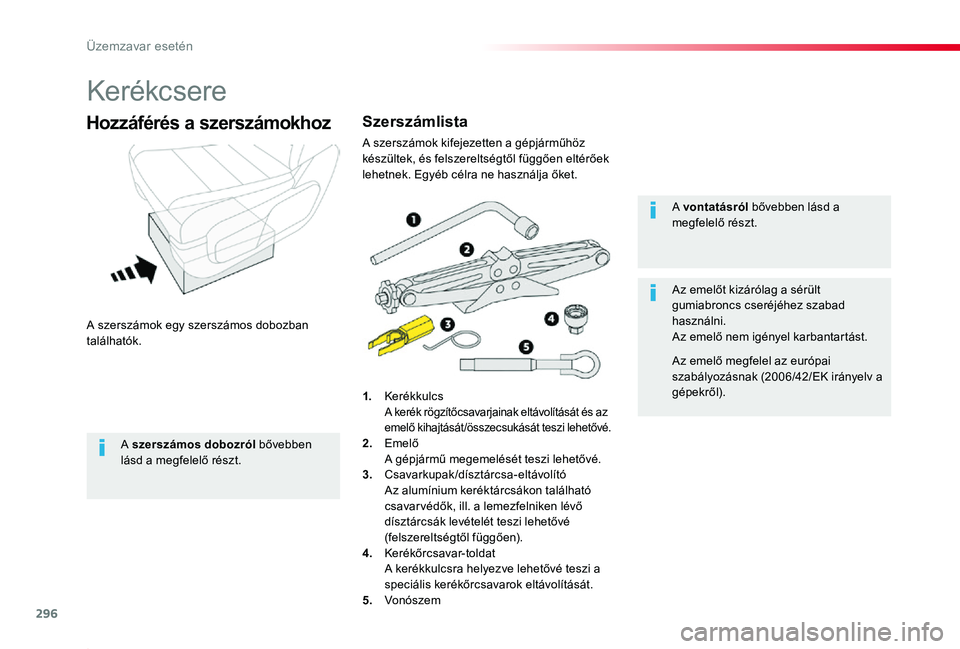

Kerékcsere
A szerszámok egy szerszámos dobozban találhatók.
Hozzáférés a szerszámokhoz
1. Kerékkulcs A kerék rögzítőcsavarjainak eltávolítását és az emelő kihajtását /összecsukását teszi lehetővé.2. Emelő
A gépjármű megemelését teszi lehetővé.3. Csavarkupak /dísztárcsa-eltávolító Az alumínium keréktárcsákon található csavar védők, ill. a lemezfelniken lévő dísztárcsák levételét teszi lehetővé (felszereltségtől függően).4. Kerékőrcsavar-toldat A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását.
5. Vonószem
A vontatásról bővebben lásd a megfelelő részt.
Az emelőt kizárólag a sérült gumiabroncs cseréjéhez szabad használni.Az emelő nem igényel karbantartást.
Az emelő megfelel az európai szabályozásnak (2006/42/EK irányelv a gépekről).
Szerszámlista
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket.
A szerszámos dobozról bővebben lásd a megfelelő részt.
Üzemzavar esetén
