2020 TOYOTA PROACE Kezelési útmutató (in Hungarian)

273
Proace_hu_Chap07_info-pratiques_ed01-2019

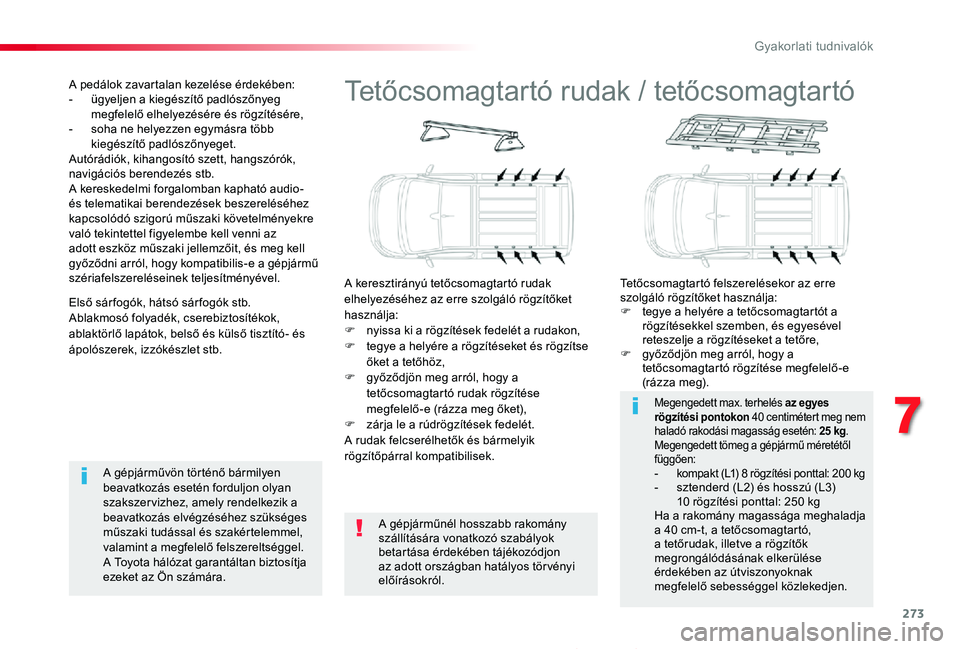

Tetőcsomagtartó rudak / tetőcsomagtartó
A keresztirányú tetőcsomagtartó rudak elhelyezéséhez az erre szolgáló rögzítőket használja:F nyissa ki a rögzítések fedelét a rudakon,F tegye a helyére a rögzítéseket és rögzítse őket a tetőhöz,F győződjön meg arról, hogy a tetőcsomagtartó rudak rögzítése megfelelő-e (rázza meg őket),F zárja le a rúdrögzítések fedelét.A rudak felcserélhetők és bármelyik
rögzítőpárral kompatibilisek.
Tetőcsomagtartó felszerelésekor az erre szolgáló rögzítőket használja:F tegye a helyére a tetőcsomagtartót a rögzítésekkel szemben, és egyesével reteszelje a rögzítéseket a tetőre,F győződjön meg arról, hogy a tetőcsomagtartó rögzítése megfelelő-e (r á z z a m e g).
A gépjárműnél hosszabb rakomány szállítására vonatkozó szabályok betartása érdekében tájékozódjon az adott országban hatályos tör vényi előírásokról.
Megengedett max. terhelés az egyes rögzítési pontokon 40 centimétert meg nem haladó rakodási magasság esetén: 25 kg.Megengedett tömeg a gépjármű méretétől függően:- kompakt (L1) 8 rögzítési ponttal: 200 kg- sztenderd (L2) és hosszú (L3) 10 rögzítési ponttal: 250 kgHa a rakomány magassága meghaladja a 40 cm-t, a tetőcsomagtartó, a tetőrudak, illetve a rögzítők megrongálódásának elkerülése érdekében az útviszonyoknak megfelelő sebességgel közlekedjen.
Első sár fogók, hátsó sár fogók stb.Ablakmosó folyadék, cserebiztosítékok, ablaktörlő lapátok, belső és külső tisztító- és ápolószerek, izzókészlet stb.
A pedálok zavartalan kezelése érdekében:- ügyeljen a kiegészítő padlószőnyeg megfelelő elhelyezésére és rögzítésére,- soha ne helyezzen egymásra több kiegészítő padlószőnyeget.Autórádiók, kihangosító szett, hangszórók, navigációs berendezés stb.A kereskedelmi forgalomban kapható audio- és telematikai berendezések beszereléséhez kapcsolódó szigorú műszaki követelményekre való tekintettel figyelembe kell venni az adott eszköz műszaki jellemzőit, és meg kell győződni arról, hogy kompatibilis-e a gépjármű szériafelszereléseinek teljesítményével.
A gépjárművön történő bármilyen beavatkozás esetén forduljon olyan szakszervizhez, amely rendelkezik a beavatkozás elvégzéséhez szükséges műszaki tudással és szakértelemmel, valamint a megfelelő felszereltséggel. A Toyota hálózat garantáltan biztosítja ezeket az Ön számára.
7
Gyakorlati tudnivalók

274
Proace_hu_Chap07_info-pratiques_ed01-2019
Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
Leszerelés
F Emelje meg az ablaktörlőkart.F Pattintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.F Óvatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.F Az ablaktörlők normál helyzetbe állításához működtesse ismét az ablaktörlő-kapcsolót.
F Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül működtesse az ablaktörlő-kapcsolót. Ekkor az ablaktörlők a szélvédő közepére állnak.
Gyakorlati tudnivalók

275

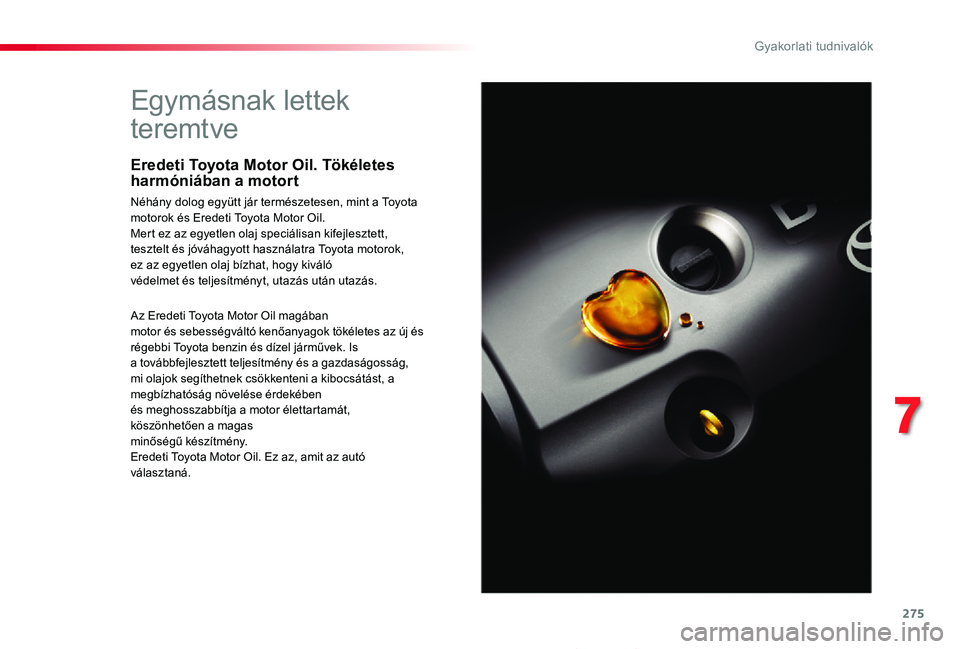

Egymásnak lettek
teremtve
Eredeti Toyota Motor Oil. Tökéletes harmóniában a motort
Néhány dolog együtt jár természetesen, mint a Toyotamotorok és Eredeti Toyota Motor Oil.Mert ez az egyetlen olaj speciálisan kifejlesztett,
tesztelt és jóváhagyott használatra Toyota motorok,ez az egyetlen olaj bízhat, hogy kiválóvédelmet és teljesítményt, utazás után utazás.
Az Eredeti Toyota Motor Oil magábanmotor és sebességváltó kenőanyagok tökéletes az új ésrégebbi Toyota benzin és dízel járművek. Isa továbbfejlesztett teljesítmény és a gazdaságosság,mi olajok segíthetnek csökkenteni a kibocsátást, a megbízhatóság növelése érdekébenés meghosszabbítja a motor élettartamát, köszönhetően a magasminőségű készítmény.
Eredeti Toyota Motor Oil. Ez az, amit az autóválasztaná.
Proace_hu_Chap07_info-pratiques_ed01-2019
7
Gyakorlati tudnivalók

276
Proace_hu_Chap07_info-pratiques_ed01-2019
MotorháztetőNyitás
Zárás
F Pattintsa ki a kitámasztót a házából.F Illessze be a kitámasztót a helyére.F Hajtsa le a motorháztetőt és a mozdulat végén engedje el.F Ellenőrizze a tető megfelelő
reteszelődését.
F Pattintsa ki a kitámasztót a helyéről, és a nyitott motorháztető kitámasztásához illessze be a házába.
Ne nyissa ki a motorháztetőt erős szélben.Meleg motornál óvatosan bánjon a külső karral és a kitámasztóval (égési sérülés veszélye).Az elektromos berendezések megóvása érdekében szigorúan tilos a motortér mosása magas nyomású mosóval.
A motor ventilátor a gépjármű leállását követően is működésbe léphet; ügyeljen rá, hogy ne kerüljön ruha vagy egyéb tárgy a ventilátor közelébe.
F Nyomja felfelé a kart, és emelje fel a motor
háztetőt.
F Nyissa ki az ajtót.
F Húzza maga felé az ajtónyílás alsó részén elhelyezett kart.
Mielőtt bármiféle beavatkozást végezne a motortérben, kapcsolja ki a Stop & Start funkciót, nehogy a START üzemmód automatikus bekapcsolása esetén megsérüljön.
Gyakorlati tudnivalók

277
Proace_hu_Chap07_info-pratiques_ed01-2019
* Motortípustól függően.

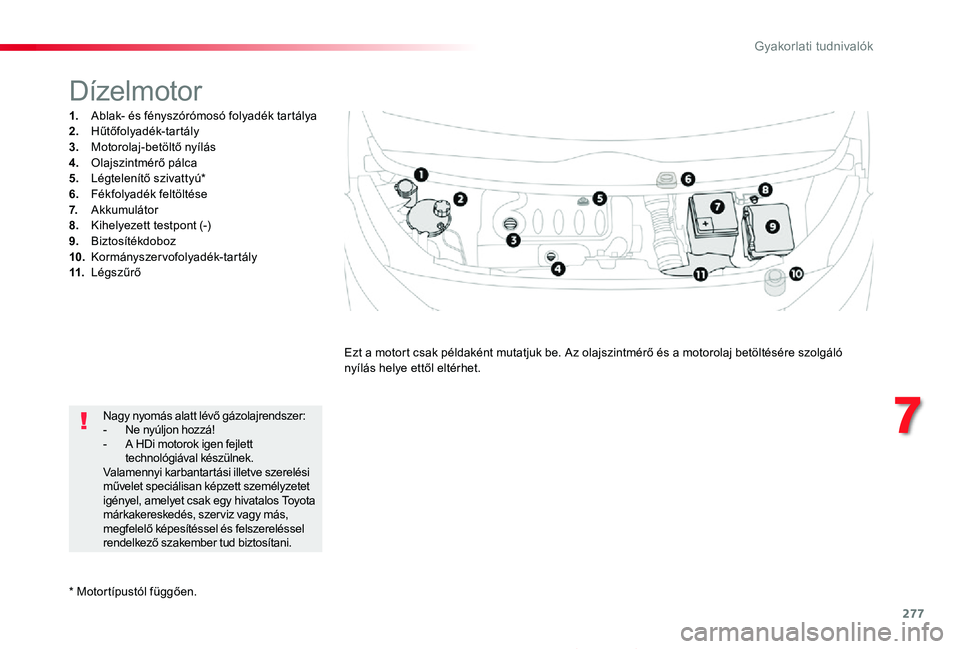

Dízelmotor
1. Ablak- és fényszórómosó folyadék tartálya2. Hűtőfolyadék-tartály3. Motorolaj-betöltő nyílás4. Olajszintmérő pálca5. Légtelenítő szivattyú*6. Fékfolyadék feltöltése7. Akkumulátor8. Kihelyezett testpont (-)9. Biztosítékdoboz10. Kormányszervofolyadék-tartály11. Légszűrő
Ezt a motort csak példaként mutatjuk be. Az olajszintmérő és a motorolaj betöltésére szolgáló nyílás helye ettől eltérhet.
Nagy nyomás alatt lévő gázolajrendszer:- Ne nyúljon hozzá!- A HDi motorok igen fejlett technológiával készülnek.Valamennyi karbantartási illetve szerelési művelet speciálisan képzett személyzetet igényel, amelyet csak egy hivatalos Toyota márkakereskedés, szerviz vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakember tud biztosítani.
7
Gyakorlati tudnivalók

278
Proace_hu_Chap07_info-pratiques_ed01-2019

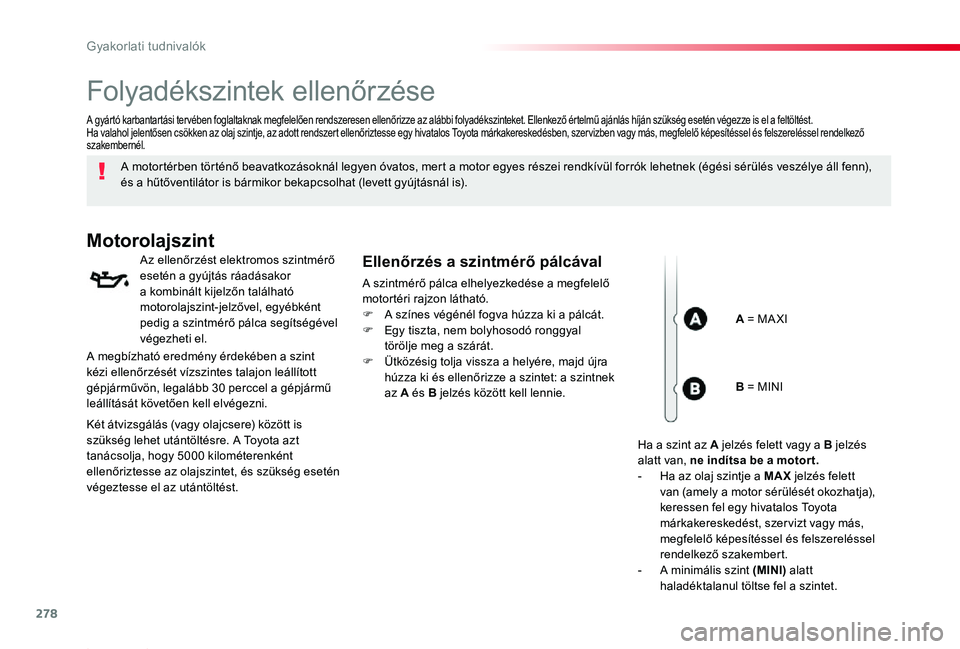

Folyadékszintek ellenőrzése
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei rendkívül forrók lehetnek (égési sérülés veszélye áll fenn), és a hűtőventilátor is bármikor bekapcsolhat (levett gyújtásnál is).
Motorolajszint
Az ellenőrzést elektromos szintmérő esetén a gyújtás ráadásakor a kombinált kijelzőn található motorolajszint-jelzővel, egyébként pedig a szintmérő pálca segítségével végezheti el.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő motortéri rajzon látható.F A színes végénél fogva húzza ki a pálcát.F Egy tiszta, nem bolyhosodó ronggyal törölje meg a szárát.F Ütközésig tolja vissza a helyére, majd újra húzza ki és ellenőrizze a szintet: a szintnek az A és B jelzés között kell lennie.
A gyártó karbantartási ter vében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján szükség esetén végezze is el a feltöltést.Ha valahol jelentősen csökken az olaj szintje, az adott rendszert ellenőriztesse egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A = MA XI
A megbízható eredmény érdekében a szint kézi ellenőrzését vízszintes talajon leállított gépjárművön, legalább 30 perccel a gépjármű leállítását követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is szükség lehet utántöltésre. A Toyota azt tanácsolja, hogy 5000 kilométerenként ellenőriztesse az olajszintet, és szükség esetén végeztesse el az utántöltést.
B = MINI
Ha a szint az A jelzés felett vagy a B jelzés alatt van, ne indítsa be a motor t.- Ha az olaj szintje a MAX jelzés felett van (amely a motor sérülését okozhatja), keressen fel egy hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert. - A minimális szint (MINI) alatt haladéktalanul töltse fel a szintet.
Gyakorlati tudnivalók

279
Proace_hu_Chap07_info-pratiques_ed01-2019

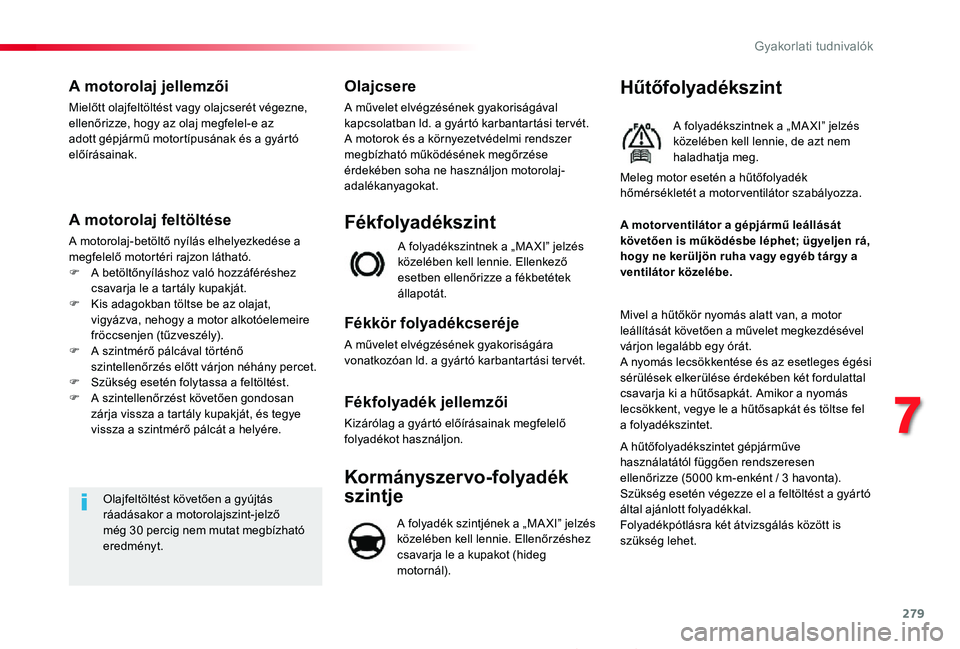

A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne, ellenőrizze, hogy az olaj megfelel-e az adott gépjármű motortípusának és a gyártó előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a
megfelelő motortéri rajzon látható.F A betöltőnyíláshoz való hozzáféréshez csavarja le a tartály kupakját.F Kis adagokban töltse be az olajat, vigyázva, nehogy a motor alkotóelemeire fröccsenjen (tűzveszély).F A szintmérő pálcával történő szintellenőrzés előtt várjon néhány percet.F Szükség esetén folytassa a feltöltést.F A szintellenőrzést követően gondosan zárja vissza a tartály kupakját, és tegye vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás ráadásakor a motorolajszint-jelző még 30 percig nem mutat megbízható
eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával kapcsolatban ld. a gyártó karbantartási tervét.A motorok és a környezetvédelmi rendszer megbízható működésének megőrzése érdekében soha ne használjon motorolaj-adalékanyagokat.
A folyadékszintnek a „MA XI” jelzés közelében kell lennie. Ellenkező esetben ellenőrizze a fékbetétek állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő folyadékot használjon.
Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés közelében kell lennie, de azt nem haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor leállítását követően a művelet megkezdésével várjon legalább egy órát.A nyomás lecsökkentése és az esetleges égési sérülések elkerülése érdekében két fordulattal csavarja ki a hűtősapkát. Amikor a nyomás lecsökkent, vegye le a hűtősapkát és töltse fel a folyadékszintet.
A motor ventilátor a gépjármű leállását követően is működésbe léphet; ügyeljen rá, hogy ne kerüljön ruha vagy egyéb tárgy a ventilátor közelébe.
Meleg motor esetén a hűtőfolyadék hőmérsékletét a motor ventilátor szabályozza.
A hűtőfolyadékszintet gépjárműve használatától függően rendszeresen ellenőrizze (5000 km-enként / 3 havonta). Szükség esetén végezze el a feltöltést a gyártó által ajánlott folyadékkal.Folyadékpótlásra két átvizsgálás között is szükség lehet.
Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XI” jelzés közelében kell lennie. Ellenőrzéshez csavarja le a kupakot (hideg motornál).
7
Gyakorlati tudnivalók

280
Proace_hu_Chap07_info-pratiques_ed01-2019

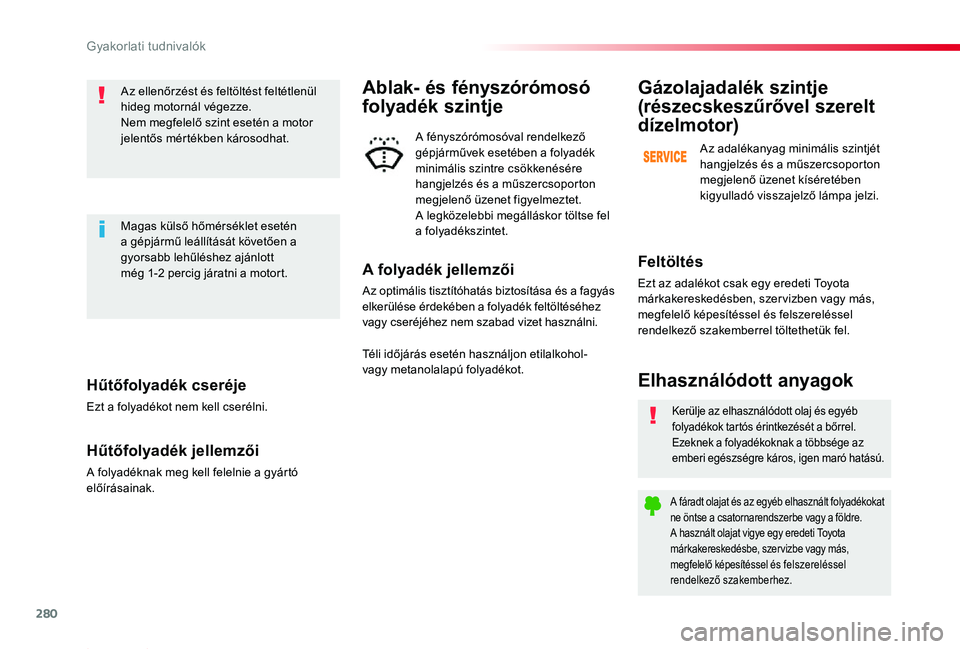

Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó előírásainak.
Az ellenőrzést és feltöltést feltétlenül hideg motornál végezze.Nem megfelelő szint esetén a motor jelentős mértékben károsodhat.
Magas külső hőmérséklet esetén a gépjármű leállítását követően a gyorsabb lehűléshez ajánlott még 1-2 percig járatni a motort.
Kerülje az elhasználódott olaj és egyéb folyadékok tartós érintkezését a bőrrel.Ezeknek a folyadékoknak a többsége az emberi egészségre káros, igen maró hatású.
A fáradt olajat és az egyéb elhasznált folyadékokat ne öntse a csatornarendszerbe vagy a földre.A használt olajat vigye egy eredeti Toyota márkakereskedésbe, szervizbe vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
Elhasználódott anyagok
Feltöltés
Ezt az adalékot csak egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel töltethetük fel.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az adalékanyag minimális szintjét hangjelzés és a műszercsoporton megjelenő üzenet kíséretében kigyulladó visszajelző lámpa jelzi.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a fagyás elkerülése érdekében a folyadék feltöltéséhez vagy cseréjéhez nem szabad vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező gépjárművek esetében a folyadék minimális szintre csökkenésére hangjelzés és a műszercsoporton megjelenő üzenet figyelmeztet.A legközelebbi megálláskor töltse fel a folyadékszintet.
Téli időjárás esetén használjon etilalkohol- vagy metanolalapú folyadékot.
Gyakorlati tudnivalók
