2020 TOYOTA PROACE Kezelési útmutató (in Hungarian)

281
Proace_hu_Chap07_info-pratiques_ed01-2019
Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel karbantartást.Ettől függetlenül rendszeresen ellenőrizze a saruk meghúzását (gyorszáró bilincs nélküli változatoknál) és a csatlakozások tisztaságát.
A szűrők cseréjének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az olajszűrőt is.A csere gyakoriságára vonatkozóan ld. a gyártó karbantartási ter vét.
Olajszűrő
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő eltömődésére a többfunkciós képernyőn megjelenő üzenet kíséretében átmenetileg kigyulladó visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik, regenerálja a szűrőt oly módon, hogy a visszajelző lámpa kialvásáig legalább
60 km/h-s sebességgel közlekedik.Ha a visszajelzés továbbra is világít, az a gázolajadalék nem megfelelő szintjét jelzi.A szintek ellenőrzéséről bővebben lásd a megfelelő részt.
Új gépjármű esetén a részecskeszűrő regenerálódásakor előfordulhat, hogy az első néhány alkalommal égett szag érezhető, ami teljesen normális jelenség.A tartósan alacsony sebességgel történő közlekedést vagy a motor alapjáraton történő huzamosabb használatát követő gyorsítások alkalmával a kipufogón át vízgőz távozhat a rendszerből. Ez sem a gépjármű viselkedésére, sem a környezetre nem gyakorol káros hatást.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási ter vében foglaltaknak megfelelően végezze.Egyéb esetekben ellenőriztesse őket hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelően képzett és felszerelt szakemberrel.
A 12 voltos akkumulátort érintő műveletek előtt végrehajtandó óvintézkedésekről lásd a megfelelő részt.
Ha a környezeti viszonyok (poros levegő) vagy a gépjármű használati körülményei (városi forgalom) szükségessé teszik, a cserét az előír tnál kétszer gyakrabban hajtsa végre.Az eltömődött utastéri szűrő csökkentheti a légkondicionáló rendszer működésének hatékonyságát, és kellemetlen szagokat okozhat.
A Stop & Start rendszerrel ellátott változatokban egy 12 voltos, speciális tulajdonságokkal rendelkező, különleges technológiájú ólomtartalmú akkumulátor található.Az akkumulátorok cseréjét egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel végeztessük el.
7
Gyakorlati tudnivalók

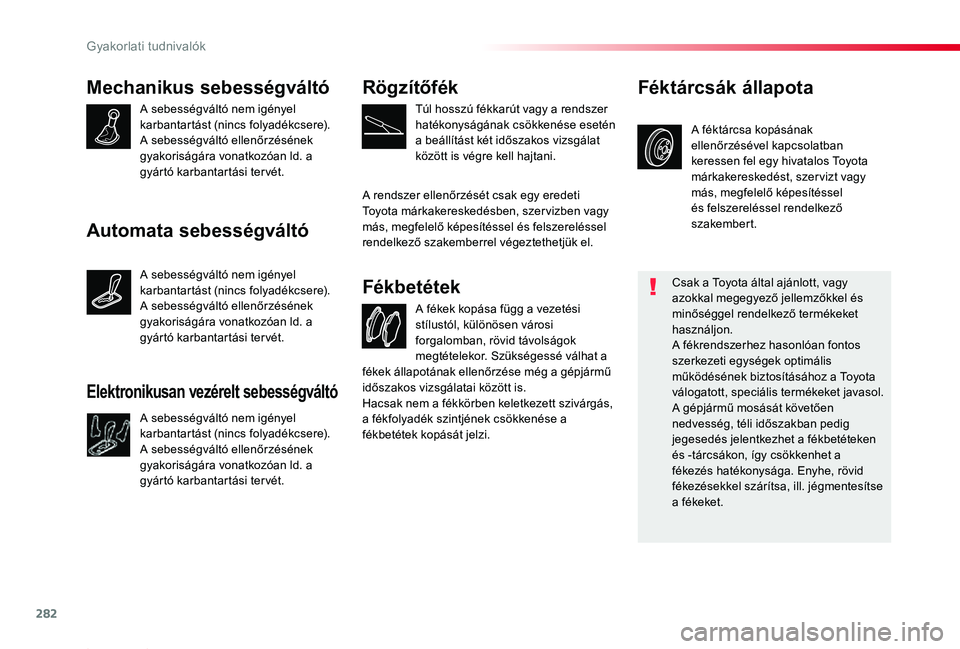

282
Proace_hu_Chap07_info-pratiques_ed01-2019
Mechanikus sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
A fékek kopása függ a vezetési stílustól, különösen városi forgalomban, rövid távolságok megtételekor. Szükségessé válhat a
Fékbetétek
A féktárcsa kopásának ellenőrzésével kapcsolatban keressen fel egy hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.
Féktárcsák állapota
Csak a Toyota által ajánlott, vagy azokkal megegyező jellemzőkkel és minőséggel rendelkező termékeket használjon.A fékrendszerhez hasonlóan fontos szerkezeti egységek optimális működésének biztosításához a Toyota válogatott, speciális termékeket javasol.A gépjármű mosását követően nedvesség, téli időszakban pedig jegesedés jelentkezhet a fékbetéteken és -tárcsákon, így csökkenhet a fékezés hatékonysága. Enyhe, rövid fékezésekkel szárítsa, ill. jégmentesítse a fékeket.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer hatékonyságának csökkenése esetén a beállítást két időszakos vizsgálat között is végre kell hajtani.
A rendszer ellenőrzését csak egy eredeti Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel végeztethetjük el.
fékek állapotának ellenőrzése még a gépjármű időszakos vizsgálatai között is.Hacsak nem a fékkörben keletkezett szivárgás, a fékfolyadék szintjének csökkenése a fékbetétek kopását jelzi.
Automata sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Elektronikusan vezérelt sebességváltó
A sebességváltó nem igényel karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének gyakoriságára vonatkozóan ld. a gyártó karbantartási tervét.
Gyakorlati tudnivalók

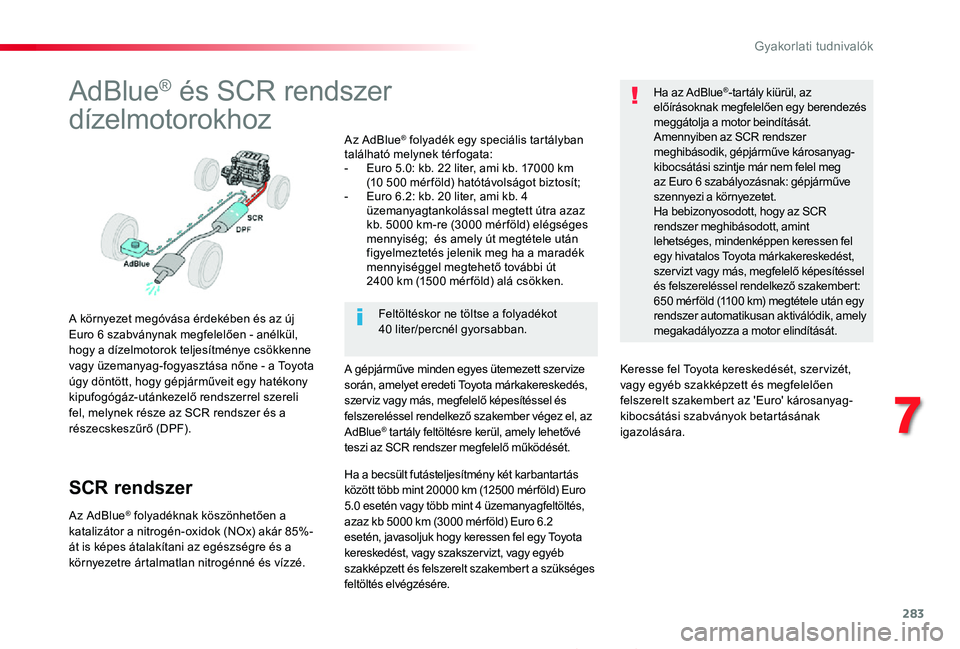

283
Proace_hu_Chap07_info-pratiques_ed01-2019
AdBlue® és SCR rendszer
dízelmotorokhoz
A környezet megóvása érdekében és az új Euro 6 szabványnak megfelelően - anélkül, hogy a dízelmotorok teljesítménye csökkenne vagy üzemanyag-fogyasztása nőne - a Toyota úgy döntött, hogy gépjárműveit egy hatékony kipufogógáz-utánkezelő rendszerrel szereli fel, melynek része az SCR rendszer és a részecskeszűrő (DPF).
SCR rendszer
Az AdBlue® folyadéknak köszönhetően a katalizátor a nitrogén-oxidok (NOx) akár 85%-át is képes átalakítani az egészségre és a környezetre ártalmatlan nitrogénné és vízzé.
Az AdBlue® folyadék egy speciális tartályban található melynek tér fogata: - Euro 5.0: kb. 22 liter, ami kb. 17000 km (10 500 mér föld) hatótávolságot biztosít; - Euro 6.2: kb. 20 liter, ami kb. 4 üzemanyagtankolással megtett útra azaz kb. 5000 km-re (3000 mér föld) elégséges mennyiség; és amely út megtétele után figyelmeztetés jelenik meg ha a maradék mennyiséggel megtehető további út 2400 km (1500 mér föld) alá csökken.
A gépjárműve minden egyes ütemezett szer vize során, amelyet eredeti Toyota márkakereskedés, szer viz vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakember végez el, az AdBlue® tartály feltöltésre kerül, amely lehetővé teszi az SCR rendszer megfelelő működését.
Ha az AdBlue®-tartály kiürül, az előírásoknak megfelelően egy berendezés meggátolja a motor beindítását.Amennyiben az SCR rendszer meghibásodik, gépjárműve károsanyag-kibocsátási szintje már nem felel meg az Euro 6 szabályozásnak: gépjárműve szennyezi a környezetet.Ha bebizonyosodott, hogy az SCR rendszer meghibásodott, amint lehetséges, mindenképpen keressen fel egy hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert: 650 mér föld (1100 km) megtétele után egy rendszer automatikusan aktiválódik, amely megakadályozza a motor elindítását.
Feltöltéskor ne töltse a folyadékot 40 liter/percnél gyorsabban.
Ha a becsült futásteljesítmény két karbantartás között több mint 20000 km (12500 mér föld) Euro 5.0 esetén vagy több mint 4 üzemanyagfeltöltés, azaz kb 5000 km (3000 mér föld) Euro 6.2 esetén, javasoljuk hogy keressen fel egy Toyota kereskedést, vagy szakszer vizt, vagy egyéb szakképzett és felszerelt szakembert a szükséges feltöltés elvégzésére.
Keresse fel Toyota kereskedését, szer vizét, vagy egyéb szakképzett és megfelelően felszerelt szakembert az 'Euro' károsanyag-kibocsátási szabványok betartásának igazolására.
7
Gyakorlati tudnivalók

284
Proace_hu_Chap07_info-pratiques_ed01-2019
AdBlue® folyadék feltöltése
Az AdBlue® tartály feltöltését minden szer viz alkalmával elvégzik a hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.A tartály űrtartalma miatt azonban két karbantartás között is szükségessé válhat az utántöltés, különösen, ha arra figyelmeztetés (visszajelző lámpa és üzenet) is felhívja a figyelmet.Felkereshet bármely hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.Amennyiben a feltöltést saját kezűleg kívánja elvégezni, figyelmesen olvassa el a következő figyelmeztetéseket.
A használatra vonatkozó óvintézkedések
Az AdBlue® folyadékot a gyermekektől elzárva, eredeti csomagolásában tárolja.Soha ne töltse át az AdBlue® folyadékot másik tárolóedénybe, mert elveszítheti tisztaságát.
Kizárólag az ISO 22241 szabványnak megfelelő AdBlue® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue®-t.Ne töltse be az AdBlue® folyadékot a gázolajtartályba.
A cseppmentes flakonos kiszerelés megkönnyíti a feltöltést. Egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél 1,89 liter (fél amerikai
gallon) méretű flakonokban vásárolhatja meg.
A feltöltéshez soha ne használjon kamionokhoz való AdBlue®-adagolót.
Az AdBlue® egy karbamidtartalmú oldat. A folyadék nem gyúlékony, színtelen és szagtalan (hűvös helyen tartva).Bőrrel való érintkezés esetén mossa le az érintett területet bő szappanos vízzel. Ha a szembe jut, azonnal mossa ki bő vízzel vagy szemmosó oldattal, és ezt legalább 15 percig folytassa. Állandó égető vagy irritáló érzés esetén forduljon or voshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta vízzel, majd igyon sok vizet.Bizonyos esetekben (pl. magas hőmérséklet esetén) előfordulhat, hogy ammónia szabadul fel, ezért ne lélegezze be a folyadékot. Az ammóniagőz irritálhatja a nyálkahártyát (szem, orr és torok).
Fontos!Ha a gépjármű AdBlue®-tartálya teljesen kiürült (amit figyelmeztető üzenetek és a motor letiltása jelez), legalább 3,8 liter adalékot kell a tartályba tölteni (azaz két 1,89 literes flakon tartalmát).
Gyakorlati tudnivalók

285
Proace_hu_Chap07_info-pratiques_ed01-2019
Tárolási javaslatok
Ne tárolja az AdBlue®-flakonokat a gépjárműben.
Az AdBlue® folyadék kb. -11 °C alatti hőmérsékleten fagy meg, és 25 °C felett bomlik el. A flakonokat hűvös, közvetlen napsugárzástól védett helyen ajánlott tárolni.Ilyen körülmények között a folyadék legalább egy évig eláll.Ha a folyadék megfagy, szobahőmérsékleten teljesen felengedve ismét felhasználható.
A feltöltés menete
A feltöltés megkezdése előtt ellenőrizze, hogy a gépjármű sík, vízszintes talajon áll-e.
F Vegye le a gyújtást és vegye ki a kulcsot, vagy, ha gépjárműve rendelkezik ilyennel, nyomja meg a START/STOP gombot a motor leállításához.
F Az AdBlue®-tartályhoz való hozzáféréshez nyissa ki a bal első ajtót.F Alulról felfelé húzza meg a fekete takarófedelet.
F Fordítsa el a kék kupakot egyhatod fordulattal az óramutató járásával ellentétes irányba.F Felfelé húzva vegye le.
Ne dobja ki az AdBlue®-s flakont a háztartási hulladékkal együtt. Helyezze el a flakont egy erre a célra rendszeresített tartályban vagy vigye vissza az értékesítési pontra.
Téli időjárás esetén győződjön meg arról, hogy a hőmérséklet magasabb -11 °C-nál. Ellenkező esetben a befagyott AdBlue® folyadékot nem lehet áttölteni a tartályba. Állítsa a gépjárművet néhány órára melegebb helyiségbe, és ezt követően végezze el a feltöltést.
7
Gyakorlati tudnivalók

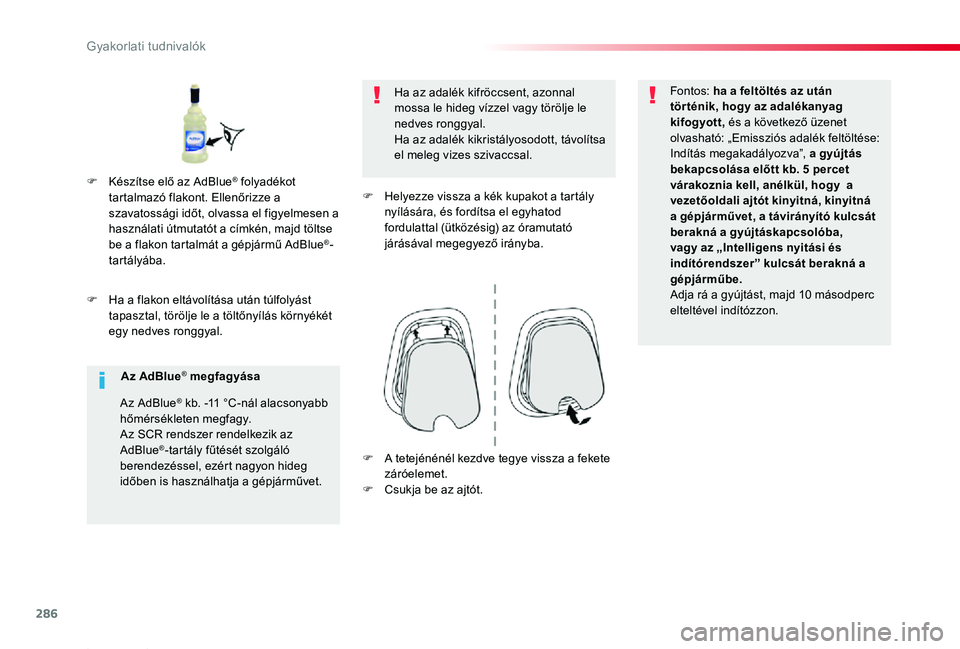

286
Proace_hu_Chap07_info-pratiques_ed01-2019
F Ha a flakon eltávolítása után túlfolyást tapasztal, törölje le a töltőnyílás környékét egy nedves ronggyal.
Ha az adalék kifröccsent, azonnal mossa le hideg vízzel vagy törölje le nedves ronggyal.Ha az adalék kikristályosodott, távolítsa el meleg vizes szivaccsal.
F Helyezze vissza a kék kupakot a tartály nyílására, és fordítsa el egyhatod fordulattal (ütközésig) az óramutató járásával megegyező irányba.
Fontos: ha a feltöltés az után tör ténik, hogy az adalékanyag kifogyott, és a következő üzenet olvasható: „Emissziós adalék feltöltése: Indítás megakadályozva”, a gyújtás bekapcsolása előtt kb. 5 percet várakoznia kell, anélkül, hogy a vezetőoldali ajtót kinyitná, kinyitná a gépjárművet, a távirányító kulcsát berakná a gyújtáskapcsolóba, vagy az „Intelligens nyitási és indítórendszer” kulcsát berakná a gépjárműbe.Adja rá a gyújtást, majd 10 másodperc elteltével indítózzon.
F Készítse elő az AdBlue® folyadékot tartalmazó flakont. Ellenőrizze a szavatossági időt, olvassa el figyelmesen a használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue®-tartályába.
Az AdBlue® megfagyása
Az AdBlue® kb. -11 °C-nál alacsonyabb hőmérsékleten megfagy.Az SCR rendszer rendelkezik az AdBlue®-tartály fűtését szolgáló berendezéssel, ezért nagyon hideg időben is használhatja a gépjárművet.
F A tetejénénél kezdve tegye vissza a fekete záróelemet.F Csukja be az ajtót.
Gyakorlati tudnivalók

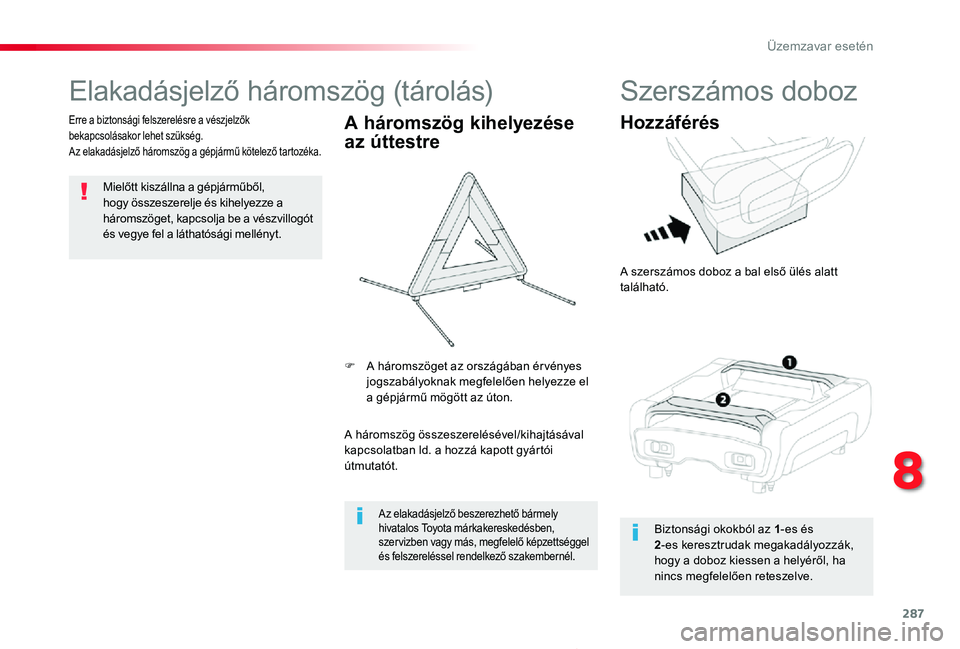

287
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
Elakadásjelző háromszög (tárolás)
Mielőtt kiszállna a gépjárműből, hogy összeszerelje és kihelyezze a háromszöget, kapcsolja be a vészvillogót és vegye fel a láthatósági mellényt.
Erre a biztonsági felszerelésre a vészjelzők bekapcsolásakor lehet szükség.Az elakadásjelző háromszög a gépjármű kötelező tartozéka.
A háromszög kihelyezése
az úttestre
A háromszög összeszerelésével/kihajtásával
kapcsolatban ld. a hozzá kapott gyártói útmutatót.
F A háromszöget az országában ér vényes jogszabályoknak megfelelően helyezze el a gépjármű mögött az úton.
Az elakadásjelző beszerezhető bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.
Szerszámos doboz
Hozzáférés
A szerszámos doboz a bal első ülés alatt található.
Biztonsági okokból az 1-es és 2-es keresztrudak megakadályozzák, hogy a doboz kiessen a helyéről, ha nincs megfelelően reteszelve.
8
Üzemzavar esetén

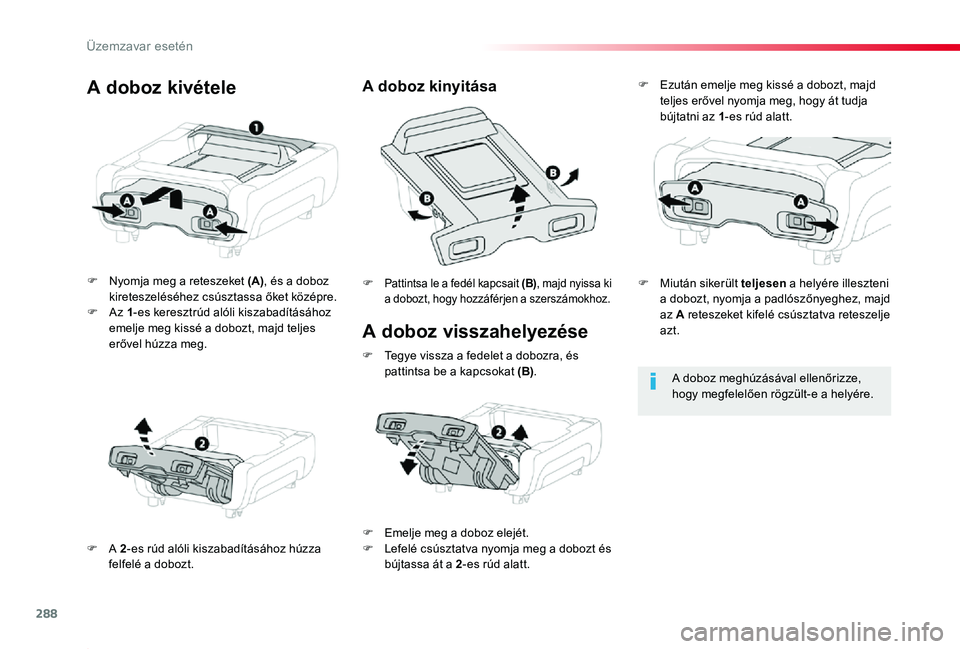

288
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
A doboz visszahelyezése
F Nyomja meg a reteszeket (A), és a doboz kireteszeléséhez csúsztassa őket középre.F Az 1-es keresztrúd alóli kiszabadításához emelje meg kissé a dobozt, majd teljes erővel húzza meg.
F A 2-es rúd alóli kiszabadításához húzza felfelé a dobozt.
F Pattintsa le a fedél kapcsait (B), majd nyissa ki a dobozt, hogy hozzáférjen a szerszámokhoz.
A doboz kinyitásaA doboz kivétele
A doboz meghúzásával ellenőrizze, hogy megfelelően rögzült-e a helyére.
F Emelje meg a doboz elejét.F Lefelé csúsztatva nyomja meg a dobozt és bújtassa át a 2-es rúd alatt.
F Ezután emelje meg kissé a dobozt, majd teljes erővel nyomja meg, hogy át tudja bújtatni az 1-es rúd alatt.
F Tegye vissza a fedelet a dobozra, és pattintsa be a kapcsokat (B).
F Miután sikerült teljesen a helyére illeszteni a dobozt, nyomja a padlószőnyeghez, majd az A reteszeket kifelé csúsztatva reteszelje azt.
Üzemzavar esetén
