2020 TOYOTA PROACE Kezelési útmutató (in Hungarian)

297
Proace_hu_Chap08_En-cas-de-panne_ed01-2019
F A pótkerékhez a gépjármű hátulja felől tud hozzáférni.F Tárja ki a kétszárnyú hátsó ajtót, vagy nyissa fel a felnyitható hátsó ajtót, a gépjármű konfigurációjának megfelelően.
F Keresse meg a kosár csavarját a hátsó ajtó küszöbén.
F Csavarozza ki a csavart a kerékkulccsal (kb. 14 fordulat), amíg a kosár le nem ereszkedik és szabaddá nem válik a kosár kampója.
Hozzáférés a pótkerékhez
F Ha gépjárműve vonóhoroggal van felszerelve, az emelő segítségével emelje meg a gépjármű hátulját (kizárólag a B emelési pontnál), hogy elegendő hely álljon rendelkezésre a pótkerék kivételéhez.
A pótkerék kiszerelése
A gépjármű konfigurációs menüjében kapcsolja ki a „Szabad kezes nyitás” funkciót, nehogy kinyíljon/kinyíljanak az elektromos működtetésű oldalajtó(k).További információ érdekében a Lábérintéses ajtónyitó és zárórendszer működésére vonatkozóan kérjük
olvassa el a vonatkozó bekezdést.
8
Üzemzavar esetén

298
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

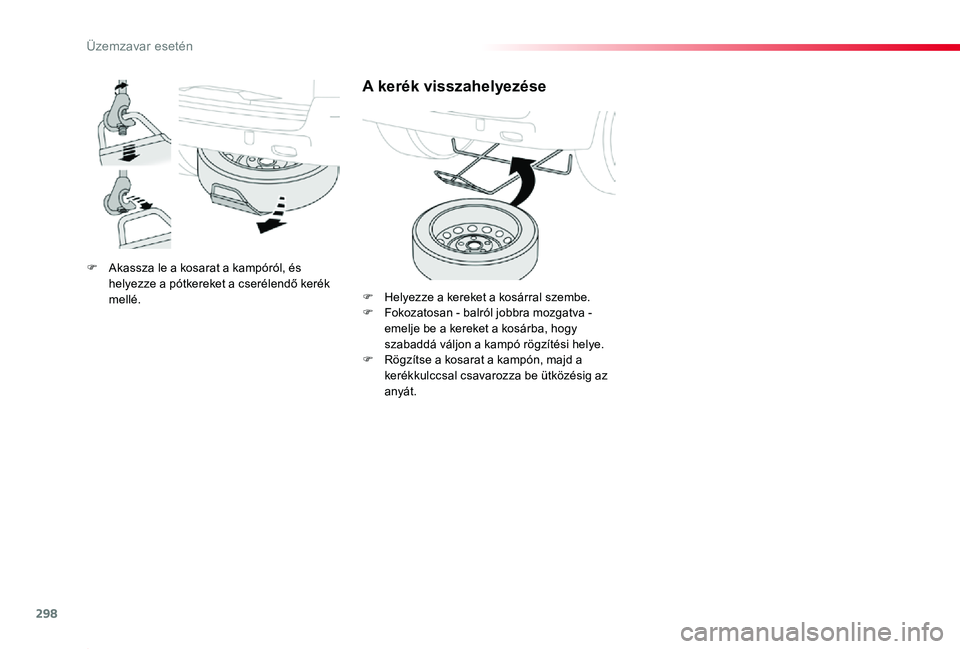

F Akassza le a kosarat a kampóról, és helyezze a pótkereket a cserélendő kerék mellé.
A kerék visszahelyezése
F Helyezze a kereket a kosárral szembe.F Fokozatosan - balról jobbra mozgatva - emelje be a kereket a kosárba, hogy szabaddá váljon a kampó rögzítési helye.F Rögzítse a kosarat a kampón, majd a kerékkulccsal csavarozza be ütközésig az anyát.
Üzemzavar esetén

299
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

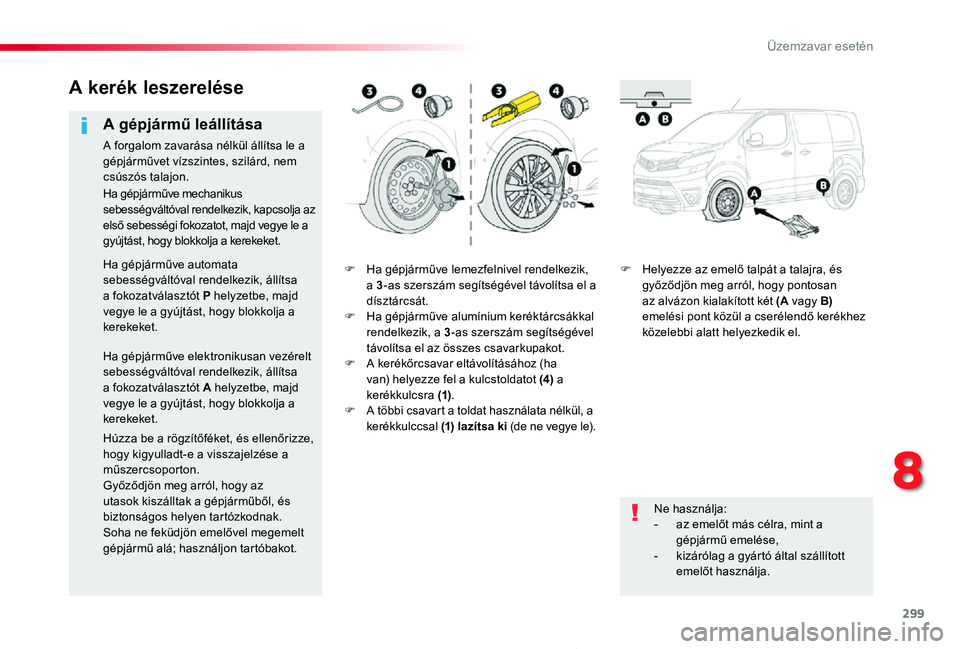

F Ha gépjárműve lemezfelnivel rendelkezik, a 3-as szerszám segítségével távolítsa el a dísztárcsát.F Ha gépjárműve alumínium keréktárcsákkal rendelkezik, a 3-as szerszám segítségével távolítsa el az összes csavarkupakot.F A kerékőrcsavar eltávolításához (ha van) helyezze fel a kulcstoldatot (4) a kerékkulcsra (1).F A többi csavart a toldat használata nélkül, a kerékkulccsal (1) lazítsa ki (de ne vegye le).
F Helyezze az emelő talpát a talajra, és győződjön meg arról, hogy pontosan az alvázon kialakított két (A vagy B) emelési pont közül a cserélendő kerékhez közelebbi alatt helyezkedik el.
A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a gépjárművet vízszintes, szilárd, nem csúszós talajon.
Ne használja:- az emelőt más célra, mint a gépjármű emelése,
- kizárólag a gyártó által szállított emelőt használja.
Ha gépjárműve mechanikus sebességváltóval rendelkezik, kapcsolja az első sebességi fokozatot, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve automata sebességváltóval rendelkezik, állítsa a fokozatválasztót P helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Ha gépjárműve elektronikusan vezérelt sebességváltóval rendelkezik, állítsa a fokozatválasztót A helyzetbe, majd vegye le a gyújtást, hogy blokkolja a kerekeket.
Húzza be a rögzítőféket, és ellenőrizze,
hogy kigyulladt-e a visszajelzése a műszercsoporton.Győződjön meg arról, hogy az utasok kiszálltak a gépjárműből, és biztonságos helyen tartózkodnak.Soha ne feküdjön emelővel megemelt gépjármű alá; használjon tartóbakot.
8
Üzemzavar esetén

300
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

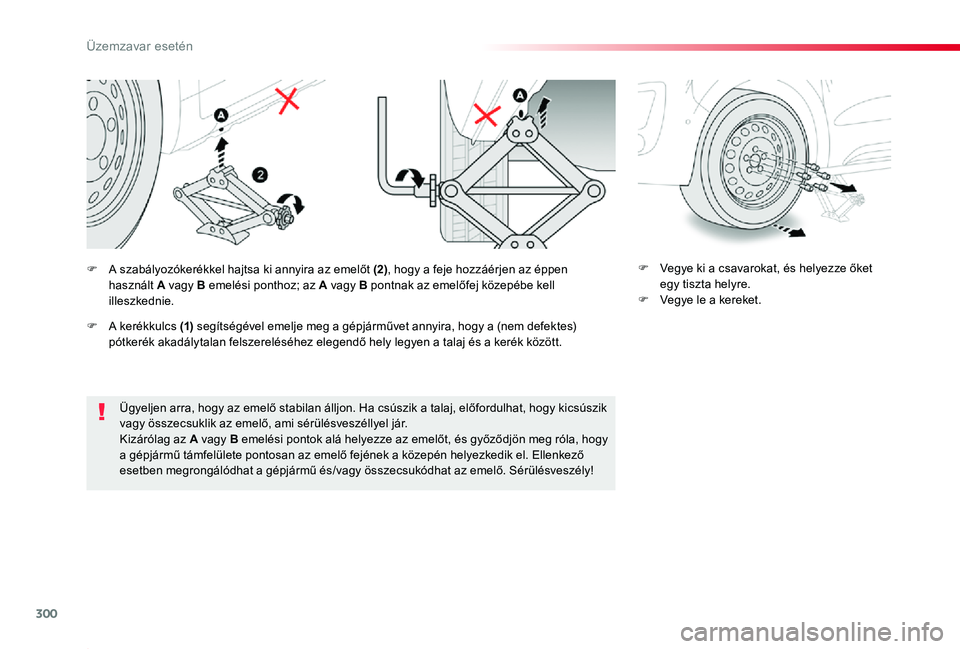

Ügyeljen arra, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik vagy összecsuklik az emelő, ami sérülésveszéllyel jár.Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy a gépjármű támfelülete pontosan az emelő fejének a közepén helyezkedik el. Ellenkező esetben megrongálódhat a gépjármű és/vagy összecsukódhat az emelő. Sérülésveszély!
F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.F Vegye le a kereket.
F A szabályozókerékkel hajtsa ki annyira az emelőt (2), hogy a feje hozzáérjen az éppen használt A vagy B emelési ponthoz; az A vagy B pontnak az emelőfej közepébe kell illeszkednie.
F A kerékkulcs (1) segítségével emelje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan felszereléséhez elegendő hely legyen a talaj és a kerék között.
Üzemzavar esetén

301
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

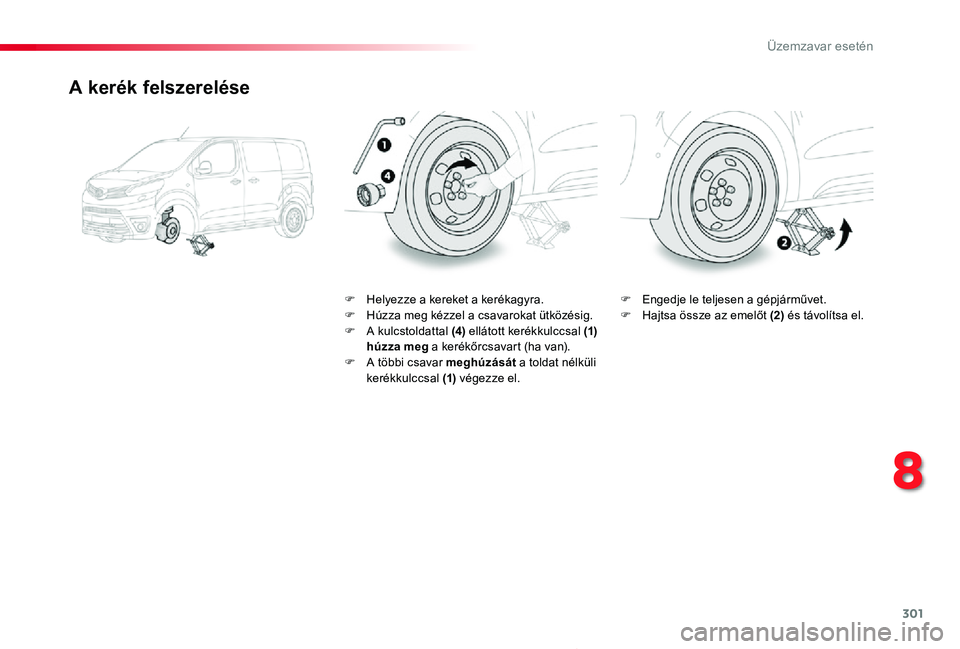

A kerék felszerelése
F Helyezze a kereket a kerékagyra.F Húzza meg kézzel a csavarokat ütközésig.F A kulcstoldattal (4) ellátott kerékkulccsal (1) húzza meg a kerékőrcsavart (ha van).F A többi csavar meghúzását a toldat nélküli kerékkulccsal (1) végezze el.
F Engedje le teljesen a gépjárművet.F Hajtsa össze az emelőt (2) és távolítsa el.
8
Üzemzavar esetén

302
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

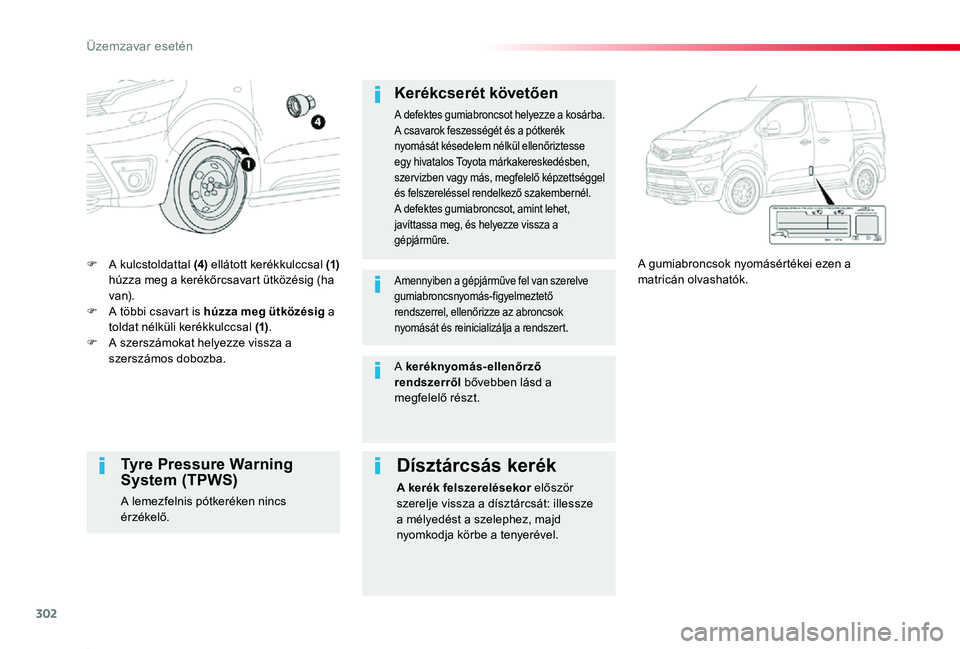

F A kulcstoldattal (4) ellátott kerékkulccsal (1) húzza meg a kerékőrcsavart ütközésig (ha va n).F A többi csavart is húzza meg ütközésig a toldat nélküli kerékkulccsal (1).F A szerszámokat helyezze vissza a szerszámos dobozba.
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.
Kerékcserét követően
A defektes gumiabroncsot helyezze a kosárba.A csavarok feszességét és a pótkerék nyomását késedelem nélkül ellenőriztesse egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakembernél.A defektes gumiabroncsot, amint lehet, javíttassa meg, és helyezze vissza a gépjárműre.
Amennyiben a gépjárműve fel van szerelve gumiabroncsnyomás-figyelmeztető rendszerrel, ellenőrizze az abroncsok nyomását és reinicializálja a rendszert.
Tyre Pressure Warning System (TPWS)
A lemezfelnis pótkeréken nincs érzékelő.
Dísztárcsás kerék
A kerék felszerelésekor először szerelje vissza a dísztárcsát: illessze a mélyedést a szelephez, majd nyomkodja körbe a tenyerével.
A keréknyomás-ellenőrző rendszerről bővebben lásd a megfelelő részt.
Üzemzavar esetén

303
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

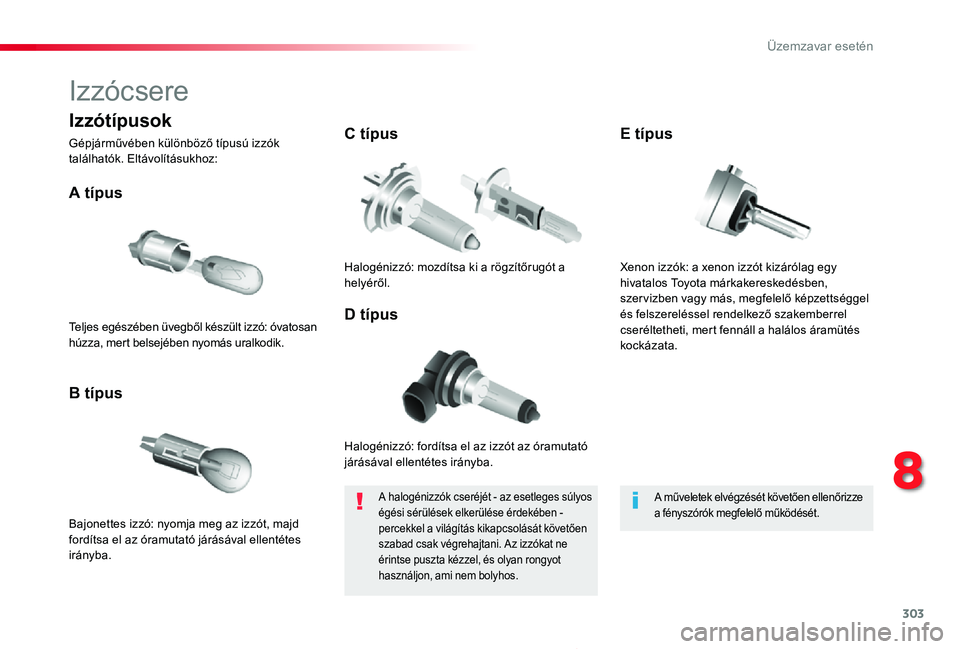

Izzócsere
Halogénizzó: fordítsa el az izzót az óramutató járásával ellentétes irányba.
A típus
Bajonettes izzó: nyomja meg az izzót, majd fordítsa el az óramutató járásával ellentétes irányba.
B típus
C típus
D típusTeljes egészében üvegből készült izzó: óvatosan húzza, mert belsejében nyomás uralkodik.
Halogénizzó: mozdítsa ki a rögzítőrugót a helyéről.
A halogénizzók cseréjét - az esetleges súlyos égési sérülések elkerülése érdekében - percekkel a világítás kikapcsolását követően szabad csak végrehajtani. Az izzókat ne érintse puszta kézzel, és olyan rongyot használjon, ami nem bolyhos.
A műveletek elvégzését követően ellenőrizze a fényszórók megfelelő működését.
Izzótípusok
Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz:
Xenon izzók: a xenon izzót kizárólag egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel cseréltetheti, mert fennáll a halálos áramütés kockázata.
E típus
8
Üzemzavar esetén

304
Proace_hu_Chap08_En-cas-de-panne_ed01-2019

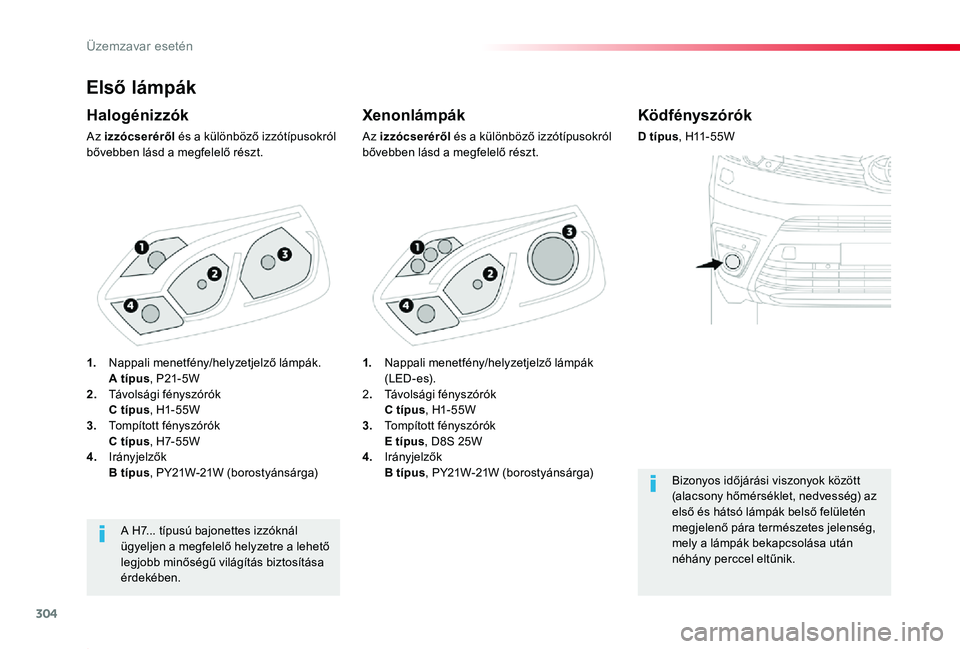

Első lámpák
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
Halogénizzók
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
A H7... típusú bajonettes izzóknál ügyeljen a megfelelő helyzetre a lehető legjobb minőségű világítás biztosítása érdekében.
Ködfényszórók
D típus, H11 - 5 5 W
Bizonyos időjárási viszonyok között (alacsony hőmérséklet, nedvesség) az első és hátsó lámpák belső felületén megjelenő pára természetes jelenség, mely a lámpák bekapcsolása után
néhány perccel eltűnik.
1. Nappali menetfény/helyzetjelző lámpák (LED-es).2. Távolsági fényszórók C típus, H1- 55W3. Tompított fényszórók E típus, D8S 25W4. Irányjelzők B típus, PY21W-21W (borostyánsárga)
1. Nappali menetfény/helyzetjelző lámpák. A típus, P21- 5W2. Távolsági fényszórók C típus, H1- 55W3. Tompított fényszórók C típus, H7- 5 5 W4. Irányjelzők B típus, PY21W-21W (borostyánsárga)
