2020 TOYOTA PROACE Kezelési útmutató (in Hungarian)

105
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
Fűtött üléspad
0: Leállítás1: Gyenge2: Közepes
3: Erős
F A fűtés bekapcsolásához és a kívánt fokozat kiválasztásához használja a szabályozó forgókapcsolót:
Járó motornál az üléspad ülései fűthetők.
Ülés alatti tárolóhely
Egyes gépjárműváltozatokon az ülés alatt egy tárolóhely található.F Az ülés felbillentéséhez húzza maga felé a hevedert.
3
Ergonómia és kényelem

106
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
Moduwork
A fedél eltávolítása
Levehető fedél
F Egyik kezével fogja meg a fedelet, majd a tetején található kar elforgatásával oldja ki.F Engedje le és szabadítsa ki a helyéről.
Az üléspad szélső ülésének ülőlapja felhajtható a háttámlához, amivel rakodóhely szabadítható fel a kabinban.A válaszfal részét képező fedél hosszú tárgyak szállítása esetén leszerelhető.
A fedél eltávolítását és rögzítését követően a szélső ülés alatt hosszú tárgyakat lehet elhelyezni.
F Pattintsa a vezetőülés mögötti rögzítőelemekbe.F A tetején található kar elforgatásával rögzítse a fedelet.
Ergonómia és kényelem

107
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
Ha felhajtja a szélső ülés ülőlapját és leszereli a válaszfal részét képező fedelet, mindig be kell szerelni a csúszásgátló hálót.Lásd a csúszásgátló hálóról szóló részt.
Soha ne tegye a kezét az ülés alá, hogy a felhajtásakor a mozgását kísérje, mert becsípődhet.Kizárólag a hevedert használja.

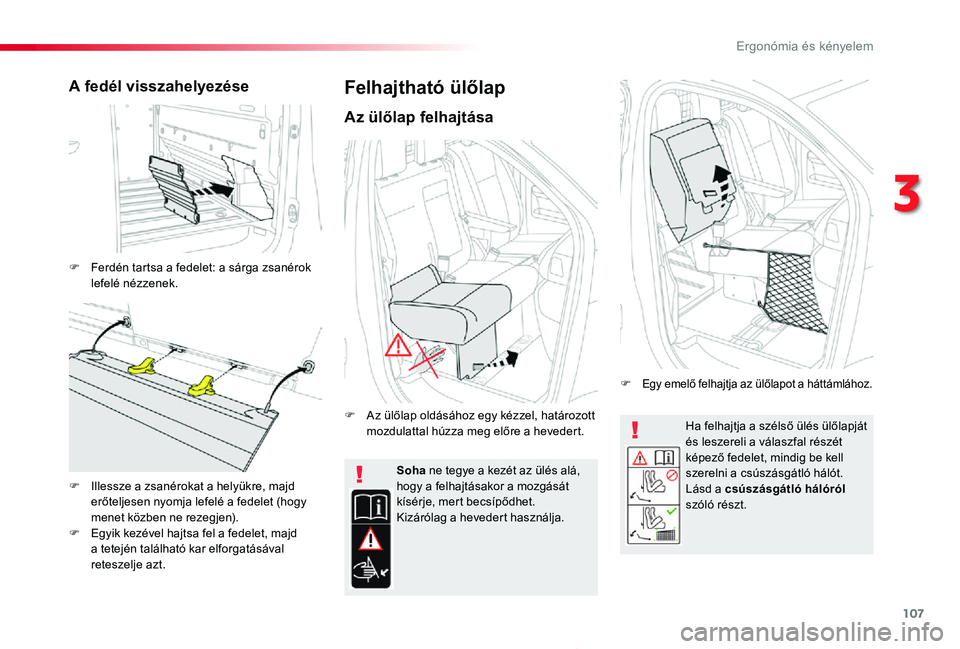

A fedél visszahelyezése
F Ferdén tartsa a fedelet: a sárga zsanérok lefelé nézzenek.
F Illessze a zsanérokat a helyükre, majd erőteljesen nyomja lefelé a fedelet (hogy menet közben ne rezegjen).F Egyik kezével hajtsa fel a fedelet, majd a tetején található kar elforgatásával reteszelje azt.
Felhajtható ülőlap
Az ülőlap felhajtása
F Az ülőlap oldásához egy kézzel, határozott mozdulattal húzza meg előre a hevedert.
F Egy emelő felhajtja az ülőlapot a háttámlához.
3
Ergonómia és kényelem

108
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019

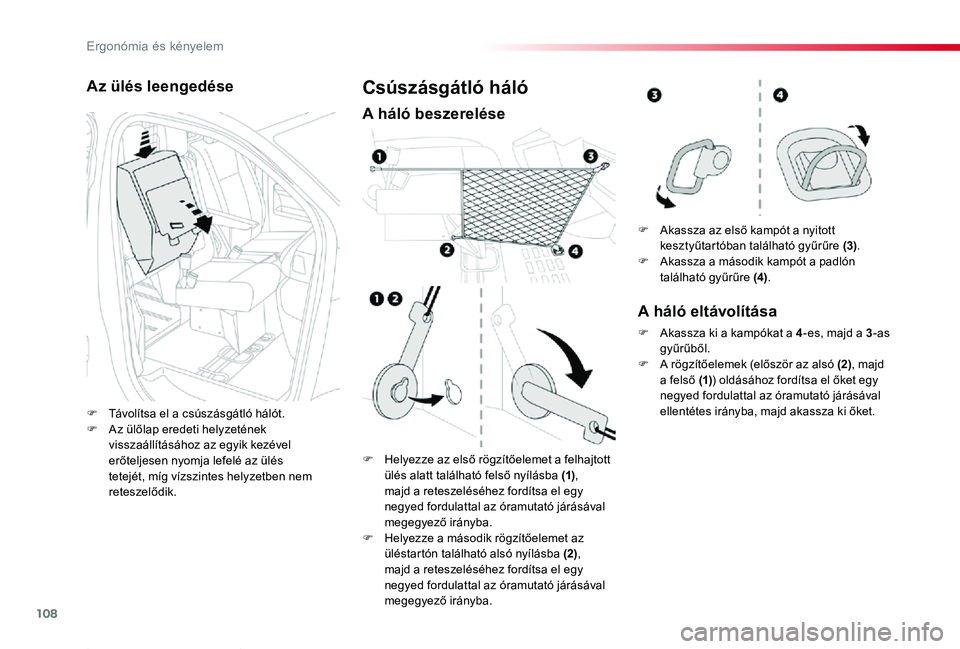

Az ülés leengedése
F Távolítsa el a csúszásgátló hálót.F Az ülőlap eredeti helyzetének visszaállításához az egyik kezével erőteljesen nyomja lefelé az ülés tetejét, míg vízszintes helyzetben nem reteszelődik.
Csúszásgátló háló
A háló beszerelése
F Helyezze az első rögzítőelemet a felhajtott ülés alatt található felső nyílásba (1), majd a reteszeléséhez fordítsa el egy negyed fordulattal az óramutató járásával megegyező irányba.F Helyezze a második rögzítőelemet az üléstartón található alsó nyílásba (2), majd a reteszeléséhez fordítsa el egy negyed fordulattal az óramutató járásával
megegyező irányba.
F Akassza az első kampót a nyitott kesztyűtartóban található gyűrűre (3).F Akassza a második kampót a padlón található gyűrűre (4).
A háló eltávolítása
F Akassza ki a kampókat a 4-es, majd a 3-as gyűrűből.F A rögzítőelemek (először az alsó (2), majd a felső (1)) oldásához fordítsa el őket egy negyed fordulattal az óramutató járásával
ellentétes irányba, majd akassza ki őket.
Ergonómia és kényelem

109
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
ÍróasztalkaHa gépjárműve rendelkezik ezzel a felszereléssel, az üléspad középső ülésének háttámlapárnája íróasztalka pozícióba dönthető, mely forgatható, és - a gépjármű álló helyzetében - mobil irodaként funkcionálhat.F Húzza meg a háttámlapárna felső részén található fogantyút.
Menet közben soha ne használja az íróasztalkát.Az asztalkán elhelyezett tárgyak erőteljes fékezés vagy ütközés esetén elröpülhetnek és sérülést okozhatnak.
Tárolóhely a középső ülőhelyen
F Az ülőlap lebillentéséhez húzza meg előre a hevedert.
Győződjön meg róla, hogy a szállított rakomány mérete, formája és tér fogata megfelel a KRESZ-szabályokban foglaltaknak, és nem korlátozza a vezető látóterét.Gondoskodjon a szállított terhek megfelelő rögzítéséről, hogy korlátozza, ill. megakadályozza az elmozdulásukat és ezzel kiküszöbölje a sérülésveszélyt.Ha az ülés felhajtott állapotában leszereli a válaszfalon található fedelet, mindig szerelje fel a gépjárműhöz kapott csúszásgátló hálót.A hálót ne használja másra.Rendszeresen ellenőrizze a csúszásgátló háló állapotát. Ha kopás vagy repedések tapasztalhatók rajta, egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelően képzett és felszerelt szakembernél szerezzen be az Ön Toyota gépjárművének megfelelő, minőségi csúszásmentes kárpitot.Amikor nem szállít hosszú tárgyat, mindig szerelje vissza a fedelet a válaszfalra.
3
Ergonómia és kényelem

110
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
Rögzített osztatlan üléspad
F A fejtámla megemelése: reteszelődésig húzza a fejtámlát felfelé.F A fejtámla eltávolítása: nyomja meg az A reteszt, és húzza a fejtámlát felfelé.F A fejtámla visszahelyezése: a háttámla tengelyében tartva helyezze a fejtámla rúdjait a nyílásokba.F A fejtámla leengedése: nyomja meg egyszerre a fejtámlát és az A reteszt.
F Engedje le a fejtámlákat.
Az itt ismertetett felszerelések és beállítások a gépjárműváltozattól és az adott konfigurációtól függően eltérőek lehetnek.Az üléspadhoz osztatlan - rögzített vagy lehajtható (asztalka helyzet) - háttámla tartozik.
Speciális formájú fejtámlákA háttámla lehajtása
asztalka helyzetbe
A biztonsági övekről bővebben lásd a megfelelő részt.
F Elölről: a háttámla kireteszeléséhez emelje meg a kart.F Hátulról: a háttámla kireteszeléséhez engedje le a kart.
F Hajtsa a háttámlát az ülőlapra.F A háttámla visszaállításához emelje meg a kart és hajtsa fel a háttámlát.
Ergonómia és kényelem

111
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).
F A karokkal reteszelje ki az első lábakat.F Szabadítsa ki az üléspadot a rögzítésekből.F Távolítsa el az üléspadot.
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).F Billentse előre az üléspadot.
Az üléspad előredöntése,
beszállás a 3. sorba
Az üléspad kiszerelése
A 3. üléssorba való beszálláskor az üléspad előrebillentéséhez nem szükséges lehajtani az üléspad háttámláját (asztalka helyzet).
F A kar segítségével reteszelje ki az ülés hátsó lábait, majd billentse előre az egész üléspadot.F Az ülés visszaállításakor a lábak reteszelődéséig billentse hátra az üléspadot.
Ha az üléspadot kiszereli a gépjárműből, és úgy kívánja tárolni, tiszta helyen tartsa, és ügyeljen rá, hogy semmilyen idegen tárgy ne kerüljön a szerkezetbe.
Az üléspad kizárólag a gépjárműben használható. Speciális szerkezettel van ellátva, ami nem rendeltetésszerű használat vagy leejtés esetén megsérülhet.
3
Ergonómia és kényelem

112
Proace_hu_Chap03_ergonomie-et-confort_ed01-2019
F Felszereltségtől függően húzza meg a kart (hátulról engedje le) és döntse hátra a háttámlát.
Miután visszaállította ülés helyzetbe, ellenőrizze, hogy a ülés megfelelően rögzült-e a padlólemezhez.
Ügyeljen rá, hogy a hátsó utasok lába vagy valamilyen tárgy ne takarja el a rögzítési pontokat, mert az akadályozza az egység megfelelő reteszelődését.
F Győződjön meg arról, hogy semmi nem torlaszolja el a rögzítéseket, ill. akadályozza a lábak megfelelő reteszelődését.
Az üléspad visszaszerelése
F A karokkal reteszelje az első lábakat.F Billentse hátra az üléspadot, amíg a hátsó lábak nem reteszelődnek.
A művelet közben vigyázzon az utasok lábára.
F Helyezze az első lábakat a padlón található rögzítésekbe (lásd a fenti ábrán).
Ergonómia és kényelem
