2020 TOYOTA HILUX Návod na použití (in Czech)

6417-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Částečně odstraňte vložku
blatníku a při stisknutí uvol-
ňovací pojistky odpojte ko-
nektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nárazník
Vložka
blatníku
2
3
4

6427-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Otočte a zajistěte patici žá-
rovky.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Když nasazujete vložku blatníku, šrouby a příchytky, proveďte
obrácený postup vyjmutí v krocích a .
5
6
7
12

6437-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
■Brzdová/koncová, zadní směrová světla, couvací světla a zad-
ní mlhové světlo (je-li ve výbav ě) (bez LED brzdových světel)
Vyjměte upevňovací šrouby
a vytáhněte jednotku do stra-
ny, abyste ji vyjmuli.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zad-
ní mlhové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zad-
ní mlhové světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
3
1
2
3
4

6447-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Zadní směrová světla (s L ED brzdovými světly)
Vyjměte upevňovací šrouby
a vytáhněte jednotku do stra-
ny, abyste ji vyjmuli.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

6457-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
■Osvětlení registrační značky
Vyjměte jednotku.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

6467-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Vnější nástupní světl a (jsou-li ve výbavě)
Stiskněte horní část vnějšího
zpětného zrcátka, abyste na-
klopili plochu zrcátka nahoru,
a nalepte ochranou pásku na
spodní část krytu zrcátka.
Zasuňte 2 ploché šroubová-
ky obalené ochrannou pás-
kou a odpojte příchytky za
zrcátkem.
Vypačte zrcátko ven směrem
k sobě a odpojte 2 příchytky
současně.
Pracujte opatrně a dejte pozor,
abyste neupustili zrcátko.
Odpojte úchyty dle obrázku.
Sejměte horní kryt a šroubky.
1
2
3
4

6477-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Vyklopte zrcátko dopředu.
Vyjměte spodní kryt.
Vyjměte čočku bočního smě-
rového světla.
Vyjměte patici žárovky.
5
6
7
8

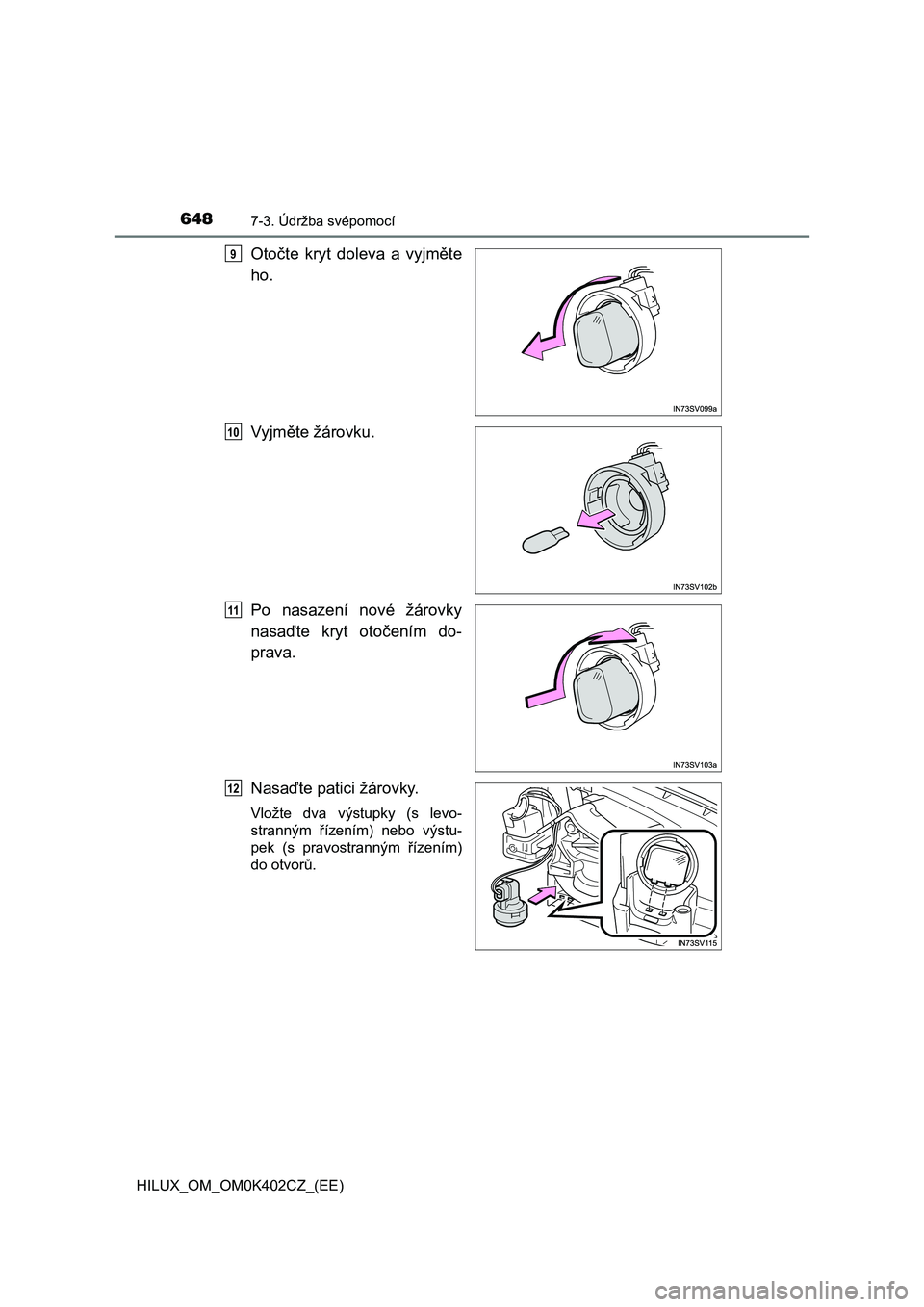

6487-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Otočte kryt doleva a vyjměte
ho.
Vyjměte žárovku.
Po nasazení nové žárovky
nasaďte kryt otočením do-
prava.
Nasaďte patici žárovky.
Vložte dva výstupky (s levo-
stranným řízením) nebo výstu-
pek (s pravostranným řízením)
do otvorů.
9
10
11
12
