2020 TOYOTA HILUX Návod na použití (in Czech)

6257-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 626)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

6267-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 741)
Tvar venkovních světel se může lišit v závislosti na stupni výbavy atd.
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Halogenové světlomety typu AHalogenové světlomety typu B

6277-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Světlomet (dálkový/tlumený) (je-li ve výbavě)
Světlomet (tlumený) (je-li ve výbavě)
Světlomet (dálkový) (je-li ve výbavě)
Přední obrysové světlo /světlo pro denní svícení (je-li ve výbavě)
Přední směrové světl o (je-li ve výbavě)
Halogenové přední mlhové světlo (je-li ve výbavě)
Osvětlení prostoru pro nohy (je-li ve výbavě)
LED světlomety
1
2
3
4
5
6
7

6287-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Vzadu
Brzdové/koncové svět lo (je-li ve výbavě)
Zadní směrové světlo
Zadní mlhové světlo (je-li ve vý bavě) (vozidla s levostranným říze-
ním) nebo couvací svět lo (je-li ve výbavě)
Zadní mlhové světlo (je-li ve vý bavě) (vozidla s pravostranným říze-
ním) nebo couvací svět lo (je-li ve výbavě)
Osvětlení registrační značky
Bez LED brzdových světelS LED brzdovými světly
1
2
3
4
5

6297-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
■Světlomet (dálkový/tlumený) (halogenové světlomety typu A)
Odpojte konektor a vyjměte
gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4

6307-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Světlomet (tlumený) (halogenové světlomety typu B)
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
1
2
3
4

6317-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče

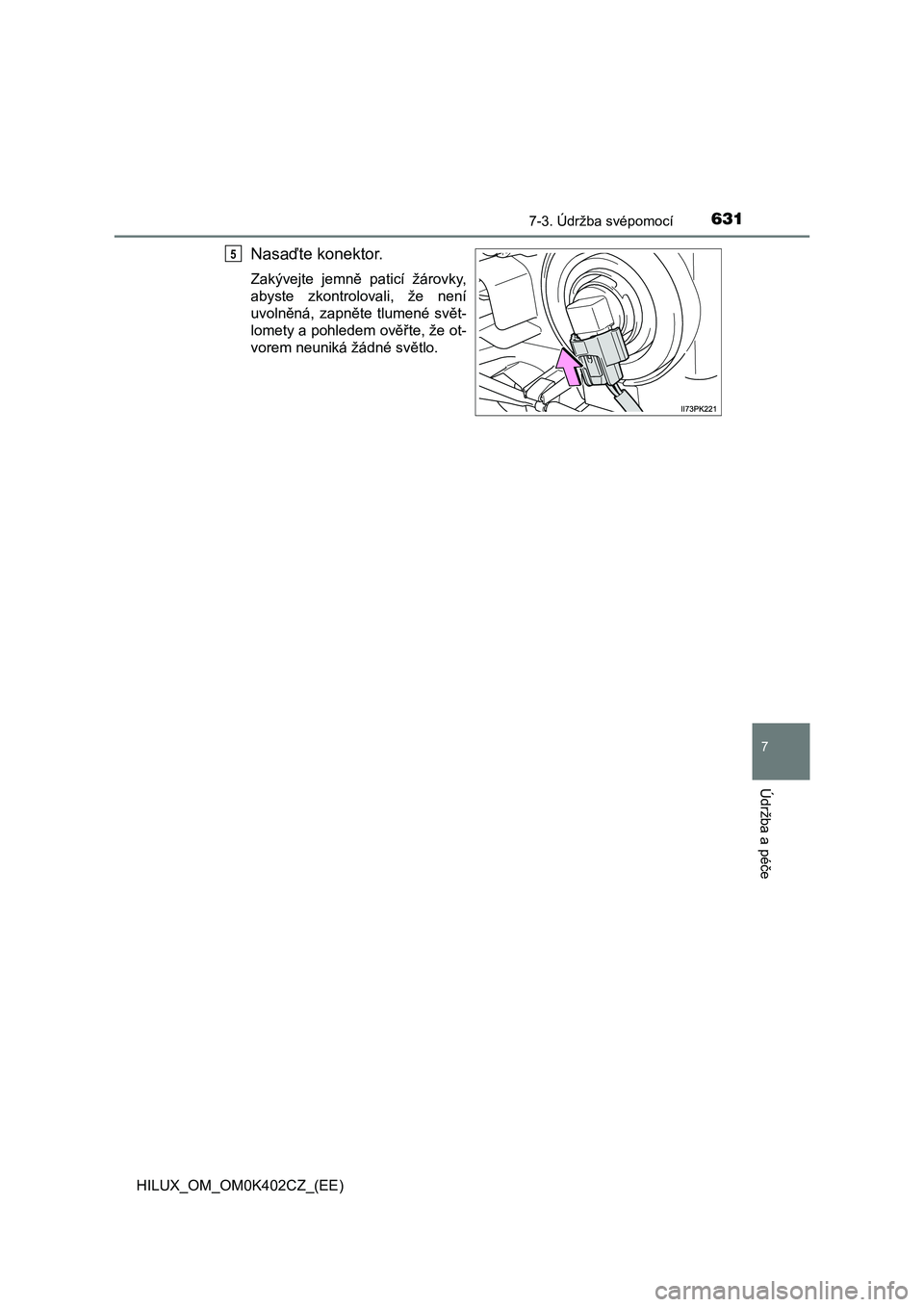

Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte tlumené svět-
lomety a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
5

6327-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Světlomet (dálkový) (hal ogenové světlomety typu B)
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
1
2
3
4
