2020 TOYOTA CAMRY Manuale duso (in Italian)

5376-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
Controllare la potenza in watt della lampadina da sostituire. (→P. 634)
Lampadine
Si possono sostituire da soli le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dalla lampadina. Se la necessaria
sostituzione della lampadina sembra di difficile esecuzione, contattare
un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Per ulteriori informazioni sulla sostituzione di altre lampadine, contat-
tare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
AnteriorePosteriore
Indicatori di direzione anteriori (tipo
a lampadina)Luci di retromarcia (tipo a lampa-
dina)
Indicatori di direzione posteriori
(tipo a lampadina)
11
2

5386-3. Manutenzione “fai da te”
CAMRY_HV_EL■
Indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
La forma del portalampada
potrebbe essere diversa da quella
illustrata in base alla destinazione
prevista del veicolo.
Rimuovere la lampadina.
Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Sostituzione delle lampadine
1
2
3

5396-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■
Luci di retromarcia (tipo a lampadina)
Aprire il cofano del bagagliaio e
rimuovere i fermagli.
Rimuovere parzialmente la
copertura del cofano del baga-
gliaio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
1
2
3
4

5406-3. Manutenzione “fai da te”
CAMRY_HV_EL
Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Reinstallare la copertura del
cofano del bagagliaio con i fer-
magli.5
6

5416-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■
Indicatori di direzione posteriori (tipo a lampadina)
Aprire il bagagliaio e applicare
nastro adesivo protettivo sulla
carrozzeria intorno all’unità luce.
Utilizzare nastro carta, ecc. Non uti-
lizzare nastro adesivo, poiché
potrebbe lasciare residui o danneg-
giare la vernice quando viene
rimosso.
Rimuovere la copertura.
Inserire un cacciavite a testa
piatta tra la copertura e l’unità
luce e sollevare la copertura
in diversi punti, come
mostrato in figura, per sgan-
ciare i fermi (indicati dalla
linea tratteggiata).
Tirare la copertura verso il
lato posteriore del veicolo per
sganciare i fermi (indicati
dalla linea tratteggiata) e
rimuovere la copertura.
Per evitare di graffiare il veicolo,
avvolgere la punta del cacciavite a
testa piatta con un panno, ecc.
Rimuovere i 2 bulloni.
1
2
1
2
3

5426-3. Manutenzione “fai da te”
CAMRY_HV_EL
Rimuovere l'unità luce.
Applicare un lungo pezzo di
nastro carta sull'unità luce e
piegare la parte eccedente a
metà.
Afferrare la parte ripiegata e
tirarla verso il lato posteriore
del veicolo per rimuovere
l'unità luce.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.4
1
2
5
6

5436-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL

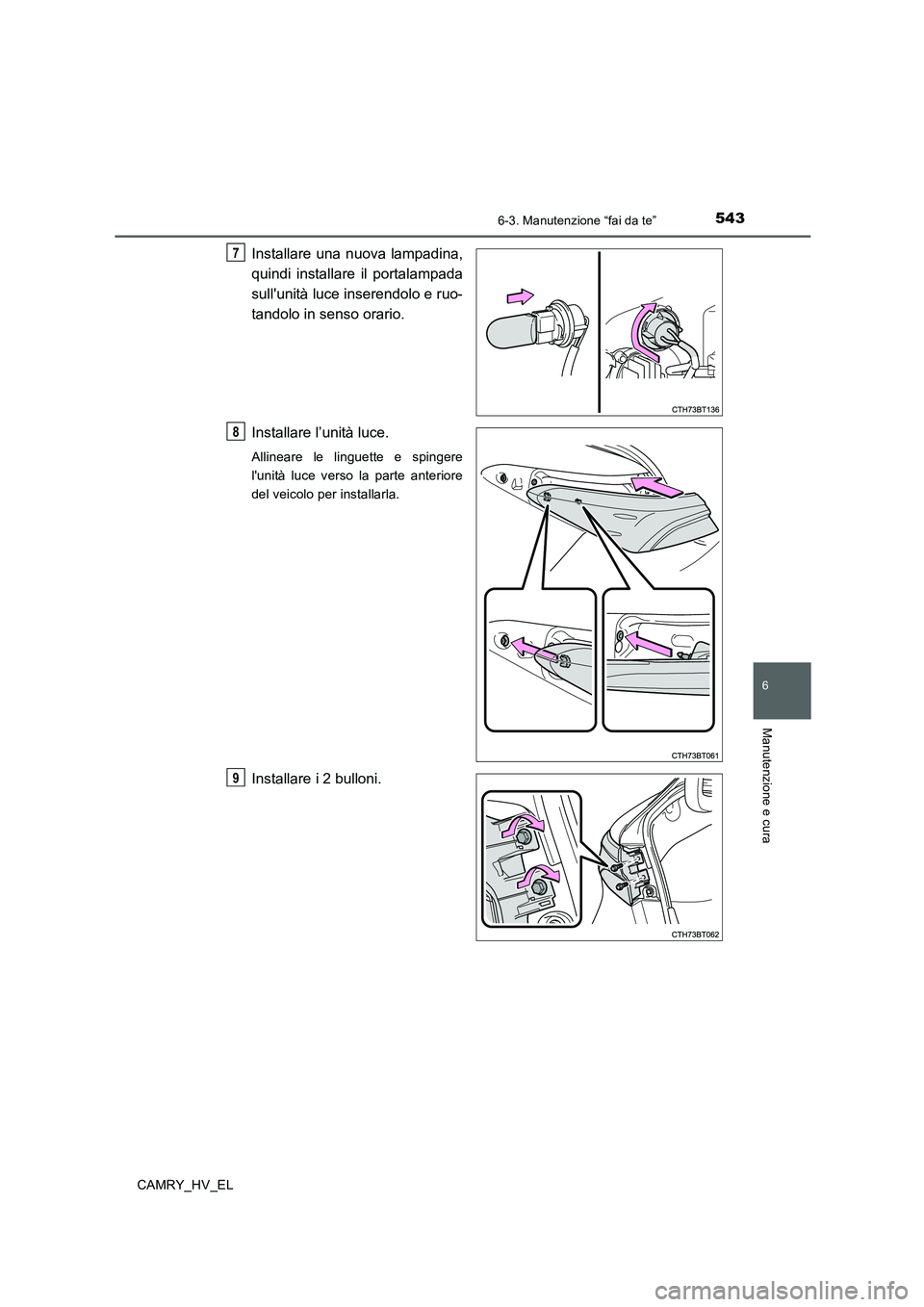

Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Installare l’unità luce.
Allineare le linguette e spingere
l'unità luce verso la parte anteriore
del veicolo per installarla.
Installare i 2 bulloni.
7
8
9

5446-3. Manutenzione “fai da te”
CAMRY_HV_EL

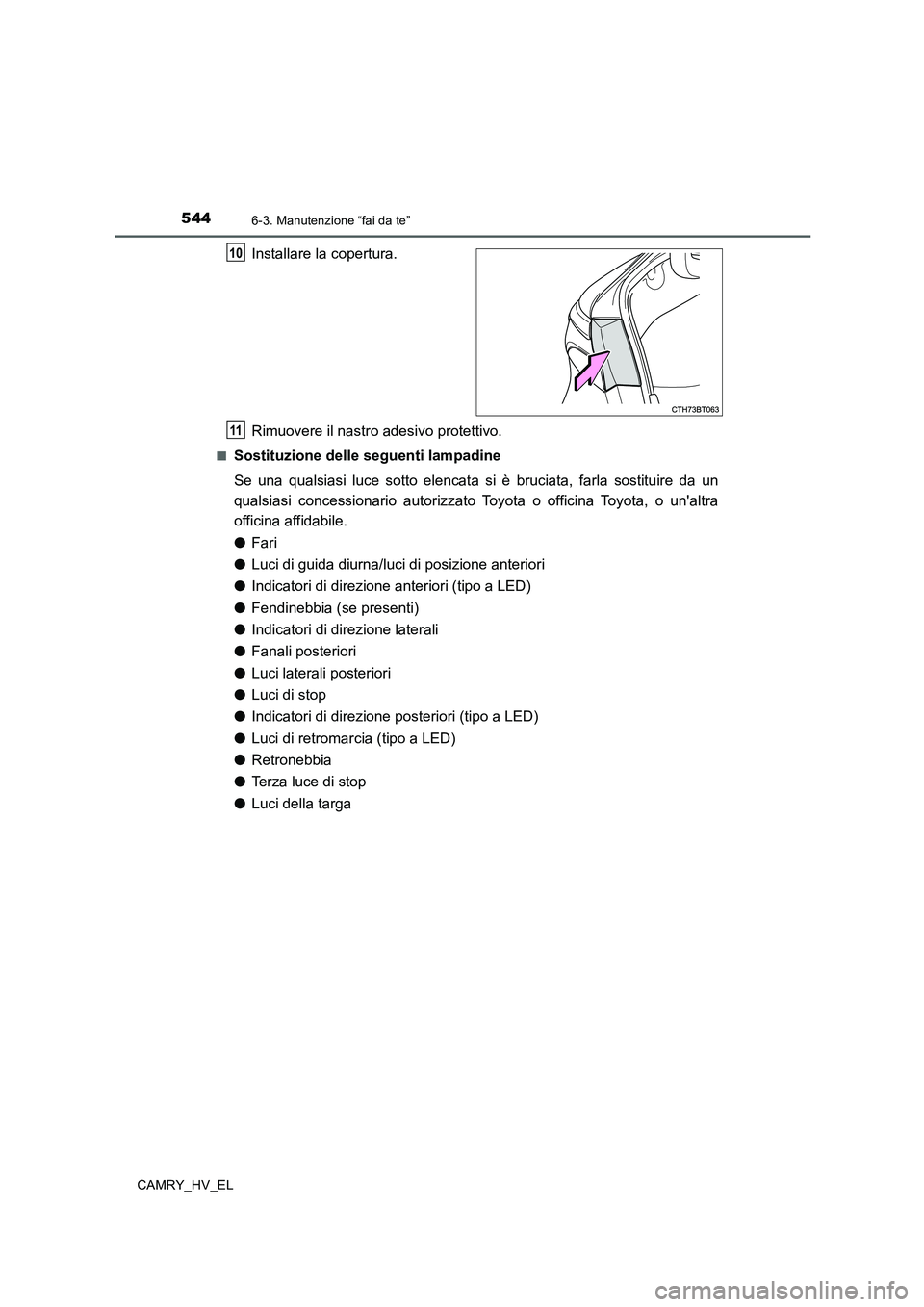

Installare la copertura.
Rimuovere il nastro adesivo protettivo.
■Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile.
●Fari
●Luci di guida diurna/luci di posizione anteriori
●Indicatori di direzione anteriori (tipo a LED)
●Fendinebbia (se presenti)
●Indicatori di direzione laterali
●Fanali posteriori
●Luci laterali posteriori
●Luci di stop
●Indicatori di direzione posteriori (tipo a LED)
●Luci di retromarcia (tipo a LED)
●Retronebbia
●Terza luce di stop
●Luci della targa
10
11
