6177-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Se la ventola non funziona:
Arrestare immediatamente il sistema ibrido e contattare un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Se la ventola funziona:
Fare ispezionare il veicolo dal più vicino concessionario autorizzato
Toyota o officina Toyota, o da un'altra officina affidabile.
■Se “Sistema ibrido surriscaldato Potenza generata ridotta” viene
visualizzato sul display multifunzione
Arrestare il veicolo in un luogo sicuro.
Arrestare il sistema ibrido e sollevare il cofano con cautela.
Dopo che il sistema ibrido si è
raffreddato, ispezionare i tubi
flessibili e la massa radiante
(radiatore) per verificare l'even-
tuale presenza di perdite.
Radiatore
Ventola di raffreddamento
Se si riscontrano grandi perdite di
refrigerante, contattare immediata-
mente un qualsiasi concessionario
autorizzato Toyota o officina Toyota,
o un'altra officina affidabile.
Il livello di refrigerante è ade-
guato se è compreso tra le tac-
che “FULL” e “LOW” del
serbatoio.
Serbatoio
Tacca “FULL”
Ta c c a “ L O W ”
7
1
2
3
1
2
4
1
2
3

6187-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Aggiungere del refrigerante, se
necessario.
In caso d'emergenza è possibile uti-
lizzare dell'acqua se il refrigerante
non è disponibile.
Dopo aver arrestato il sistema ibrido e avere atteso 5 minuti o più,
avviare di nuovo il sistema ibrido e controllare sul display multifunzione.
Se il messaggio non scompare:
Arrestare il sistema ibrido e contattare un qualsiasi concessionario auto-
rizzato Toyota o officina Toyota, o un'altra officina affidabile.
Se il messaggio non viene visualizzato:
La temperatura del sistema ibrido è scesa ed è possibile guidare il vei-
colo normalmente.
Se tuttavia il messaggio si ripresenta spesso, contattare un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
5
6

6197-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
AVVISO
■Per evitare incidenti o lesioni quando si ispeziona l'area sottostante il cofano
del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi, ad esempio ustioni.
●Se si verifica la fuoriuscita di vapore dal cofano, attendere che questa si riduca
prima di aprire il cofano. Il vano motore potrebbe essere ad alta temperatura.
●Dopo che il sistema ibrido è stato disattivato, controllare che l'indicatore “READY”
sia spento. Quando il sistema ibrido è in funzione, il motore a benzina potrebbe
avviarsi automaticamente, o la ventola di raffreddamento potrebbe entrare in fun-
zione improvvisamente anche se il motore a benzina si arresta. Non toccare o avvi-
cinarsi alle parti rotanti come la ventola, poiché si può rimanere intrappolati con le
dita o con i vestiti (in particolar modo, cravatte o sciarpe), con conseguenti lesioni
gravi.
●Non svitare il tappo del radiatore e il tappo del serbatoio del liquido refrigerante
mentre il sistema ibrido e il radiatore sono ad alta temperatura.
Il vapore o il refrigerante ad elevata temperatura potrebbero essere spruzzati fuori.
NOTA
■Quando si rabbocca il refrigerante motore/unità di controllo alimentazione
Attendere che il sistema ibrido si sia raffreddato prima di rabboccare il refrigerante
motore/unità di controllo alimentazione.
Quando si rabbocca il liquido refrigerante, farlo lentamente. Se si aggiunge il refrige-
rante freddo a un sistema ibrido caldo in modo troppo veloce, si può danneggiare il
sistema ibrido.
■Per prevenire danni al sistema di raffreddamento
Adottare le seguenti precauzioni:
●Evitare di contaminare il refrigerante con materiale estraneo (come sabbia o pol-
vere, ecc.).
●Non utilizzare additivi per refrigerante.

6207-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Arrestare il sistema ibrido. Inserire il freno di stazionamento e portare la
leva del cambio in posizione P.
Rimuovere fango, neve o sabbia dall'area circostante le ruote anteriori.
Collocare pezzi di legno, pietre o altri materiali sotto le ruote anteriori per
aumentare l'aderenza.
Riavviare il sistema ibrido.
Portare la leva del cambio in D o R e rilasciare il freno di stazionamento.
Quindi, con attenzione, premere il pedale acceleratore.
■Se liberare il veicolo è difficoltoso
Se il veicolo rimane in panne
Procedere come indicato se gli pneumatici pattinano o il veicolo si
blocca nel fango, nella terra o nella neve:
Premere per spegnere il TRC.
AVVISO
■Quando si tenta di liberare un veicolo bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l'area circostante sia libera, per evitare collisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere improvvisamente uno scatto in
avanti o indietro. Prestare la massima attenzione.
■Quando si innestano le marce con la leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale acceleratore pre-
muto.
Ciò potrebbe causare una rapida e improvvisa accelerazione del veicolo provocando
un incidente, con conseguenti lesioni gravi o mortali.
1
2
3
4
5

6217-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
NOTA
■Per evitare di danneggiare il cambio e altri componenti
●Evitare il pattinamento delle ruote anteriori e non premere il pedale acceleratore più
del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste proce-
dure, è possibile che debba essere trainato.

6227-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

623
8Specifiche del veicolo
CAMRY_HV_EL8-1. Caratteristiche
Dati di manutenzione
(carburante, livello dell'olio,
ecc.) ...................................... 624
Informazioni sul carburante ..... 635
8-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 637
8-3. Elementi da inizializzare
Elementi da inizializzare.......... 644

624
CAMRY_HV_EL
8-1. Caratteristiche
*: Veicoli a vuoto

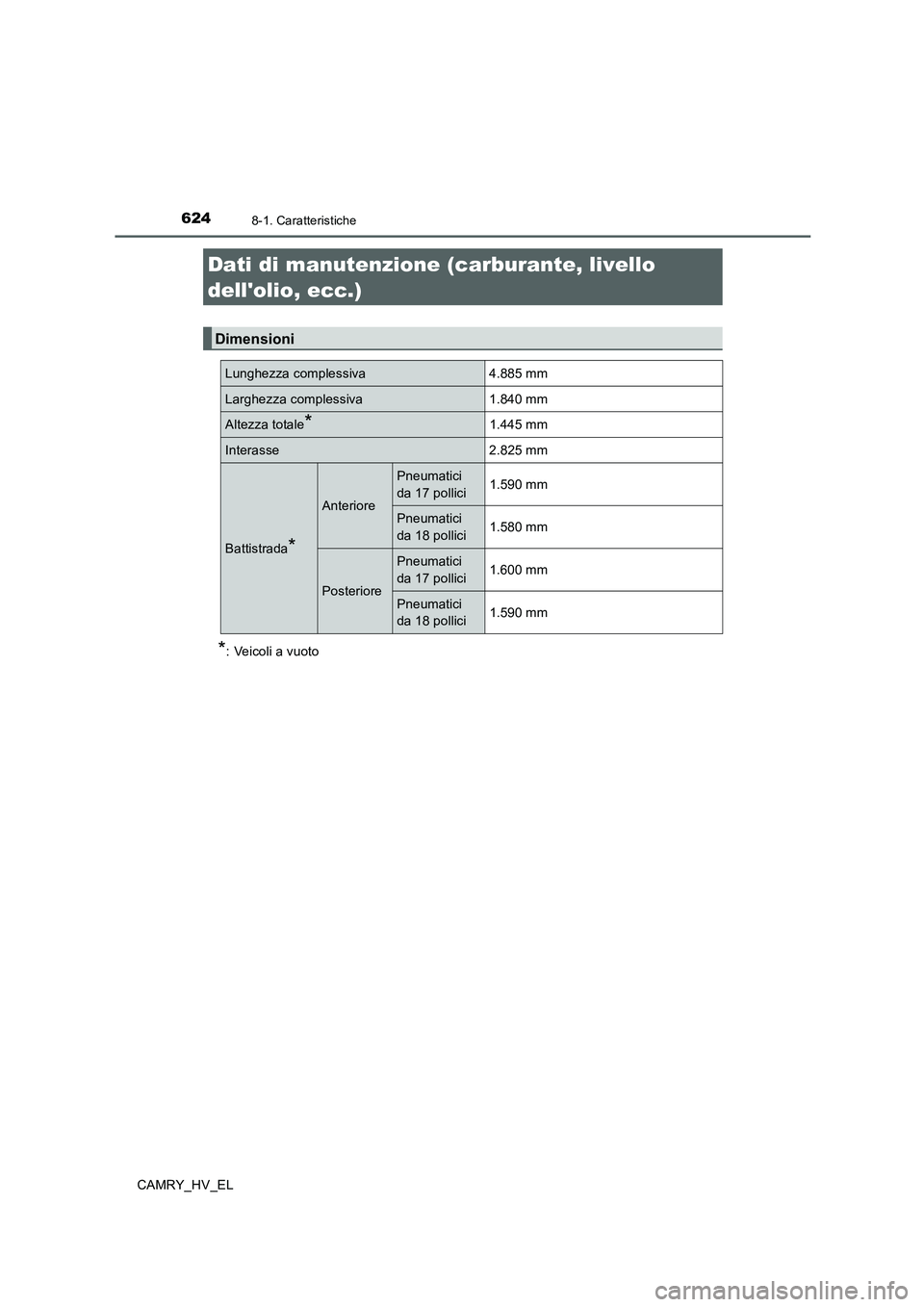

Dati di manutenzione (carburante, livello
dell'olio, ecc.)
Dimensioni
Lunghezza complessiva 4.885 mm
Larghezza complessiva 1.840 mm
Altezza totale*1.445 mm
Interasse 2.825 mm
Battistrada*
Anteriore
Pneumatici
da 17 pollici1.590 mm
Pneumatici
da 18 pollici1.580 mm
Posteriore
Pneumatici
da 17 pollici1.600 mm
Pneumatici
da 18 pollici1.590 mm
