2020 TOYOTA CAMRY Manuale duso (in Italian)

5777-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Collegare il tubo flessibile al fla-
cone.
Accertarsi che il tubo flessibile sia sal-
damente collegato al flacone, come
mostrato in figura.
Rimuovere il cappuccio della val-
vola dallo pneumatico danneg-
giato.
Estendere il tubo flessibile. Rimuo-
vere il tappo di rilascio aria dal tubo
flessibile.
Il tappo di rilascio aria servirà ancora.
Conservarlo in un luogo sicuro.
4
5
6

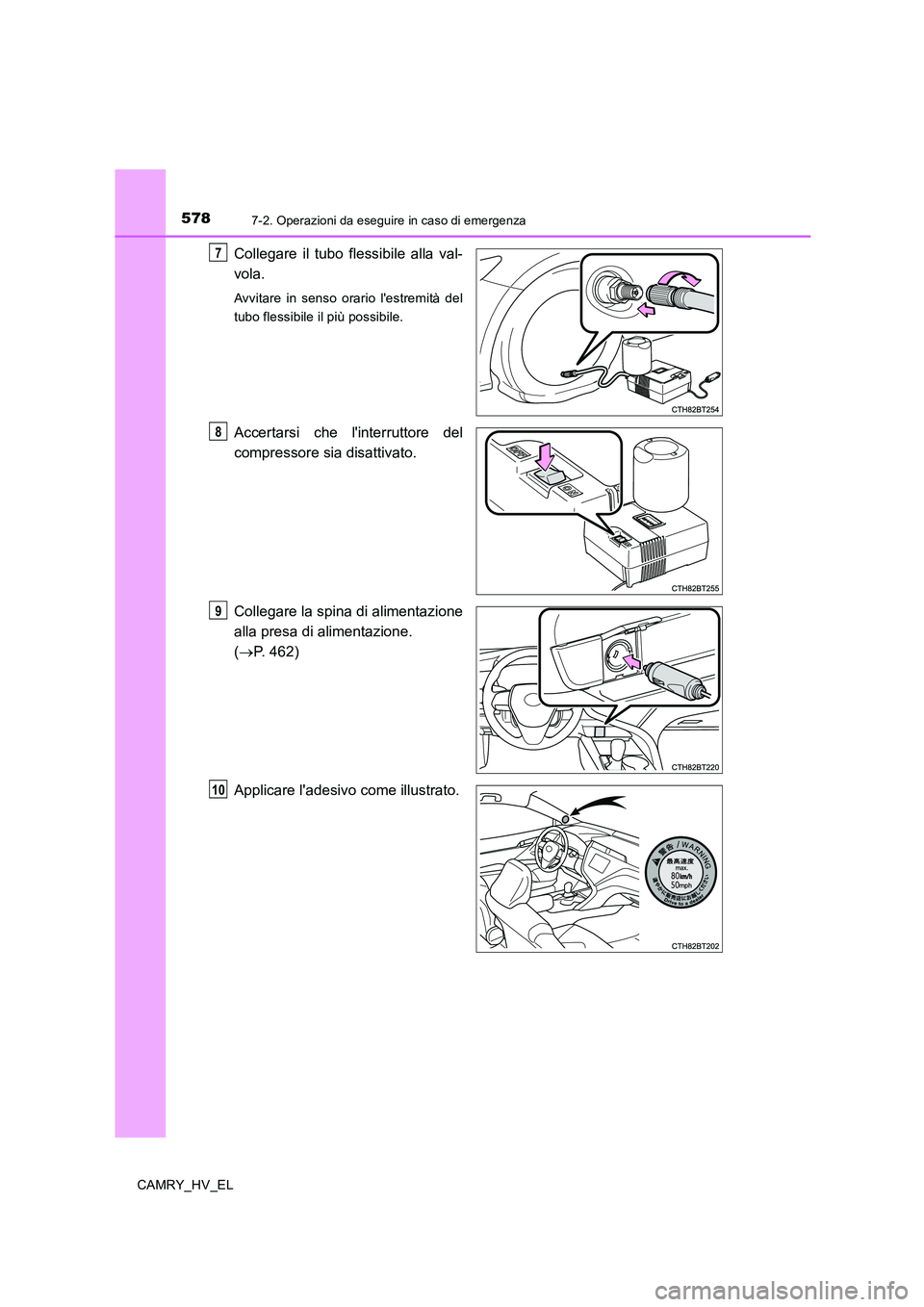

5787-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Collegare il tubo flessibile alla val-
vola.
Avvitare in senso orario l'estremità del
tubo flessibile il più possibile.
Accertarsi che l'interruttore del
compressore sia disattivato.
Collegare la spina di alimentazione
alla presa di alimentazione.
(→P. 462)
Applicare l'adesivo come illustrato.
7
8
9
10

5797-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Verificare la pressione di gonfiaggio dello pneumatico specificata.
La pressione di gonfiaggio degli pneumatici è specificata sull'etichetta, come
mostrato. (→P. 632)
Avviare il sistema ibrido. (→P. 274)
Per iniettare il sigillante e gonfiare
lo pneumatico, portare l'interruttore
del compressore in posizione on.
11
Veicoli con guida a sinistraVeicoli con guida a destra
12
13

5807-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Gonfiare lo pneumatico fino a rag-
giungere la pressione raccoman-
data.
Il sigillante verrà iniettato e la
pressione aumenterà fino a un
valore compreso tra 300 kPa
(3,0 kgf/cm
2 o bar, 44 psi) e 400
kPa (4,0 kgf/cm2 o bar, 58 psi),
quindi diminuirà gradualmente.
Sul manometro verrà visualiz-
zata la pressione di gonfiaggio
dello pneumatico effettiva per
circa 1-5 minuti dopo che l'inter-
ruttore viene portato in posi-
zione on.
• Portare l'interruttore del com-
pressore in posizione off e
verificare la pressione di gon-
fiaggio dello pneumatico.
Avendo cura di non gonfiare
lo pneumatico eccessiva-
mente, controllare e ripetere
la procedura di gonfiaggio
fino a raggiungere la pres-
sione raccomandata.
• Se la pressione di gonfiaggio è ancora inferiore rispetto al livello rac-
comandato dopo aver eseguito il gonfiaggio per 25 minuti con l'inter-
ruttore in posizione on, lo pneumatico è troppo danneggiato per poter
essere riparato. Portare l'interruttore del compressore in posizione off
e contattare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
• Se la pressione di gonfiaggio dello pneumatico supera il valore rac-
comandato, far fuoriuscire dell'aria per regolare la pressione.
(→P. 584)
14
1
2

5817-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Con l'interruttore del compressore in posizione off, scollegare il tubo flessi-
bile dalla valvola dello pneumatico ed estrarre la spina dalla presa di ali-
mentazione.
Potrebbe fuoriuscire del sigillante quando viene rimosso il tubo flessibile.
Posizionare il cappuccio sulla valvola dello pneumatico riparato con il kit di
emergenza.
Montare il tappo di rilascio aria
all'estremità del tubo flessibile.
Se il tappo di rilascio aria non è mon-
tato, il sigillante potrebbe uscire e il vei-
colo potrebbe sporcarsi.
Riporre temporaneamente il flacone nel vano bagagli mentre è collegato al
compressore.
Affinché il sigillante liquido si distribuisca uniformemente all'interno dello
pneumatico, ripartire subito, guidando con attenzione, per circa 5 km a una
velocità inferiore a 80 km/h.
Dopo la guida, arrestare il veicolo
in un luogo sicuro, su una superfi-
cie solida e piana e ricollegare il
compressore.
15
16
17
18
19
20

5827-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Portare l'interruttore del compres-
sore in posizione on e attendere
alcuni secondi, quindi portarlo in
posizione off. Verificare la pres-
sione di gonfiaggio.
Se la pressione di gonfiaggio
dello pneumatico è inferiore a
130 kPa (1,3 kgf/cm
2 o bar, 19
psi): La foratura non può essere
riparata. Contattare un qualsiasi
concessionario autorizzato
Toyota o officina Toyota, o
un'altra officina affidabile.
Se la pressione di gonfiaggio dello pneumatico è compresa tra 130 kPa
(1,3 kgf/cm
2 o bar, 19 psi) e un punto inferiore al livello raccomandato: È
possibile riparare lo pneumatico. Procedere al passaggio .
Se la pressione di gonfiaggio dello pneumatico è al livello raccoman-
dato: Procedere al passaggio .
Portare l'interruttore del compressore in posizione on per gonfiare lo pneu-
matico fino a raggiungere la pressione di gonfiaggio raccomandata. Per-
correre circa 5 km e quindi eseguire il passaggio .
Montare il tappo di rilascio aria
all'estremità del tubo flessibile.
Se il tappo di rilascio aria non è mon-
tato, il sigillante potrebbe uscire e il vei-
colo potrebbe sporcarsi.
21
1
2
22
3
23
22
20
23

5837-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Riporre il flacone nel vano bagagli mentre è collegato al compressore.
Cercando di evitare brusche frenate, accelerazioni improvvise e curve
strette, guidare con attenzione a velocità inferiore a 80 km/h fino a raggiun-
gere un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile che si trovi ad una distanza inferiore a 100 km
per la riparazione o la sostituzione dello pneumatico.
Assicurarsi di informare il concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile, al momento della riparazione e sostituzione dello pneu-
matico che questo è stato trattato con sigillante.
■Kit di emergenza per la riparazione degli pneumatici in caso di foratura
●Il sigillante contenuto nel kit di emergenza per la riparazione degli pneumatici in caso
di foratura può essere utilizzato una sola volta per riparare temporaneamente un sin-
golo pneumatico. Se il sigillante è stato utilizzato ed è necessario riacquistarlo, con-
tattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile. Il compressore può essere riutilizzato.
●Il sigillante può essere usato quando la temperatura esterna va da -30°C a 60°C.
●Il kit è destinato esclusivamente all'uso su pneumatici della dimensione e del tipo
installati in origine sul veicolo. Non utilizzarlo per pneumatici con dimensioni diverse
da quelle degli pneumatici originali, o per qualsiasi altro scopo.
●Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
●Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la macchia
potrebbe non essere più asportabile se non rimossa immediatamente. Eliminare
immediatamente il sigillante con un panno inumidito.
●Durante l'utilizzo del kit verrà emesso un forte rumore. Ciò non indica un malfunzio-
namento.
●Non utilizzare per verificare o regolare la pressione degli pneumatici.
24
25

5847-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL■Se la pressione di gonfiaggio dello pneumatico è superiore al livello raccoman-
dato
Scollegare il tubo flessibile dalla valvola.
Scollegare il tubo flessibile dalla valvola, rimuovere il tappo di rilascio aria dal tubo
flessibile e quindi ricollegare il tubo flessibile.
Portare l'interruttore del compressore in posizione on e attendere alcuni secondi,
quindi portarlo in posizione off. Verificare la pressione di gonfiaggio.
Se la pressione dell'aria è inferiore al valore raccomandato, portare nuovamente
l'interruttore del compressore in posizione on e ripetere la procedura di gonfiaggio
fino al raggiungimento della pressione raccomandata.
■Dopo aver riparato uno pneumatico con il kit di emergenza per la riparazione
degli pneumatici in caso di foratura
●Valvola e trasmettitore di controllo della pressione dello pneumatico vanno sostituiti.
●Anche se la pressione di gonfiaggio si trova al livello raccomandato, la spia di avver-
timento pressione pneumatici potrebbe accendersi/lampeggiare.
■Nota per il controllo del kit di emergenza per la riparazione degli pneumatici in
caso di foratura
●Controllare la data di scadenza del sigillante, di tanto in tanto. La data di scadenza è
riportata sul flacone.
●Non utilizzare sigillante scaduto. In caso contrario, potrebbe non essere possibile
effettuare riparazioni con il kit di emergenza in modo corretto.
●Il sigillante deve essere sostituito prima della data di scadenza. Per la sostituzione
contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile. Applicare il tappo di rilascio aria all'estremità
del tubo flessibile e spingere la sporgenza
del tappo nella valvola per far uscire
dell'aria.
1
2
3
4
