2020 TOYOTA CAMRY Betriebsanleitungen (in German)

6338-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

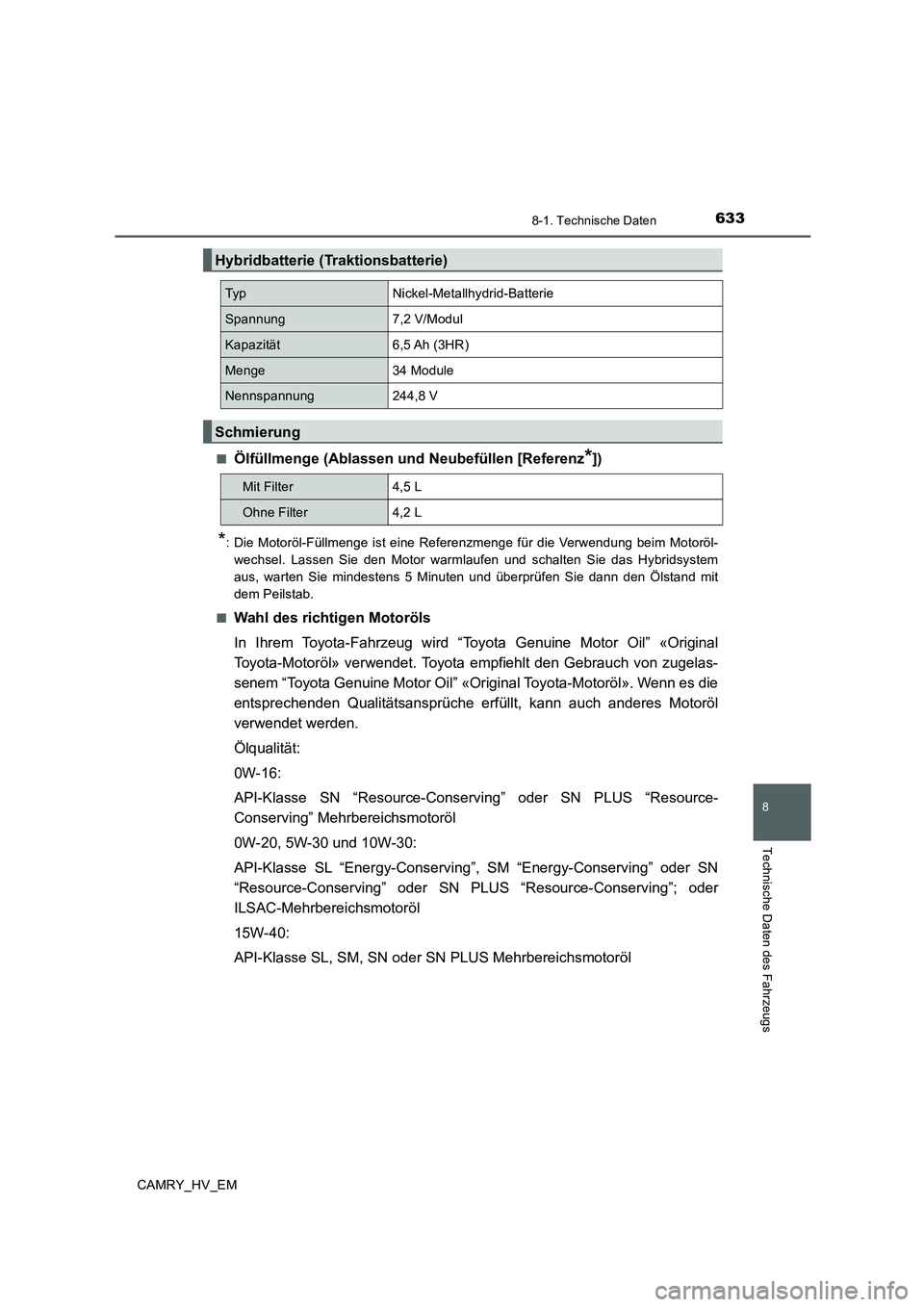

■Ölfüllmenge (Ablassen und Neubefüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus, warten Sie mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit
dem Peilstab.
■
Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving” oder SN PLUS “Resource-
Conserving” Mehrbereichsmotoröl
0W-20, 5W-30 und 10W-30:
API-Klasse SL “Energy-Conserving”, SM “Energy-Conserving” oder SN
“Resource-Conserving” oder SN PLUS “Resource-Conserving”; oder
ILSAC-Mehrbereichsmotoröl
15W-40:
API-Klasse SL, SM, SN oder SN PLUS Mehrbereichsmotoröl
Hybridbatterie (Traktionsbatterie)
Typ Nickel-Metallhydrid-Batterie
Spannung 7,2 V/Modul
Kapazität 6,5 Ah (3HR)
Menge 34 Module
Nennspannung 244,8 V
Schmierung
Mit Filter 4,5 L
Ohne Filter 4,2 L

6348-1. Technische Daten
CAMRY_HV_EM

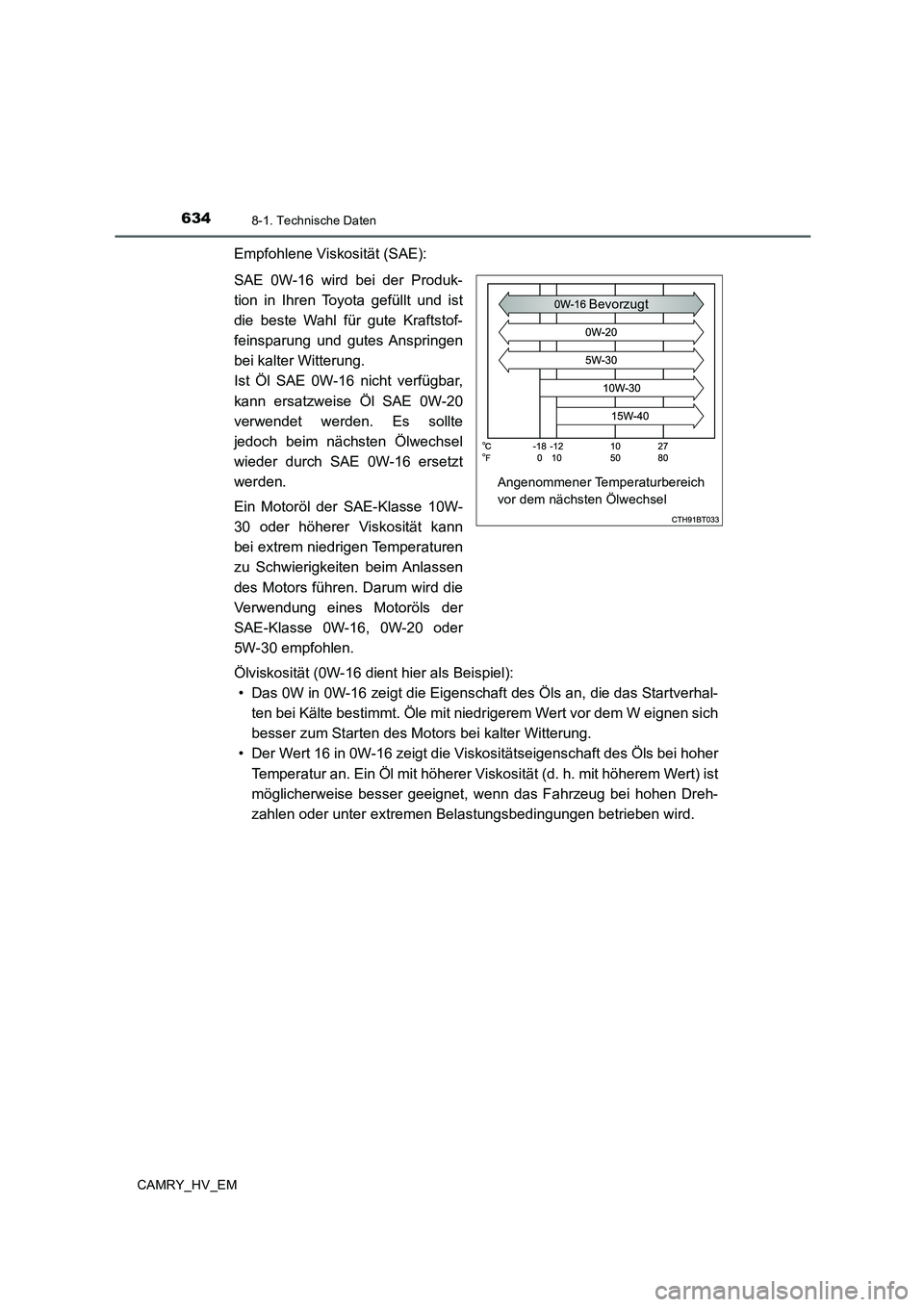

Empfohlene Viskosität (SAE):
SAE 0W-16 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar,
kann ersatzweise Öl SAE 0W-20
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-16 ersetzt
werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Schwierigkeiten beim Anlassen
des Motors führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 0W-16, 0W-20 oder
5W-30 empfohlen.
Ölviskosität (0W-16 dient hier als Beispiel):
• Das 0W in 0W-16 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten ÖlwechselBevorzugt

6358-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

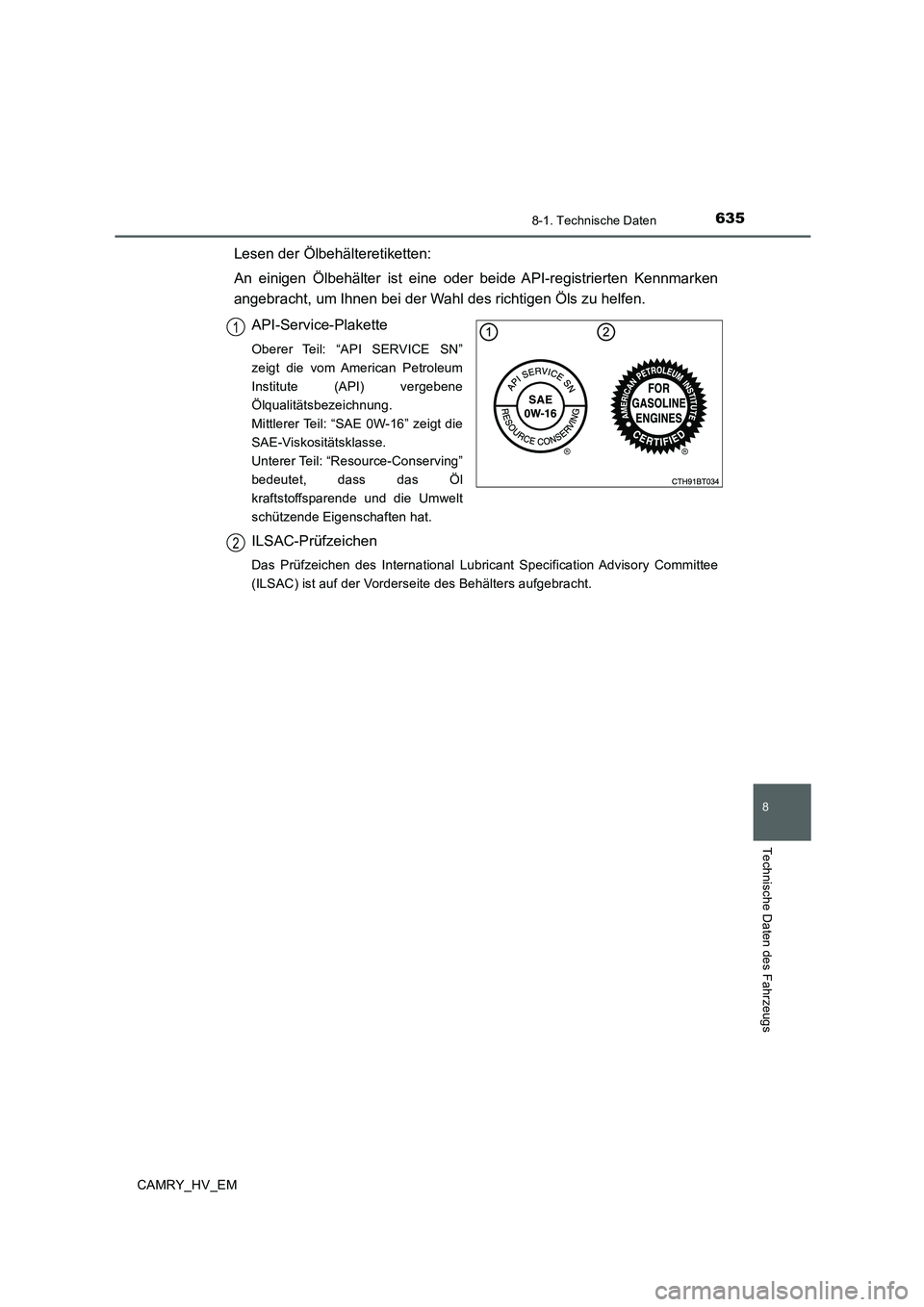

Lesen der Ölbehälteretiketten:
An einigen Ölbehälter ist eine oder beide API-registrierten Kennmarken
angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN”
zeigt die vom American Petroleum
Institute (API) vergebene
Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl
kraftstoffsparende und die Umwelt
schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2

6368-1. Technische Daten
CAMRY_HV_EM

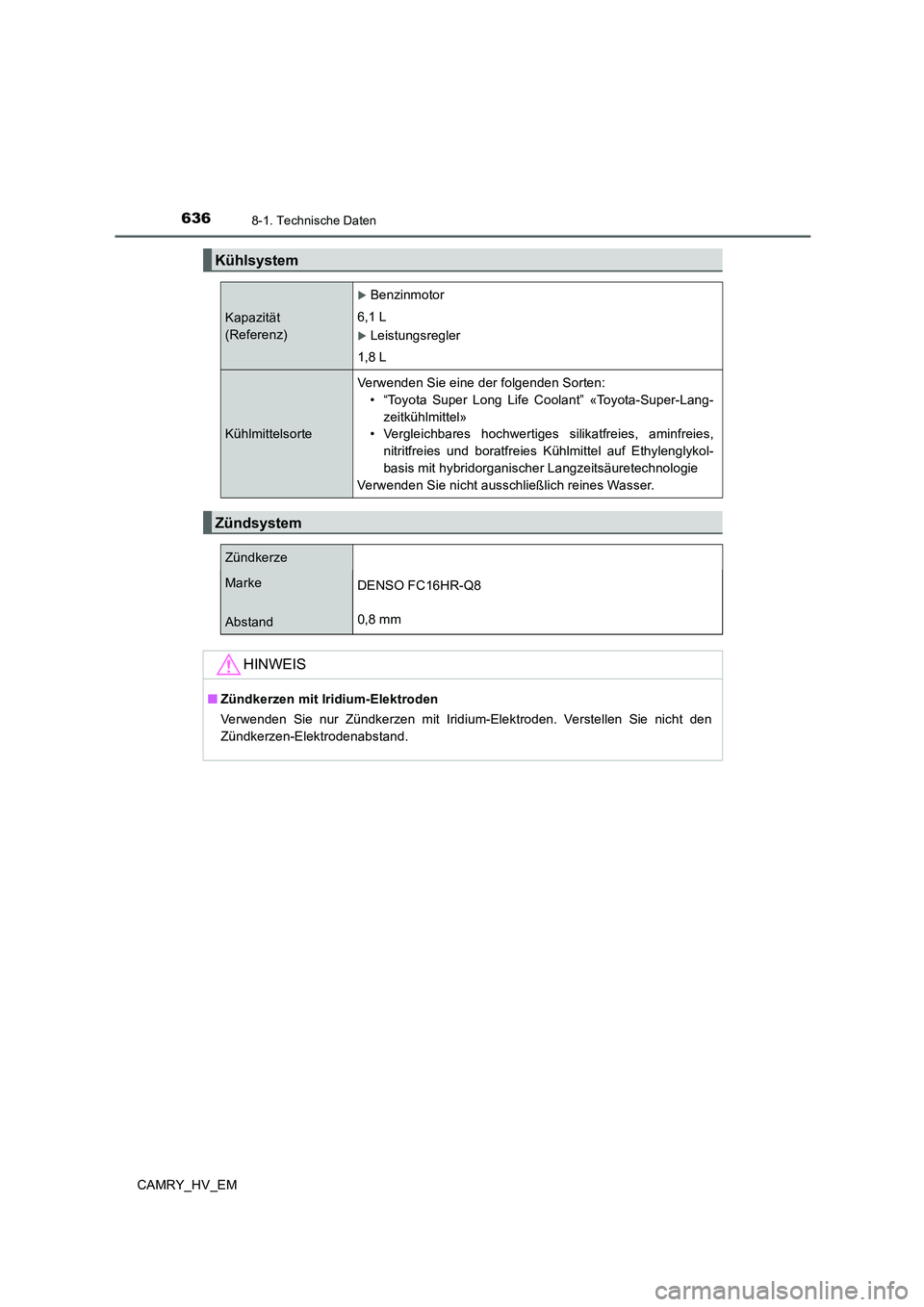

Kühlsystem
Kapazität
(Referenz)
Benzinmotor
6,1 L
Leistungsregler
1,8 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-Lang-
zeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies,
nitritfreies und boratfreies Kühlmittel auf Ethylenglykol-
basis mit hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem
Zündkerze
Marke
AbstandDENSO FC16HR-Q8
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

6378-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werk-
statt.

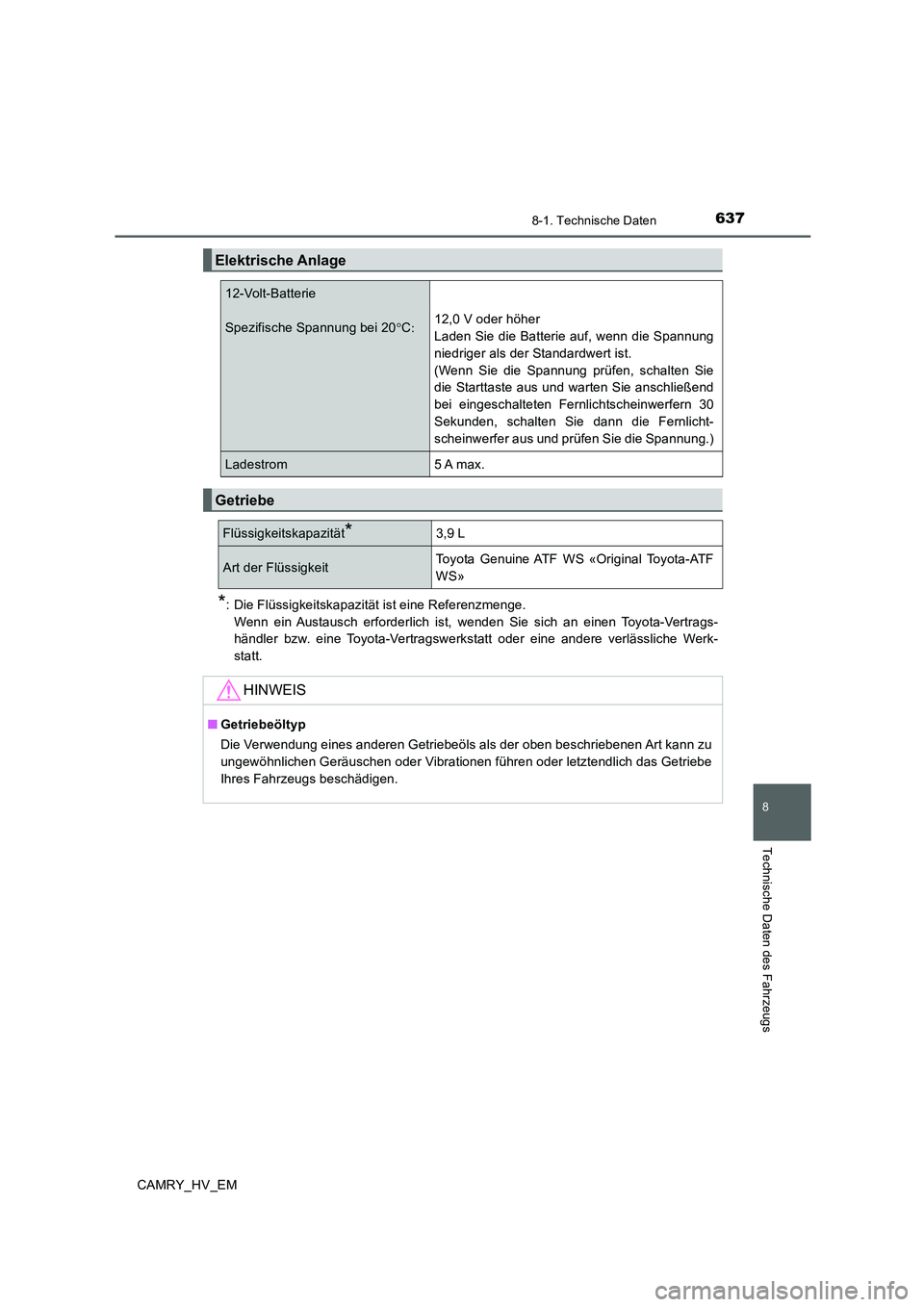

Elektrische Anlage
12-Volt-Batterie
Spezifische Spannung bei 20°C: 12,0 V oder höher
Laden Sie die Batterie auf, wenn die Spannung
niedriger als der Standardwert ist.
(Wenn Sie die Spannung prüfen, schalten Sie
die Starttaste aus und warten Sie anschließend
bei eingeschalteten Fernlichtscheinwerfern 30
Sekunden, schalten Sie dann die Fernlicht-
scheinwerfer aus und prüfen Sie die Spannung.)
Ladestrom5 A max.
Getriebe
Flüssigkeitskapazität*3,9 L
Art der FlüssigkeitToyota Genuine ATF WS «Original Toyota-ATF
WS»
HINWEIS
■Getriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu
ungewöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe
Ihres Fahrzeugs beschädigen.

6388-1. Technische Daten
CAMRY_HV_EM
*: Mindestpedalabstand bei einer Betätigungskraft von 300 N (31 kp), während das
Hybridsystem in Betrieb ist.
17-Zoll-Reifen
Bremsen
Pedalabstand*85 mm
Pedalspiel 1 ⎯ 6 mm
Bremsbelagverschleißgrenze1,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
Lenkung
Spiel Weniger als 30 mm
Reifen und Räder
Reifengröße215/55R17 94W
Reifendruck
(Empfohlener Druck bei kaltem
Reifen)Vorderrad kPa
(kgf/cm2 oder bar)
Hinterrad kPa
(kgf/cm2 oder bar)
240 (2,4)240 (2,4)
Radgröße17 × 7 1/2J
Anzugsmoment der Radmuttern103 N•m (10,5 kp•m)

6398-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

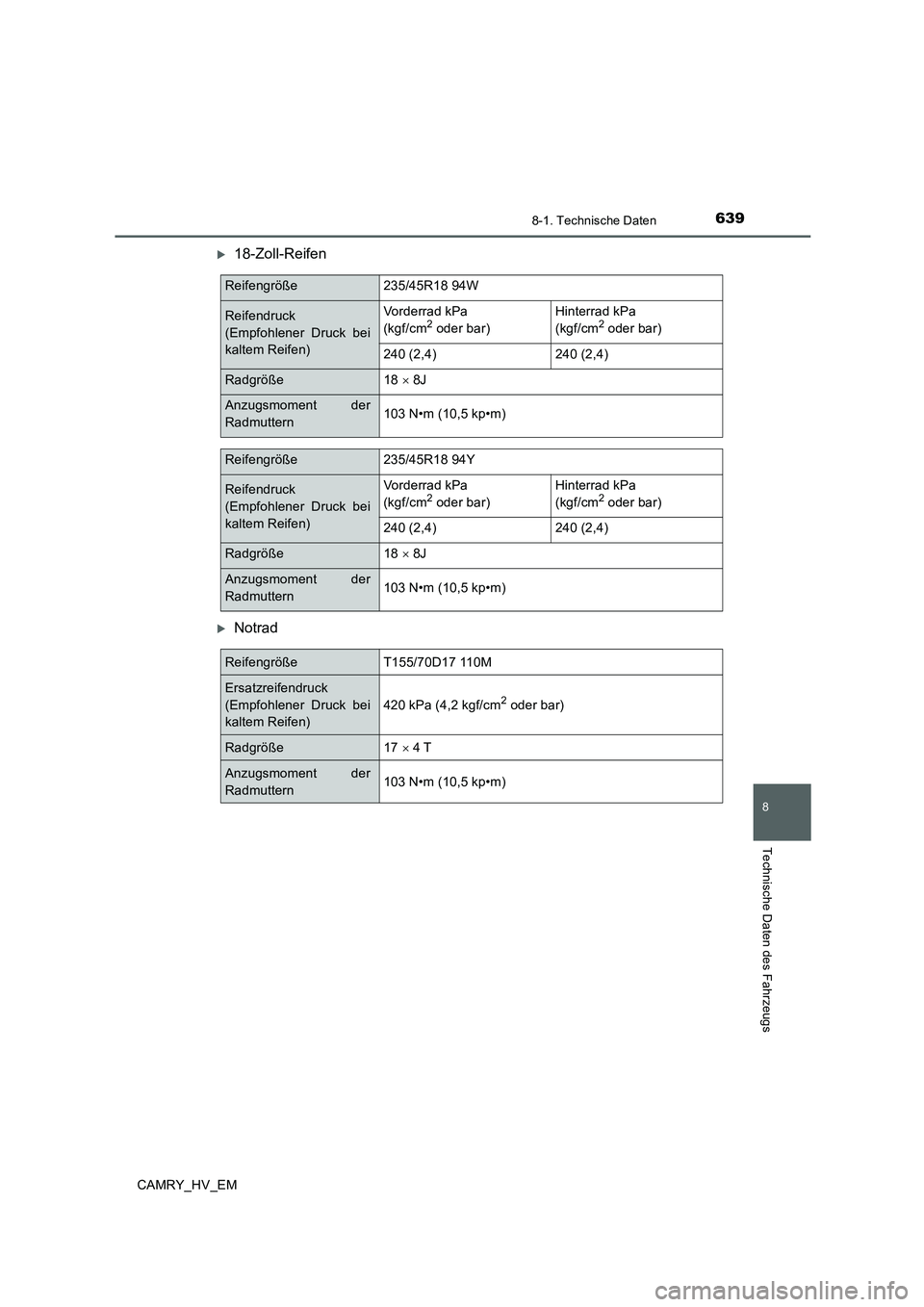

18-Zoll-Reifen
Notrad
Reifengröße235/45R18 94W
Reifendruck
(Empfohlener Druck bei
kaltem Reifen)Vorderrad kPa
(kgf/cm2 oder bar)
Hinterrad kPa
(kgf/cm2 oder bar)
240 (2,4)240 (2,4)
Radgröße18 × 8J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
Reifengröße235/45R18 94Y
Reifendruck
(Empfohlener Druck bei
kaltem Reifen)Vorderrad kPa
(kgf/cm2 oder bar)
Hinterrad kPa
(kgf/cm2 oder bar)
240 (2,4)240 (2,4)
Radgröße18 × 8J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT155/70D17 110M
Ersatzreifendruck
(Empfohlener Druck bei
kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4 T
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

6408-1. Technische Daten
CAMRY_HV_EM
*: Glühlampen, die nicht in dieser Tabelle aufgeführt sind, sind LED-Lampen.
Glühlampen*
GlühlampenWTy p
AußenVordere Fahrtrichtungsanzeiger
(Glühlampentyp)21 A
Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)21 A
Rückfahrscheinwerfer
(Glühlampentyp)16 B
InnenEinstiegsleuchten 5 B
Schminkspiegelleuchten 8 B
Kofferraumleuchte 5 B
A: Glühlampen mit Glasquetschsockel
(gelb)B: Glühlampen mit Glasquetschsockel
(klar)
