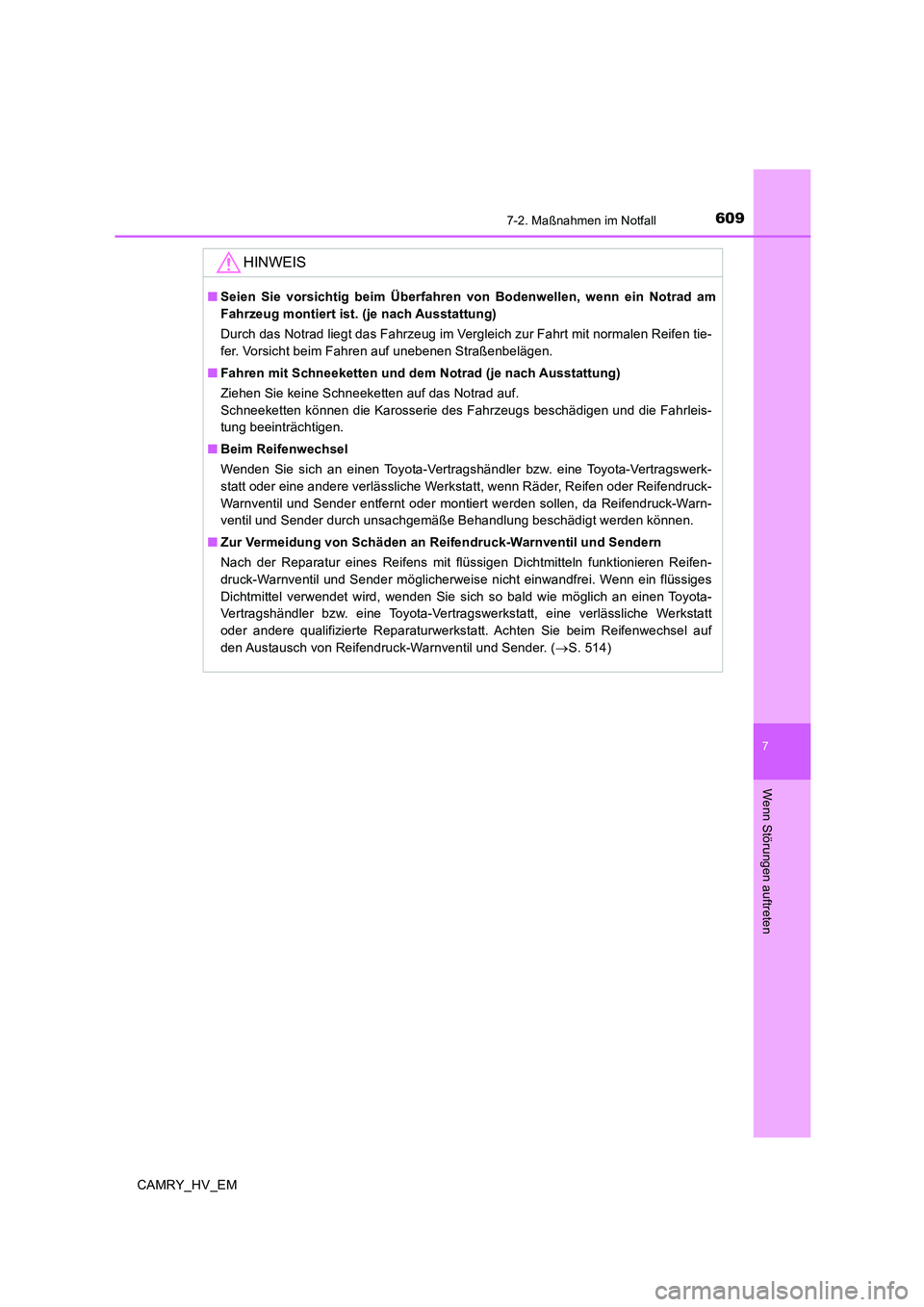

6097-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
HINWEIS
■Seien Sie vorsichtig beim Überfahren von Bodenwellen, wenn ein Notrad am
Fahrzeug montiert ist. (je nach Ausstattung)
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tie-
fer. Vorsicht beim Fahren auf unebenen Straßenbelägen.
■Fahren mit Schneeketten und dem Notrad (je nach Ausstattung)
Ziehen Sie keine Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■Beim Reifenwechsel
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt, wenn Räder, Reifen oder Reifendruck-
Warnventil und Sender entfernt oder montiert werden sollen, da Reifendruck-Warn-
ventil und Sender durch unsachgemäße Behandlung beschädigt werden können.
■Zur Vermeidung von Schäden an Reifendruck-Warnventil und Sendern
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt, eine verlässliche Werkstatt
oder andere qualifizierte Reparaturwerkstatt. Achten Sie beim Reifenwechsel auf
den Austausch von Reifendruck-Warnventil und Sender. (→S. 514)

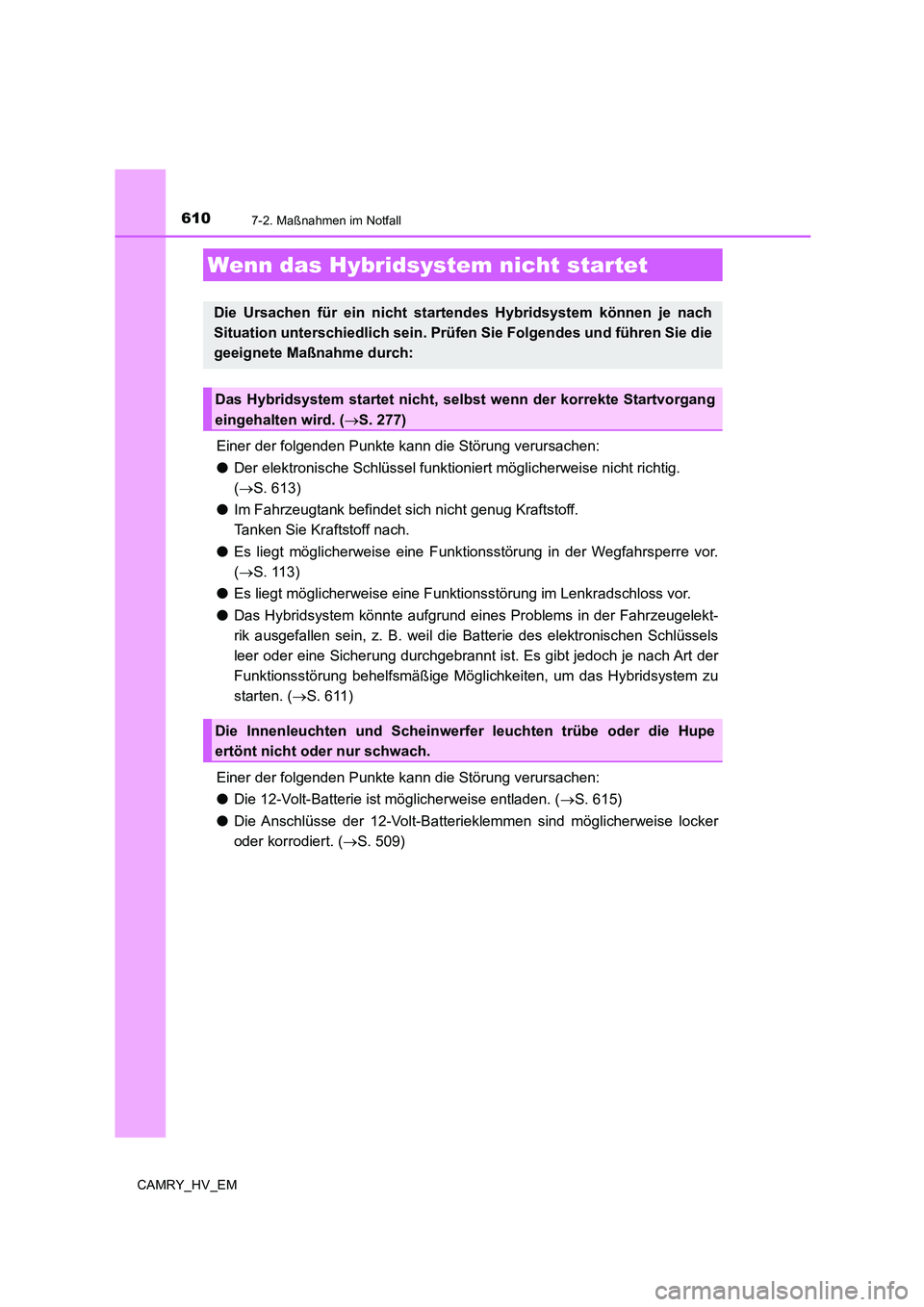

6107-2. Maßnahmen im Notfall
CAMRY_HV_EM
Einer der folgenden Punkte kann die Störung verursachen:
●Der elektronische Schlüssel funktioniert möglicherweise nicht richtig.
(→S. 613)
●Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
●Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
(→S. 113)
●Es liegt möglicherweise eine Funktionsstörung im Lenkradschloss vor.
●Das Hybridsystem könnte aufgrund eines Problems in der Fahrzeugelekt-
rik ausgefallen sein, z. B. weil die Batterie des elektronischen Schlüssels
leer oder eine Sicherung durchgebrannt ist. Es gibt jedoch je nach Art der
Funktionsstörung behelfsmäßige Möglichkeiten, um das Hybridsystem zu
starten. (→S. 611)
Einer der folgenden Punkte kann die Störung verursachen:
●Die 12-Volt-Batterie ist möglicherweise entladen. (→S. 615)
●Die Anschlüsse der 12-Volt-Batterieklemmen sind möglicherweise locker
oder korrodiert. (→S. 509)
Wenn das Hybridsystem nicht startet
Die Ursachen für ein nicht startendes Hybridsystem können je nach
Situation unterschiedlich sein. Prüfen Sie Folgendes und führen Sie die
geeignete Maßnahme durch:
Das Hybridsystem startet nicht, selbst wenn der korrekte Startvorgang
eingehalten wird. (→S. 277)
Die Innenleuchten und Scheinwerfer leuchten trübe oder die Hupe
ertönt nicht oder nur schwach.

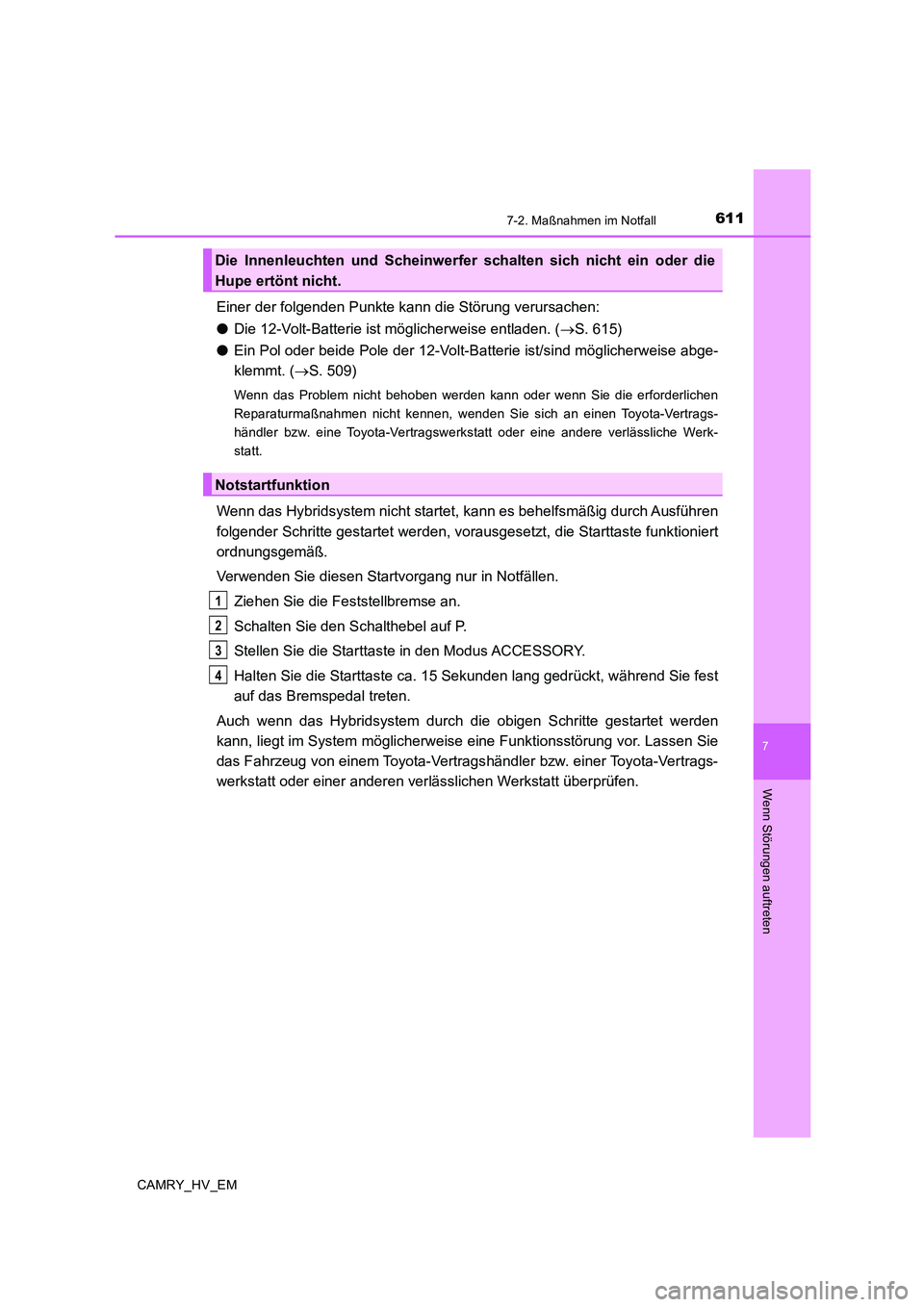

6117-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Einer der folgenden Punkte kann die Störung verursachen:
●Die 12-Volt-Batterie ist möglicherweise entladen. (→S. 615)
●Ein Pol oder beide Pole der 12-Volt-Batterie ist/sind möglicherweise abge-
klemmt. (→S. 509)
Wenn das Problem nicht behoben werden kann oder wenn Sie die erforderlichen
Reparaturmaßnahmen nicht kennen, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werk-
statt.
Wenn das Hybridsystem nicht startet, kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden, vorausgesetzt, die Starttaste funktioniert
ordnungsgemäß.
Verwenden Sie diesen Startvorgang nur in Notfällen.
Ziehen Sie die Feststellbremse an.
Schalten Sie den Schalthebel auf P.
Stellen Sie die Starttaste in den Modus ACCESSORY.
Halten Sie die Starttaste ca. 15 Sekunden lang gedrückt, während Sie fest
auf das Bremspedal treten.
Auch wenn das Hybridsystem durch die obigen Schritte gestartet werden
kann, liegt im System möglicherweise eine Funktionsstörung vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
Die Innenleuchten und Scheinwerfer schalten sich nicht ein oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3
4

6127-2. Maßnahmen im Notfall
CAMRY_HV_EM■
Türen
Verwenden Sie den mechani-
schen Schlüssel (→S. 177), um die
folgenden Vorgänge durchzufüh-
ren (nur Fahrertür):
Verriegelt alle Türen
Schließt die Fenster (drehen
und halten)
*
Entriegelt alle Türen
Öffnet die Fenster (drehen und halten)
*
*
: Diese Einstellung muss bei einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt angepasst werden.
■
Kofferraum
Drehen Sie den mechanischen
Schlüssel zum Öffnen im Uhrzei-
gersinn.
Wenn der elektronische Schlüssel nicht ein-
wandfrei funktioniert
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist (→S. 194) oder der elektronische
Schlüssel nicht verwendet werden kann, weil die Batterie leer ist, kön-
nen das intelligente Einstiegs- & Startsystem und die Fernbedienung
nicht verwendet werden. In solchen Fällen können mit den folgenden
Schritten die Türen und der Kofferraum geöffnet und das Hybridsystem
gestartet werden.
Verriegeln und Entriegeln der Türen, Entriegeln des Kofferraums und
an den Schlüssel gekoppelte Funktionen
1
2
3
4

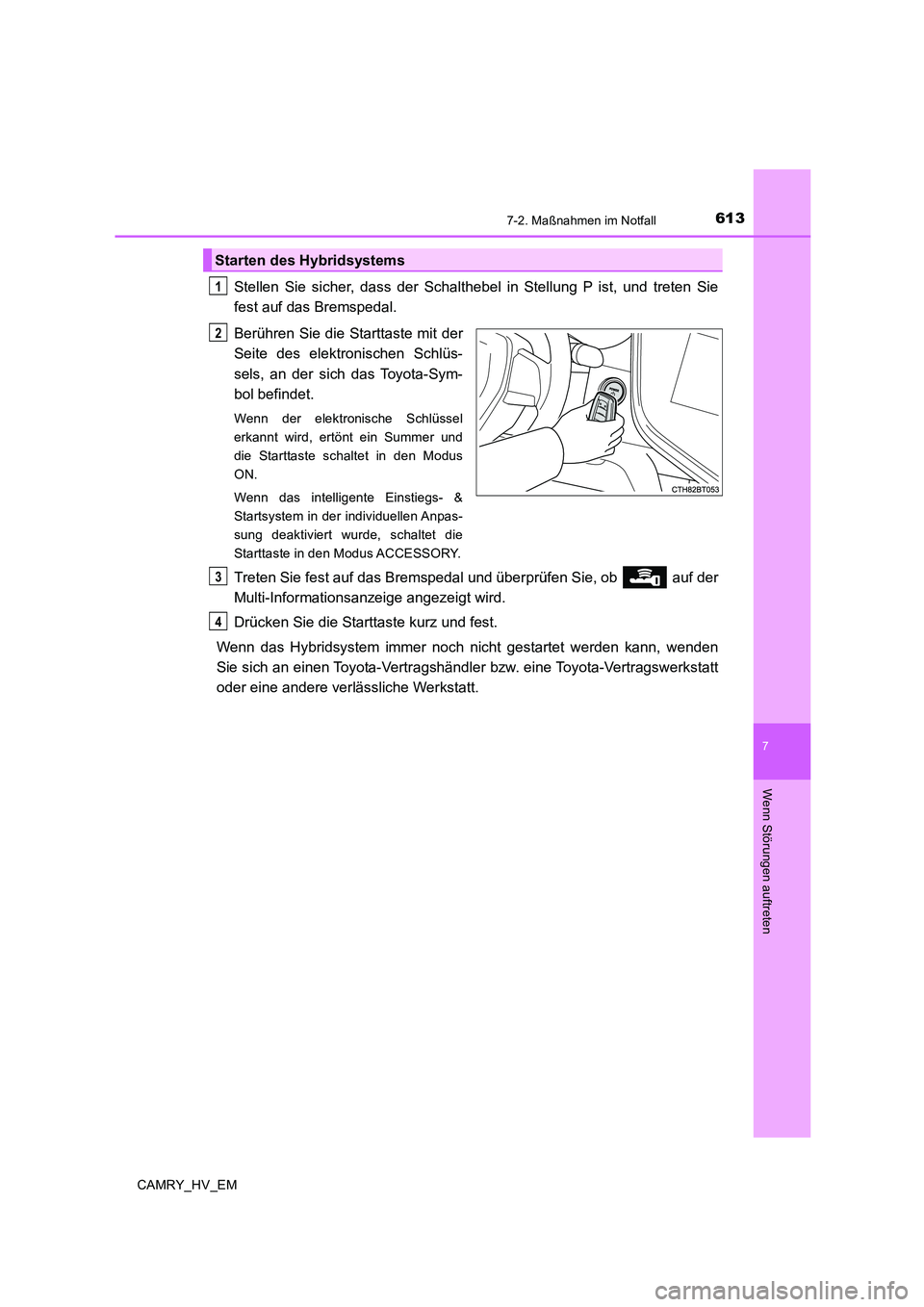

6137-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Stellen Sie sicher, dass der Schalthebel in Stellung P ist, und treten Sie
fest auf das Bremspedal.
Berühren Sie die Starttaste mit der
Seite des elektronischen Schlüs-
sels, an der sich das Toyota-Sym-
bol befindet.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
die Starttaste schaltet in den Modus
ON.
Wenn das intelligente Einstiegs- &
Startsystem in der individuellen Anpas-
sung deaktiviert wurde, schaltet die
Starttaste in den Modus ACCESSORY.
Treten Sie fest auf das Bremspedal und überprüfen Sie, ob auf der
Multi-Informationsanzeige angezeigt wird.
Drücken Sie die Starttaste kurz und fest.
Wenn das Hybridsystem immer noch nicht gestartet werden kann, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
Starten des Hybridsystems
1
2
3
4

6147-2. Maßnahmen im Notfall
CAMRY_HV_EM
■Abschalten des Hybridsystems
Stellen Sie den Schalthebel auf P und drücken Sie die Starttaste, wie Sie es beim
Abschalten des Hybridsystems gewöhnlich tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vorübergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. (→S. 541)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden.
■Ändern der Starttasten-Modi
Lassen Sie das Bremspedal los und drücken Sie die Starttaste in Schritt oben.
Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schalters
geändert. (→S. 278)
■Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente Einstiegs- & Startsystem nicht in den indivi-
duellen Anpassungen deaktiviert wurde. Wenn es ausgeschaltet ist, schalten Sie die
Funktion ein.
(Anpassbare Funktionen: →S. 643)
●Prüfen Sie, ob der Batteriesparmodus aktiviert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. (→S. 193)
WARNUNG
■Bei Verwendung des mechanischen Schlüssels und Betätigung der elektri-
schen Fensterheber
Betätigen Sie den elektrischen Fensterheber, nachdem Sie sich vergewissert haben,
dass kein Insasse ein Körperteil im Fenster einklemmen kann. Lassen Sie Kinder
außerdem den mechanischen Schlüssel nicht bedienen. Es ist möglich, dass Kinder
oder andere Insassen vom Fenster mit dem elektrischen Fensterheber eingeklemmt
werden.
3

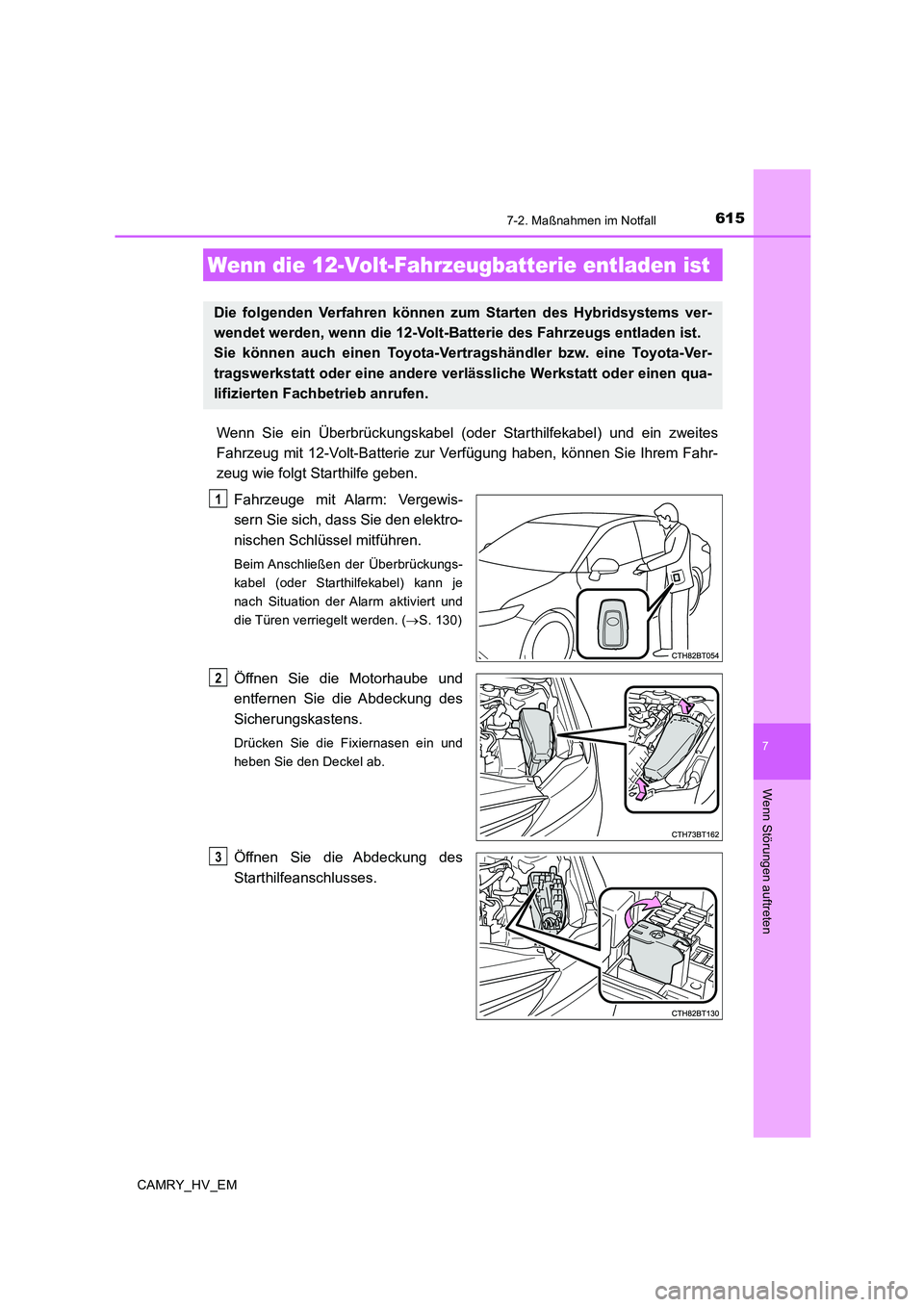

6157-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihrem Fahr-
zeug wie folgt Starthilfe geben.
Fahrzeuge mit Alarm: Vergewis-
sern Sie sich, dass Sie den elektro-
nischen Schlüssel mitführen.
Beim Anschließen der Überbrückungs-
kabel (oder Starthilfekabel) kann je
nach Situation der Alarm aktiviert und
die Türen verriegelt werden. (→S. 130)
Öffnen Sie die Motorhaube und
entfernen Sie die Abdeckung des
Sicherungskastens.
Drücken Sie die Fixiernasen ein und
heben Sie den Deckel ab.
Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
Wenn die 12-Volt-Fahrzeugbatterie entladen ist
Die folgenden Verfahren können zum Starten des Hybridsystems ver-
wendet werden, wenn die 12-Volt-Batterie des Fahrzeugs entladen ist.
Sie können auch einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere verlässliche Werkstatt oder einen qua-
lifizierten Fachbetrieb anrufen.
1
2
3

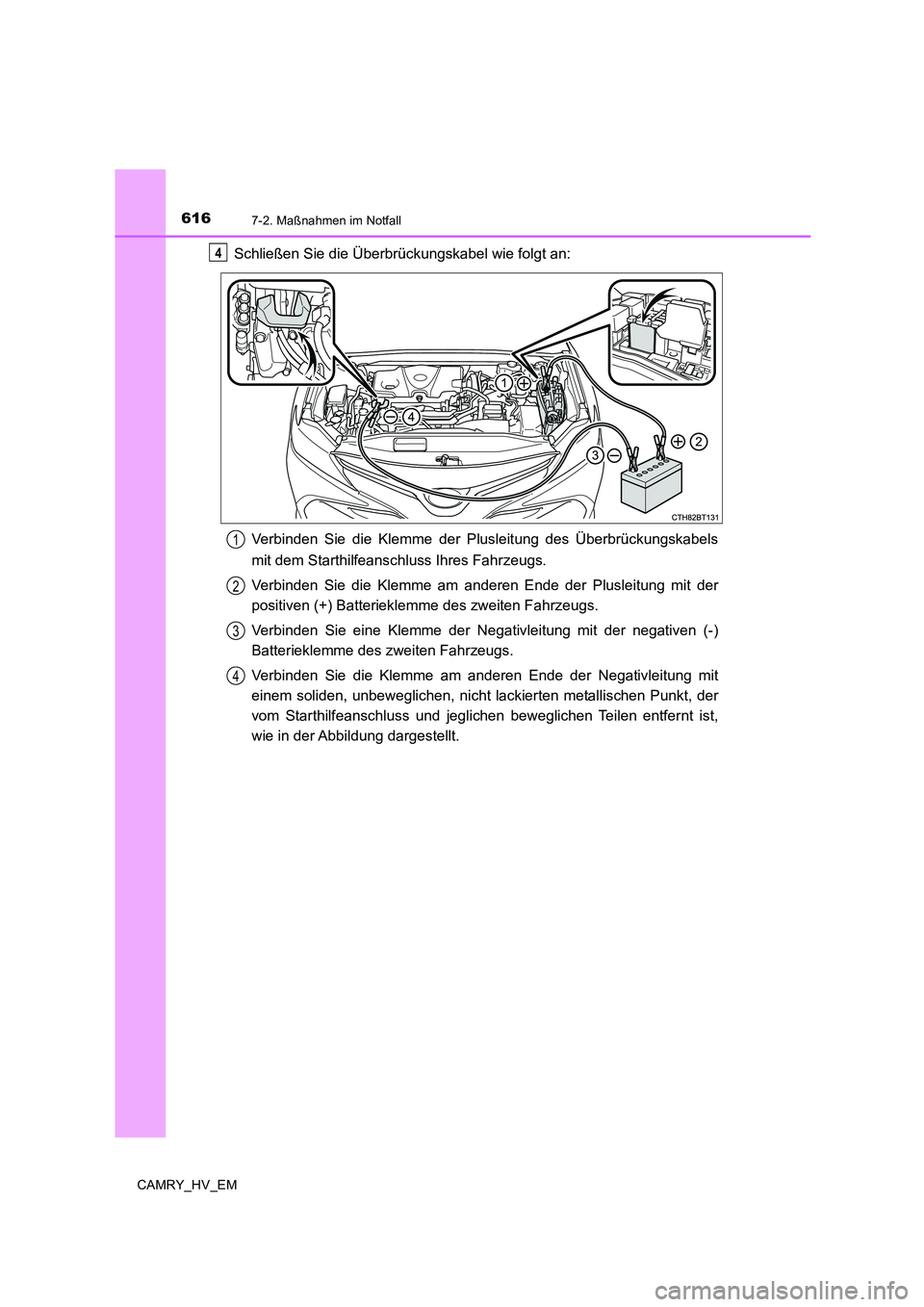

6167-2. Maßnahmen im Notfall
CAMRY_HV_EM
Schließen Sie die Überbrückungskabel wie folgt an:
Verbinden Sie die Klemme der Plusleitung des Überbrückungskabels
mit dem Starthilfeanschluss Ihres Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der
positiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie eine Klemme der Negativleitung mit der negativen (-)
Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Negativleitung mit
einem soliden, unbeweglichen, nicht lackierten metallischen Punkt, der
vom Starthilfeanschluss und jeglichen beweglichen Teilen entfernt ist,
wie in der Abbildung dargestellt.4
1
2
3
4
