2020 TOYOTA CAMRY Betriebsanleitungen (in German)

1291-5. Diebstahlwarnanlage
1
Sicherheitsinformationen
CAMRY_HV_EM
■Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Alarmanlage.
■Vor dem Verriegeln des Fahrzeugs zu überprüfende Punkte
Um das unerwartete Auslösen des Alarms und einen Diebstahl des Fahrzeugs zu ver-
hindern, muss Folgendes sichergestellt werden:
●Niemand befindet sich im Fahrzeug.
●Die Fenster werden geschlossen, bevor der Alarm aktiviert wird.
●Es werden keine Wertgegenstände oder persönlichen Sachen im Fahrzeug zurück-
gelassen.
■Auslösen des Alarms
Der Alarm kann in den folgenden Situationen ausgelöst werden:
(Durch das Abschalten des Alarms wird die Alarmanlage deaktiviert.)
●Die Türen werden mit dem mechanischen
Schlüssel entriegelt.
●Der Kofferraum wird mit dem mechanischen
Schlüssel geöffnet.
●Eine Person im Fahrzeug öffnet eine Tür, den
Kofferraum oder die Motorhaube oder entrie-
gelt das Fahrzeug.

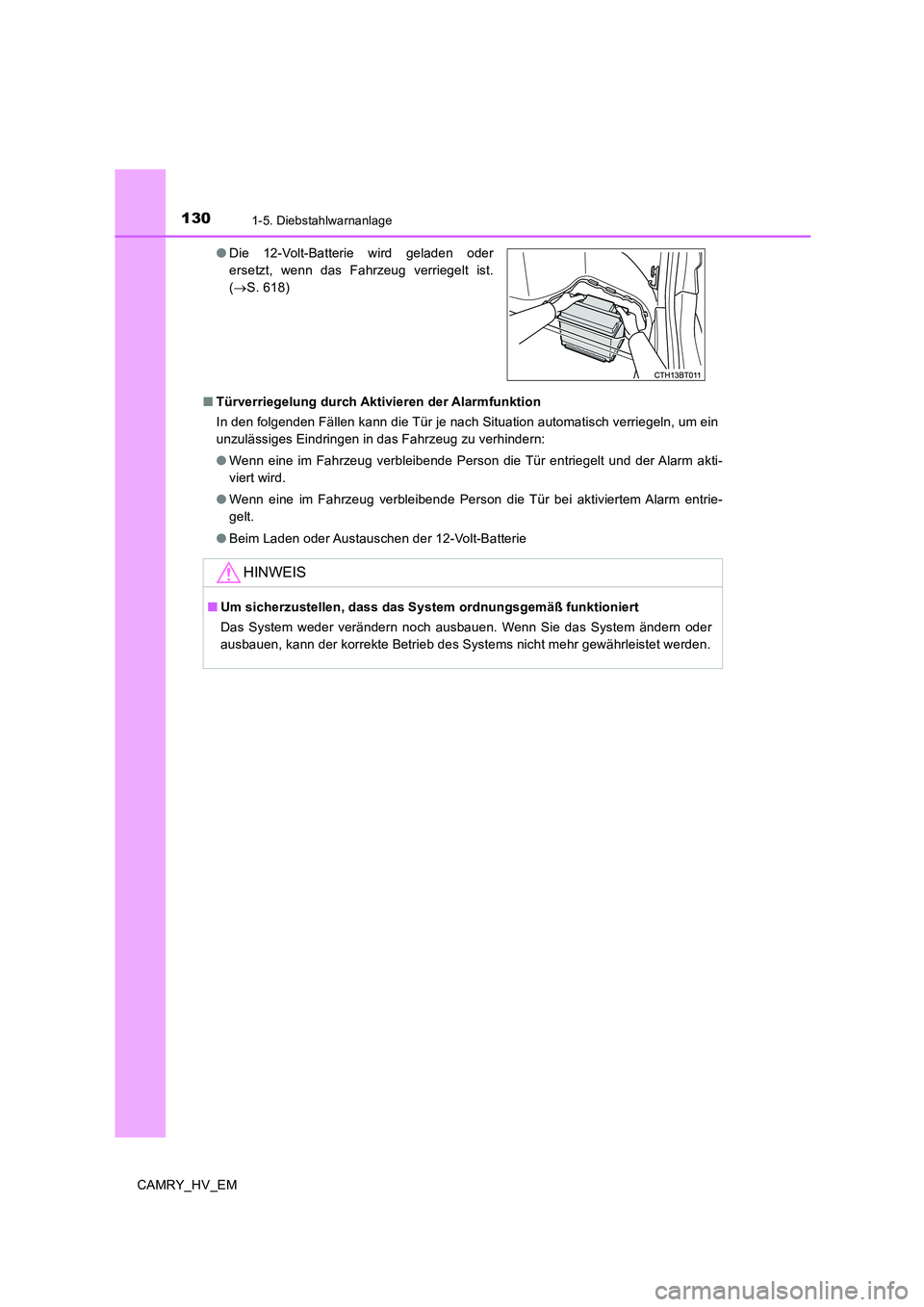

1301-5. Diebstahlwarnanlage
CAMRY_HV_EM■Türverriegelung durch Aktivieren der Alarmfunktion
In den folgenden Fällen kann die Tür je nach Situation automatisch verriegeln, um ein
unzulässiges Eindringen in das Fahrzeug zu verhindern:
●Wenn eine im Fahrzeug verbleibende Person die Tür entriegelt und der Alarm akti-
viert wird.
●Wenn eine im Fahrzeug verbleibende Person die Tür bei aktiviertem Alarm entrie-
gelt.
●Beim Laden oder Austauschen der 12-Volt-Batterie ●Die 12-Volt-Batterie wird geladen oder
ersetzt, wenn das Fahrzeug verriegelt ist.
(→S. 618)
HINWEIS
■Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Das System weder verändern noch ausbauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

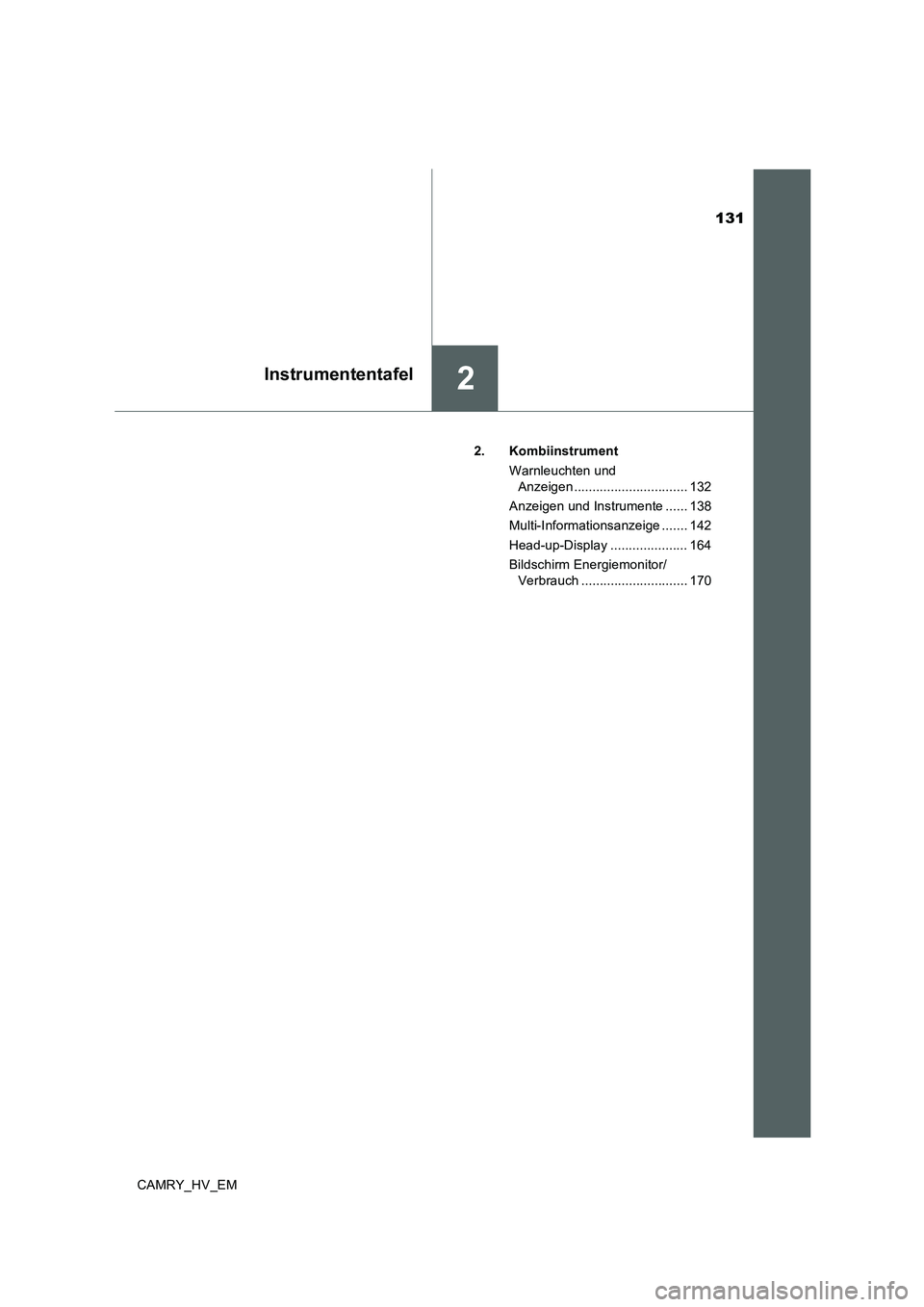

131
2Instrumententafel
CAMRY_HV_EM2. Kombiinstrument
Warnleuchten und
Anzeigen ............................... 132
Anzeigen und Instrumente ...... 138
Multi-Informationsanzeige ....... 142
Head-up-Display ..................... 164
Bildschirm Energiemonitor/
Verbrauch ............................. 170

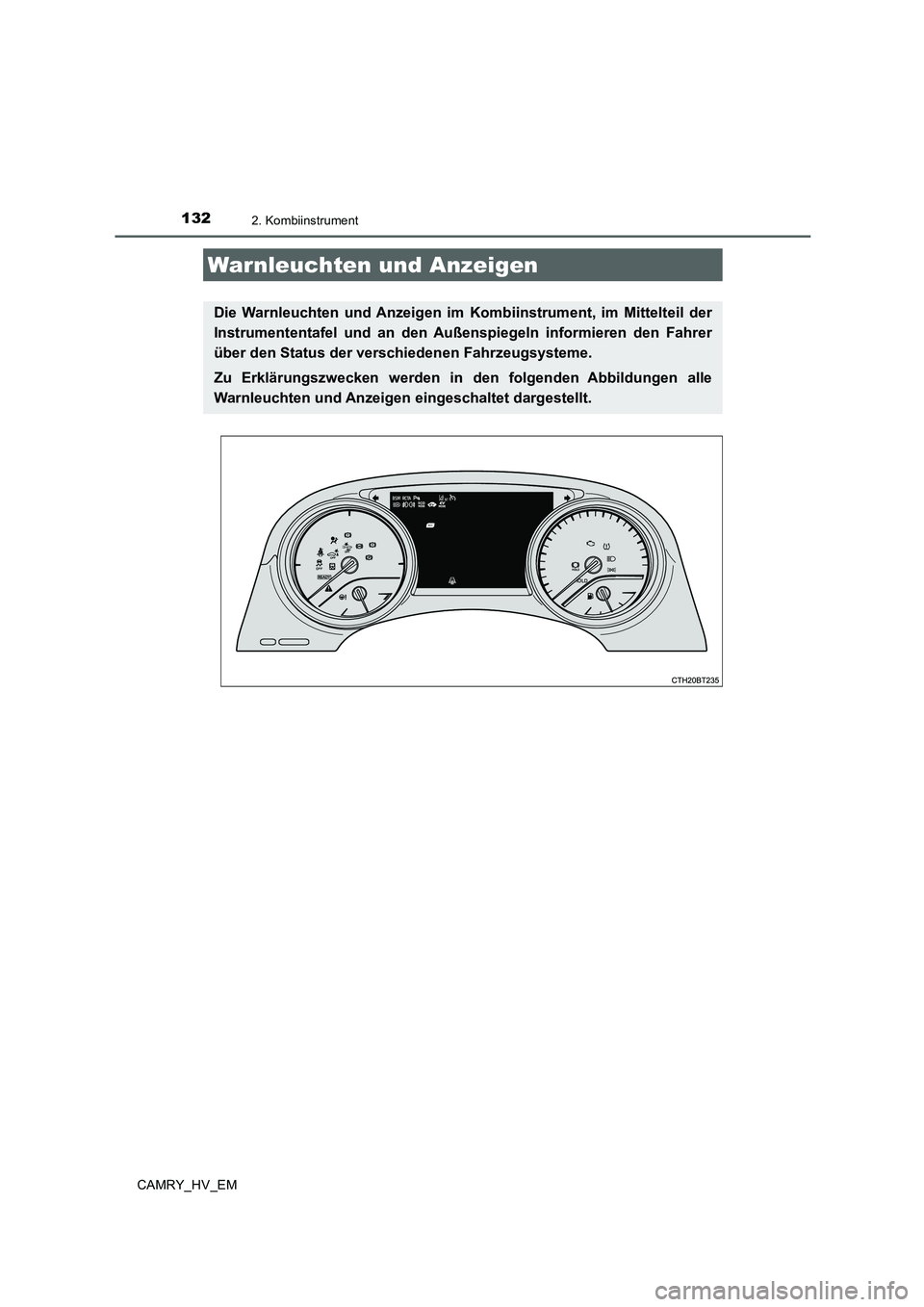

132
CAMRY_HV_EM
2. Kombiinstrument
Warnleuchten und Anzeigen
Die Warnleuchten und Anzeigen im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer
über den Status der verschiedenen Fahrzeugsysteme.
Zu Erklärungszwecken werden in den folgenden Abbildungen alle
Warnleuchten und Anzeigen eingeschaltet dargestellt.

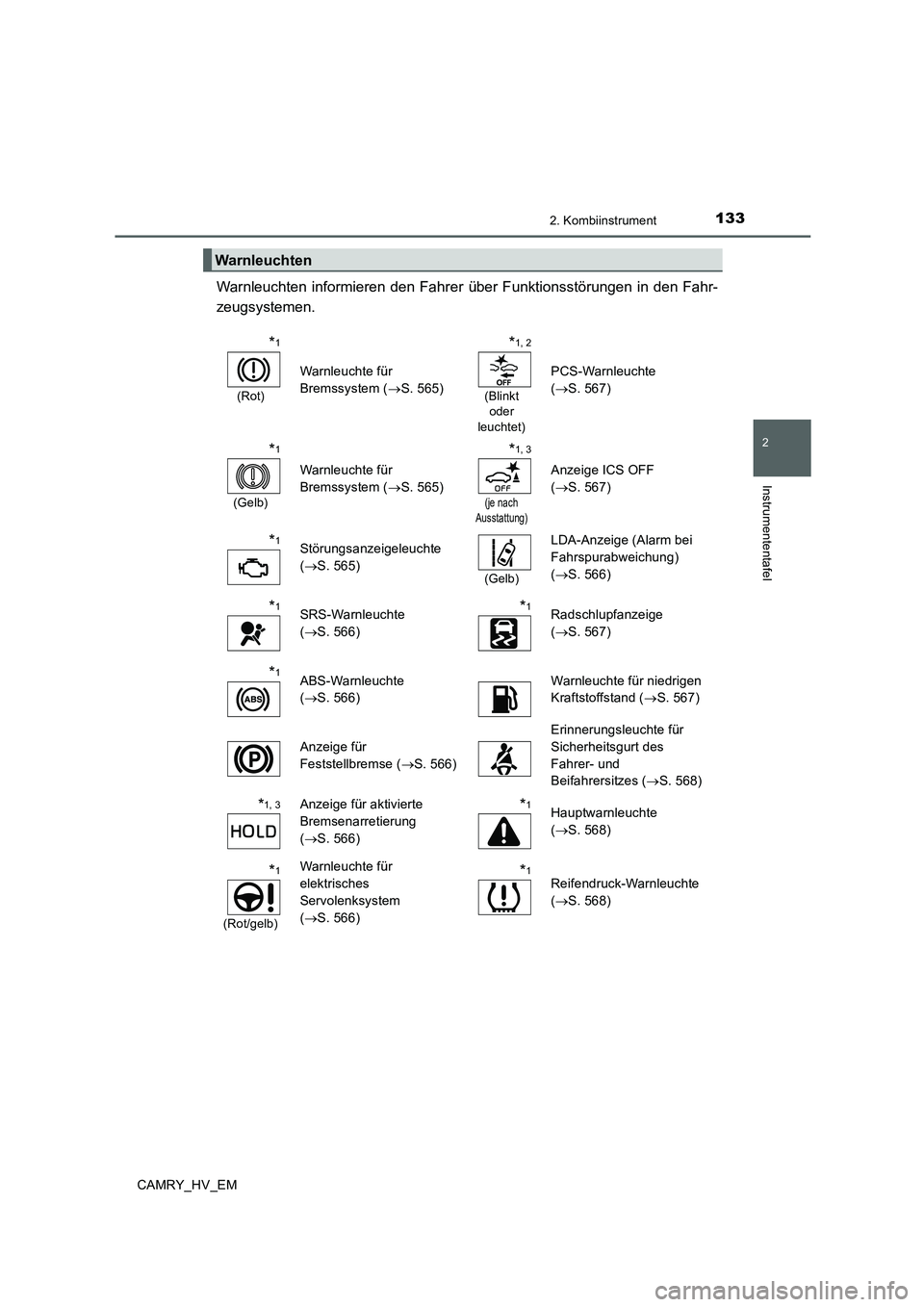

1332. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Warnleuchten informieren den Fahrer über Funktionsstörungen in den Fahr-
zeugsystemen.
Warnleuchten
*1
(Rot)
Warnleuchte für
Bremssystem (→S. 565)
*1, 2
(Blinkt
oder
leuchtet)
PCS-Warnleuchte
(→S. 567)
*1
(Gelb)
Warnleuchte für
Bremssystem (→S. 565)
*1, 3
(je nach
Ausstattung)
Anzeige ICS OFF
(→S. 567)
*1Störungsanzeigeleuchte
(→S. 565)
(Gelb)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(→S. 566)
*1SRS-Warnleuchte
(→S. 566)*1Radschlupfanzeige
(→S. 567)
*1ABS-Warnleuchte
(→S. 566)Warnleuchte für niedrigen
Kraftstoffstand (→S. 567)
Anzeige für
Feststellbremse (→S. 566)
Erinnerungsleuchte für
Sicherheitsgurt des
Fahrer- und
Beifahrersitzes (→S. 568)
*1, 3Anzeige für aktivierte
Bremsenarretierung
(→S. 566)*1Hauptwarnleuchte
(→S. 568)
*1
(Rot/gelb)
Warnleuchte für
elektrisches
Servolenksystem
(→S. 566)*1Reifendruck-Warnleuchte
(→S. 568)

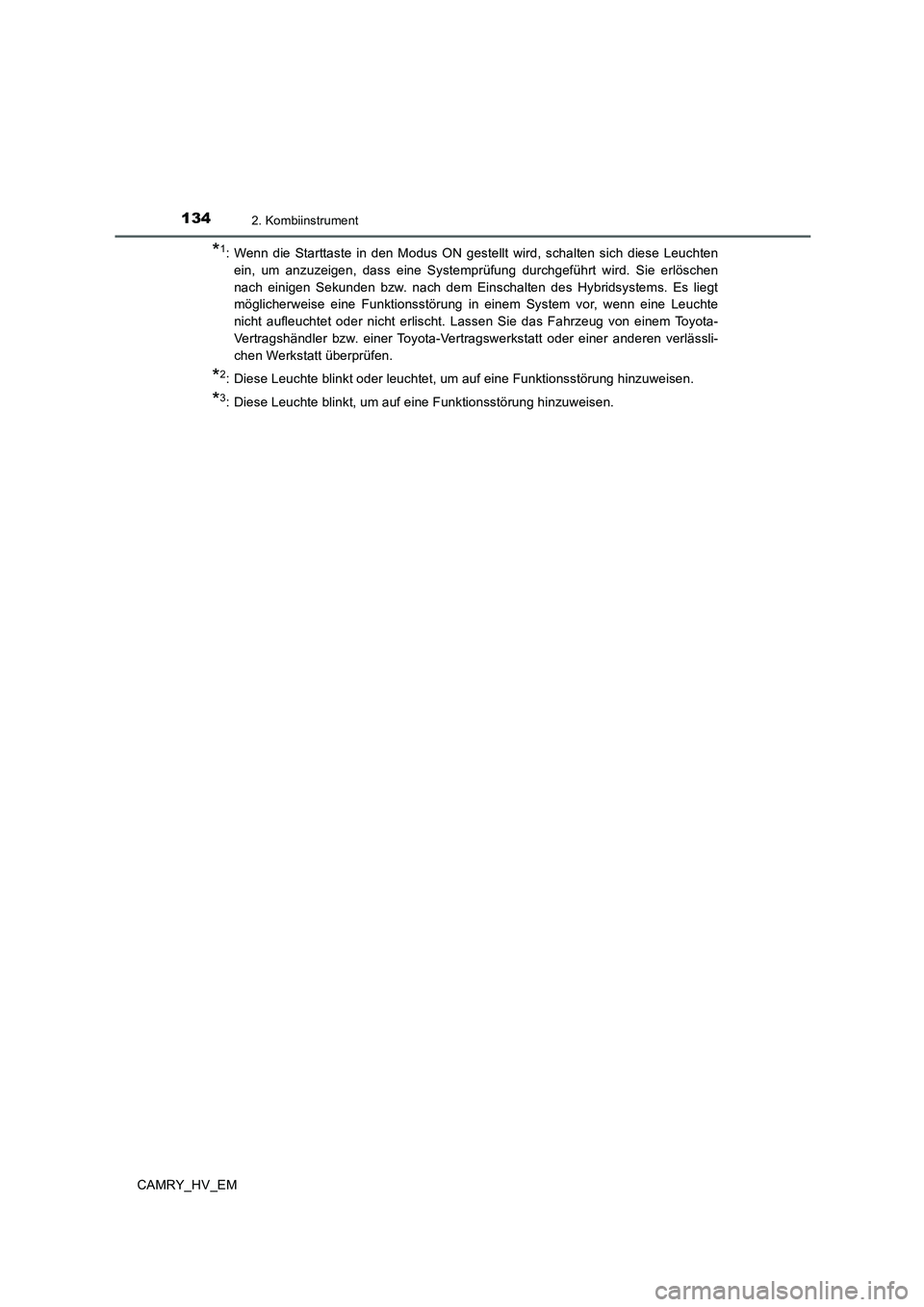

1342. Kombiinstrument
CAMRY_HV_EM
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt
möglicherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
*2: Diese Leuchte blinkt oder leuchtet, um auf eine Funktionsstörung hinzuweisen.
*3: Diese Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.

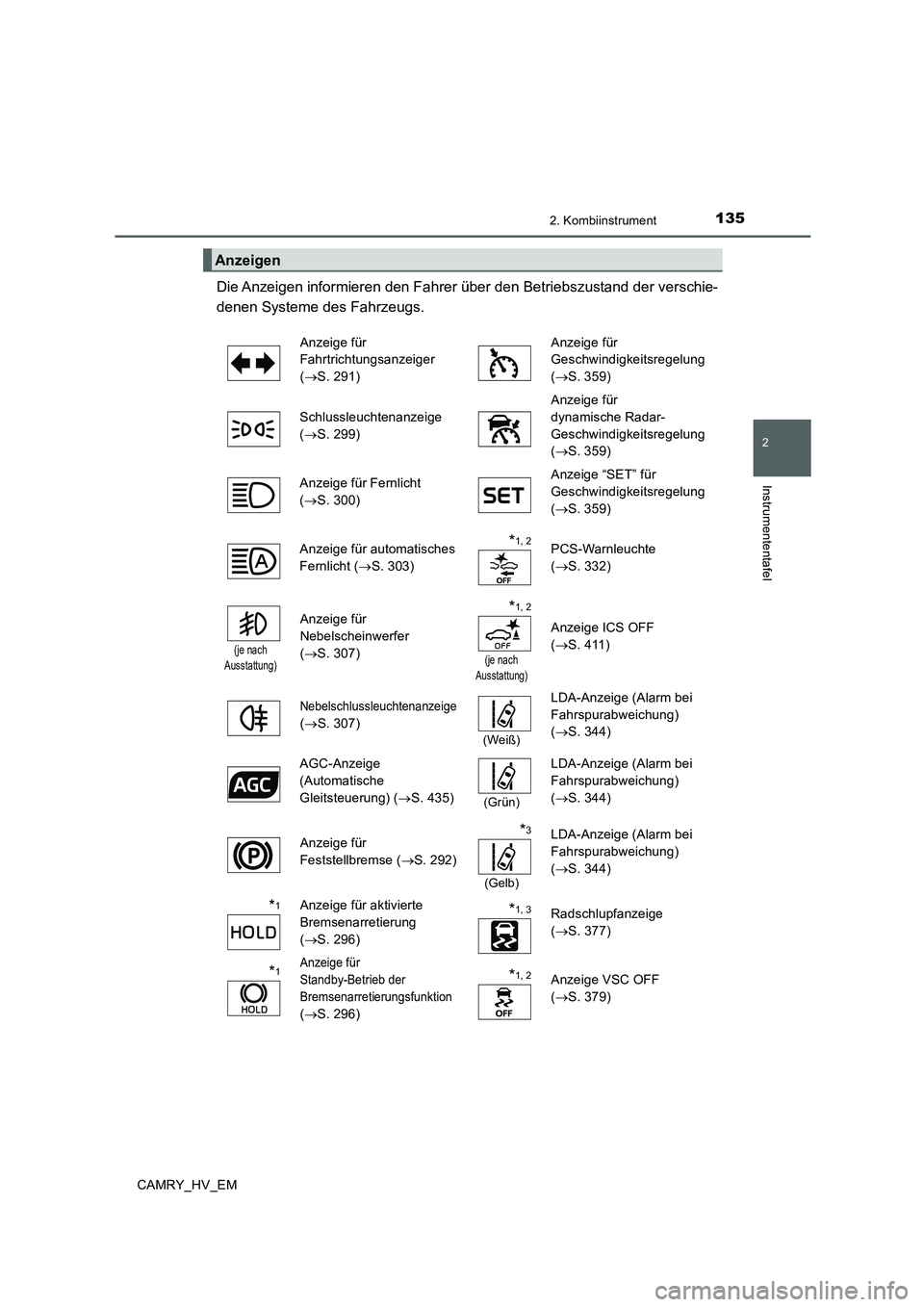

1352. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeigen
Anzeige für
Fahrtrichtungsanzeiger
(→S. 291)Anzeige für
Geschwindigkeitsregelung
(→S. 359)
Schlussleuchtenanzeige
(→S. 299) Anzeige für
dynamische Radar-
Geschwindigkeitsregelung
(→S. 359)
Anzeige für Fernlicht
(→S. 300)Anzeige “SET” für
Geschwindigkeitsregelung
(→S. 359)
Anzeige für automatisches
Fernlicht (→S. 303)
*1, 2PCS-Warnleuchte
(→S. 332)
(je nach
Ausstattung)
Anzeige für
Nebelscheinwerfer
(→S. 307)*1, 2
(je nach
Ausstattung)
Anzeige ICS OFF
(→S. 411)
Nebelschlussleuchtenanzeige
(→S. 307)
(Weiß)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(→S. 344)
AGC-Anzeige
(Automatische
Gleitsteuerung) (→S. 435)
(Grün)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(→S. 344)
Anzeige für
Feststellbremse (→S. 292)*3
(Gelb)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(→S. 344)
*1Anzeige für aktivierte
Bremsenarretierung
(→S. 296)*1, 3Radschlupfanzeige
(→S. 377)
*1Anzeige für
Standby-Betrieb der
Bremsenarretierungsfunktion

(→S. 296)
*1, 2Anzeige VSC OFF
(→S. 379)

1362. Kombiinstrument
CAMRY_HV_EM
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt
möglicherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
*2: Diese Leuchte leuchtet auf, wenn das System abgeschaltet ist.
*3: Diese Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*5: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt diese Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
(je nach
Ausstattung)Anzeige “BSM” (→S. 384)Anzeige “SPORT”
(→S. 434)
(je nach
Ausstattung)Anzeige “RCTA” (→S. 384)Anzeige “ECO MODE”
(→S. 434)
*6, 7
(je nach
Ausstattung)
Außenspiegel-Anzeigen
für BSM
(Toter-Winkel-Monitor)
(→S. 384)Anzeige “READY”
(→S. 277)
*1, 4
(je nach
Ausstattung)
(Typ A)
Anzeige “PASSENGER
AIRBAG” (→S. 55)EV-Anzeige (→S. 104)
*1, 4
(je nach
Ausstattung)
(Typ B)
Anzeige “PASSENGER
AIRBAG” (→S. 55)Anzeige für EV-Fahrmodus
(→S. 283)
*4Sicherheitsanzeige
(→S. 113, 128)*5Anzeige für niedrige
Außentemperatur
(→S. 138)
Anzeige für
Toyota-Einparkhilfe
(→S. 403)
