1051-4. Hybridsystem
1
Sicherheitsinformationen

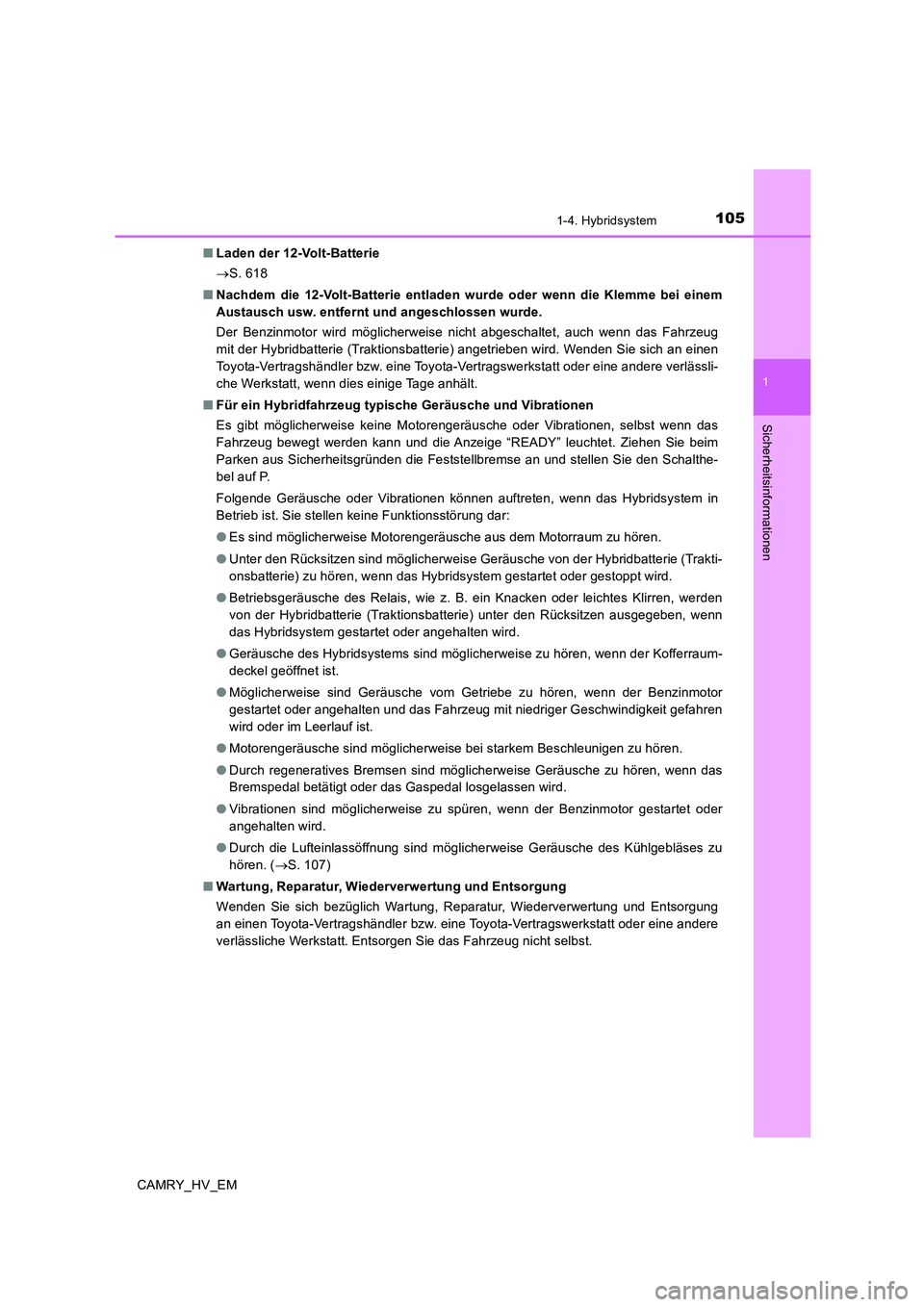

CAMRY_HV_EM■Laden der 12-Volt-Batterie
→S. 618
■Nachdem die 12-Volt-Batterie entladen wurde oder wenn die Klemme bei einem
Austausch usw. entfernt und angeschlossen wurde.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, auch wenn das Fahrzeug
mit der Hybridbatterie (Traktionsbatterie) angetrieben wird. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässli-
che Werkstatt, wenn dies einige Tage anhält.
■Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Es gibt möglicherweise keine Motorengeräusche oder Vibrationen, selbst wenn das
Fahrzeug bewegt werden kann und die Anzeige “READY” leuchtet. Ziehen Sie beim
Parken aus Sicherheitsgründen die Feststellbremse an und stellen Sie den Schalthe-
bel auf P.
Folgende Geräusche oder Vibrationen können auftreten, wenn das Hybridsystem in
Betrieb ist. Sie stellen keine Funktionsstörung dar:
●Es sind möglicherweise Motorengeräusche aus dem Motorraum zu hören.
●Unter den Rücksitzen sind möglicherweise Geräusche von der Hybridbatterie (Trakti-
onsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
●Betriebsgeräusche des Relais, wie z. B. ein Knacken oder leichtes Klirren, werden
von der Hybridbatterie (Traktionsbatterie) unter den Rücksitzen ausgegeben, wenn
das Hybridsystem gestartet oder angehalten wird.
●Geräusche des Hybridsystems sind möglicherweise zu hören, wenn der Kofferraum-
deckel geöffnet ist.
●Möglicherweise sind Geräusche vom Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten und das Fahrzeug mit niedriger Geschwindigkeit gefahren
wird oder im Leerlauf ist.
●Motorengeräusche sind möglicherweise bei starkem Beschleunigen zu hören.
●Durch regeneratives Bremsen sind möglicherweise Geräusche zu hören, wenn das
Bremspedal betätigt oder das Gaspedal losgelassen wird.
●Vibrationen sind möglicherweise zu spüren, wenn der Benzinmotor gestartet oder
angehalten wird.
●Durch die Lufteinlassöffnung sind möglicherweise Geräusche des Kühlgebläses zu
hören. (→S. 107)
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Reparatur, Wiederverwertung und Entsorgung
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. Entsorgen Sie das Fahrzeug nicht selbst.

1061-4. Hybridsystem
CAMRY_HV_EM
Diese Abbildung ist ein Beispiel zur Erläuterung und kann vom tatsächlichen
Gegenstand abweichen.

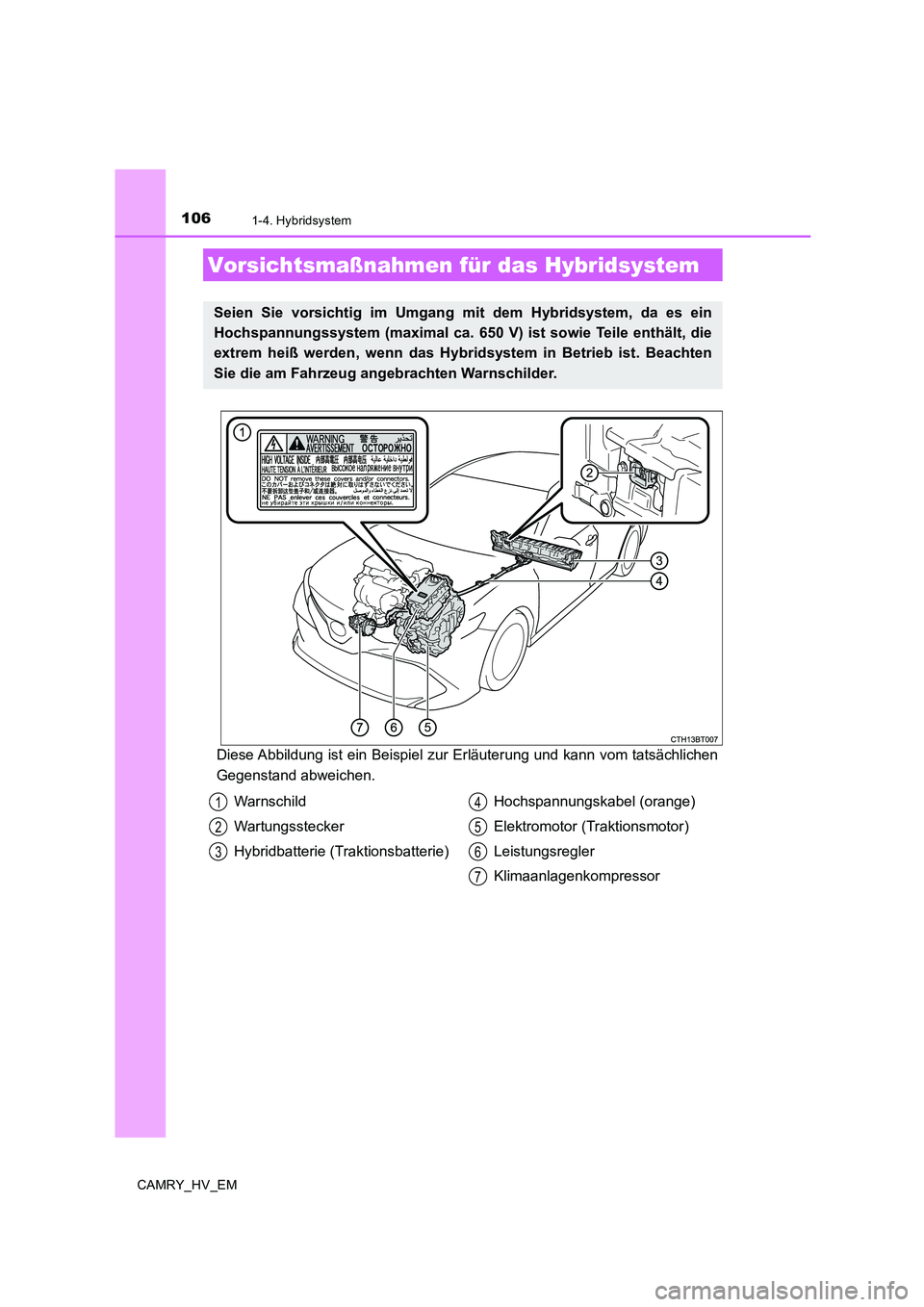

Vorsichtsmaßnahmen für das Hybridsystem
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (maximal ca. 650 V) ist sowie Teile enthält, die
extrem heiß werden, wenn das Hybridsystem in Betrieb ist. Beachten
Sie die am Fahrzeug angebrachten Warnschilder.
Warnschild
Wartungsstecker
Hybridbatterie (Traktionsbatterie)Hochspannungskabel (orange)
Elektromotor (Traktionsmotor)
Leistungsregler
Klimaanlagenkompressor1
2
3
4
5
6
7

1071-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM

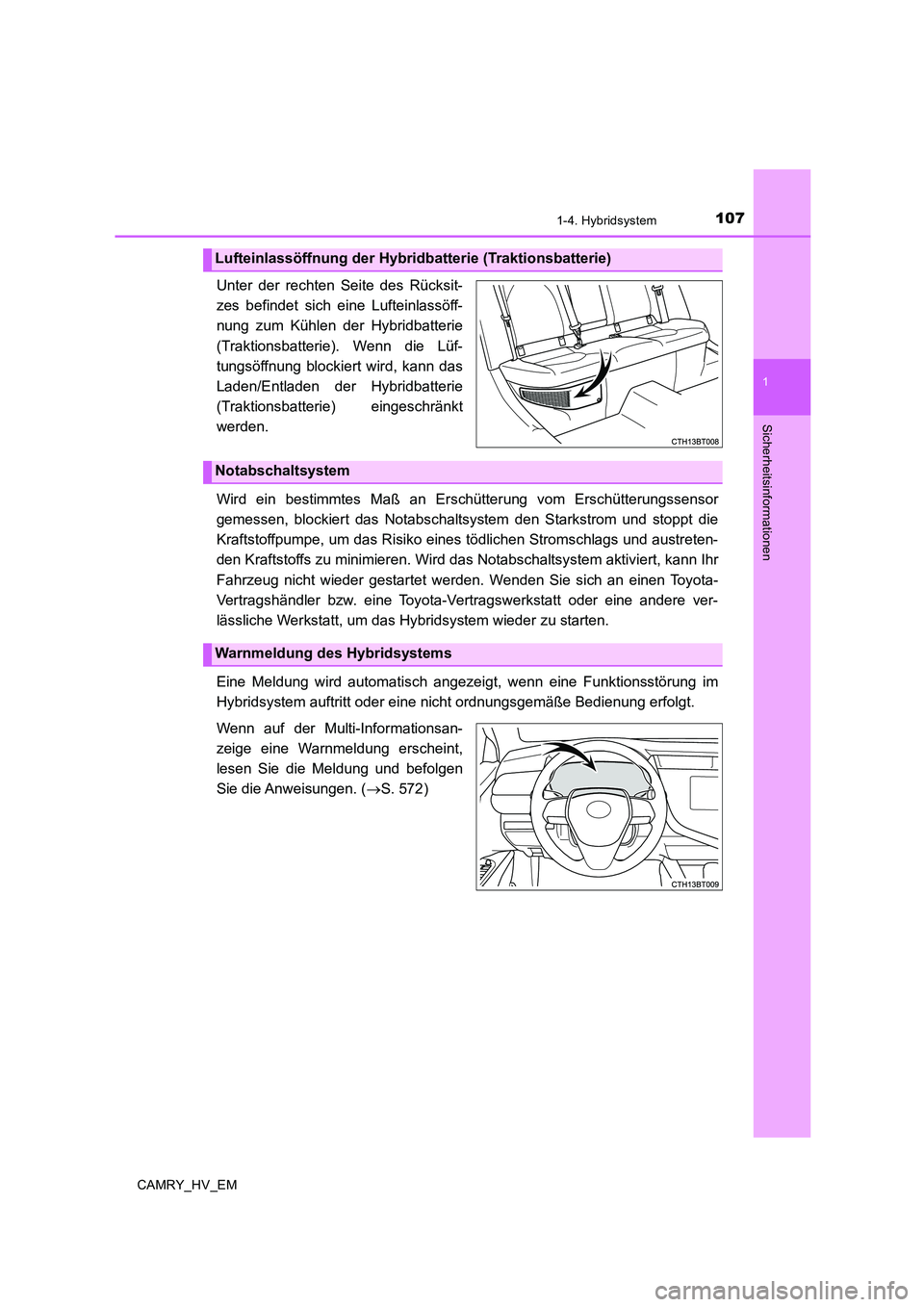

Unter der rechten Seite des Rücksit-
zes befindet sich eine Lufteinlassöff-
nung zum Kühlen der Hybridbatterie
(Traktionsbatterie). Wenn die Lüf-
tungsöffnung blockiert wird, kann das
Laden/Entladen der Hybridbatterie
(Traktionsbatterie) eingeschränkt
werden.
Wird ein bestimmtes Maß an Erschütterung vom Erschütterungssensor
gemessen, blockiert das Notabschaltsystem den Starkstrom und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das Notabschaltsystem aktiviert, kann Ihr
Fahrzeug nicht wieder gestartet werden. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere ver-
lässliche Werkstatt, um das Hybridsystem wieder zu starten.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
Sie die Anweisungen. (→S. 572)
Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems

1081-4. Hybridsystem
CAMRY_HV_EM

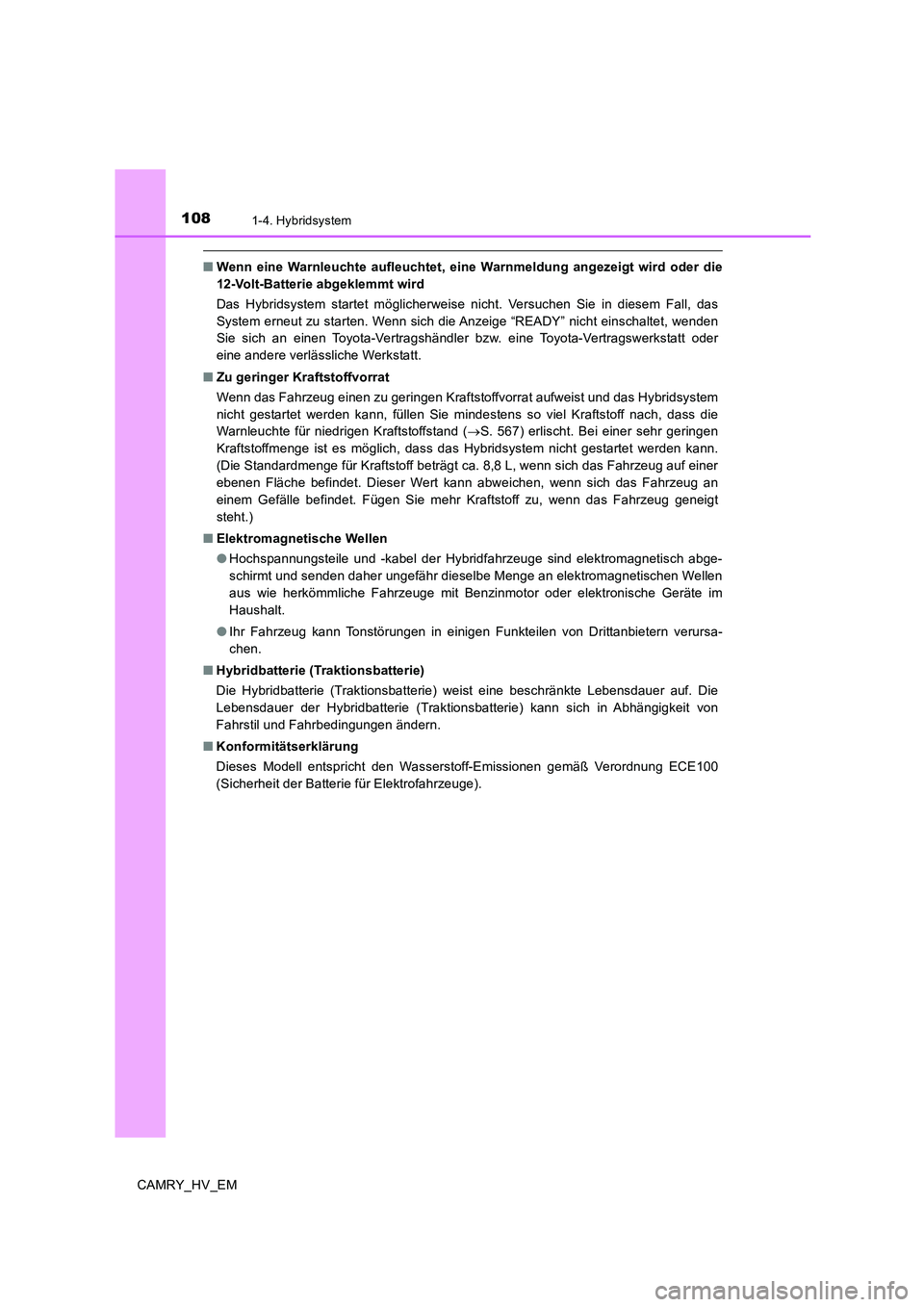

■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn sich die Anzeige “READY” nicht einschaltet, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
■Zu geringer Kraftstoffvorrat
Wenn das Fahrzeug einen zu geringen Kraftstoffvorrat aufweist und das Hybridsystem
nicht gestartet werden kann, füllen Sie mindestens so viel Kraftstoff nach, dass die
Warnleuchte für niedrigen Kraftstoffstand (→S. 567) erlischt. Bei einer sehr geringen
Kraftstoffmenge ist es möglich, dass das Hybridsystem nicht gestartet werden kann.
(Die Standardmenge für Kraftstoff beträgt ca. 8,8 L, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Dieser Wert kann abweichen, wenn sich das Fahrzeug an
einem Gefälle befindet. Fügen Sie mehr Kraftstoff zu, wenn das Fahrzeug geneigt
steht.)
■Elektromagnetische Wellen
●Hochspannungsteile und -kabel der Hybridfahrzeuge sind elektromagnetisch abge-
schirmt und senden daher ungefähr dieselbe Menge an elektromagnetischen Wellen
aus wie herkömmliche Fahrzeuge mit Benzinmotor oder elektronische Geräte im
Haushalt.
●Ihr Fahrzeug kann Tonstörungen in einigen Funkteilen von Drittanbietern verursa-
chen.
■Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von
Fahrstil und Fahrbedingungen ändern.
■Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionen gemäß Verordnung ECE100
(Sicherheit der Batterie für Elektrofahrzeuge).

1091-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG

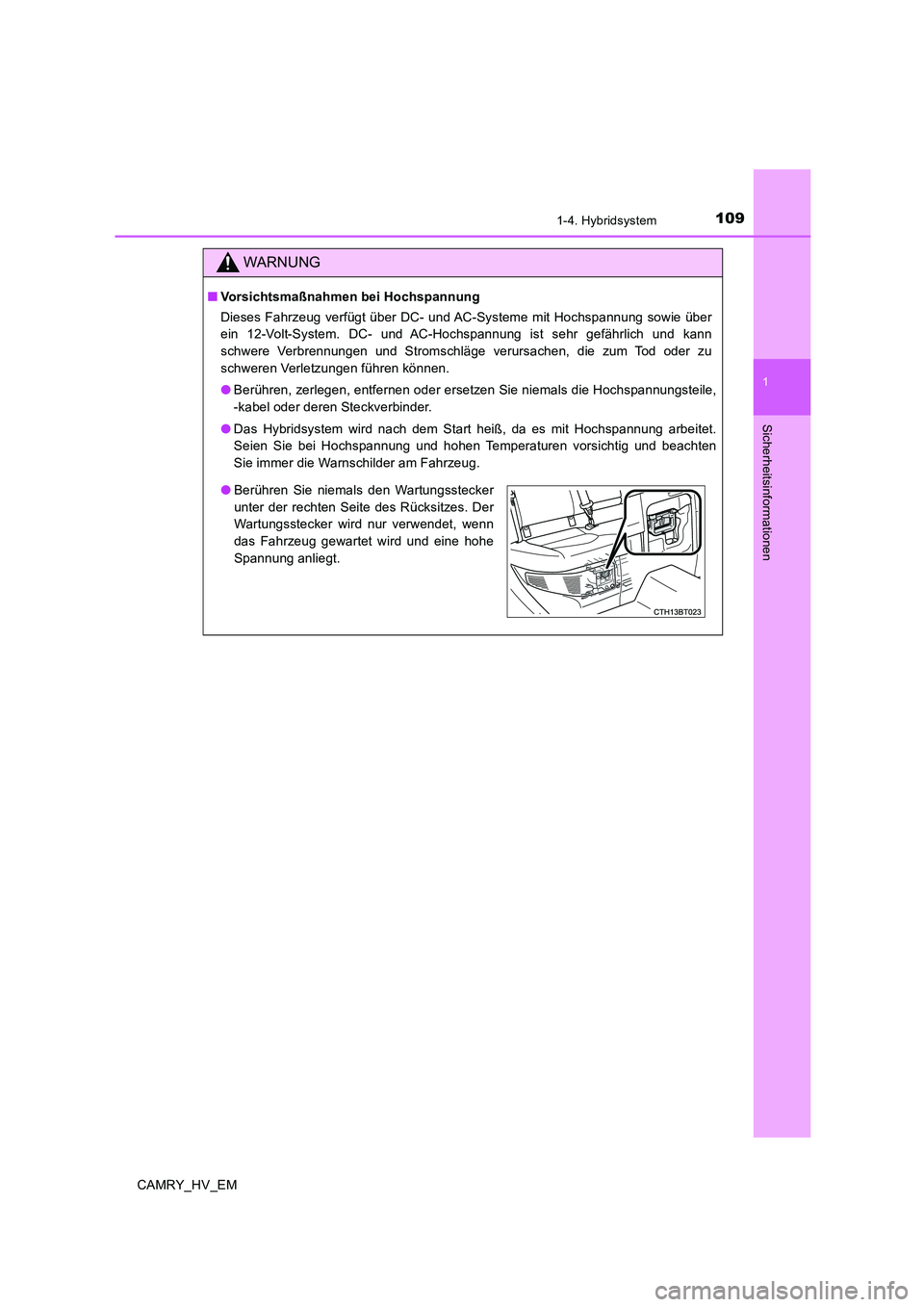

■Vorsichtsmaßnahmen bei Hochspannung
Dieses Fahrzeug verfügt über DC- und AC-Systeme mit Hochspannung sowie über
ein 12-Volt-System. DC- und AC-Hochspannung ist sehr gefährlich und kann
schwere Verbrennungen und Stromschläge verursachen, die zum Tod oder zu
schweren Verletzungen führen können.
●Berühren, zerlegen, entfernen oder ersetzen Sie niemals die Hochspannungsteile,
-kabel oder deren Steckverbinder.
●Das Hybridsystem wird nach dem Start heiß, da es mit Hochspannung arbeitet.
Seien Sie bei Hochspannung und hohen Temperaturen vorsichtig und beachten
Sie immer die Warnschilder am Fahrzeug.
●Berühren Sie niemals den Wartungsstecker
unter der rechten Seite des Rücksitzes. Der
Wartungsstecker wird nur verwendet, wenn
das Fahrzeug gewartet wird und eine hohe
Spannung anliegt.

1101-4. Hybridsystem
CAMRY_HV_EM
WARNUNG

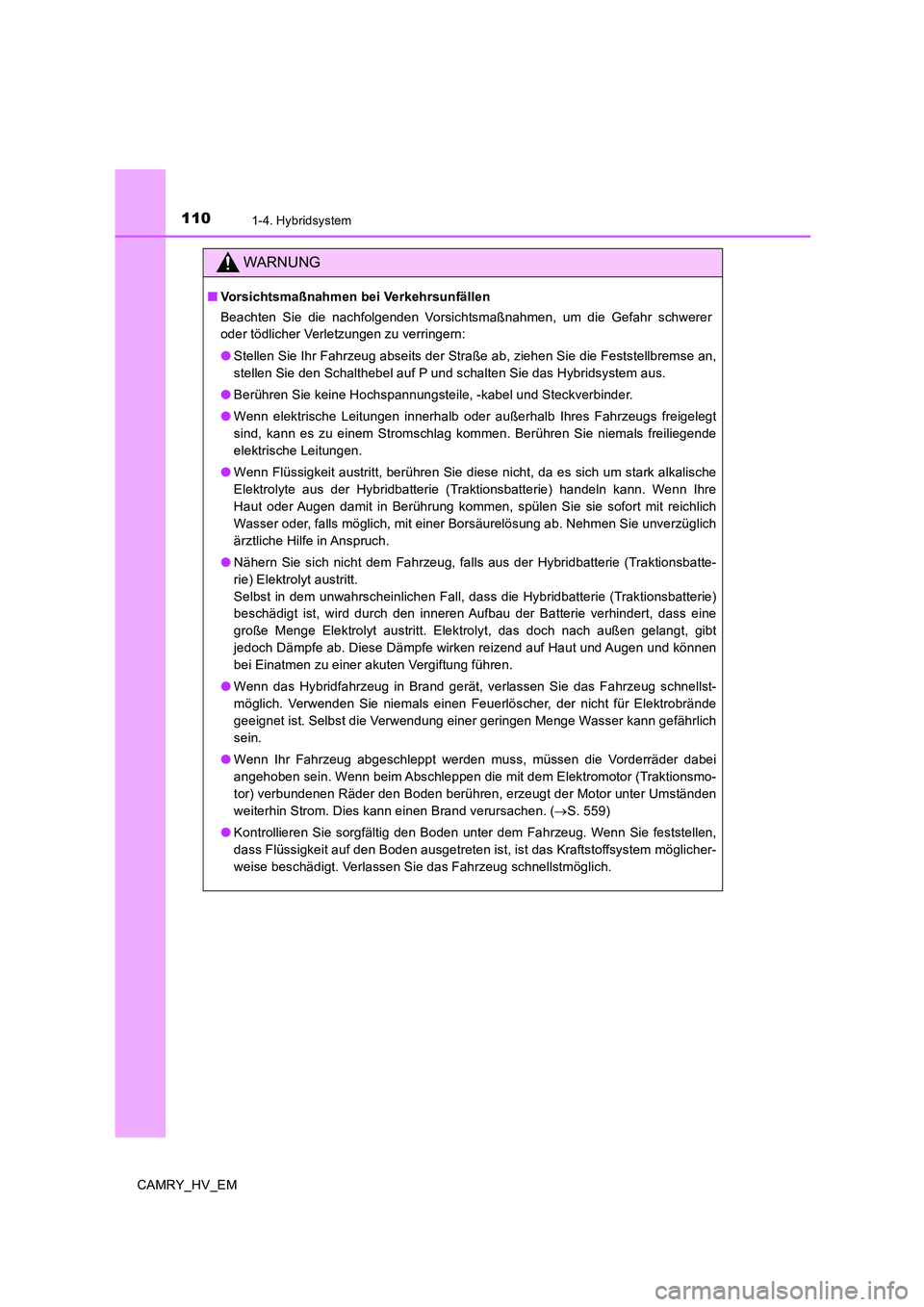

■Vorsichtsmaßnahmen bei Verkehrsunfällen
Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr schwerer
oder tödlicher Verletzungen zu verringern:
●Stellen Sie Ihr Fahrzeug abseits der Straße ab, ziehen Sie die Feststellbremse an,
stellen Sie den Schalthebel auf P und schalten Sie das Hybridsystem aus.
●Berühren Sie keine Hochspannungsteile, -kabel und Steckverbinder.
●Wenn elektrische Leitungen innerhalb oder außerhalb Ihres Fahrzeugs freigelegt
sind, kann es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende
elektrische Leitungen.
●Wenn Flüssigkeit austritt, berühren Sie diese nicht, da es sich um stark alkalische
Elektrolyte aus der Hybridbatterie (Traktionsbatterie) handeln kann. Wenn Ihre
Haut oder Augen damit in Berührung kommen, spülen Sie sie sofort mit reichlich
Wasser oder, falls möglich, mit einer Borsäurelösung ab. Nehmen Sie unverzüglich
ärztliche Hilfe in Anspruch.
●Nähern Sie sich nicht dem Fahrzeug, falls aus der Hybridbatterie (Traktionsbatte-
rie) Elektrolyt austritt.
Selbst in dem unwahrscheinlichen Fall, dass die Hybridbatterie (Traktionsbatterie)
beschädigt ist, wird durch den inneren Aufbau der Batterie verhindert, dass eine
große Menge Elektrolyt austritt. Elektrolyt, das doch nach außen gelangt, gibt
jedoch Dämpfe ab. Diese Dämpfe wirken reizend auf Haut und Augen und können
bei Einatmen zu einer akuten Vergiftung führen.
●Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie das Fahrzeug schnellst-
möglich. Verwenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände
geeignet ist. Selbst die Verwendung einer geringen Menge Wasser kann gefährlich
sein.
●Wenn Ihr Fahrzeug abgeschleppt werden muss, müssen die Vorderräder dabei
angehoben sein. Wenn beim Abschleppen die mit dem Elektromotor (Traktionsmo-
tor) verbundenen Räder den Boden berühren, erzeugt der Motor unter Umständen
weiterhin Strom. Dies kann einen Brand verursachen. (→S. 559)
●Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Sie feststellen,
dass Flüssigkeit auf den Boden ausgetreten ist, ist das Kraftstoffsystem möglicher-
weise beschädigt. Verlassen Sie das Fahrzeug schnellstmöglich.

1111-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
■Hybridbatterie (Traktionsbatterie)
●Verkaufen, verleihen oder verändern Sie die Hybridbatterie niemals. Um Unfälle zu
vermeiden, werden Hybridbatterien, die aus einem zu entsorgenden Fahrzeug
stammen, von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt gesammelt. Entsorgen Sie die Batterie
nicht selbst.
Wenn die Batterie nicht vorschriftsmäßig gesammelt wird, kann Folgendes eintre-
ten und zum Tod oder zu schweren Verletzungen führen:
• Die Hybridbatterie könnte illegal entsorgt oder weggeworfen werden, was
umweltschädlich ist, und jemand könnte ein Hochspannungsteil berühren, was
zu einem Stromschlag führen kann.
• Die Hybridbatterie ist ausschließlich für den Gebrauch in Ihrem Hybridfahrzeug
vorgesehen. Wenn die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder auf irgendeine Weise verändert wird, können Unfälle wie ein Stromschlag,
Hitzeentwicklung, Rauchentwicklung, eine Explosion und Elektrolyt-Ausfluss
eintreten.
Wenn Sie Ihr Fahrzeug weiterverkaufen oder verleihen, ist die Gefahr eines
Unfalls extrem hoch, da die Person, die das Fahrzeug erhält, diese Gefahren
möglicherweise nicht kennt.
●Wenn Ihr Fahrzeug verschrottet wird, ohne dass die Hybridbatterie vorher entfernt
wurde, besteht die Gefahr eines schweren Stromschlags, wenn Hochspan-
nungsteile, -kabel und deren Steckverbinder berührt werden. Muss Ihr Fahrzeug
verschrottet werden, muss die Hybridbatterie von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
entsorgt werden. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird,
kann sie einen Stromschlag hervorrufen, der zum Tod oder zu schweren Verletzun-
gen führen kann.

1121-4. Hybridsystem
CAMRY_HV_EM
HINWEIS

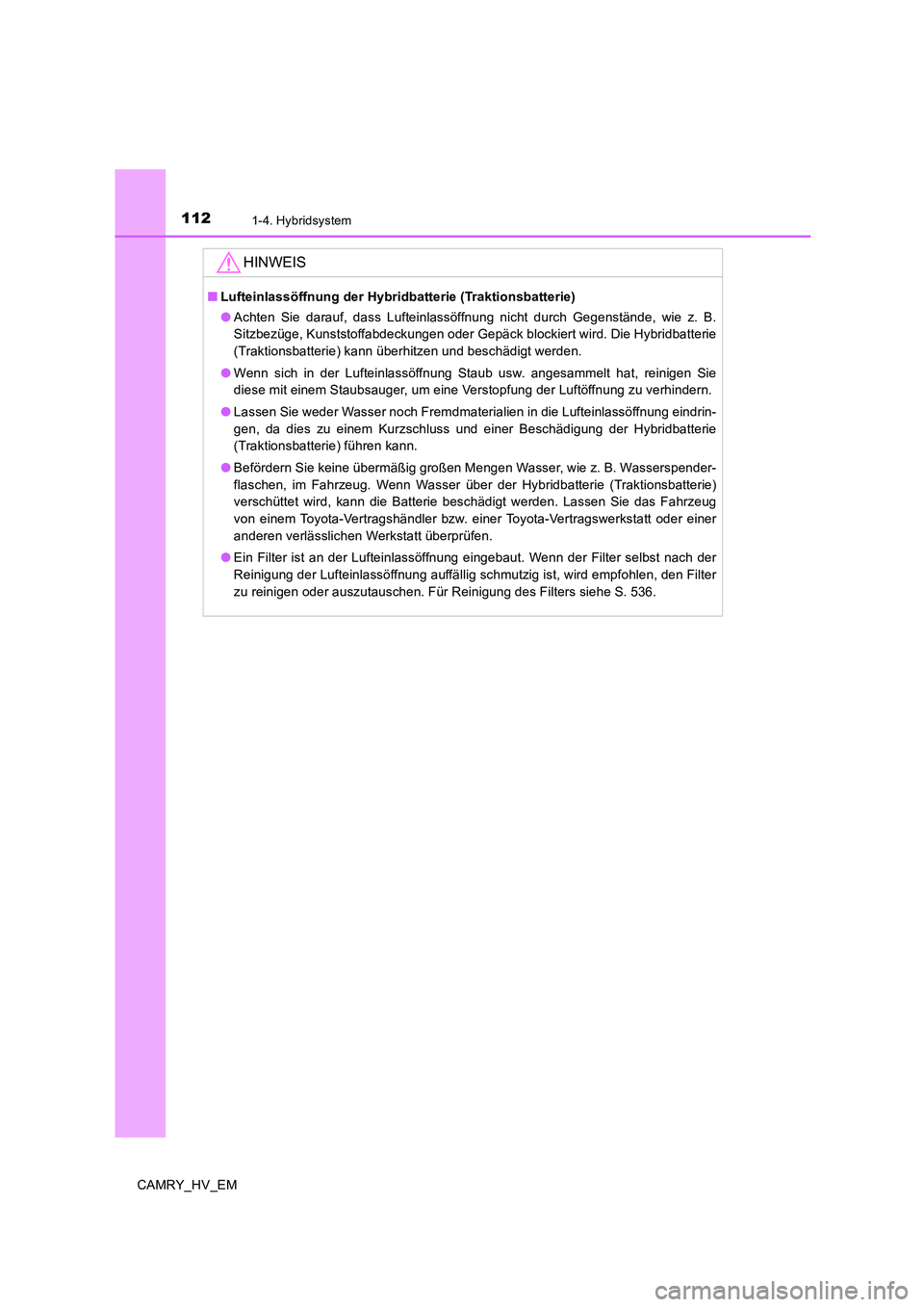

■Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
●Achten Sie darauf, dass Lufteinlassöffnung nicht durch Gegenstände, wie z. B.
Sitzbezüge, Kunststoffabdeckungen oder Gepäck blockiert wird. Die Hybridbatterie
(Traktionsbatterie) kann überhitzen und beschädigt werden.
●Wenn sich in der Lufteinlassöffnung Staub usw. angesammelt hat, reinigen Sie
diese mit einem Staubsauger, um eine Verstopfung der Luftöffnung zu verhindern.
●Lassen Sie weder Wasser noch Fremdmaterialien in die Lufteinlassöffnung eindrin-
gen, da dies zu einem Kurzschluss und einer Beschädigung der Hybridbatterie
(Traktionsbatterie) führen kann.
●Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspender-
flaschen, im Fahrzeug. Wenn Wasser über der Hybridbatterie (Traktionsbatterie)
verschüttet wird, kann die Batterie beschädigt werden. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
●Ein Filter ist an der Lufteinlassöffnung eingebaut. Wenn der Filter selbst nach der
Reinigung der Lufteinlassöffnung auffällig schmutzig ist, wird empfohlen, den Filter
zu reinigen oder auszutauschen. Für Reinigung des Filters siehe S. 536.
