4094-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

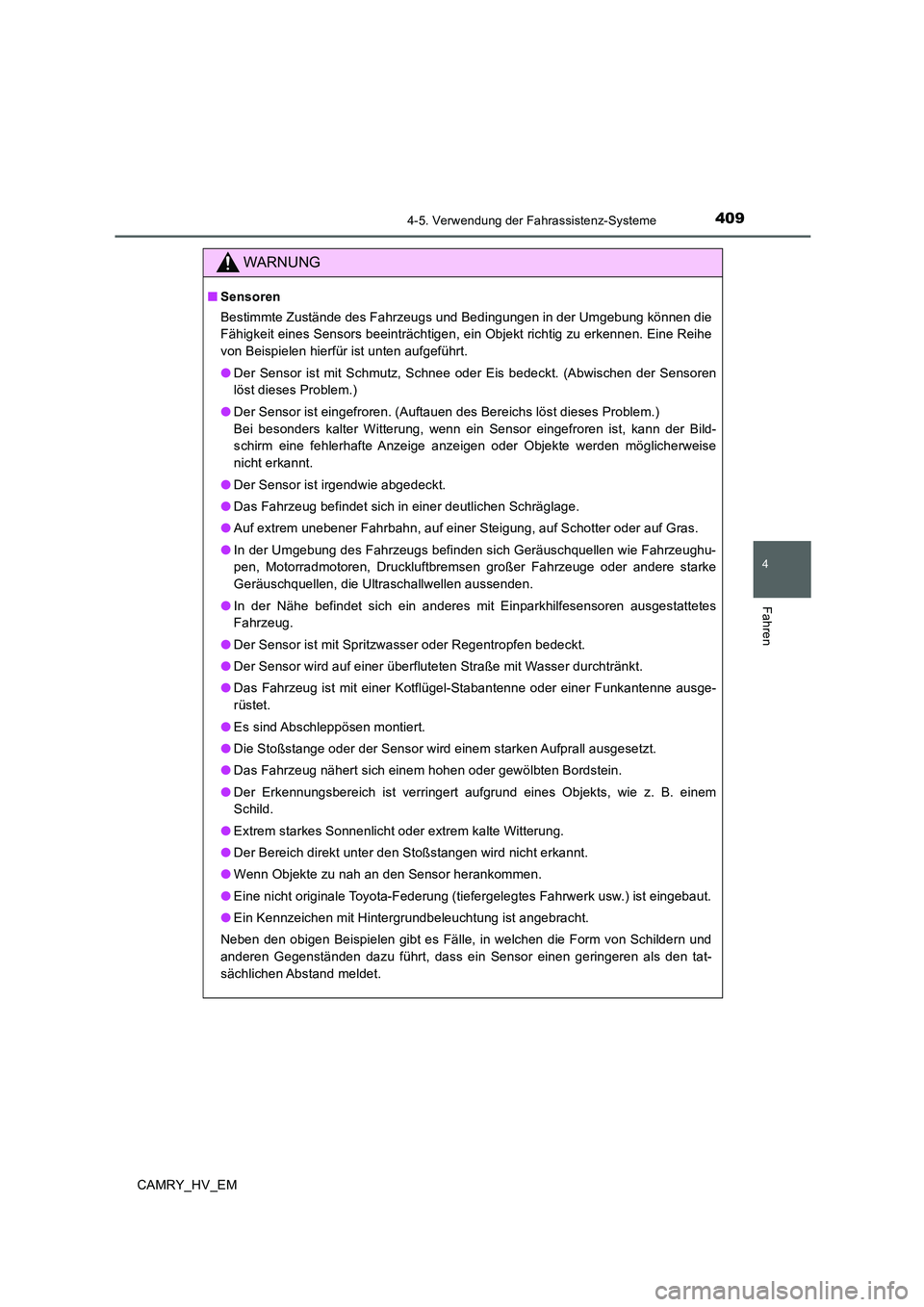

WARNUNG
■Sensoren
Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit eines Sensors beeinträchtigen, ein Objekt richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
●Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt. (Abwischen der Sensoren
löst dieses Problem.)
●Der Sensor ist eingefroren. (Auftauen des Bereichs löst dieses Problem.)
Bei besonders kalter Witterung, wenn ein Sensor eingefroren ist, kann der Bild-
schirm eine fehlerhafte Anzeige anzeigen oder Objekte werden möglicherweise
nicht erkannt.
●Der Sensor ist irgendwie abgedeckt.
●Das Fahrzeug befindet sich in einer deutlichen Schräglage.
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeughu-
pen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere starke
Geräuschquellen, die Ultraschallwellen aussenden.
●In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
●Der Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
●Der Sensor wird auf einer überfluteten Straße mit Wasser durchtränkt.
●Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
●Es sind Abschleppösen montiert.
●Die Stoßstange oder der Sensor wird einem starken Aufprall ausgesetzt.
●Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
●Der Erkennungsbereich ist verringert aufgrund eines Objekts, wie z. B. einem
Schild.
●Extrem starkes Sonnenlicht oder extrem kalte Witterung.
●Der Bereich direkt unter den Stoßstangen wird nicht erkannt.
●Wenn Objekte zu nah an den Sensor herankommen.
●Eine nicht originale Toyota-Federung (tiefergelegtes Fahrwerk usw.) ist eingebaut.
●Ein Kennzeichen mit Hintergrundbeleuchtung ist angebracht.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass ein Sensor einen geringeren als den tat-
sächlichen Abstand meldet.

4104-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

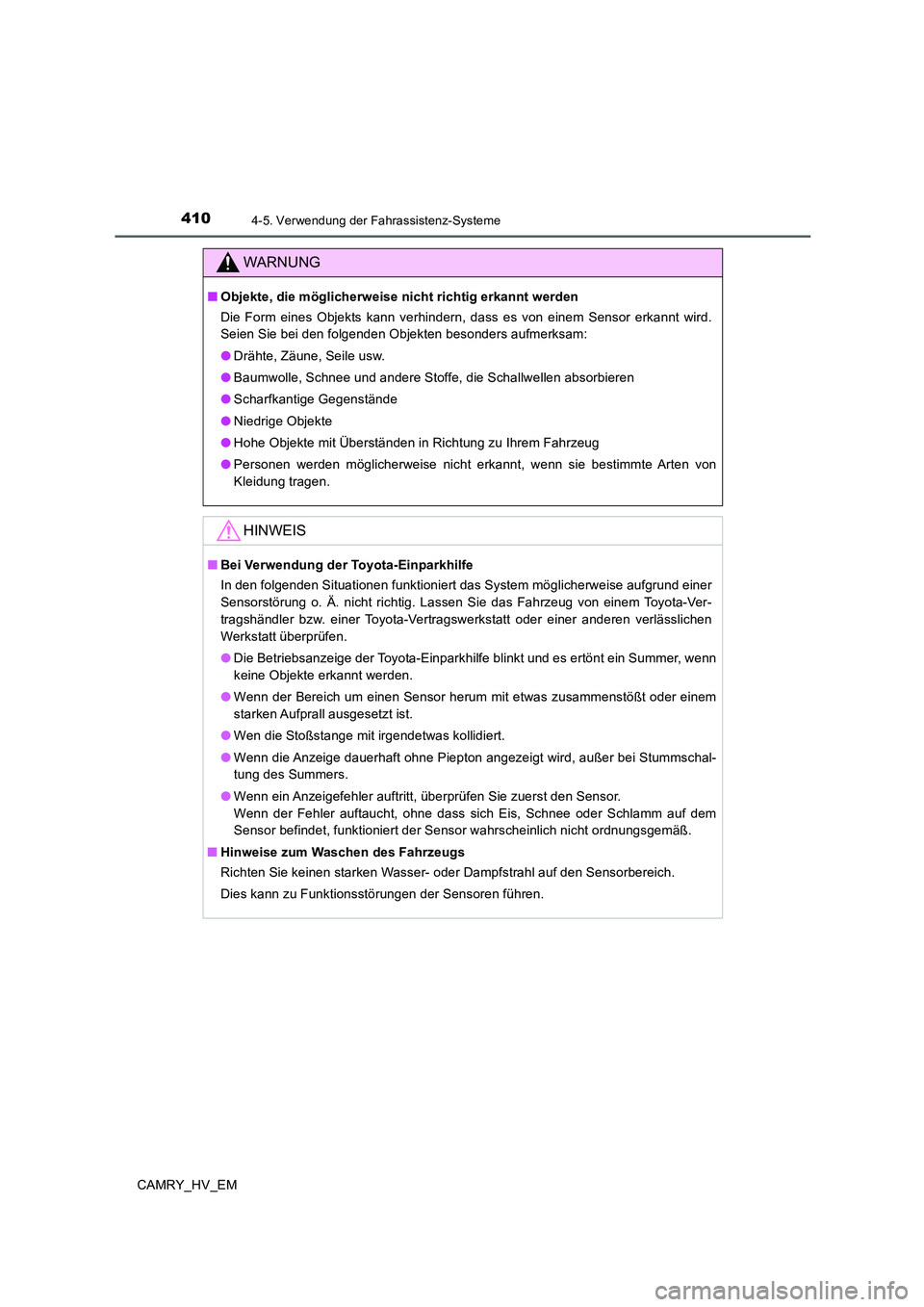

WARNUNG
■Objekte, die möglicherweise nicht richtig erkannt werden
Die Form eines Objekts kann verhindern, dass es von einem Sensor erkannt wird.
Seien Sie bei den folgenden Objekten besonders aufmerksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung zu Ihrem Fahrzeug
●Personen werden möglicherweise nicht erkannt, wenn sie bestimmte Arten von
Kleidung tragen.
HINWEIS
■Bei Verwendung der Toyota-Einparkhilfe
In den folgenden Situationen funktioniert das System möglicherweise aufgrund einer
Sensorstörung o. Ä. nicht richtig. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
●Die Betriebsanzeige der Toyota-Einparkhilfe blinkt und es ertönt ein Summer, wenn
keine Objekte erkannt werden.
●Wenn der Bereich um einen Sensor herum mit etwas zusammenstößt oder einem
starken Aufprall ausgesetzt ist.
●Wen die Stoßstange mit irgendetwas kollidiert.
●Wenn die Anzeige dauerhaft ohne Piepton angezeigt wird, außer bei Stummschal-
tung des Summers.
●Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler auftaucht, ohne dass sich Eis, Schnee oder Schlamm auf dem
Sensor befindet, funktioniert der Sensor wahrscheinlich nicht ordnungsgemäß.
■Hinweise zum Waschen des Fahrzeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.

4114-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

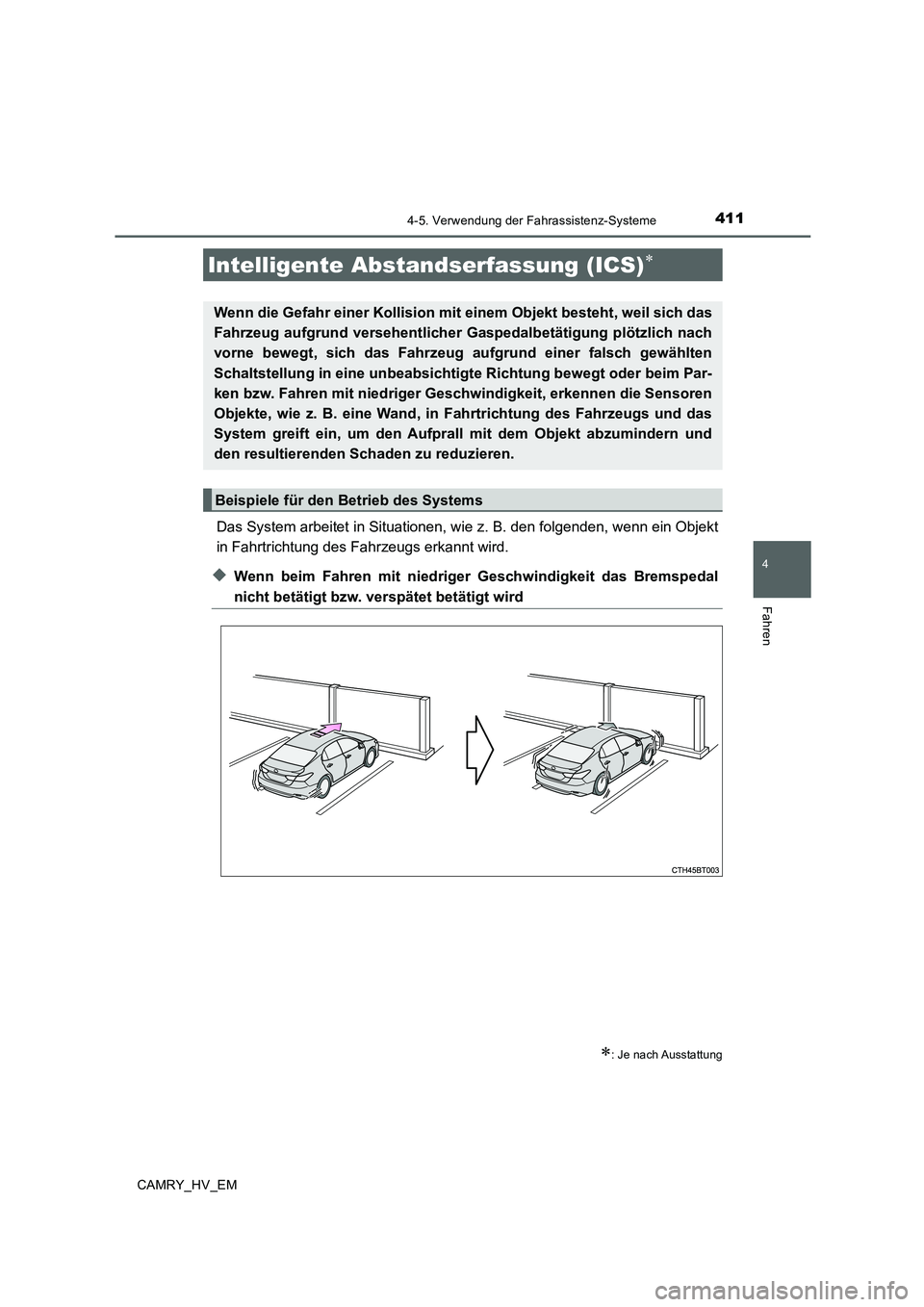

Das System arbeitet in Situationen, wie z. B. den folgenden, wenn ein Objekt
in Fahrtrichtung des Fahrzeugs erkannt wird.
◆Wenn beim Fahren mit niedriger Geschwindigkeit das Bremspedal
nicht betätigt bzw. verspätet betätigt wird
Intelligente Abstandserfassung (ICS)∗
∗: Je nach Ausstattung
Wenn die Gefahr einer Kollision mit einem Objekt besteht, weil sich das
Fahrzeug aufgrund versehentlicher Gaspedalbetätigung plötzlich nach
vorne bewegt, sich das Fahrzeug aufgrund einer falsch gewählten
Schaltstellung in eine unbeabsichtigte Richtung bewegt oder beim Par-
ken bzw. Fahren mit niedriger Geschwindigkeit, erkennen die Sensoren
Objekte, wie z. B. eine Wand, in Fahrtrichtung des Fahrzeugs und das
System greift ein, um den Aufprall mit dem Objekt abzumindern und
den resultierenden Schaden zu reduzieren.
Beispiele für den Betrieb des Systems

4124-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

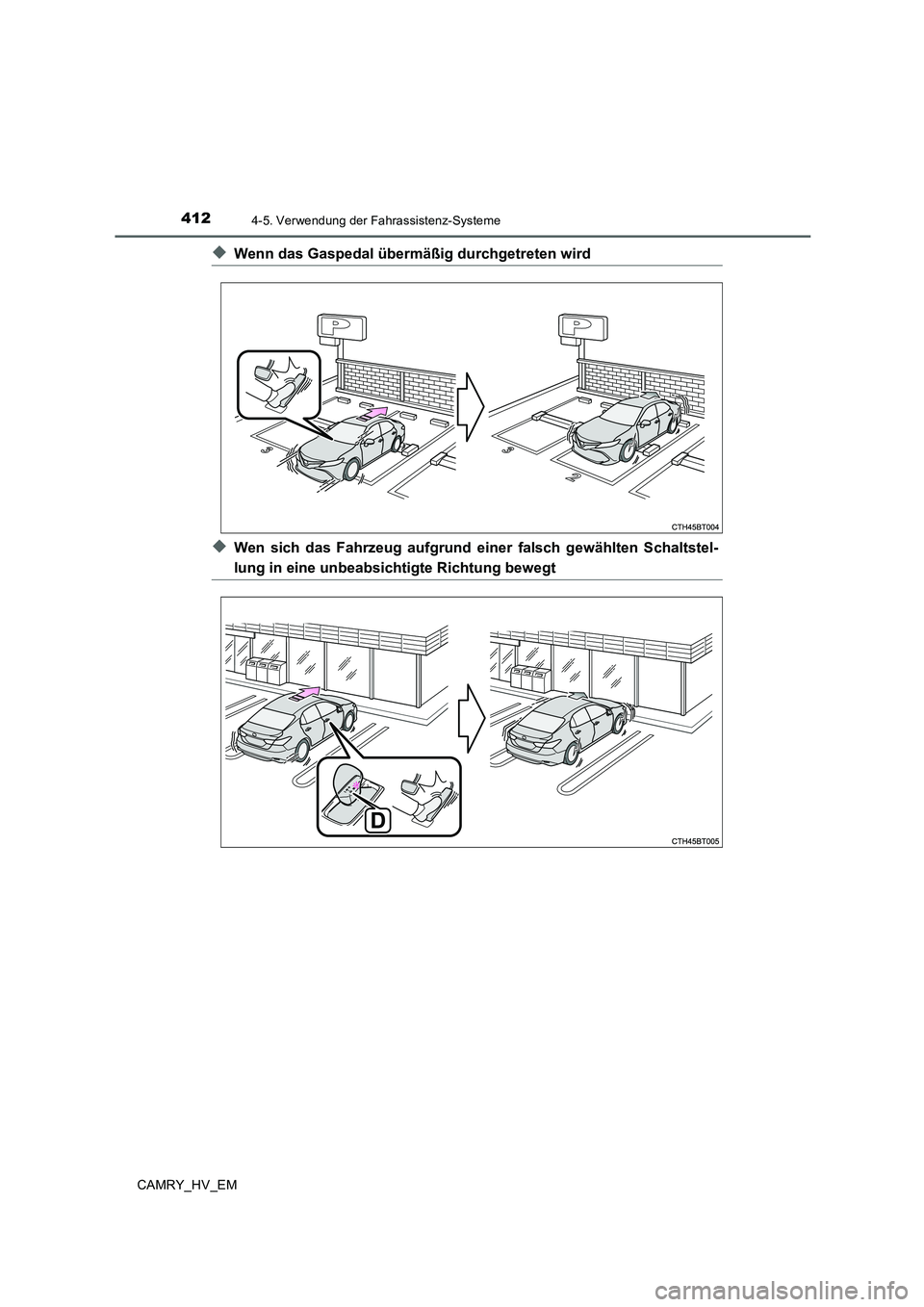

◆Wenn das Gaspedal übermäßig durchgetreten wird
◆Wen sich das Fahrzeug aufgrund einer falsch gewählten Schaltstel-
lung in eine unbeabsichtigte Richtung bewegt

4134-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

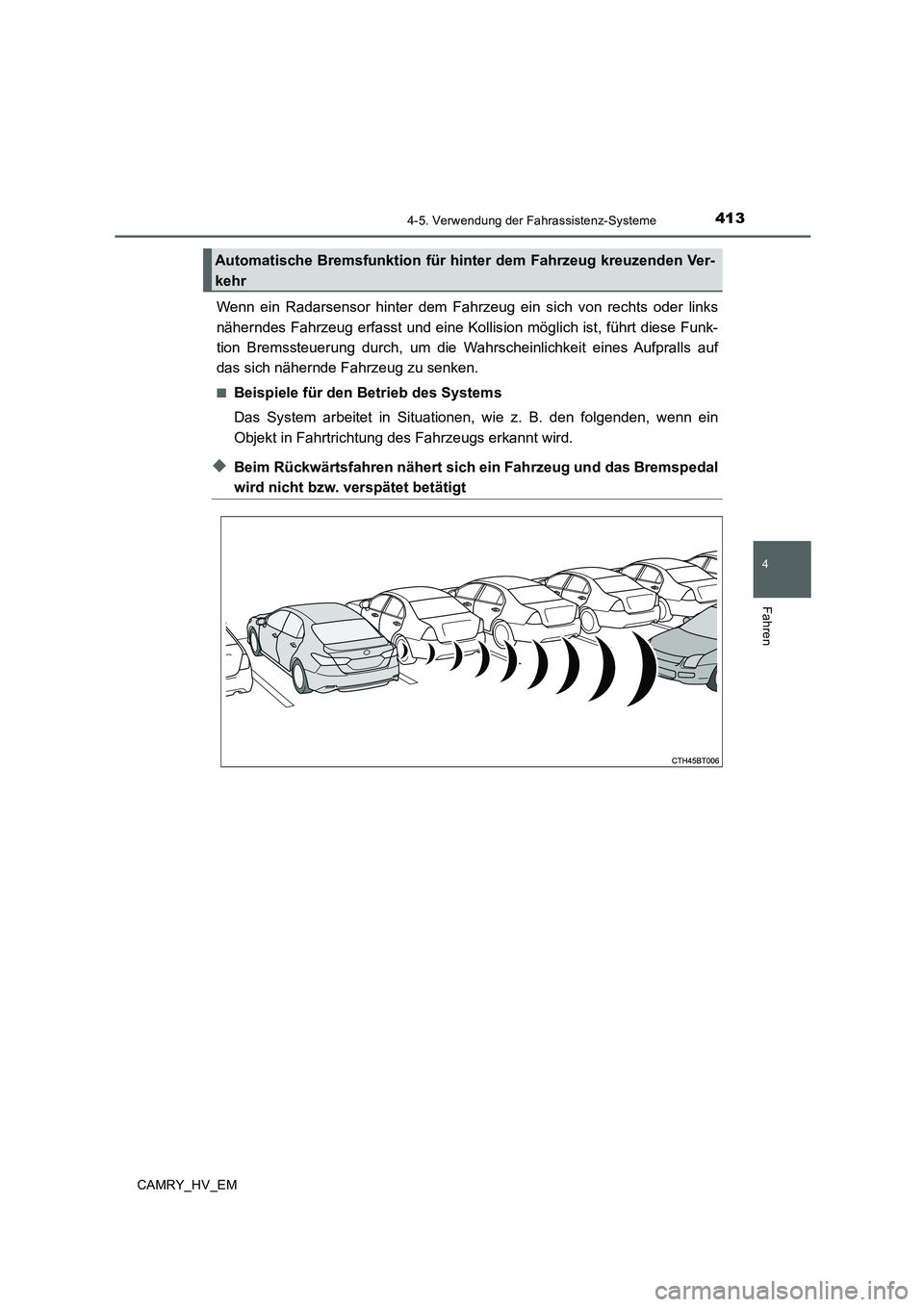

Wenn ein Radarsensor hinter dem Fahrzeug ein sich von rechts oder links
näherndes Fahrzeug erfasst und eine Kollision möglich ist, führt diese Funk-
tion Bremssteuerung durch, um die Wahrscheinlichkeit eines Aufpralls auf
das sich nähernde Fahrzeug zu senken.
■Beispiele für den Betrieb des Systems
Das System arbeitet in Situationen, wie z. B. den folgenden, wenn ein
Objekt in Fahrtrichtung des Fahrzeugs erkannt wird.
◆Beim Rückwärtsfahren nähert sich ein Fahrzeug und das Bremspedal
wird nicht bzw. verspätet betätigt
Automatische Bremsfunktion für hinter dem Fahrzeug kreuzenden Ver-
kehr

4144-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

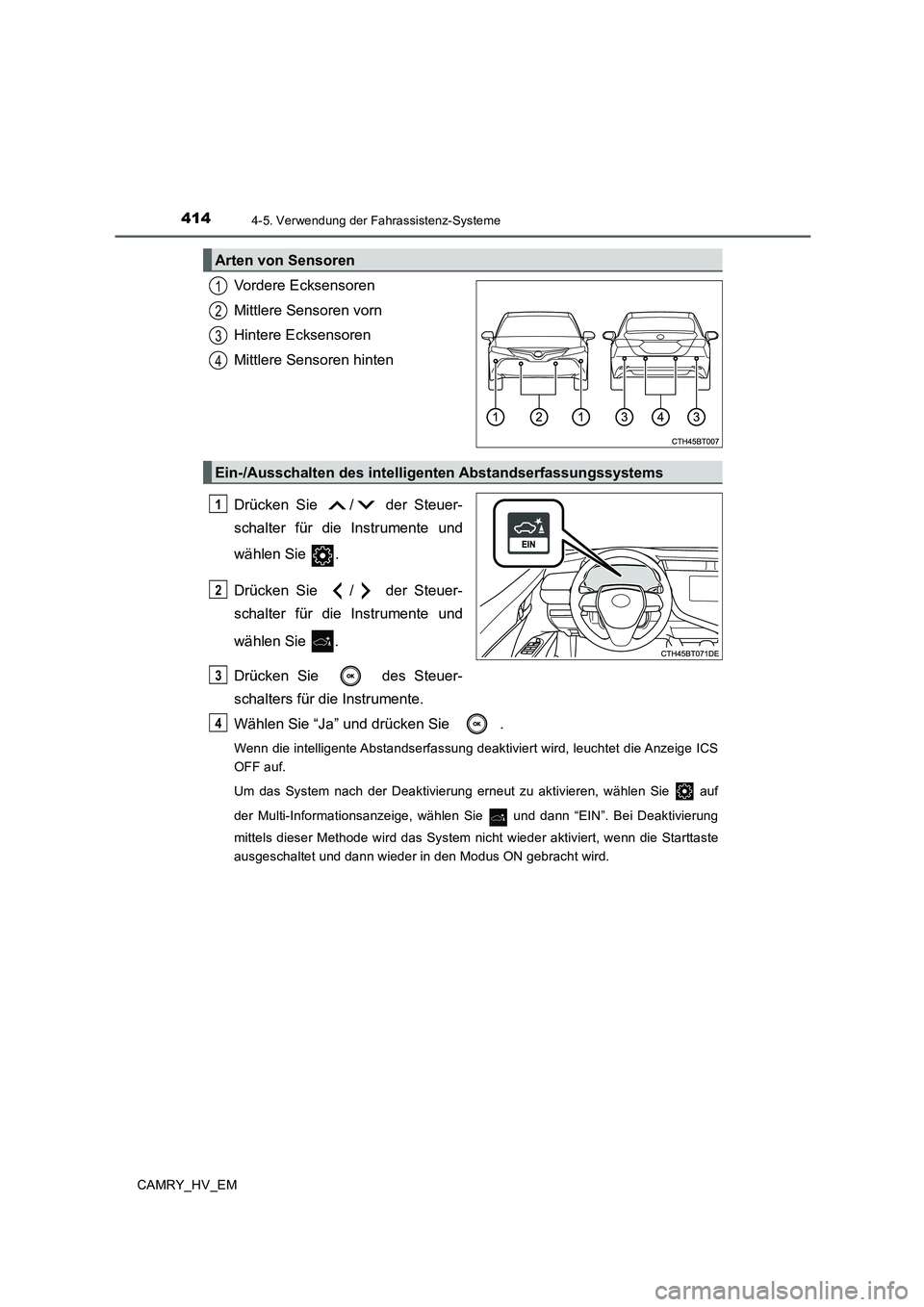

Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Drücken Sie / der Steuer-
schalter für die Instrumente und
wählen Sie .
Drücken Sie / der Steuer-
schalter für die Instrumente und
wählen Sie .
Drücken Sie des Steuer-
schalters für die Instrumente.
Wählen Sie “Ja” und drücken Sie .
Wenn die intelligente Abstandserfassung deaktiviert wird, leuchtet die Anzeige ICS
OFF auf.
Um das System nach der Deaktivierung erneut zu aktivieren, wählen Sie auf
der Multi-Informationsanzeige, wählen Sie und dann “EIN”. Bei Deaktivierung
mittels dieser Methode wird das System nicht wieder aktiviert, wenn die Starttaste
ausgeschaltet und dann wieder in den Modus ON gebracht wird.
Arten von Sensoren
1
2
3
4
Ein-/Ausschalten des intelligenten Abstandserfassungssystems
1
2
3
4

4154-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

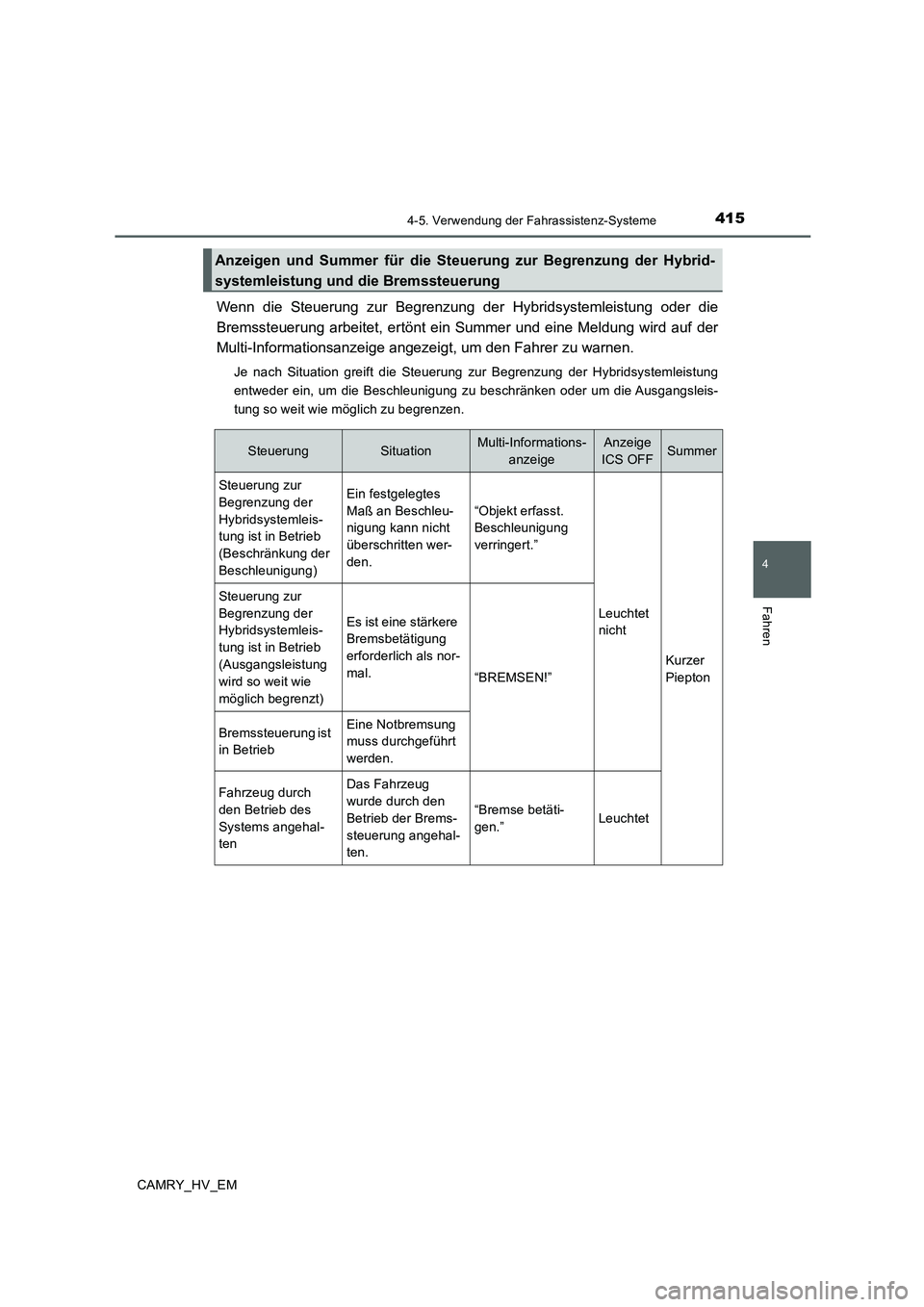

Wenn die Steuerung zur Begrenzung der Hybridsystemleistung oder die
Bremssteuerung arbeitet, ertönt ein Summer und eine Meldung wird auf der
Multi-Informationsanzeige angezeigt, um den Fahrer zu warnen.
Je nach Situation greift die Steuerung zur Begrenzung der Hybridsystemleistung
entweder ein, um die Beschleunigung zu beschränken oder um die Ausgangsleis-
tung so weit wie möglich zu begrenzen.
Anzeigen und Summer für die Steuerung zur Begrenzung der Hybrid-
systemleistung und die Bremssteuerung
SteuerungSituationMulti-Informations-
anzeigeAnzeige
ICS OFFSummer
Steuerung zur
Begrenzung der
Hybridsystemleis-
tung ist in Betrieb
(Beschränkung der
Beschleunigung)Ein festgelegtes
Maß an Beschleu-
nigung kann nicht
überschritten wer-
den.
“Objekt erfasst.
Beschleunigung
verringert.”
Leuchtet
nicht
Kurzer
Piepton
Steuerung zur
Begrenzung der
Hybridsystemleis-
tung ist in Betrieb
(Ausgangsleistung
wird so weit wie
möglich begrenzt)
Es ist eine stärkere
Bremsbetätigung
erforderlich als nor-
mal.
“BREMSEN!”
Bremssteuerung ist
in BetriebEine Notbremsung
muss durchgeführt
werden.
Fahrzeug durch
den Betrieb des
Systems angehal-
tenDas Fahrzeug
wurde durch den
Betrieb der Brems-
steuerung angehal-
ten.
“Bremse betäti-
gen.”Leuchtet

4164-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

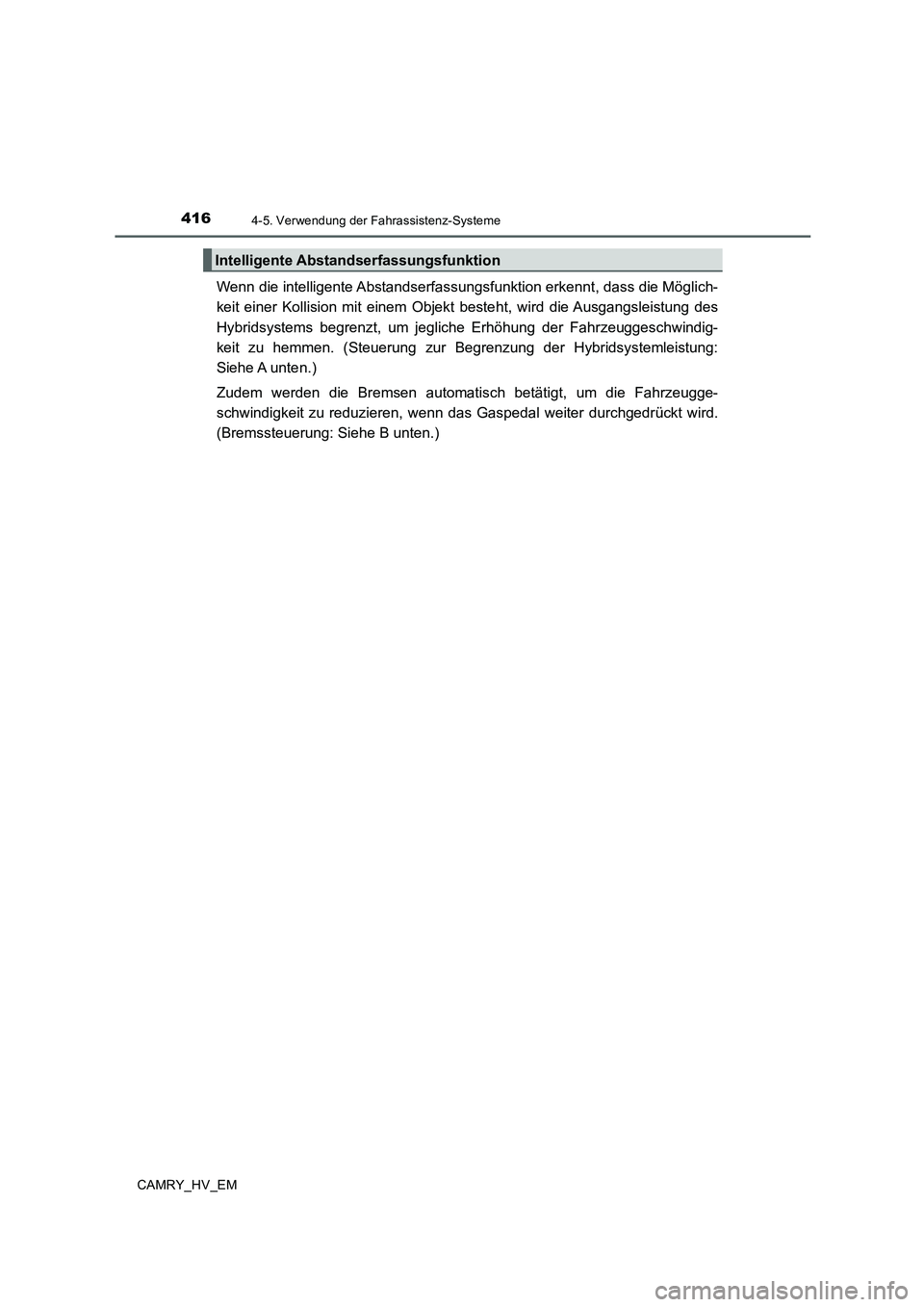

Wenn die intelligente Abstandserfassungsfunktion erkennt, dass die Möglich-
keit einer Kollision mit einem Objekt besteht, wird die Ausgangsleistung des
Hybridsystems begrenzt, um jegliche Erhöhung der Fahrzeuggeschwindig-
keit zu hemmen. (Steuerung zur Begrenzung der Hybridsystemleistung:
Siehe A unten.)
Zudem werden die Bremsen automatisch betätigt, um die Fahrzeugge-
schwindigkeit zu reduzieren, wenn das Gaspedal weiter durchgedrückt wird.
(Bremssteuerung: Siehe B unten.)
Intelligente Abstandserfassungsfunktion
