2020 Peugeot Partner Betriebsanleitung (in German)

15
Bordinstrumente

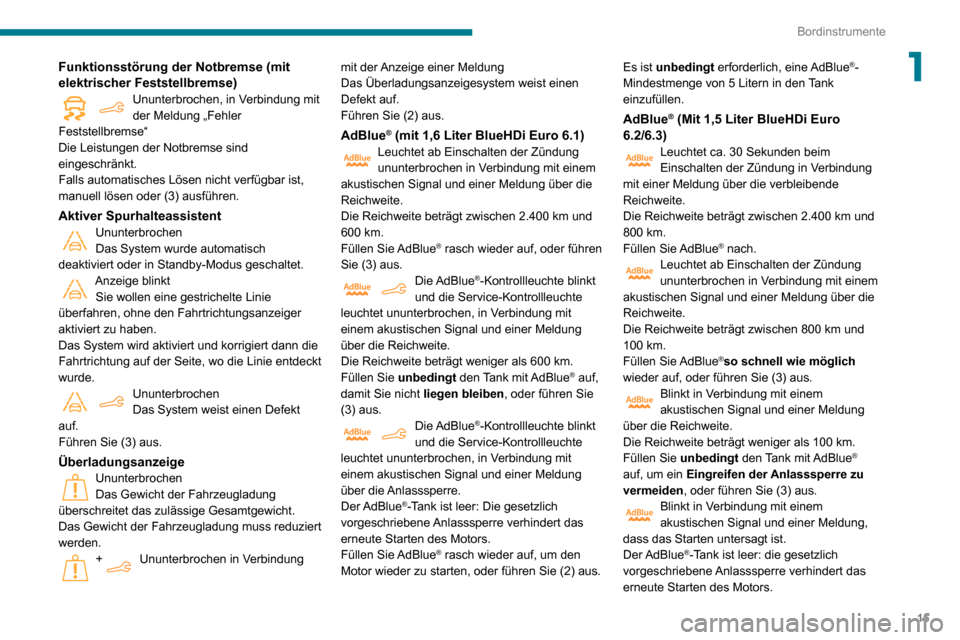

1Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind
eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
Aktiver SpurhalteassistentUnunterbrochenDas System wurde automatisch
deaktiviert oder in Standby-Modus geschaltet.
Anzeige blinktSie wollen eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
UnunterbrochenDas System weist einen Defekt
auf.
Führen Sie (3) aus.
ÜberladungsanzeigeUnunterbrochenDas Gewicht der Fahrzeugladung
überschreitet das zulässige Gesamtgewicht.
Das Gewicht der Fahrzeugladung muss reduziert
werden.
+Ununterbrochen in Verbindung
mit der Anzeige einer Meldung
Das Überladungsanzeigesystem weist einen
Defekt auf.
Führen Sie (2) aus.
AdBlue® (mit 1,6 Liter BlueHDi Euro 6.1)Leuchtet ab Einschalten der Zündung ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 2.400 km und 600 km.Füllen Sie AdBlue® rasch wieder auf, oder führen
Sie (3) aus.
Die AdBlue®-Kontrollleuchte blinkt
und die Service-Kontrollleuchte
leuchtet ununterbrochen, in Verbindung mit
einem akustischen Signal und einer Meldung
über die Reichweite.
Die Reichweite beträgt weniger als 600 km.Füllen Sie unbedingt den Tank mit AdBlue® auf,
damit Sie nicht liegen bleiben , oder führen Sie
(3) aus.
Die AdBlue®-Kontrollleuchte blinkt
und die Service-Kontrollleuchte
leuchtet ununterbrochen, in Verbindung mit
einem akustischen Signal und einer Meldung
über die Anlasssperre.
Der AdBlue
®-Tank ist leer: Die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den
Motor wieder zu starten, oder führen Sie (2) aus. Es ist unbedingt
erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank
einzufüllen.
AdBlue® (Mit 1,5 Liter BlueHDi Euro
6.2/6.3)
Leuchtet ca. 30 Sekunden beim Einschalten der Zündung in Verbindung
mit einer Meldung über die verbleibende
Reichweite.
Die Reichweite beträgt zwischen 2.400 km und 800 km.Füllen Sie AdBlue® nach.Leuchtet ab Einschalten der Zündung ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800 km und 100 km.Füllen Sie AdBlue®so schnell wie möglich
wieder auf, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung
über die Reichweite.
Die Reichweite beträgt weniger als 100 km.Füllen Sie unbedingt den Tank mit AdBlue®
auf, um ein Eingreifen der Anlasssperre zu
vermeiden, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung,
dass das Starten untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.

16
Bordinstrumente

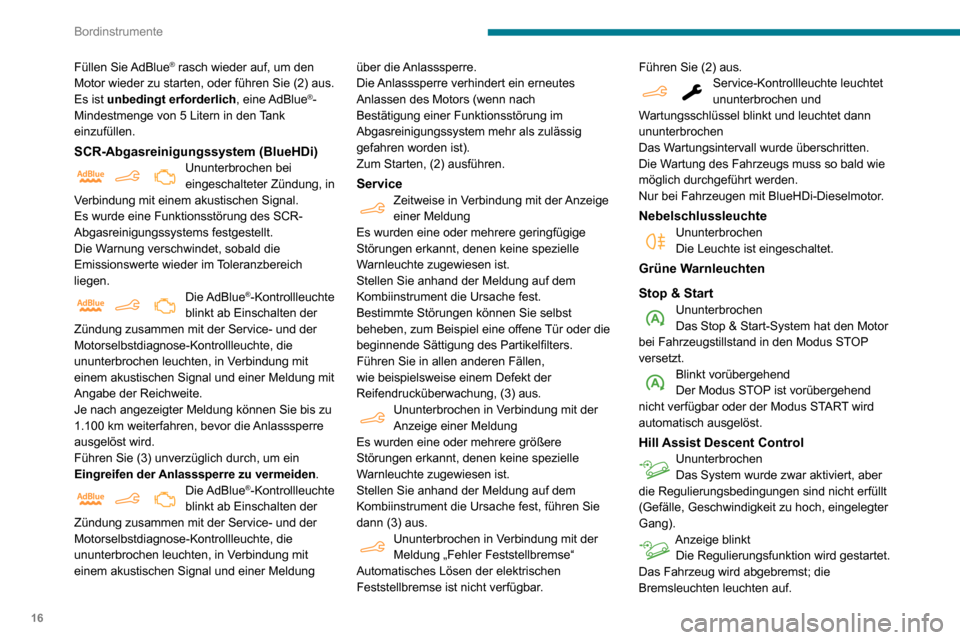

Füllen Sie AdBlue® rasch wieder auf, um den
Motor wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich , eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank
einzufüllen.
SCR-Abgasreinigungssystem (BlueHDi)Ununterbrochen bei eingeschalteter Zündung, in
Verbindung mit einem akustischen Signal.
Es wurde eine Funktionsstörung des SCR-
Abgasreinigungssystems festgestellt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich
liegen.
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der
Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit
einem akustischen Signal und einer Meldung mit
Angabe der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100 km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden .
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der
Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit
einem akustischen Signal und einer Meldung über die Anlasssperre.
Die Anlasssperre verhindert ein erneutes
Anlassen des Motors (wenn nach
Bestätigung einer Funktionsstörung im
Abgasreinigungssystem mehr als zulässig
gefahren worden ist).
Zum Starten, (2) ausführen.
ServiceZeitweise in Verbindung mit der Anzeige einer Meldung
Es wurden eine oder mehrere geringfügige
Störungen erkannt, denen keine spezielle
Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Bestimmte Störungen können Sie selbst
beheben, zum Beispiel eine offene Tür oder die
beginnende Sättigung des Partikelfilters.
Führen Sie in allen anderen Fällen,
wie beispielsweise einem Defekt der
Reifendrucküberwachung, (3) aus.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Es wurden eine oder mehrere größere
Störungen erkannt, denen keine spezielle
Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest, führen Sie
dann (3) aus.
Ununterbrochen in Verbindung mit der Meldung „Fehler Feststellbremse“
Automatisches Lösen der elektrischen
Feststellbremse ist nicht verfügbar. Führen Sie (2) aus.
Service-Kontrollleuchte leuchtet ununterbrochen und
Wartungsschlüssel blinkt und leuchtet dann
ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
NebelschlussleuchteUnunterbrochenDie Leuchte ist eingeschaltet.
Grüne Warnleuchten
Stop & Start
UnunterbrochenDas Stop & Start-System hat den Motor
bei Fahrzeugstillstand in den Modus STOP
versetzt.
Blinkt vorübergehendDer Modus STOP ist vorübergehend
nicht verfügbar oder der Modus START wird
automatisch ausgelöst.
Hill Assist Descent ControlUnunterbrochenDas System wurde zwar aktiviert, aber
die Regulierungsbedingungen sind nicht erfüllt
(Gefälle, Geschwindigkeit zu hoch, eingelegter
Gang).
Anzeige blinktDie Regulierungsfunktion wird gestartet.
Das Fahrzeug wird abgebremst; die
Bremsleuchten leuchten auf.

17
Bordinstrumente

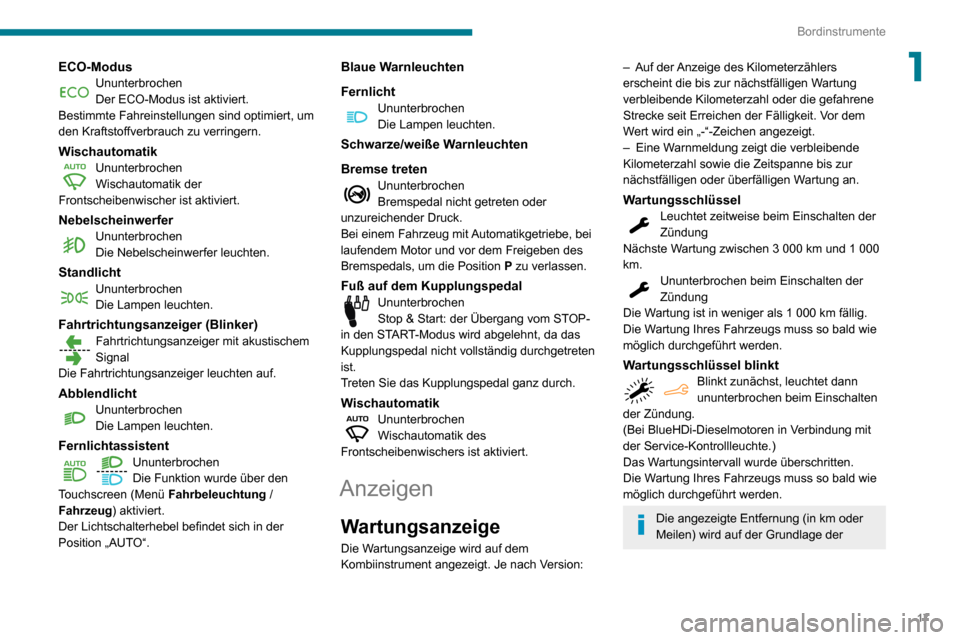

1ECO-ModusUnunterbrochenDer ECO-Modus ist aktiviert.
Bestimmte Fahreinstellungen sind optimiert, um
den Kraftstoffverbrauch zu verringern.
WischautomatikUnunterbrochenWischautomatik der
Frontscheibenwischer ist aktiviert.
NebelscheinwerferUnunterbrochenDie Nebelscheinwerfer leuchten.
StandlichtUnunterbrochenDie Lampen leuchten.
Fahrtrichtungsanzeiger (Blinker)Fahrtrichtungsanzeiger mit akustischem
Signal
Die Fahrtrichtungsanzeiger leuchten auf.
AbblendlichtUnunterbrochenDie Lampen leuchten.
FernlichtassistentUnunterbrochenDie Funktion wurde über den
Touchscreen (Menü Fahrbeleuchtung / Fahrzeug) aktiviert.
Der Lichtschalterhebel befindet sich in der
Position „AUTO“.
Blaue Warnleuchten
Fernlicht
UnunterbrochenDie Lampen leuchten.
Schwarze/weiße Warnleuchten
Bremse treten
UnunterbrochenBremspedal nicht getreten oder
unzureichender Druck.
Bei einem Fahrzeug mit Automatikgetriebe, bei
laufendem Motor und vor dem Freigeben des
Bremspedals, um die Position P zu verlassen.
Fuß auf dem KupplungspedalUnunterbrochenStop & Start: der Übergang vom STOP-
in den START-Modus wird abgelehnt, da das
Kupplungspedal nicht vollständig durchgetreten
ist.
Treten Sie das Kupplungspedal ganz durch.
WischautomatikUnunterbrochen
Wischautomatik des
Frontscheibenwischers ist aktiviert.
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf dem
Kombiinstrument angezeigt. Je nach Version:
– Auf der Anzeige des Kilometerzählers erscheint die bis zur nächstfälligen Wartung
verbleibende Kilometerzahl oder die gefahrene
Strecke seit Erreichen der Fälligkeit. Vor dem
Wert wird ein „-“-Zeichen angezeigt.
– Eine Warnmeldung zeigt die verbleibende Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen oder überfälligen Wartung an.
WartungsschlüsselLeuchtet zeitweise beim Einschalten der Zündung
Nächste Wartung zwischen 3 000 km und 1 000
km.
Ununterbrochen beim Einschalten der ZündungDie Wartung ist in weniger als 1 000 km fällig.Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Wartungsschlüssel blinktBlinkt zunächst, leuchtet dann ununterbrochen beim Einschalten
der Zündung.
(Bei BlueHDi-Dieselmotoren in Verbindung mit
der Service-Kontrollleuchte.)
Das Wartungsintervall wurde überschritten.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Die angezeigte Entfernung (in km oder
Meilen) wird auf der Grundlage der

18
Bordinstrumente

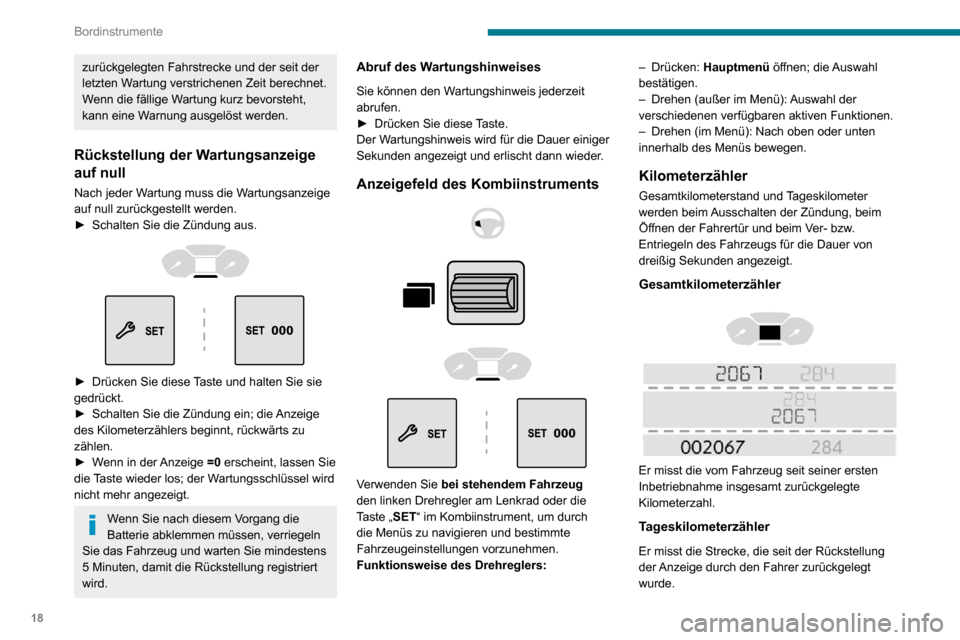

zurückgelegten Fahrstrecke und der seit der
letzten Wartung verstrichenen Zeit berechnet.
Wenn die fällige Wartung kurz bevorsteht,
kann eine Warnung ausgelöst werden.
Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
► Schalten Sie die Zündung aus.


► Drücken Sie diese Taste und halten Sie sie gedrückt.► Schalten Sie die Zündung ein; die Anzeige des Kilometerzählers beginnt, rückwärts zu
zählen.
► Wenn in der Anzeige =0 erscheint, lassen Sie
die Taste wieder los; der Wartungsschlüssel wird
nicht mehr angezeigt.
Wenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie mindestens
5 Minuten, damit die Rückstellung registriert
wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
► Drücken Sie diese Taste.Der Wartungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
Anzeigefeld des Kombiinstruments




Verwenden Sie bei stehendem Fahrzeug
den linken Drehregler am Lenkrad oder die
Taste „SET“ im Kombiinstrument, um durch
die Menüs zu navigieren und bestimmte
Fahrzeugeinstellungen vorzunehmen.
Funktionsweise des Drehreglers:
– Drücken: Hauptmenü öffnen; die Auswahl
bestätigen.
– Drehen (außer im Menü): Auswahl der verschiedenen verfügbaren aktiven Funktionen.– Drehen (im Menü): Nach oben oder unten innerhalb des Menüs bewegen.
Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Gesamtkilometerzähler



Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige durch den Fahrer zurückgelegt
wurde.

19
Bordinstrumente

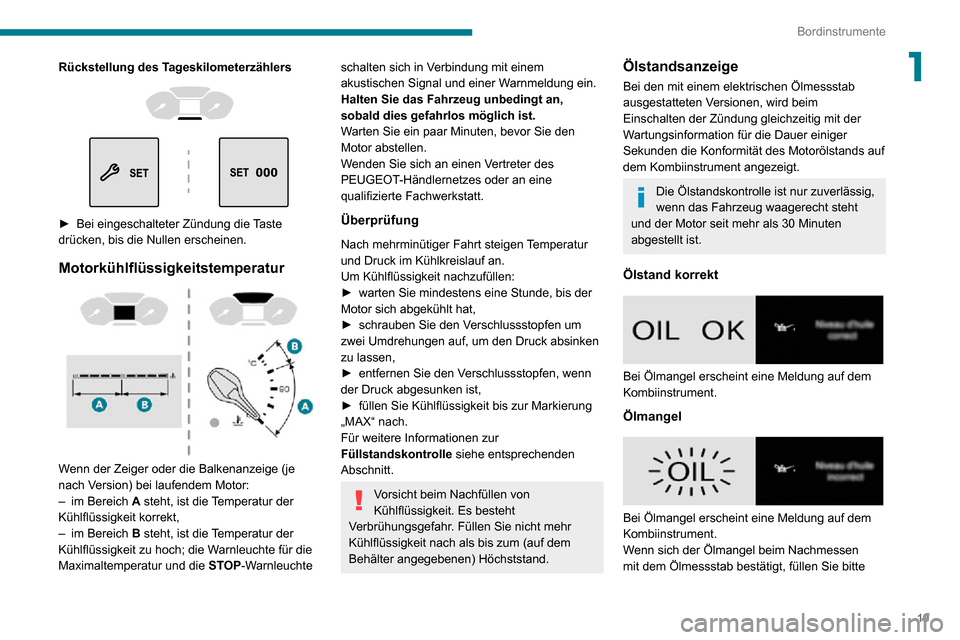

1Rückstellung des Tageskilometerzählers


► Bei eingeschalteter Zündung die Taste drücken, bis die Nullen erscheinen.
Motorkühlflüssigkeitstemperatur

Wenn der Zeiger oder die Balkenanzeige (je
nach Version) bei laufendem Motor:
– im Bereich A steht, ist die Temperatur der
Kühlflüssigkeit korrekt,
– im Bereich B steht, ist die Temperatur der
Kühlflüssigkeit zu hoch; die Warnleuchte für die
Maximaltemperatur und die STOP-Warnleuchte
schalten sich in Verbindung mit einem
akustischen Signal und einer Warnmeldung ein.
Halten Sie das Fahrzeug unbedingt an,
sobald dies gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Überprüfung
Nach mehrminütiger Fahrt steigen Temperatur
und Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
► warten Sie mindestens eine Stunde, bis der Motor sich abgekühlt hat,► schrauben Sie den Verschlussstopfen um zwei Umdrehungen auf, um den Druck absinken
zu lassen,
► entfernen Sie den Verschlussstopfen, wenn der Druck abgesunken ist,► füllen Sie Kühlflüssigkeit bis zur Markierung „MAX“ nach.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
Vorsicht beim Nachfüllen von
Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zum (auf dem
Behälter angegebenen) Höchststand.
Ölstandsanzeige
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim
Einschalten der Zündung gleichzeitig mit der
Wartungsinformation für die Dauer einiger
Sekunden die Konformität des Motorölstands auf
dem Kombiinstrument angezeigt.
Die Ölstandskontrolle ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstand korrekt


Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument.
Ölmangel


Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte

20
Bordinstrumente

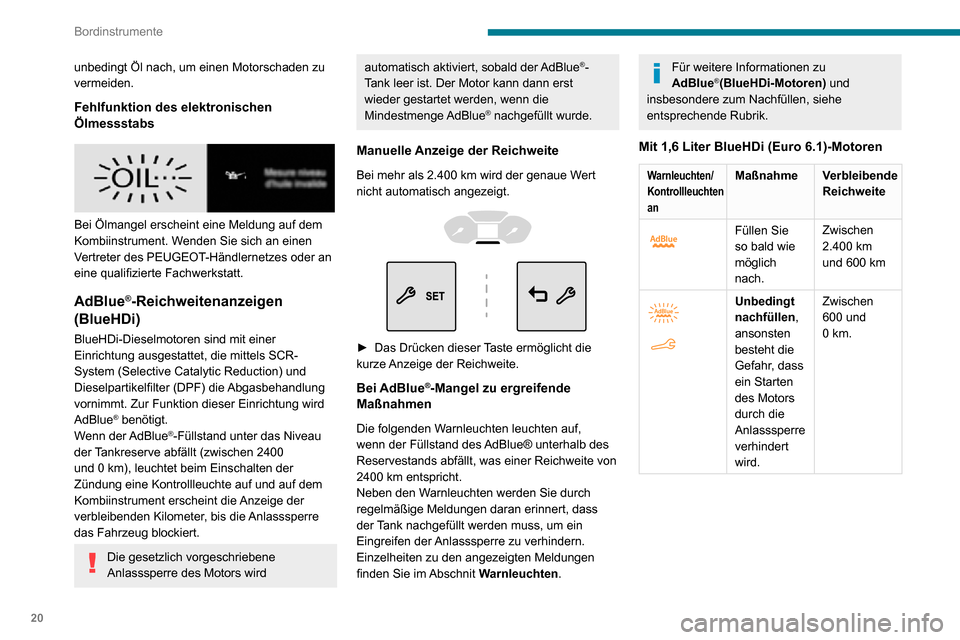

unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Fehlfunktion des elektronischen
Ölmessstabs


Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
AdBlue®-Reichweitenanzeigen
(BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Einrichtung ausgestattet, die mittels SCR-
System (Selective Catalytic Reduction) und
Dieselpartikelfilter (DPF) die Abgasbehandlung
vornimmt. Zur Funktion dieser Einrichtung wird
AdBlue
® benötigt.
Wenn der AdBlue®-Füllstand unter das Niveau
der Tankreserve abfällt (zwischen 2400
und 0 km), leuchtet beim Einschalten der
Zündung eine Kontrollleuchte auf und auf dem
Kombiinstrument erscheint die Anzeige der
verbleibenden Kilometer, bis die Anlasssperre
das Fahrzeug blockiert.
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der AdBlue®-
Tank leer ist. Der Motor kann dann erst
wieder gestartet werden, wenn die
Mindestmenge AdBlue
® nachgefüllt wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2.400 km wird der genaue Wert nicht automatisch angezeigt.


► Das Drücken dieser Taste ermöglicht die kurze Anzeige der Reichweite.
Bei AdBlue®-Mangel zu ergreifende
Maßnahmen
Die folgenden Warnleuchten leuchten auf,
wenn der Füllstand des AdBlue® unterhalb des
Reservestands abfällt, was einer Reichweite von
2400 km entspricht.
Neben den Warnleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass
der Tank nachgefüllt werden muss, um ein
Eingreifen der Anlasssperre zu verhindern.
Einzelheiten zu den angezeigten Meldungen
finden Sie im Abschnit Warnleuchten.
Für weitere Informationen zu
AdBlue®(BlueHDi-Motoren) und
insbesondere zum Nachfüllen, siehe
entsprechende Rubrik.
Mit 1,6 Liter BlueHDi (Euro 6.1)-Motoren
Warnleuchten/
Kontrollleuchten
anMaßnahme Verbleibende
Reichweite


Füllen Sie
so bald wie
möglich
nach.Zwischen 2.400 km und 600 km


Unbedingt
nachfüllen
,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert
wird. Zwischen
600 und
0 km.

21
Bordinstrumente

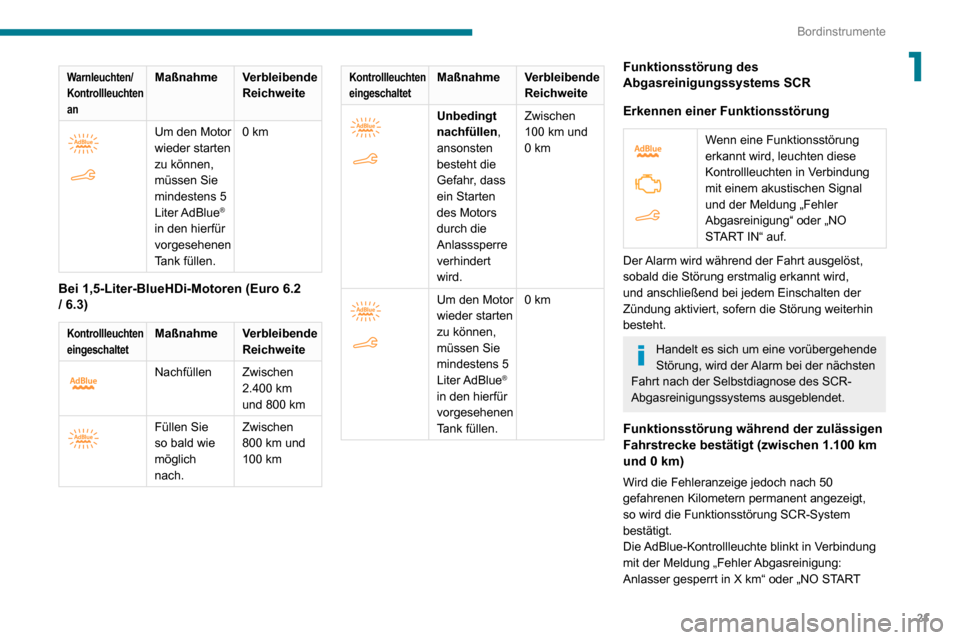

1Warnleuchten/
Kontrollleuchten
anMaßnahmeVerbleibende
Reichweite


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen.
0 km
Bei 1,5-Liter-BlueHDi-Motoren (Euro 6.2 / 6.3)
Kontrollleuchten
eingeschaltetMaßnahme Verbleibende
Reichweite


NachfüllenZwischen
2.400 km
und 800 km

Füllen Sie
so bald wie
möglich
nach.Zwischen
800 km und
100 km
Kontrollleuchten
eingeschaltetMaßnahme
Verbleibende
Reichweite


Unbedingt
nachfüllen,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert
wird. Zwischen
100 km und
0 km


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen. 0 km
Funktionsstörung des
Abgasreinigungssystems SCR
Erkennen einer Funktionsstörung


Wenn eine Funktionsstörung
erkannt wird, leuchten diese
Kontrollleuchten in Verbindung
mit einem akustischen Signal
und der Meldung „Fehler
Abgasreinigung“ oder „NO
START IN“ auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird,
und anschließend bei jedem Einschalten der
Zündung aktiviert, sofern die Störung weiterhin
besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Funktionsstörung während der zulässigen
Fahrstrecke bestätigt (zwischen 1.100 km
und 0 km)
Wird die Fehleranzeige jedoch nach 50
gefahrenen Kilometern permanent angezeigt,
so wird die Funktionsstörung SCR-System
bestätigt.
Die AdBlue-Kontrollleuchte blinkt in Verbindung
mit der Meldung „Fehler Abgasreinigung:
Anlasser gesperrt in X km“ oder „NO START

22
Bordinstrumente



► Drücken Sie die Taste am Ende des Scheibenwischerhebels.


► Oder drücken Sie den Drehregler am Lenkrad.
Rückstellung des
Tageskilometerzählers auf
null
Die Rückstellung erfolgt, wenn der
Tageskilometerzähler angezeigt wird.
► Halten Sie die Taste am Ende des Scheibenwischerhebels länger als zwei
Sekunden lang gedrückt.

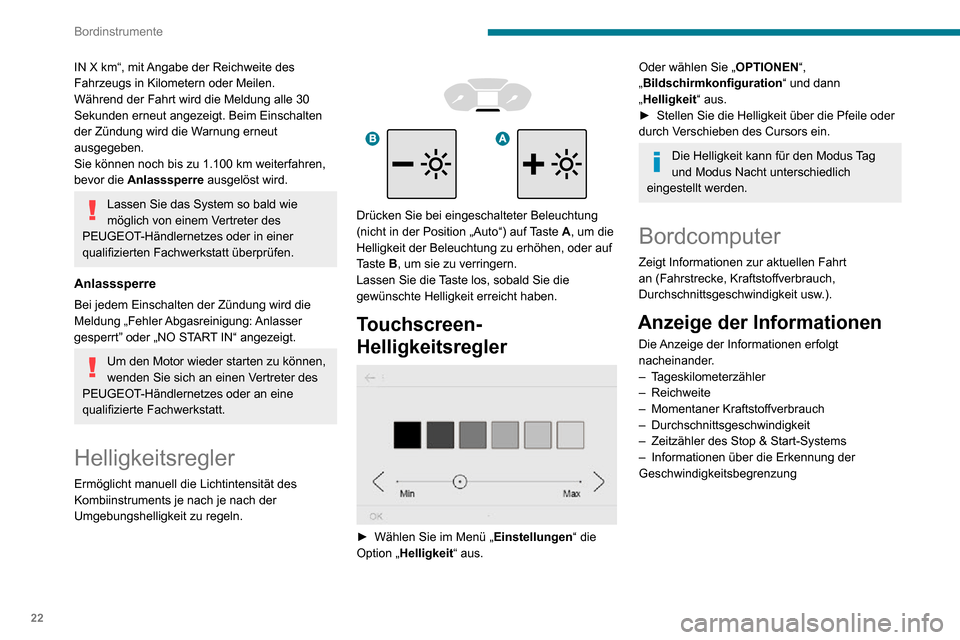

IN X km“, mit Angabe der Reichweite des
Fahrzeugs in Kilometern oder Meilen.
Während der Fahrt wird die Meldung alle 30
Sekunden erneut angezeigt. Beim Einschalten
der Zündung wird die Warnung erneut
ausgegeben.
Sie können noch bis zu 1.100 km weiterfahren, bevor die Anlasssperre ausgelöst wird.
Lassen Sie das System so bald wie
möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der Zündung wird die
Meldung „Fehler Abgasreinigung: Anlasser
gesperrt” oder „NO START IN“ angezeigt.
Um den Motor wieder starten zu können,
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Helligkeitsregler
Ermöglicht manuell die Lichtintensität des
Kombiinstruments je nach je nach der
Umgebungshelligkeit zu regeln.



Drücken Sie bei eingeschalteter Beleuchtung
(nicht in der Position „Auto“) auf Taste A, um die
Helligkeit der Beleuchtung zu erhöhen, oder auf
Taste B, um sie zu verringern.
Lassen Sie die Taste los, sobald Sie die
gewünschte Helligkeit erreicht haben.
Touchscreen-
Helligkeitsregler


► Wählen Sie im Menü „Einstellungen “ die
Option „Helligkeit“ aus.
Oder wählen Sie „ OPTIONEN“,
„Bildschirmkonfiguration “ und dann
„Helligkeit“ aus.
► Stellen Sie die Helligkeit über die Pfeile oder durch Verschieben des Cursors ein.
Die Helligkeit kann für den Modus Tag
und Modus Nacht unterschiedlich
eingestellt werden.
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Anzeige der Informationen
Die Anzeige der Informationen erfolgt
nacheinander.
– Tageskilometerzähler– Reichweite– Momentaner Kraftstoffverbrauch– Durchschnittsgeschwindigkeit
– Zeitzähler des Stop & Start-Systems– Informationen über die Erkennung der Geschwindigkeitsbegrenzung
