2020 Peugeot 508 Vodič za korisnike (in Croatian)

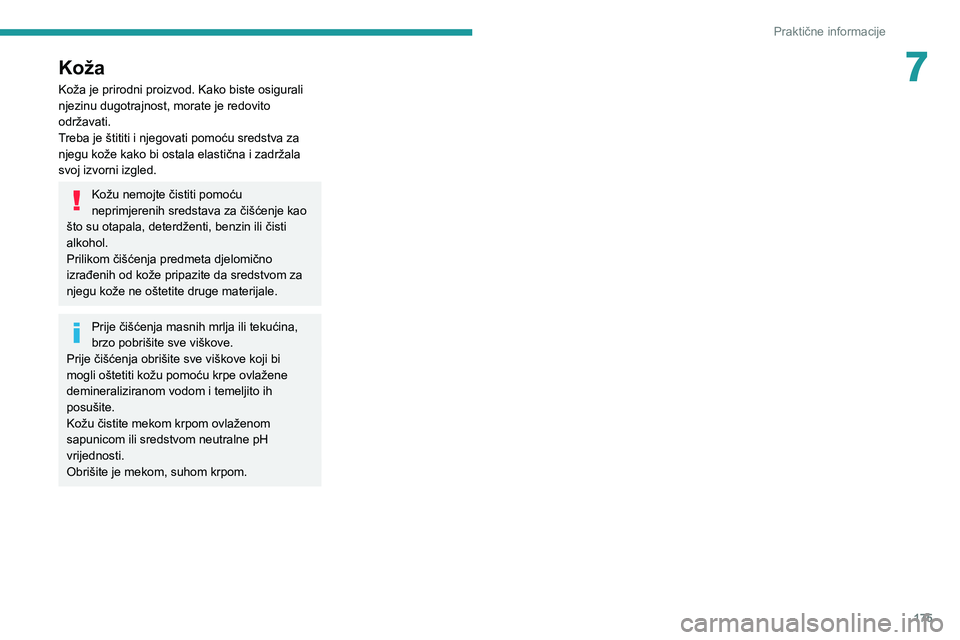

175
Praktične informacije
7Koža
Koža je prirodni proizvod. Kako biste osigurali
njezinu dugotrajnost, morate je redovito
održavati.
Treba je štititi i njegovati pomoću sredstva za
njegu kože kako bi ostala elastična i zadržala
svoj izvorni izgled.
Kožu nemojte čistiti pomoću
neprimjerenih sredstava za čišćenje kao
što su otapala, deterdženti, benzin ili čisti
alkohol.
Prilikom čišćenja predmeta djelomično
izrađenih od kože pripazite da sredstvom za
njegu kože ne oštetite druge materijale.
Prije čišćenja masnih mrlja ili tekućina,
brzo pobrišite sve viškove.
Prije čišćenja obrišite sve viškove koji bi
mogli oštetiti kožu pomoću krpe ovlažene
demineraliziranom vodom i temeljito ih
posušite.
Kožu čistite mekom krpom ovlaženom
sapunicom ili sredstvom neutralne pH
vrijednosti.
Obrišite je mekom, suhom krpom.

176
U slučaju kvara
Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi
postavljanja trokuta, upalite četiri pokazivača
smjera i obucite sigurnosni prsluk.
Pretinac za odlaganje

Postoji pretinac u unutarnjoj oblozi prtljažnika za
spremanje trokuta za upozorenje.
► Nakon otvaranja prtljažnika, otpustite poklopac okretanjem vijka za četvrtinu ulijevo.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
► Postavite trokut iza vozila u skladu s važećim propisima u vašoj zemlji.
Ostali ste bez goriva
(Dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju i o
zaštitnom profilu za gorivo (dizel)
možete pronaći u odgovarajućem odjeljku.
Za izvedbe s non-BlueHDi motorima,
komponente kruga goriva smještene su u
prostoru motora, po mogućnosti ispod uklonjivog
poklopca.
Više podataka o prostoru motora, a
naročito o smještaju pojedinih
komponenti ispod poklopca motora, potražite
u odgovarajućem odjeljku.
Motori 1.5 BlueHDi
► Uključite kontakt (bez pokretanja motora).► Pričekajte oko 1 minutu i prekinite kontakt.► Elektropokretačem pokrenite motor .Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Motori 2.0 BlueHDi
► Uključite kontakt (bez pokretanja motora).
► Pričekajte oko 6 sekundi i prekinite kontakt.► Ponovite postupak 10 puta.► Elektropokretačem pokrenite motor .Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.

177
U slučaju kvara
8Motori Non-BlueHDi
► Po potrebi otvorite poklopac i otkvačite pokrov motora za pristup pumpi za
uspostavljanje dovoda goriva.
► Otpustite odzračni vijak.► Pokrenite pumpu za uspostavljanje dovoda goriva dok se gorivo ne pojavi u
prozirnoj cijevi.
► Zategnite odzračni vijak kako je bio prije.► Pokrećite elektropokretač do pokretanja motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekundi i ponovite).
► Ako se motor ne pokrene nakon nekoliko pokušaja, ponovo pokrenite pumpu za
uspostavljanje dovoda goriva i pokrenite motor.
► Postavite pokrov motora na mjesto i zakvačite ga, zatim zatvorite poklopac motora.
Priručni alat
Komplet alata priložen u vozilu.
Njegov sastav ovisi o opremljenosti vozila:
– Pribor za privremeni popravak gume.
– Rezervni kotač.
Pristup alatu
Alati se nalaze u prtljažniku, ispod podnice.

Limuzina
Da biste mu pristupili:
► Otvorite prtljažnik.► Podignite podnicu i preklopite je natrag.

SW
Da biste mu pristupili:
► Otvorite prtljažnik.► Podignite podnicu.
► Pričvrstite podnu kuku na gornju brtvu prtljažnika.
S priborom za privremeni popravak
gume


S rezervnim kotačem

Ovi alati specifični su za vozilo i mogu se
razlikovati ovisno o razini opreme.
Ne koristite ga u druge svrhe.

178
U slučaju kvara
Dizalica se smije upotrebljavati samo za
zamjenu kotača s oštećenom gumom.
Ne upotrebljavajte niti jednu drugu dizalicu
osim one u vozilu.
Ako vozilo nije opremljeno originalnom
dizalicom, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici gdje možete nabaviti
dizalicu koju preporučuje proizvođač.
Dizalica je sukladna europskim propisima iz
direktive o strojevima 2006/42/EZ.
Za dizalicu nije predviđeno nikakvo
održavanje.
Popis alata

1. Klinovi koji se postavljaju ispod kotača
(ovisno o opremi)
2. Nastavak za vijke za kotače sa zaštitom
od krađe (nalazi se u pretincu za rukavice)
(ovisno o opremi)
Služi za prilagođavanje ključa za vijke kotača
specijalnim vijcima sa zaštitom od krađe.
3. Uklonjivi prsten za vuču Za više informacija o
vuči vozila i uporabi
uklonjivog prstena za vuču pogledajte
odgovarajući odjeljak.
S priborom za privremeni popravak
gume


4.Kompresor od 12 V s uloškom sredstva za ispunu i naljepnicom s ograničenjem brzine
Za privremeni popravak gume i podešavanje
tlaka u gumi.
Više informacija o priboru za privremeni
popravak gume možete pronaći u
odgovarajućem odjeljku.
S rezervnim kotačem

5. Ključ za vijke kotača
Služi za skidanje ukrasnog poklopca i vijaka
kotača.
6. Dizalica s ugrađenom ručkom
Za podizanje vozila.
7. Alat za skidanje kapica vijaka kotača (ovisno
o opremi)
Služi za skidanje kapica glava vijaka na
aluminijskim kotačima.
Više podataka o rezervnom kotaču možete
pronaći u odgovarajućem odjeljku.

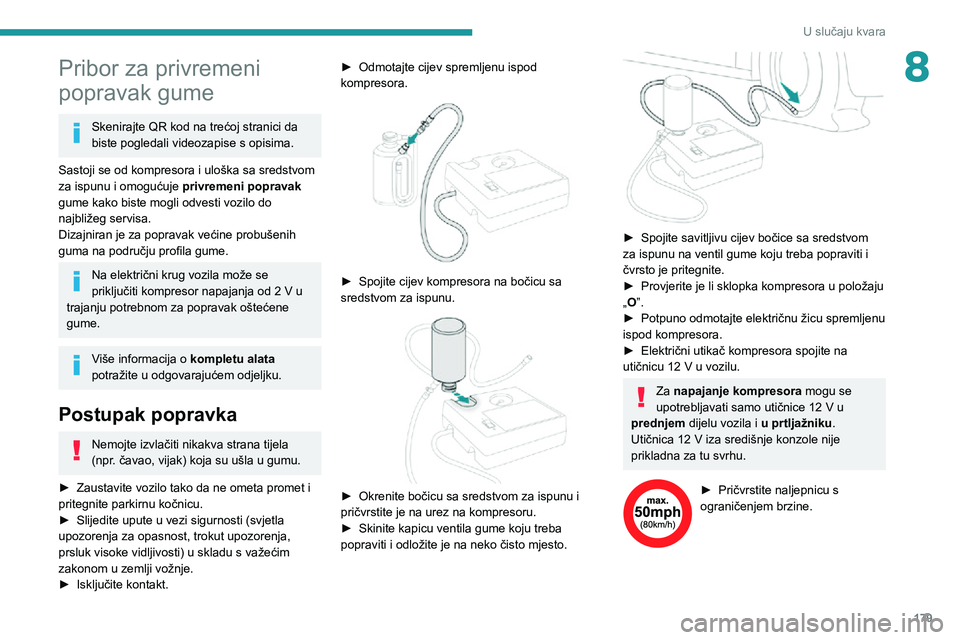

179
U slučaju kvara
8Pribor za privremeni
popravak gume
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Sastoji se od kompresora i uloška sa sredstvom
za ispunu i omogućuje privremeni popravak
gume kako biste mogli odvesti vozilo do
najbližeg servisa.
Dizajniran je za popravak većine probušenih
guma na području profila gume.
Na električni krug vozila može se
priključiti kompresor napajanja od 2 V u
trajanju potrebnom za popravak oštećene
gume.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Postupak popravka
Nemojte izvlačiti nikakva strana tijela
(npr. čavao, vijak) koja su ušla u gumu.
► Zaustavite vozilo tako da ne ometa promet i pritegnite parkirnu kočnicu.► Slijedite upute u vezi sigurnosti (svjetla upozorenja za opasnost, trokut upozorenja,
prsluk visoke vidljivosti) u skladu s važećim
zakonom u zemlji vožnje.
► Isključite kontakt.
► Odmotajte cijev spremljenu ispod kompresora.

► Spojite cijev kompresora na bočicu sa sredstvom za ispunu.

► Okrenite bočicu sa sredstvom za ispunu i pričvrstite je na urez na kompresoru.► Skinite kapicu ventila gume koju treba popraviti i odložite je na neko čisto mjesto.

► Spojite savitljivu cijev bočice sa sredstvom za ispunu na ventil gume koju treba popraviti i
čvrsto je pritegnite.
► Provjerite je li sklopka kompresora u položaju „O”.► Potpuno odmotajte električnu žicu spremljenu ispod kompresora.► Električni utikač kompresora spojite na utičnicu 12 V u vozilu.
Za napajanje kompresora mogu se upotrebljavati samo utičnice 12 V u prednjem dijelu vozila i u prtljažniku.Utičnica 12 V iza središnje konzole nije prikladna za tu svrhu.
► Pričvrstite naljepnicu s ograničenjem brzine.

180
U slučaju kvara
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u blizini vozača, tako
da podsjeća vozača da je na vozilu kotač za
privremenu upotrebu.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.


► Uključite kontakt za paljenje.

► Uključite kompresor postavljanjem prekidača u položaj " I" i pustite ga da radi dok se ne
postigne tlak u gumi od 2 bara. Sredstvo za
ispunu ubrizgava se u gumu pod tlakom; ne
odspajajte crijevo od ventila za vrijeme tog
postupka (opasnost od prskanja).
Ako se nakon približno 7 sedam minuta ne može postići tlak od 2 bara, to znači
da se guma ne može popraviti; obratite se
mreži PEUGEOT ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
► Prebacite prekidač na položaj "O".
► Odspojite električni utikač kompresora iz utičnice od 12 V u vozilu.► Zamijenite kapicu na ventilu.► Skinite pribor .► Skinite i spremite bočicu sa sredstvom za ispunu.
Sredstvo za ispunu je škodljivo ako se
proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na bočici.
Bocu nakon upotrebe nemojte baciti u
kućni otpad, već je predajte PEUGEOT
predstavniku mreže ili odložite na odlagalištu
otpada.
Ne zaboravite u mreži PEUGEOT ili u nekoj
stručnoj radionici nabaviti novu bocu.


► Odmah krenite voziti oko 5 kilometara smanjenom brzinom (između 20 i 60 km/h) kako bi se zatvorilo probušeno mjesto.
► Zaustavite vozilo i provjerite popravljeno mjesto i tlak u gumi pomoću pribora.
Kada se guma popravi ovom vrstom
kompleta, nemojte prelaziti brzinu vožnje
od 50 mph (80 km/h) i nemojte voziti više od 125 milja (200 km).
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici radi zamjene guma.
Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
► Skinite kapicu ventila gume i odložite je na neko čisto mjesto.► Odmotajte cijev spremljenu ispod kompresora.► Zavrnite cijev na ventil i čvrsto je pritegnite.► Provjerite je li sklopka kompresora u položaju „O”.► Potpuno odmotajte električnu žicu spremljenu ispod kompresora.► Električni utikač kompresora spojite na
utičnicu 12 V u vozilu.► Uključite kontakt za paljenje.
Za napajanje kompresora mogu se upotrebljavati samo utičnice 12 V u prednjem dijelu vozila i u prtljažniku.
Utičnica 12V iza središnje konzole nije
prikladna za tu svrhu.

181
U slučaju kvara
8Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.


► Uključite kompresor postavljanjem prekidača u položaj „I” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Za ispuhivanje: pritisnite crnu tipku na cijevi
kompresora pokraj priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici da se pobrine za vaše vozilo.
► Kad se postigne ispravan tlak, postavite prekidač u položaj " O".► Skinite pribor i spremite ga.
U slučaju promjene tlaka u jednoj ili više
guma, potrebno je reinicijalizirati sustav
otkrivanja preniskog tlaka u gumama.
Više podataka o otkrivanju preniskog tlaka
u gumama možete pronaći u odgovarajućem
odjeljku.
Rezervni kotač
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Pristup rezervnom kotaču

Limuzina

SW
Rezervni kotač nalazi se u prtljažniku, ispod
podnice.
Pristup rezervnom kotaču opisan je u odjeljku
Komplet alata.
Rezervni je kotač tanji.
Skidanje rezervnog kotača

► Odvrnite središnju maticu.► Skinite pričvrsne elemente (maticu i vijak).► Rezervni kotač podignite prema stražnjem kraju prtljažnika.► Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Kotač s probušenom gumom ne može se
staviti ispod podnice prtljažnika.

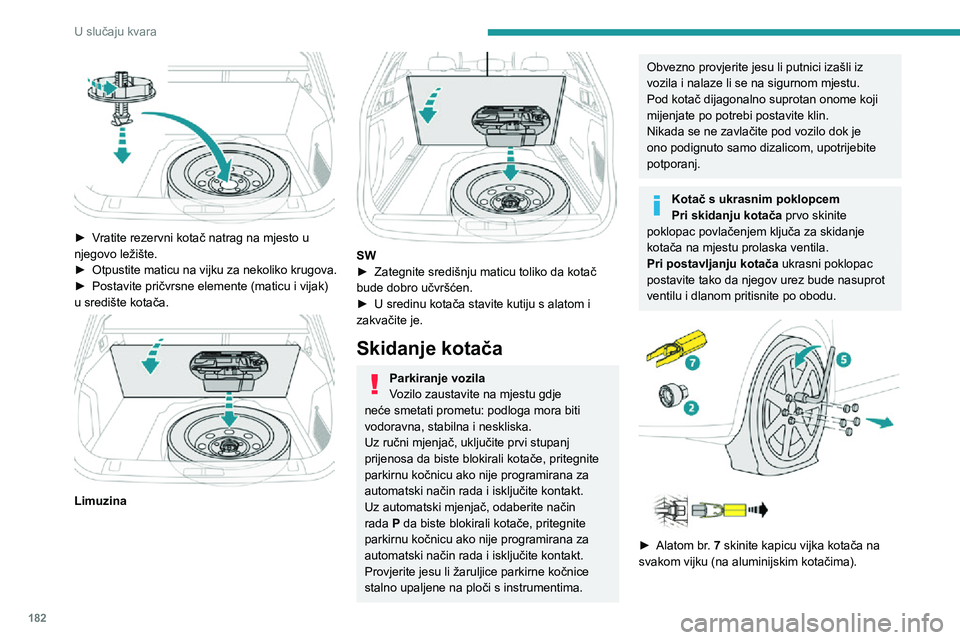

182
U slučaju kvara

► Vratite rezervni kotač natrag na mjesto u njegovo ležište.► Otpustite maticu na vijku za nekoliko krugova.► Postavite pričvrsne elemente (maticu i vijak) u središte kotača.

Limuzina

SW► Zategnite središnju maticu toliko da kotač bude dobro učvršćen.► U sredinu kotača stavite kutiju s alatom i zakvačite je.
Skidanje kotača
Parkiranje vozila
Vozilo zaustavite na mjestu gdje
neće smetati prometu: podloga mora biti
vodoravna, stabilna i neskliska.
Uz ručni mjenjač, uključite prvi stupanj
prijenosa da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Uz automatski mjenjač, odaberite način
rada P da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Provjerite jesu li žaruljice parkirne kočnice
stalno upaljene na ploči s instrumentima.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
Kotač s ukrasnim poklopcem
Pri skidanju kotača prvo skinite
poklopac povlačenjem ključa za skidanje
kotača na mjestu prolaska ventila.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.



► Alatom br . 7 skinite kapicu vijka kotača na
svakom vijku (na aluminijskim kotačima).
