2020 Peugeot 508 Vodič za korisnike (in Croatian)

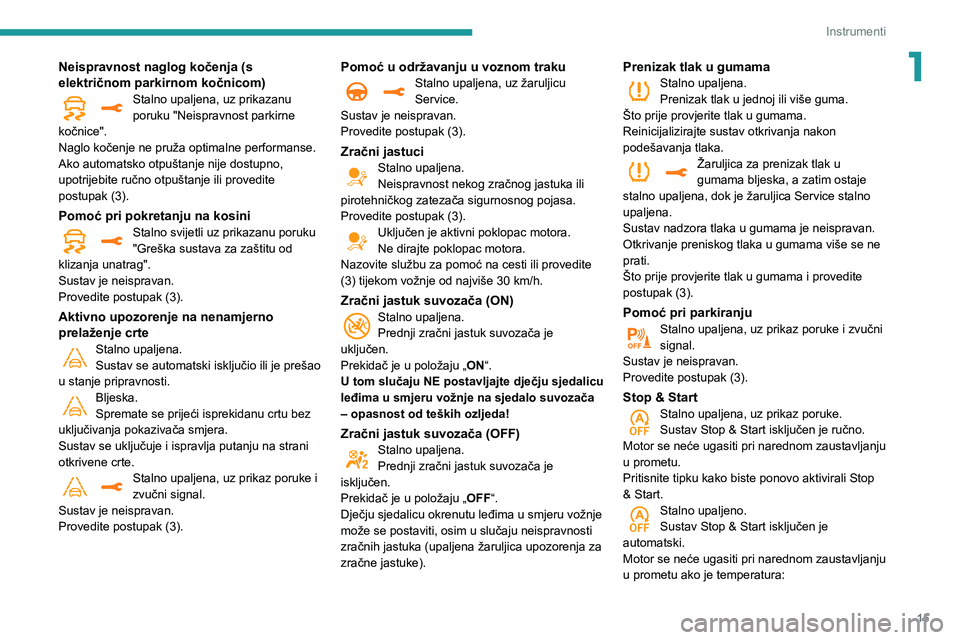

15
Instrumenti
1Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku "Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
Stalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju u voznom trakuStalno upaljena, uz žaruljicu Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno upaljena.Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Uključen je aktivni poklopac motora.Ne dirajte poklopac motora.
Nazovite službu za pomoć na cesti ili provedite
(3) tijekom vožnje od najviše 30 km/h.
Zračni jastuk suvozača (ON)Stalno upaljena.Prednji zračni jastuk suvozača je
uključen.
Prekidač je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljena.Prednji zračni jastuk suvozača je
isključen.
Prekidač je u položaju „ OFF“.
Dječju sjedalicu okrenutu leđima u smjeru vožnje
može se postaviti, osim u slučaju neispravnosti
zračnih jastuka (upaljena žaruljica upozorenja za
zračne jastuke).
Prenizak tlak u gumamaStalno upaljena.Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Pomoć pri parkiranjuStalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku kako biste ponovo aktivirali Stop
& Start.
Stalno upaljeno.Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:

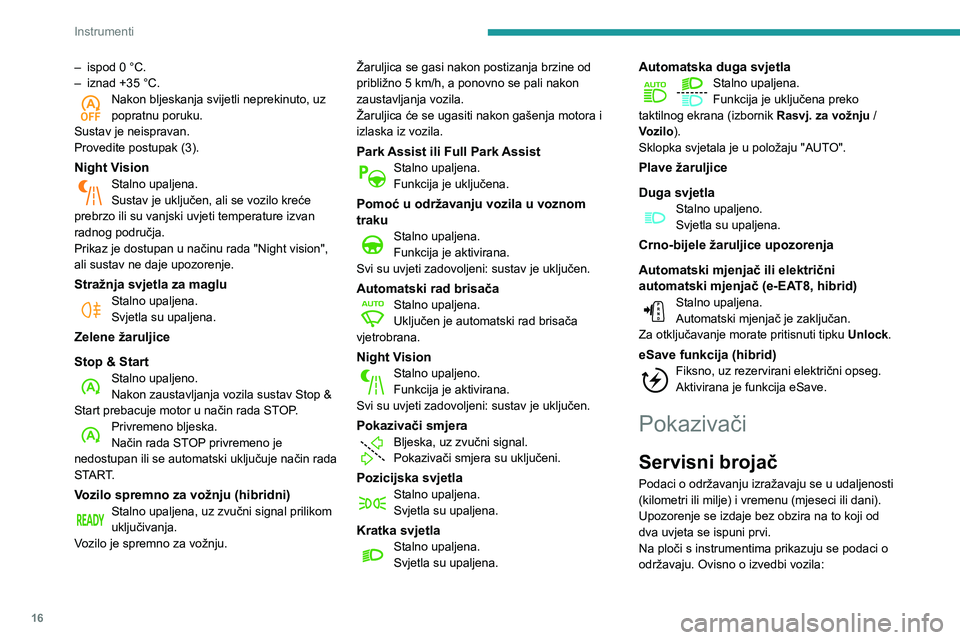

16
Instrumenti
– ispod 0 °C.– iznad +35 °C.Nakon bljeskanja svijetli neprekinuto, uz popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Night VisionStalno upaljena.Sustav je uključen, ali se vozilo kreće
prebrzo ili su vanjski uvjeti temperature izvan
radnog područja.
Prikaz je dostupan u načinu rada "Night vision",
ali sustav ne daje upozorenje.
Stražnja svjetla za magluStalno upaljena.Svjetla su upaljena.
Zelene žaruljice
Stop & Start
Stalno upaljeno.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (hibridni)Stalno upaljena, uz zvučni signal prilikom uključivanja.
Vozilo je spremno za vožnju. Žaruljica se gasi nakon postizanja brzine od
približno 5 km/h, a ponovno se pali nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park Assist ili Full Park AssistStalno upaljena.Funkcija je uključena.
Pomoć u održavanju vozila u voznom
traku
Stalno upaljena.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Automatski rad brisačaStalno upaljena.Uključen je automatski rad brisača
vjetrobrana.
Night VisionStalno upaljeno.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Pokazivači smjera
Bljeska, uz zvučni signal.Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljena.Svjetla su upaljena.
Kratka svjetlaStalno upaljena.Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju / Vozilo).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8, hibrid)
Stalno upaljena.Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSave funkcija (hibrid)Fiksno, uz rezervirani električni opseg.Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(kilometri ili milje) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:

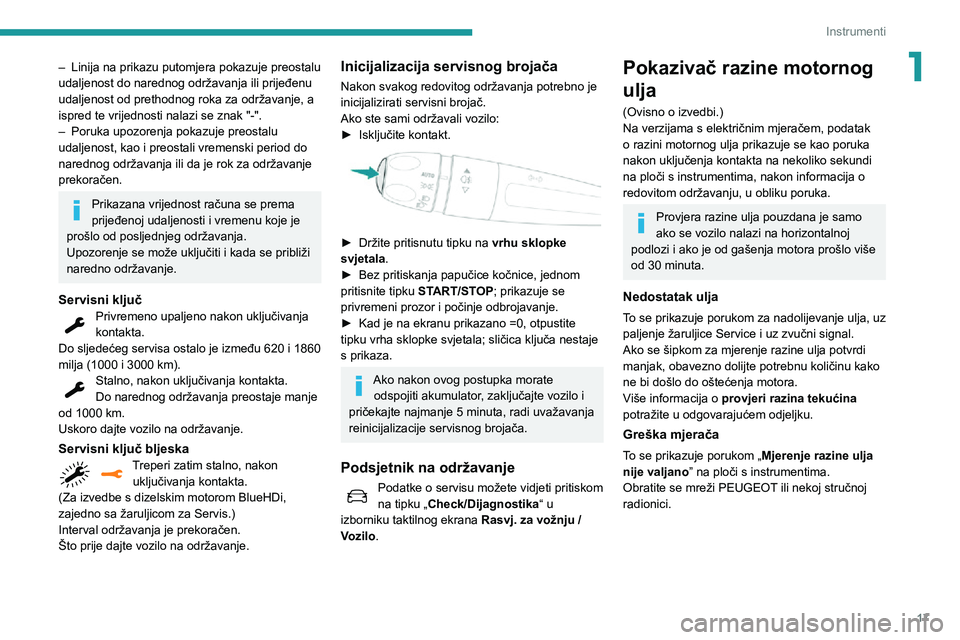

17
Instrumenti
1– Linija na prikazu putomjera pokazuje preostalu udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
– Poruka upozorenja pokazuje preostalu udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
► Isključite kontakt.

► Držite pritisnutu tipku na vrhu sklopke
svjetala.
► Bez pritiskanja papučice kočnice, jednom pritisnite tipku START/STOP; prikazuje se
privremeni prozor i počinje odbrojavanje.
► Kad je na ekranu prikazano =0, otpustite tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Podsjetnik na održavanje
Podatke o servisu možete vidjeti pritiskom na tipku „Check/Dijagnostika“ u
izborniku taktilnog ekrana Rasvj. za vožnju / Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom za nadolijevanje ulja, uz
paljenje žaruljice Service i uz zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Greška mjerača
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

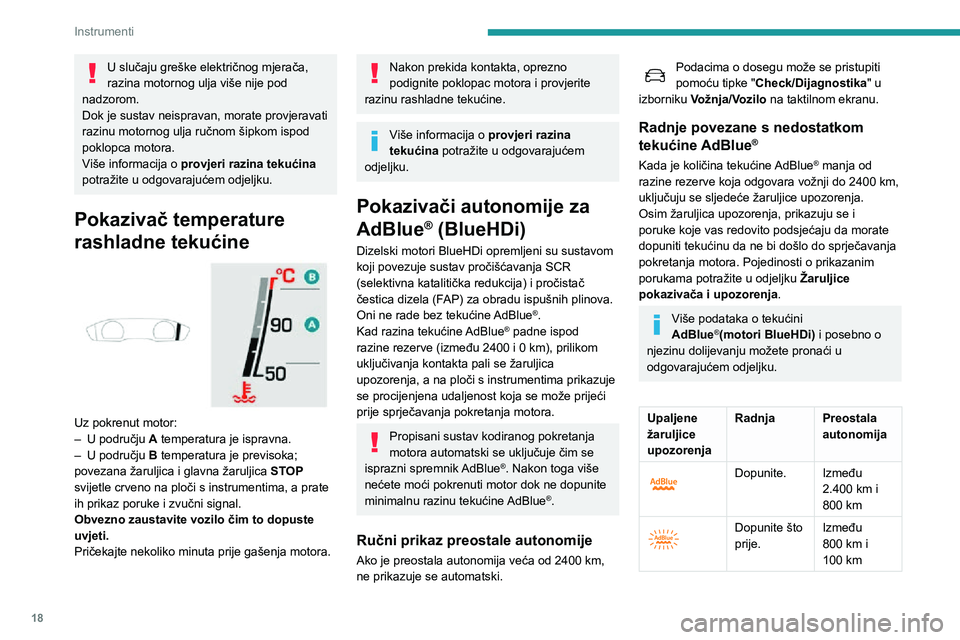

18
Instrumenti
U slučaju greške električnog mjerača,
razina motornog ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom ispod
poklopca motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:
– U području A temperatura je ispravna.– U području B temperatura je previsoka;
povezana žaruljica i glavna žaruljica STOP
svijetle crveno na ploči s instrumentima, a prate
ih prikaz poruke i zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod razine rezerve (između 2400 i 0 km), prilikom uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.
Ručni prikaz preostale autonomije
Ako je preostala autonomija veća od 2400 km, ne prikazuje se automatski.
Podacima o dosegu može se pristupiti pomoću tipke " Check/Dijagnostika" u
izborniku Vožnja/Vozilo na taktilnom ekranu.
Radnje povezane s nedostatkom
tekućine AdBlue®
Kada je količina tekućine AdBlue® manja od
razine rezerve koja odgovara vožnji do 2400 km,
uključuju se sljedeće žaruljice upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
pokazivača i upozorenja .
Više podataka o tekućini
AdBlue®(motori BlueHDi) i posebno o
njezinu dolijevanju možete pronaći u
odgovarajućem odjeljku.
Upaljene
žaruljice
upozorenja Radnja
Preostala
autonomija


Dopunite.Između 2.400 km i 800 km

Dopunite što
prije.Između 800 km i 100 km

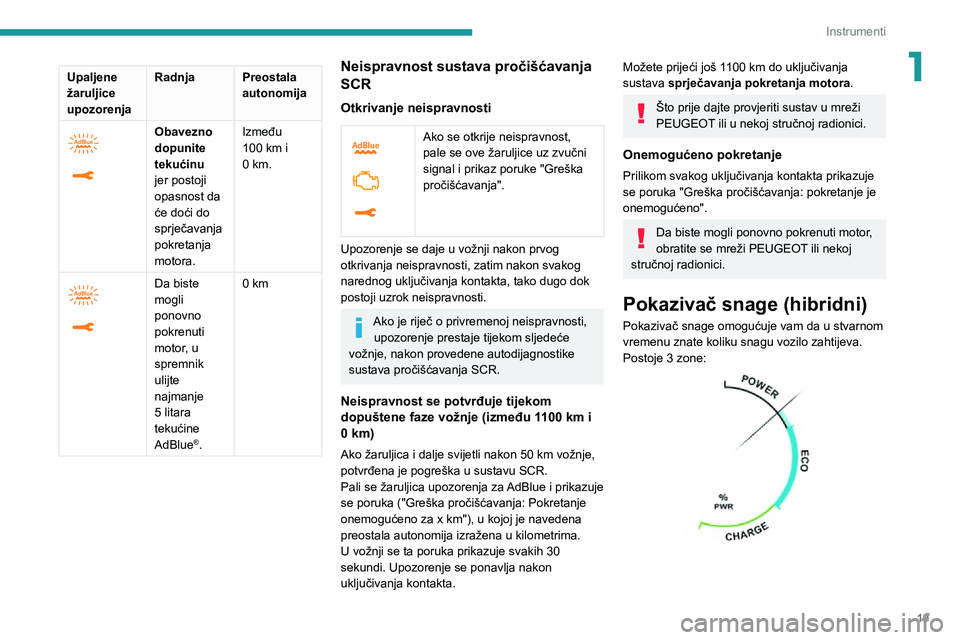

19
Instrumenti
1Upaljene
žaruljice
upozorenjaRadnja
Preostala
autonomija


Obavezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 100 km i 0 km.


Da biste
mogli
ponovno
pokrenuti
motor, u
spremnik
ulijte
najmanje
5 litara
tekućine
AdBlue
®.
0 km
Neispravnost sustava pročišćavanja
SCR
Otkrivanje neispravnosti


Ako se otkrije neispravnost,
pale se ove žaruljice uz zvučni
signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je riječ o privremenoj neispravnosti, upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Neispravnost se potvrđuje tijekom dopuštene faze vožnje (između 1100 km i 0 km)
Ako žaruljica i dalje svijetli nakon 50 km vožnje, potvrđena je pogreška u sustavu SCR.
Pali se žaruljica upozorenja za AdBlue i prikazuje
se poruka ("Greška pročišćavanja: Pokretanje
onemogućeno za x km"), u kojoj je navedena
preostala autonomija izražena u kilometrima.
U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja sustava sprječavanja pokretanja motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Prilikom svakog uključivanja kontakta prikazuje
se poruka "Greška pročišćavanja: pokretanje je
onemogućeno".
Da biste mogli ponovno pokrenuti motor,
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Pokazivač snage (hibridni)
Pokazivač snage omogućuje vam da u stvarnom
vremenu znate koliku snagu vozilo zahtijeva.
Postoje 3 zone:

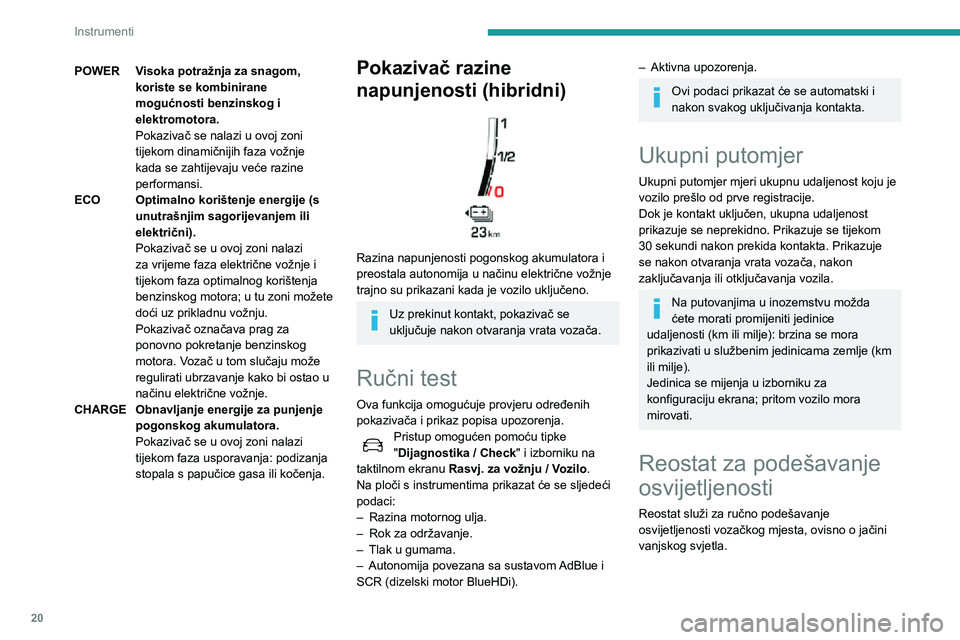

20
Instrumenti
POWERVisoka potražnja za snagom,
koriste se kombinirane
mogućnosti benzinskog i
elektromotora.
Pokazivač se nalazi u ovoj zoni
tijekom dinamičnijih faza vožnje
kada se zahtijevaju veće razine
performansi.
ECO Optimalno korištenje energije (s
unutrašnjim sagorijevanjem ili
električni).
Pokazivač se u ovoj zoni nalazi
za vrijeme faza električne vožnje i
tijekom faza optimalnog korištenja
benzinskog motora; u tu zoni možete
doći uz prikladnu vožnju.
Pokazivač označava prag za
ponovno pokretanje benzinskog
motora. Vozač u tom slučaju može
regulirati ubrzavanje kako bi ostao u
načinu električne vožnje.
CHARGE Obnavljanje energije za punjenje
pogonskog akumulatora.
Pokazivač se u ovoj zoni nalazi
tijekom faza usporavanja: podizanja
stopala s papučice gasa ili kočenja.Pokazivač razine
napunjenosti (hibridni)


Razina napunjenosti pogonskog akumulatora i
preostala autonomija u načinu električne vožnje
trajno su prikazani kada je vozilo uključeno.
Uz prekinut kontakt, pokazivač se
uključuje nakon otvaranja vrata vozača.
Ručni test
Ova funkcija omogućuje provjeru određenih
pokazivača i prikaz popisa upozorenja.
Pristup omogućen pomoću tipke "Dijagnostika / Check" i izborniku na
taktilnom ekranu Rasvj. za vožnju / Vozilo .
Na ploči s instrumentima prikazat će se sljedeći
podaci:
– Razina motornog ulja.– Rok za održavanje.– Tlak u gumama.– Autonomija povezana sa sustavom AdBlue i SCR (dizelski motor BlueHDi).
– Aktivna upozorenja.
Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Ukupni putomjer
Ukupni putomjer mjeri ukupnu udaljenost koju je
vozilo prešlo od prve registracije.
Dok je kontakt uključen, ukupna udaljenost
prikazuje se neprekidno. Prikazuje se tijekom
30 sekundi nakon prekida kontakta. Prikazuje
se nakon otvaranja vrata vozača, nakon
zaključavanja ili otključavanja vozila.
Na putovanjima u inozemstvu možda
ćete morati promijeniti jedinice
udaljenosti (km ili milje): brzina se mora
prikazivati u službenim jedinicama zemlje (km
ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
Reostat za podešavanje
osvijetljenosti
Reostat služi za ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o jačini
vanjskog svjetla.

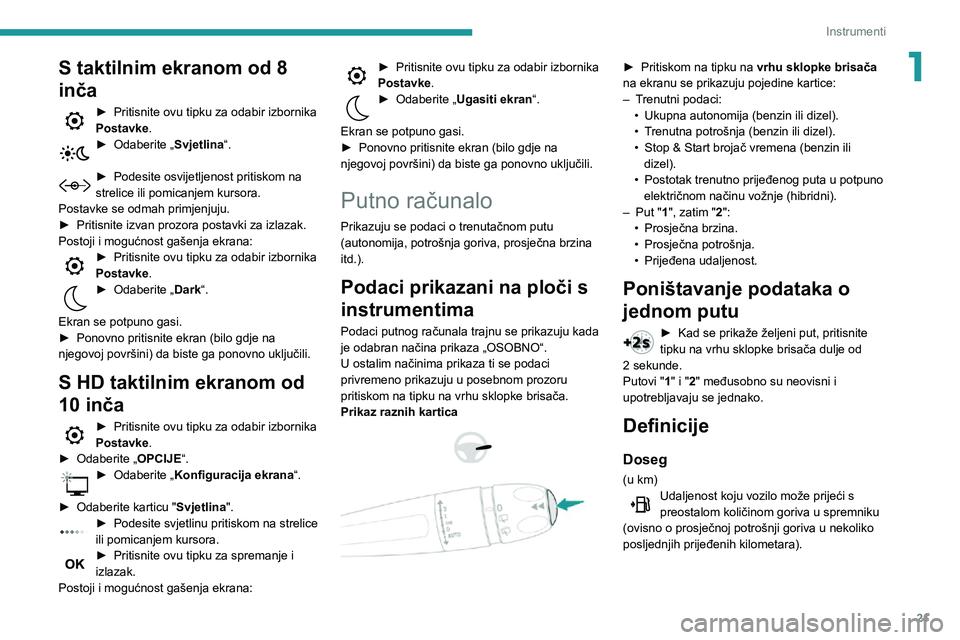

21
Instrumenti
1S taktilnim ekranom od 8
inča
► Pritisnite ovu tipku za odabir izbornika Postavke.► Odaberite „Svjetlina“.
► Podesite osvijetljenost pritiskom na strelice ili pomicanjem kursora.
Postavke se odmah primjenjuju.
► Pritisnite izvan prozora postavki za izlazak.Postoji i mogućnost gašenja ekrana:► Pritisnite ovu tipku za odabir izbornika Postavke .► Odaberite „Dark“.
Ekran se potpuno gasi.
► Ponovno pritisnite ekran (bilo gdje na njegovoj površini) da biste ga ponovno uključili.
S HD taktilnim ekranom od
10 inča
► Pritisnite ovu tipku za odabir izbornika
Postavke .► Odaberite „OPCIJE“.► Odaberite „Konfiguracija ekrana“.
► Odaberite karticu "Svjetlina".► Podesite svjetlinu pritiskom na strelice ili pomicanjem kursora.► Pritisnite ovu tipku za spremanje i izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika Postavke .► Odaberite „Ugasiti ekran“.
Ekran se potpuno gasi.
► Ponovno pritisnite ekran (bilo gdje na njegovoj površini) da biste ga ponovno uključili.
Putno računalo
Prikazuju se podaci o trenutačnom putu
(autonomija, potrošnja goriva, prosječna brzina
itd.).
Podaci prikazani na ploči s
instrumentima
Podaci putnog računala trajnu se prikazuju kada
je odabran načina prikaza „OSOBNO“.
U ostalim načinima prikaza ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.
Prikaz raznih kartica



► Pritiskom na tipku na vrhu sklopke brisača
na ekranu se prikazuju pojedine kartice:
– Trenutni podaci:• Ukupna autonomija (benzin ili dizel).• Trenutna potrošnja (benzin ili dizel).• Stop & Start brojač vremena (benzin ili dizel).• Postotak trenutno prijeđenog puta u potpuno električnom načinu vožnje (hibridni).– Put "1", zatim "2":• Prosječna brzina.• Prosječna potrošnja.• Prijeđena udaljenost.
Poništavanje podataka o
jednom putu
► Kad se prikaže željeni put, pritisnite tipku na vrhu sklopke brisača dulje od 2 sekunde.Putovi "1" i "2" međusobno su neovisni i
upotrebljavaju se jednako.
Definicije
Doseg
(u km)Udaljenost koju vozilo može prijeći s preostalom količinom goriva u spremniku
(ovisno o prosječnoj potrošnji goriva u nekoliko
posljednjih prijeđenih kilometara).

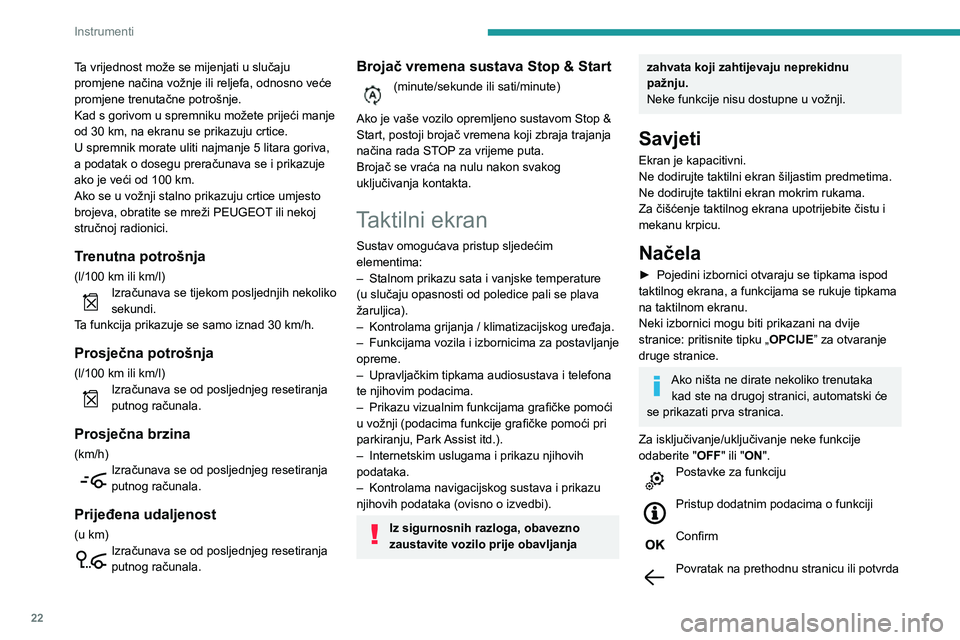

22
Instrumenti
Ta vrijednost može se mijenjati u slučaju
promjene načina vožnje ili reljefa, odnosno veće
promjene trenutačne potrošnje.
Kad s gorivom u spremniku možete prijeći manje
od 30 km, na ekranu se prikazuju crtice.U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunava se i prikazuje
ako je veći od 100 km.Ako se u vožnji stalno prikazuju crtice umjesto
brojeva, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Trenutna potrošnja
(l/100 km ili km/l)Izračunava se tijekom posljednjih nekoliko sekundi.Ta funkcija prikazuje se samo iznad 30 km/h.
Prosječna potrošnja
(l/100 km ili km/l)Izračunava se od posljednjeg resetiranja putnog računala.
Prosječna brzina
(km/h)Izračunava se od posljednjeg resetiranja putnog računala.
Prijeđena udaljenost
(u km)Izračunava se od posljednjeg resetiranja putnog računala.
Brojač vremena sustava Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop &
Start, postoji brojač vremena koji zbraja trajanja
načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Taktilni ekran
Sustav omogućava pristup sljedećim
elementima:
– Stalnom prikazu sata i vanjske temperature (u slučaju opasnosti od poledice pali se plava
žaruljica).
– Kontrolama grijanja / klimatizacijskog uređaja.– Funkcijama vozila i izbornicima za postavljanje opreme.– Upravljačkim tipkama audiosustava i telefona te njihovim podacima.– Prikazu vizualnim funkcijama grafičke pomoći u vožnji (podacima funkcije grafičke pomoći pri
parkiranju, Park Assist itd.).
– Internetskim uslugama i prikazu njihovih podataka.– Kontrolama navigacijskog sustava i prikazu njihovih podataka (ovisno o izvedbi).
Iz sigurnosnih razloga, obavezno
zaustavite vozilo prije obavljanja
zahvata koji zahtijevaju neprekidnu
pažnju.
Neke funkcije nisu dostupne u vožnji.
Savjeti
Ekran je kapacitivni.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dodirujte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana upotrijebite čistu i
mekanu krpicu.
Načela
► Pojedini izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje tipkama
na taktilnom ekranu.
Neki izbornici mogu biti prikazani na dvije
stranice: pritisnite tipku „ OPCIJE” za otvaranje
druge stranice.
Ako ništa ne dirate nekoliko trenutaka kad ste na drugoj stranici, automatski će
se prikazati prva stranica.
Za isključivanje/uključivanje neke funkcije
odaberite " OFF" ili "ON".
Postavke za funkciju
Pristup dodatnim podacima o funkciji
Confirm
Povratak na prethodnu stranicu ili potvrda
